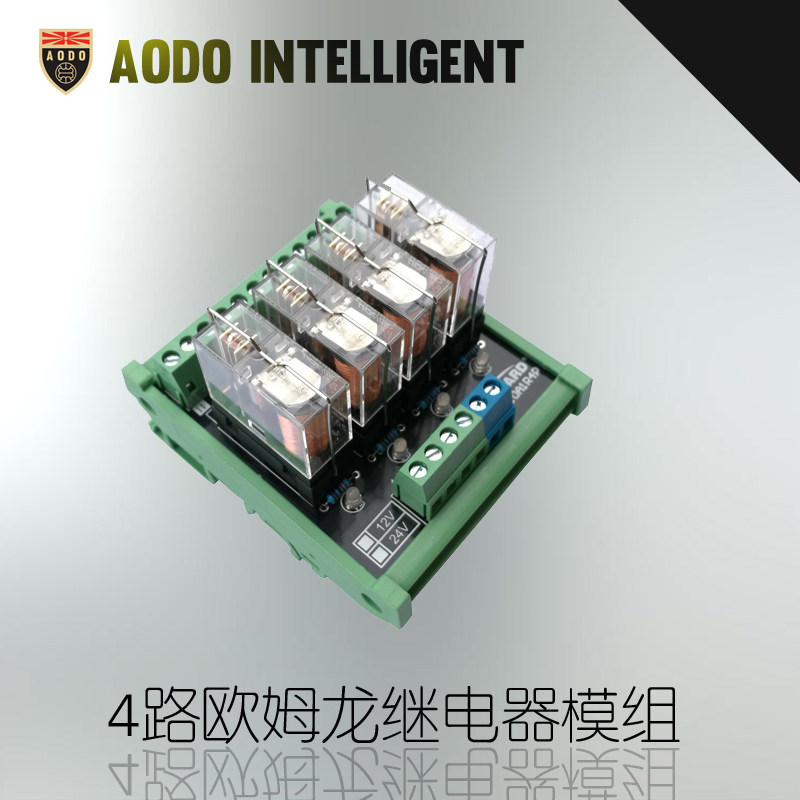

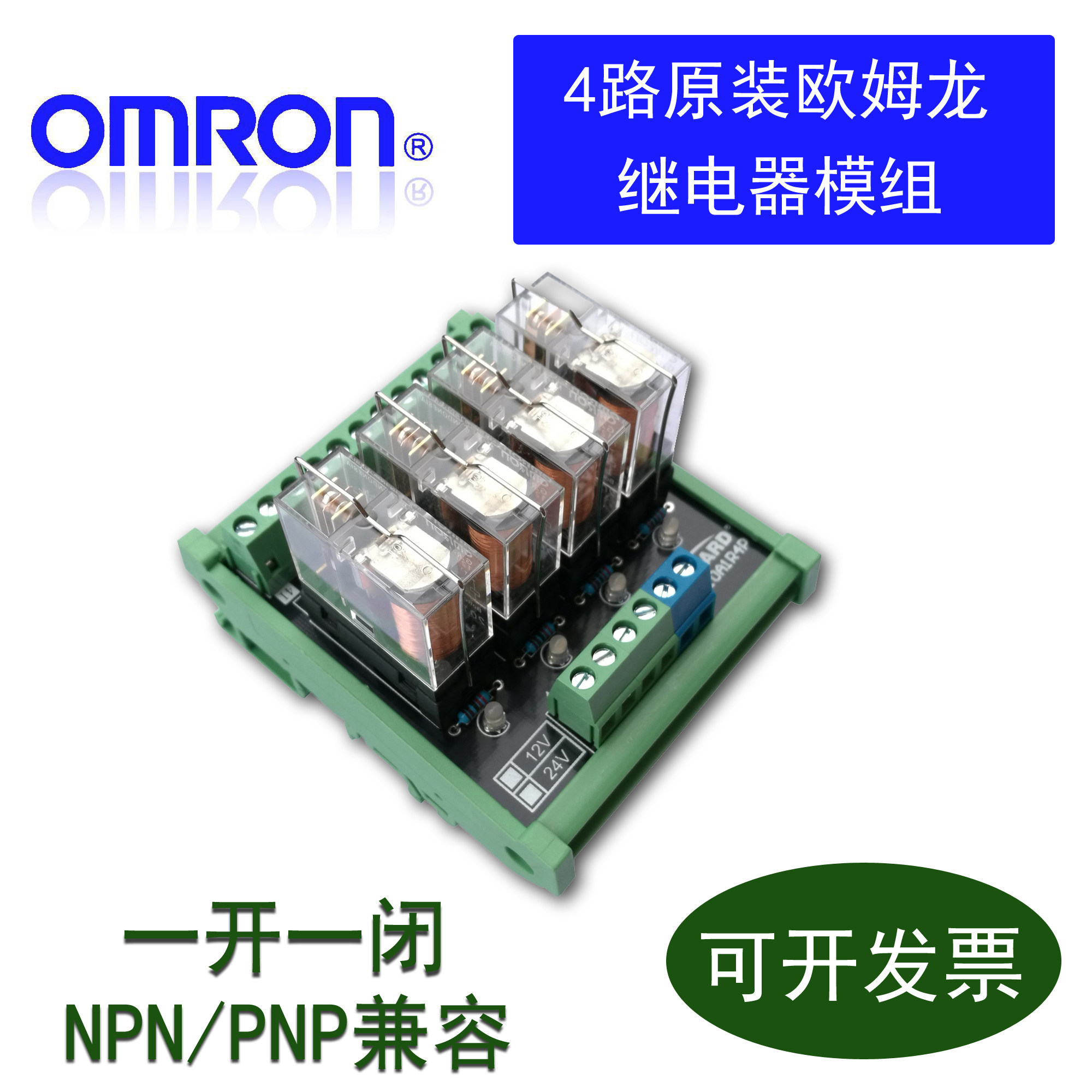

Omron, оригинальный ретранслятор, модуль, 24v, 12v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 24V
- 12V
| Напряжение катушки: | 12V, 24V |

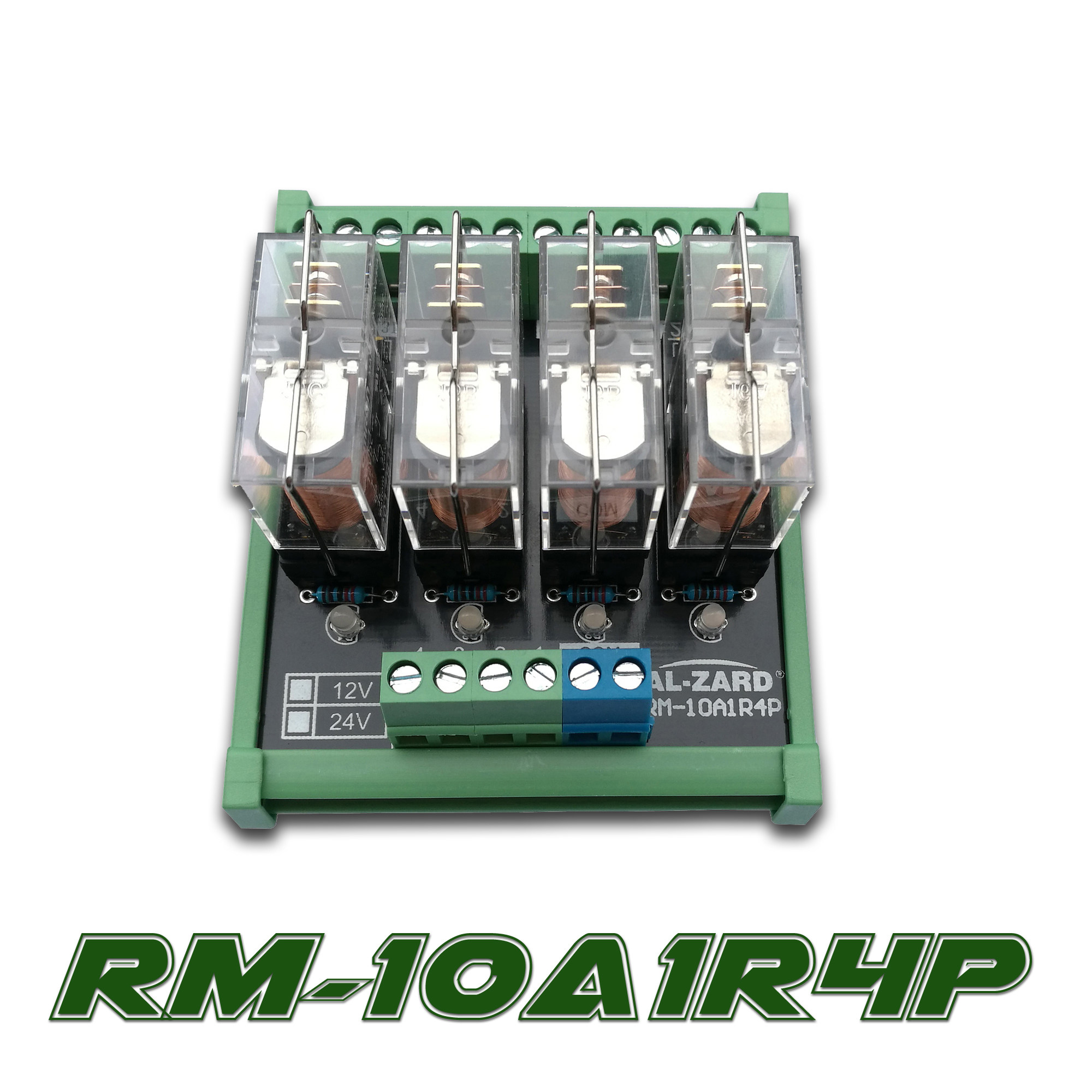

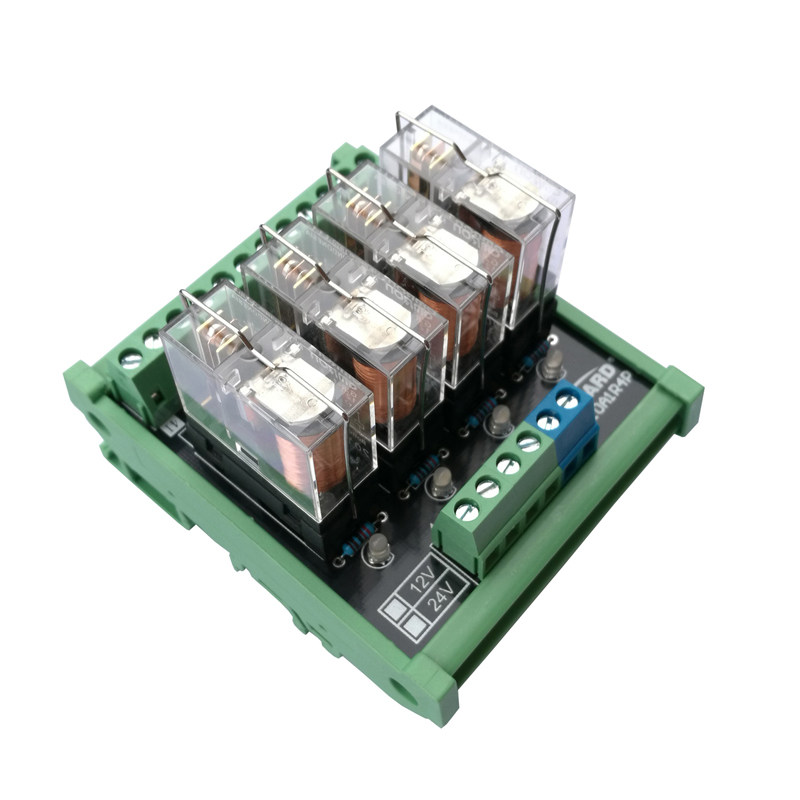

1. Обзор модуля:
1. В модуле используется новое оригинальное реле Omron (G2R-1).
2. Входной сигнал управления совместим с NPN и PNP.
3. Каждое реле имеет одну группу нормально открытых и нормально закрытых реле.
4. Входной терминал оснащен четырьмя биполярными индикаторами состояния.
5. Проводка: COM подключается к общему полюсу клеммы управления сигналом, а 1-4 подключаются к каждому сигналу управления.1I-4I подключается к входной клемме напряжения управляемого устройства (концевой номер I), 11-41 — это нормально замкнутая выходная клемма реле (концевой номер — 1), а 12-42 — нормально разомкнутая выходная клемма реле (концевой номер — 2).
6. Выходной конец оснащен встроенным устройством гашения дуги, которое эффективно продлевает срок службы реле.Используя сильноточные клеммные колодки, он может управлять нагрузкой 220 В/10 А.
7. Вес нетто модуля: 160 грамм.
8. Размер модуля: (длина, ширина и высота) 70*86*65 мм.

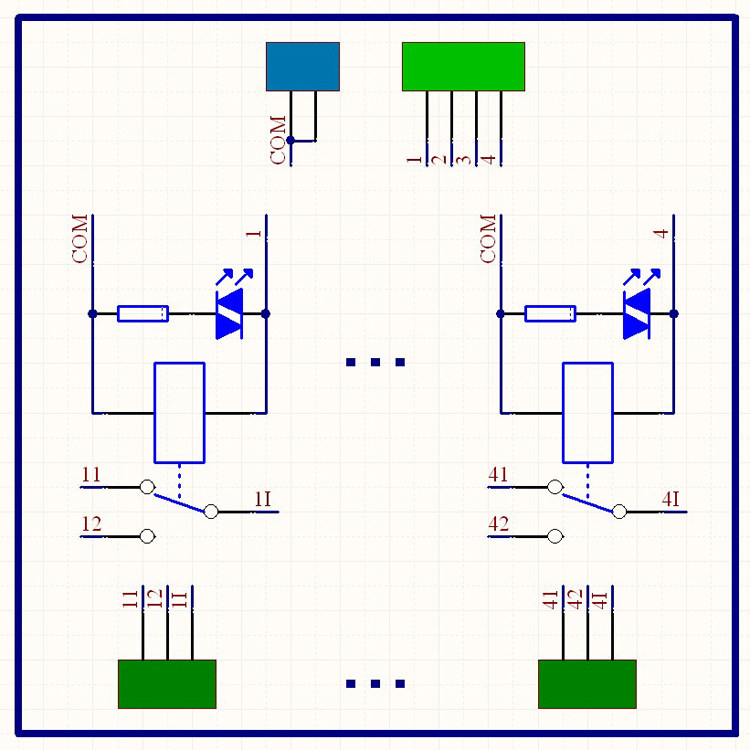

2. Схематическая диаграмма внутренней структуры модуля:
3. Принципиальная схема внешнего электрического подключения модуля (на примере каналов 1 и 2 8-канального модуля, остальные подключения аналогичны):

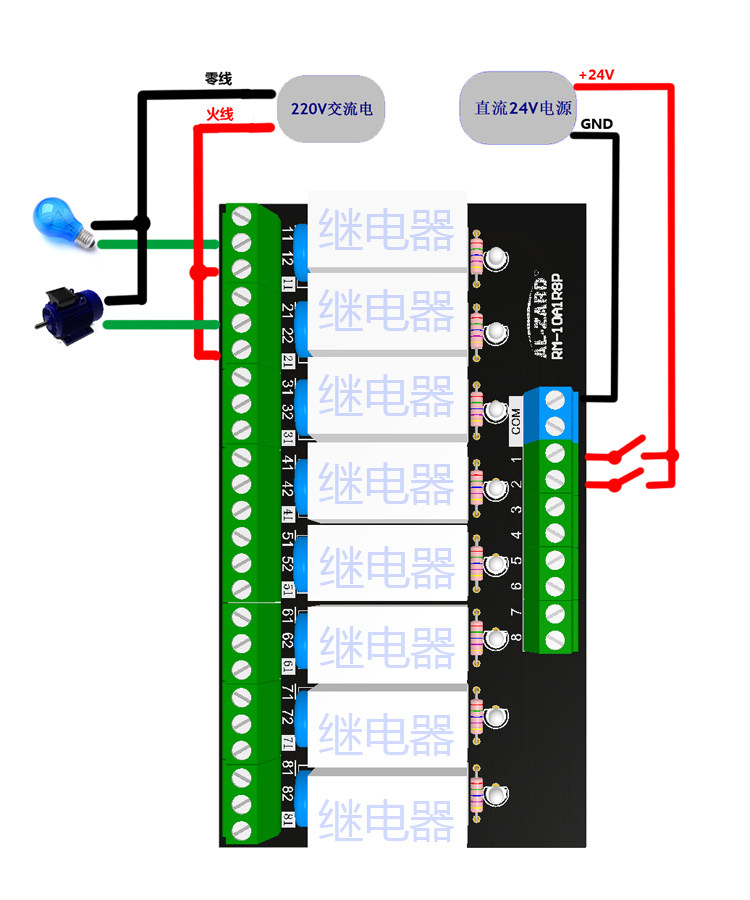

1. Ручной режим управления:

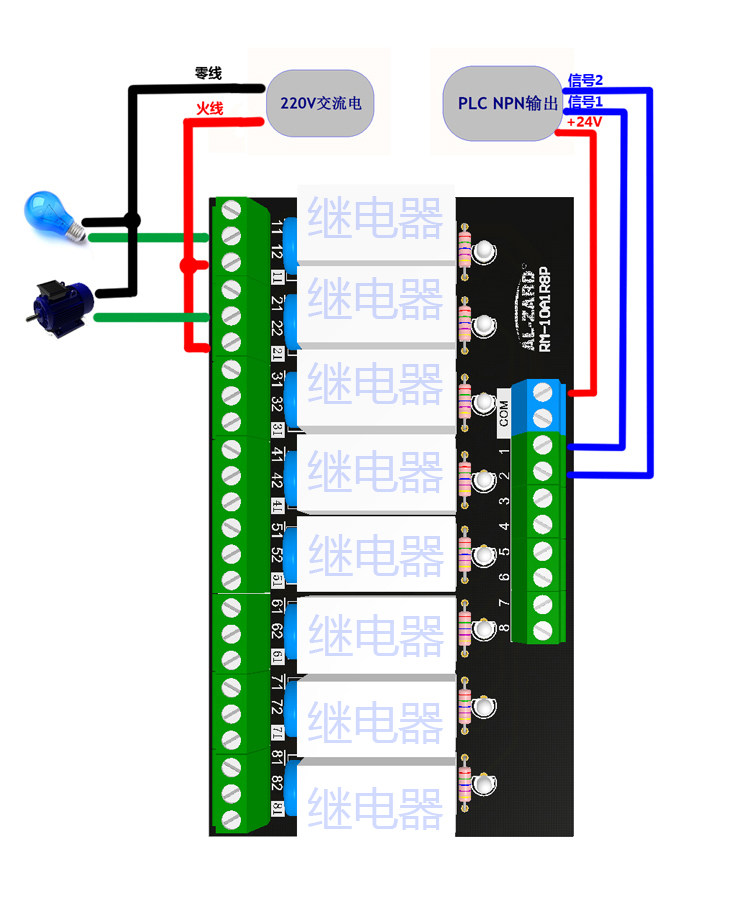

2. Режим управления ПЛК (NPN):

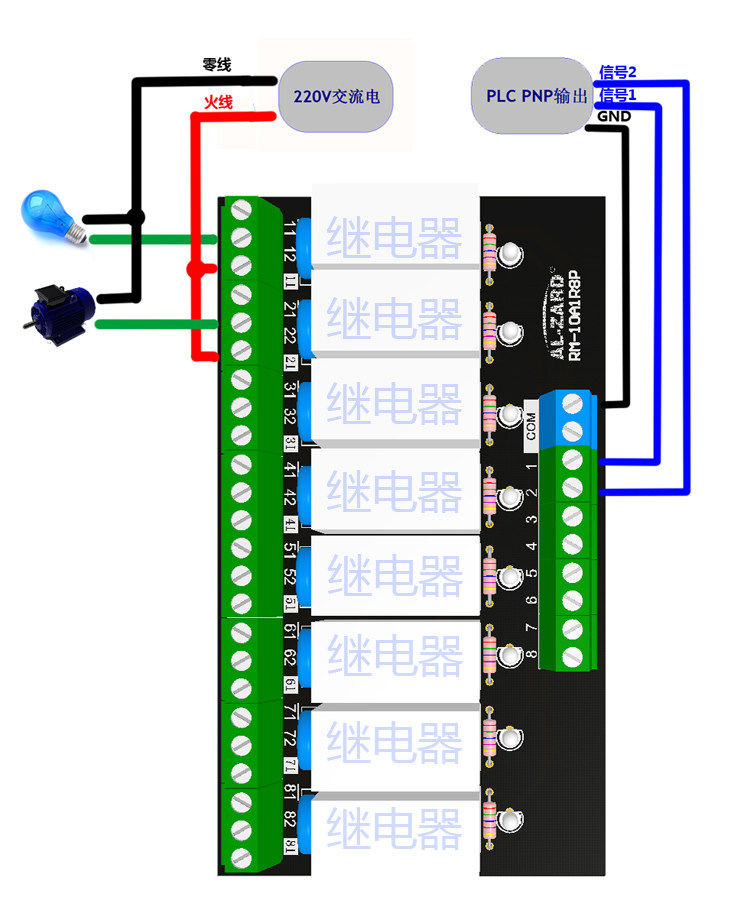

3. Режим управления ПЛК (PNP):
