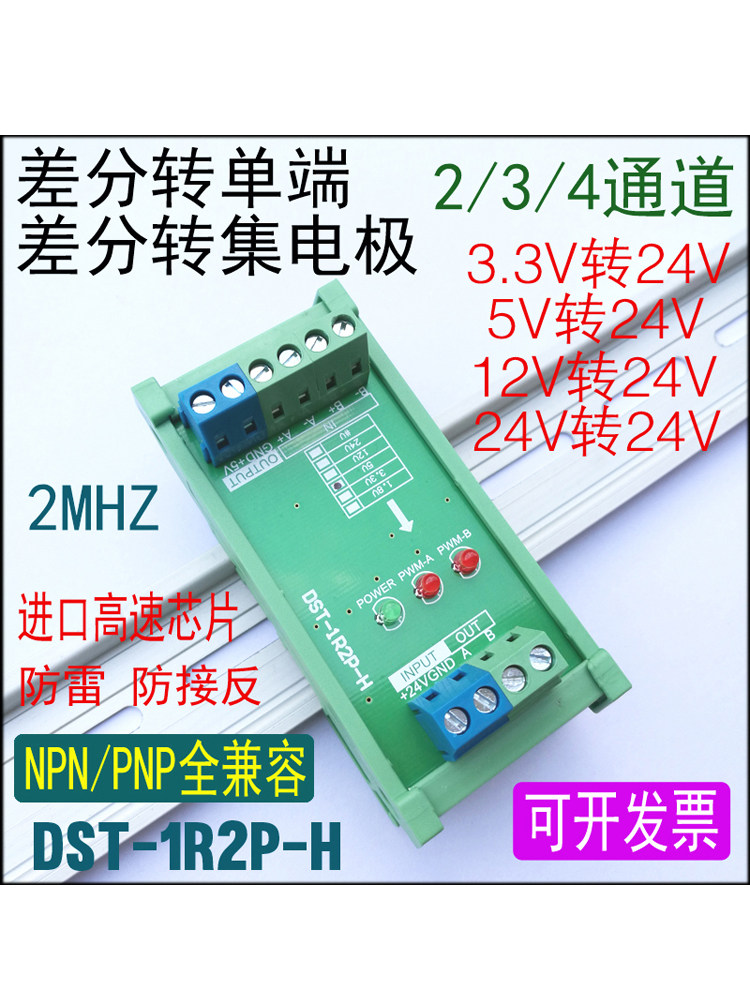

[2 3 4路差分转集电极 编码器伺服差分信号转换差分转单端DST-1RxP]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- [带外壳（导轨安装）]

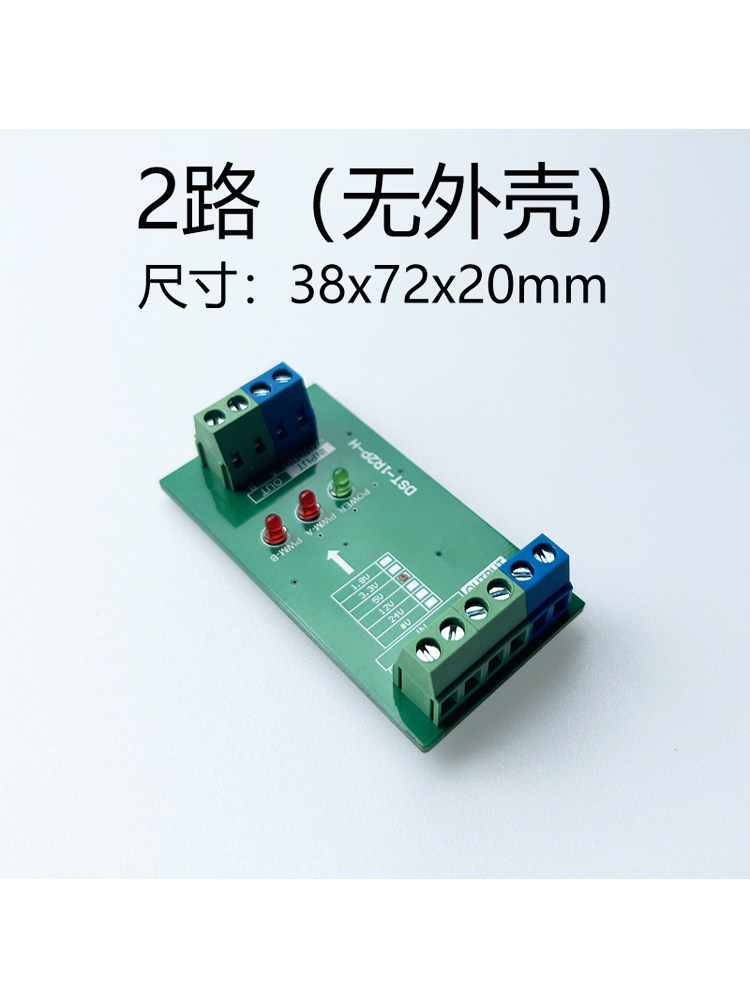

- [仅电路板（无螺丝孔）]
- 24v, 24v
- 12v, 24v
- 5v, 24v
- [脉冲信号3.3V转24V]
- [脉冲信号1.8V转24V]
| Цвет: | [脉冲信号1.8V转24V], [脉冲信号3.3V转24V], 5v, 24v, 12v, 24v, 24v, 24v |
| [安装规格]: | [带外壳（导轨安装）], [仅电路板（无螺丝孔）] |

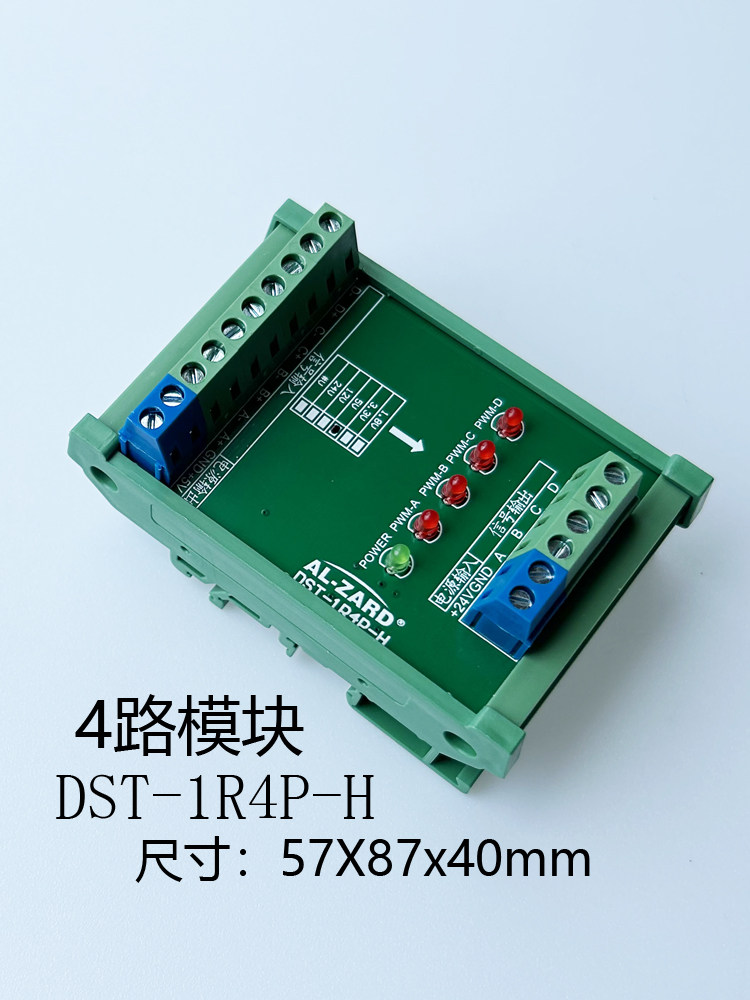

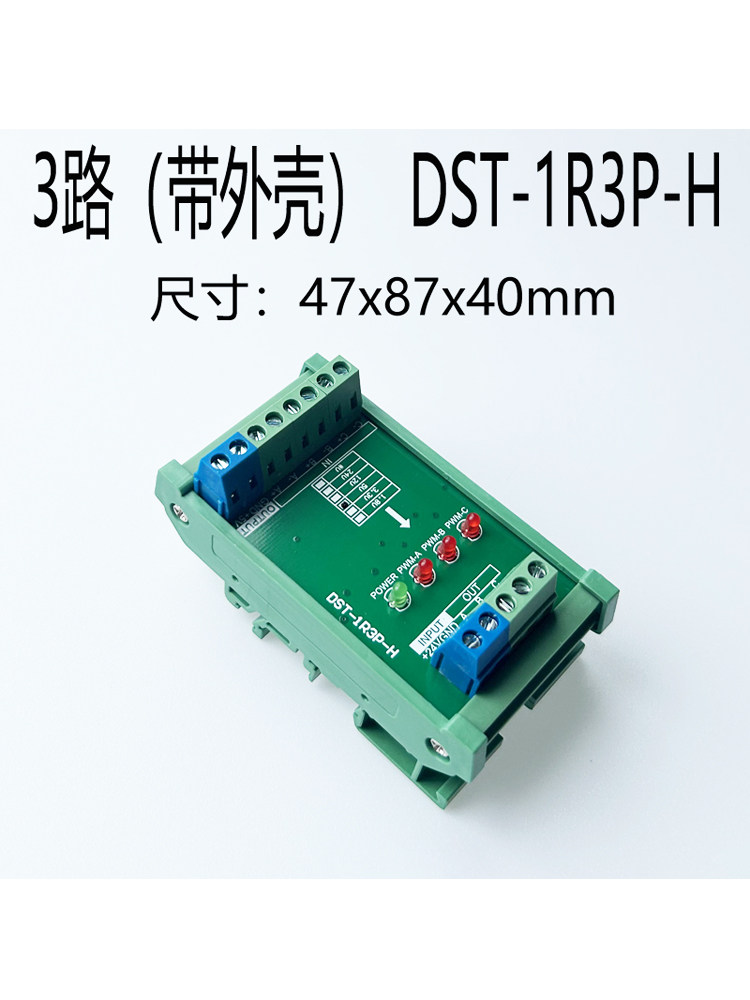

| [通道数量]: | [2路], [3路], [4路], [5路（拼板2+3）], [6路（拼板3+3）], [7路（拼板3+4）], [8路（拼板4+4）] |
[一，模块介绍：]
[1.该模块极限工作频率2MHZ，实现单片机，ARM，DSP信号--]>[PLC高速信号口。]
[2.将低电压信号转换为高电压集电极信号输出，两通道，输出输入之间电气隔离。]
[3.输出采用推挽输出模式，兼容NPN或PNP输入的PLC接口。]
[4.可以为光栅尺等模块供电，内有电压转换模块，极限可输出5V，100mA。]

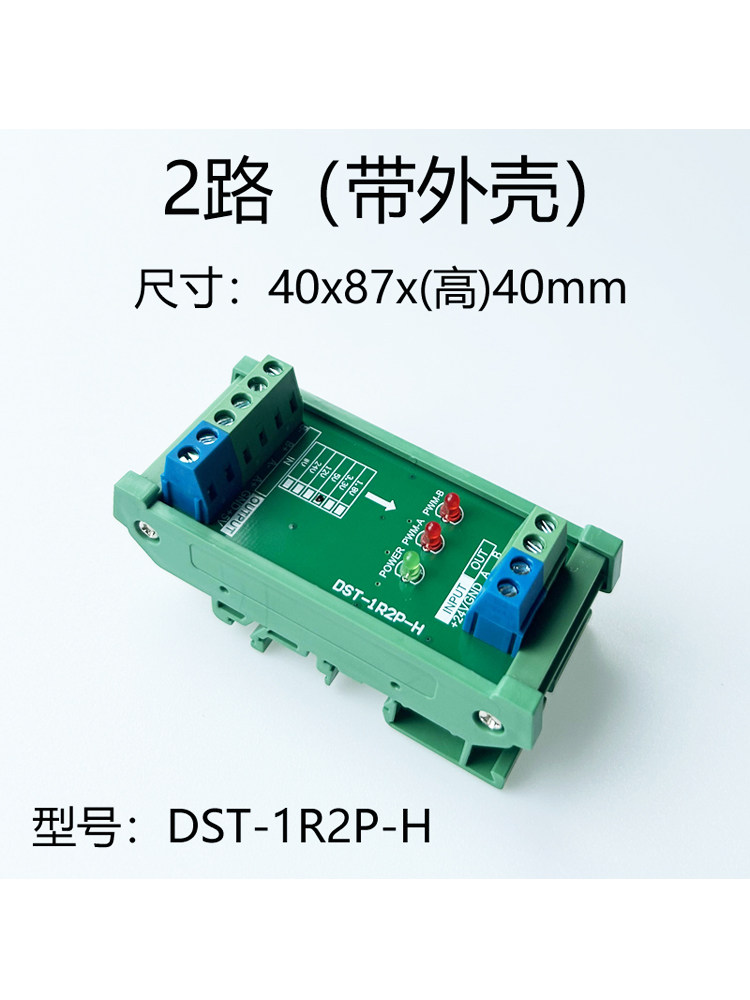

[5.外形尺寸：47*87*39mm（长*宽*高）。]
[二，模块接线端子说明：]
[三，模块接线示例：]
[注意：模块可提供5V，100mA输出，须注意差分信号发生设备是否需要5V提供，否则悬空，不用接（例如伺服驱动器）。差分信号发生设备用电量大（例如大功率的光栅尺），需另用24V转5V的电源模块供电。]
[接线方式1（差分信号-]>[模块-]>[PNP输入）：]
[接线方式2（差分信号-]>[模块-]>[NPN输入）：]
[接线方式3（PNP-]>[模块-]>[PNP）：]
[接线方式4（PNP-]>[模块-]>[NPN）：]
[接线方式5（差分信号-]>[模块-]>[PNP）][（此款用5V转24V）：]
[接线方式6（差分信号-]>[模块-]>[NPN）][（此款用5V转24V）：]
[四，模块技术参数指标：]
[信号发生设备：固纬AFG-2005，数字示波器：美国泰克TBS2102，数字万用表：安捷伦U1253B。]
[示波器显像图：图中以其中一个通道为示例，黄色CH1为5V脉冲信号输入，粉蓝色CH2为该模块24V脉冲信号输出，输入输出对比延时约为100nS。]
