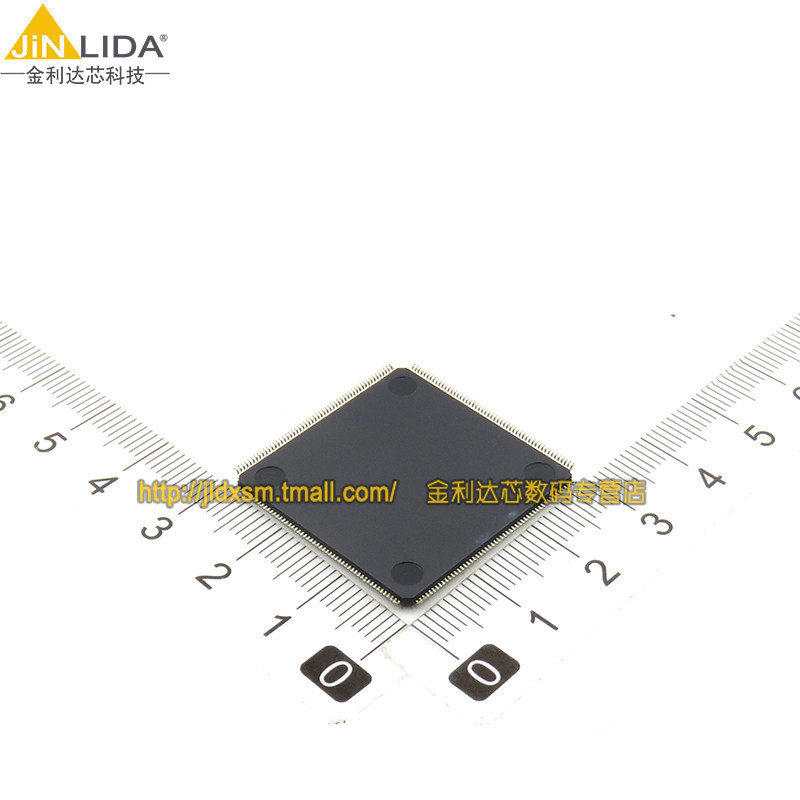

LPC2478FBD208 LQFP208 Microcontroller (MCU) Одиночный чип LPC2478

Цена: 924руб.    (¥43.7)
Артикул: 594709015255

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:金利达芯数码专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥1.3529руб.
¥3186 698руб.
¥28592руб.
¥1.736руб.
  • Информация о товаре
  • Фотографии

Обзор

NXP ®Микроконтроллер LPC2478 конструкции полупроводника оснащен ARM7TDMI-S ™Ядро состоит в том, чтобы использовать широкий спектр связи и высокого качества графики для отображения применения высоко интегрированного микроконтроллера.Микроконтроллер LPC2478 имеет флэш -память с высокой скоростью на пленке 512 КБ.Флэш -память включает в себя специальный 128 -битный интерфейс памяти и архитектуру акселератора, что позволяет ЦП выполнить инструкцию по заказу из флэш -памяти с максимальной системной тактовой частотой 72 МГц.Эта функция применима только к ARM LPC2000®Микроконтроллер серии продуктов.LPC2478 имеет реальную интерфейсы отладки, включая JTAG и встроенное отслеживание, которые могут выполнять 32 -битные руку и 16 -битные инструкции большого пальца.

Microcontroller LPC2478 содержит контроллер LCD, контроллер доступа в среду Ethernet 10/100 (MAC), контроллер USB -скоростного устройства/хост/OTG с оперативной памятью 4 кб. Порты (SSP), три интерфейса I & SUP2;Следующие функциональные компоненты, которые поддерживают эту серию интерфейсов связи; Внутренний генератор 4 МГц, общая оперативная память 98 т.п.н., в том числе 64 т.п.н. локальный SRAM, 16 т.п.н. SRAM для Ethernet, SRAM 16 КБ для общего DMA, мощность батареи 2 КБ и контроллер внешней памяти (EMC).Эти функции делают это устройство очень подходящим для приложений портативных электронных продуктов и точек продаж (POS).Добавить много серийного контроллера связи, функции много -функциональной тактовой функции,Функция памяти представляет собой разнообразие 32 -битного таймера, 10 -бит ADC, 10 -бит ЦАП, два модуля ШИМ и до 160 быстрых кабелей GPIO.LPC2478 подключает 64 штифта GPIO к управлению векторным прерыванием на основе аппаратного обеспечения (VIC), позволяя внешнему входу для генерации прерываний триггера с краями.Все эти функции делают LPC2478 особенно подходящим для промышленного контроля и медицинских систем.

особенность

  • Arm7TDMI-S ™Процессор, рабочая частота достигает 72 МГц.
  • 512 КБ памяти программы флэш -памяти пленки, которая выполняет функцию системного программирования (ISP) и прикладного программирования (IAP).Память программы флэш -памяти на руке®Высокопроизводительный доступ ЦП в местном автобусе.
  • SRAM в фильме 98 кб включает в себя:
    • SRAM 64 КБ на локальной шине ARMM используется для высокопроизводительного доступа CPU.
    • 16 КБ SRAM для интерфейса Ethernet.Это также может быть использовано в качестве общего SRAM.
    • 16 КБ SRAM для GMA также можно получить через USB.
    • 2 КБ SRAM Storage Data Fiels питается по полю реального времени (RTC).
  • ЖК -контроллер поддерживает дисплей Super Twist (STN) и тонкоплентный транзистор (TFT).
    • Выделенный контроллер DMA.
    • Необязательное разрешение дисплея (до 1024×768 пикселей).
    • Поддержка максимума 24 -битальной реальной цветной модели.
  • Система с высоким уровнем высокого уровня высокого уровня высокого уровня шины (AHB) позволяет одновременно провести вспышки Ethernet DMA, USB DMA и выполнения программы из флэш -памяти, и спора нет.
  • EMC поддерживает асинхронные статические устройства памяти, такие как ОЗУ, ПЗУ и Флэш -память, и динамическая память, такая как SDRAM с одной скоростью передачи данных.
  • Усовершенствованный векторный контроллер прерываний (VIC) поддерживает до 32 векторных прерываний.
  • Универсальный контроллер DMA (GPDMA) на AHB может использоваться с SSP, I & SUP2;
  • Последовательный интерфейс:
    • Ethernet Mac и связанные с ними контроллеры DMA с интерфейсом MII / RMII.Эти функции остаются на независимом AHB.
    • USB 2.0 Full -Speed ​​Dual -Port Device/ Host/ OTG -контроллер с PHY и связанными контроллерами DMA.
    • Четыре UART с десятичным бодом, один с модемным управляющим вводом -выводом, другой обладает поддержкой IRDA, у всех есть FIFO.
    • Контроллер CAN имеет два канала.
    • Контроллер SPI.
    • Два контроллера SSP имеют функции FIFO и мультипротокола.Одним из них является запасной из порта SPI, чтобы поделиться им.SSP можно использовать с контроллером GPDMA.
    • Три I & SUP2;
    • I & SUP2;Его можно использовать с GPDMA.
  • Другое периферическое оборудование:
    • Интерфейс карты памяти SD / MMC.
    • 160 Общие контакты ввода / вывода, с настраиваемым сопротивлением -вытягивание / падение.
    • 10 -bit ADC, и 8 контактов имеют функцию многоэтажного повторного использования.
    • 10 -bit DAC.
    • Четыре общих таймеров/счетчика, с 8 входами захвата и 10 выходами сравнения.Каждый модуль таймера имеет внешний подсчет.
    • Два модуля ШИМ /таймер поддерживают трехфазный моторный контроль.Каждый ШИМ имеет внешний вход.
    • RTC имеет независимый домен мощности.Источником часов может быть генератор RTC или часы APB.
    • 2 КБ SRAM питается на основе RTC Power Pins, позволяя данным хранить данные во время оставшейся части чипа.
    • Сторожевой таймер (WDT).WDT может предоставлять часы из внутреннего генератора RC, генератора RTC или часов APB.
  • Единый 3,3 В питания (от 3,0 В до 3,6 В).
  • 4 МГц внутренний RC -генератор регулируется до точки 1 %.
  • Четыре способа снижения энергопотребления: свободные, дневные, потерю мощности и глубина.
  • Четыре внешних прерываний могут быть настроены, чтобы быть чувствительным к краю/уровню.Все контакты на порту 0 и порт 2 могут использоваться в качестве источников источников крайне чувствительного к краю.
  • Процессор просыпается от любого прерывания режима потери мощности через любое прерывание в режиме потери мощности (включая внешнее прерывание прерывания, прерывание RTC, USB -активность, прерывание Ethernet -Wake -Up, активность шины CAN, прерывание PIN -контакта порта 0/2).
  • Два независимых источника питания позволяют энергопотребление на основе необходимых функций.
  • Каждая периферия имеет свой собственный делитель тактовой частоты, который может еще больше сохранить энергопотребление.Эти частотные делители помогают уменьшить мощность на 20-30 %.
  • Обнаружение потери мощности имеет отдельный порог для прерывания и принудительного сброса.
  • Электрический сброс на пленке.
  • Хрустальный генератор на пленке имеет рабочий диапазон от 1 МГц до 25 МГц.
  • PLL на пленке позволяет запускать процессор, самую высокую скорость процессора, без высокогочастого кристалла.Он может работать от главного генератора, внутреннего генератора RC или генератора RTC.
  • Пограничное сканирование используется для упрощения теста на расстояние платы.
  • Различные варианты функции PIN предоставляют больше возможностей для использования периферической функции использования пленки.
  • Стандартные интерфейсы теста ARM/отладки совместимы с существующими инструментами.
  • Модуль отслеживания симуляции поддерживает реальное отслеживание времени.

Целевое приложение

  • Промышленный контроль
  • Медицинская система
  • Портативный электронный продукт
  • Устройство точки продаж (POS)
