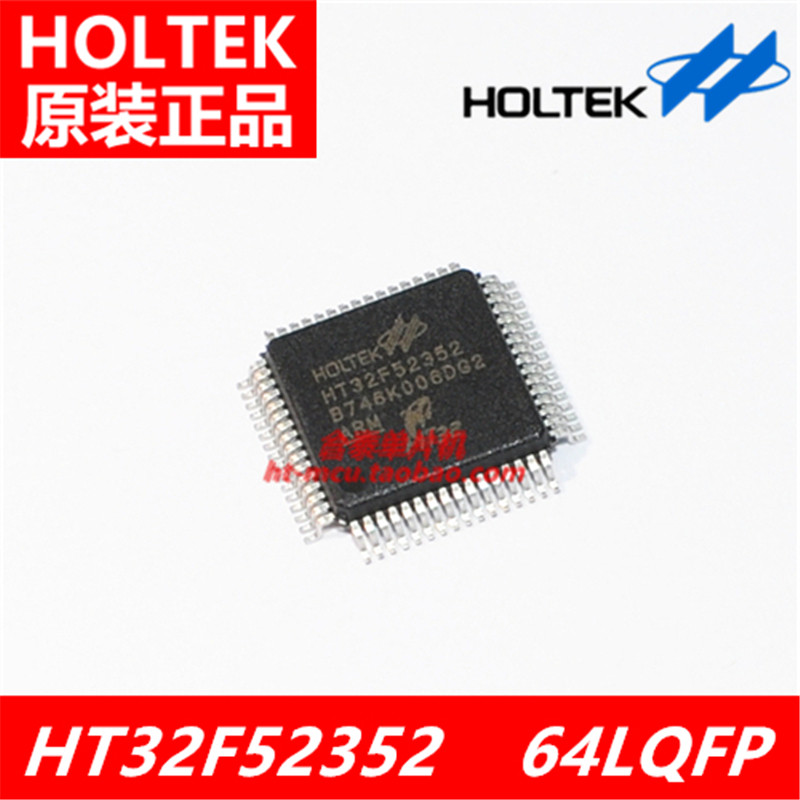

Hetai Original HT32F52352 64LQFP 32-разрядный однохип-микрокомпьютер кора Cortex-M0

Цена: 124руб.    (¥5.85)
Артикул: 597863419488
Доставка по Китаю (НЕ включена в цену):
123 руб. (¥5.8)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:合泰单片机
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥3.4273руб.
¥4489 435руб.
¥1.328руб.
¥2.0544руб.
  • Информация о товаре
  • Фотографии

HT32F52342/HT32F52352

32-Bit Arm® Cortex®-M0+ MCU

Одиночная машина Holtek этой серии основана на руке® Cortex®-M0+ Процессорное ядро ​​32-битное высокопроизводительное однопроизводительное микрокомпьютеры с низкой мощностью.Кора®-M0+ -это новое поколение ядра процессора, которое прерывает вложенный контроллер векторного прерывания (NVIC), таймер Systick и расширенную поддержку отладки.

Эта серия отдельных машин может работать с флэш -акселераторами на частоте до 48 МГц для достижения максимальной эффективности.Он обеспечивает встроенную флэш -память 128 КБ в качестве программы/ хранилища данных, а встроенная память SRAM 16 КБ используется для работы и применения системы.Эта серия одноэтажных машин имеет множество периферийных устройств, таких как ADC, i2C, USART, UART, SPI, I2S, GPTM, MCTM, SCI, CRC-16/32, RTC, WDT, PDMA, EBI, USB2.0 FS, SW-DP (порт отладки серийной линии) и т. Д.С точки зрения задержки следа и энергопотребления, несколько режимов энергоснабжения обеспечивают максимальную оптимизационную решение с гибкостью, что особенно стоит рассмотреть с точки зрения приложений с низким энергопотреблением.

Эти функции позволяют этой серии однопользовательских машин широко использоваться в различных приложениях, таких как управление применением приложений крупных бытовых приборов, мощность, система тревоги, потребительские продукты, портативное оборудование, приложения для записи данных, управление двигателем и т. Д.





Основной

  • 32-bit Arm® Cortex®+ Процессор ядро
  • Рабочая частота до 48 МГц
  • 0.93 DMIPS/MHz (Dhrystone 2.1)
  • Одиночное умножение
  • Интегрированный встроенный векторный контроллер прерываний (NVIC)
  • 24-битный таймер Systick
    Cortex®Процессор -M0+-это эффективное 32-разрядное ядро ​​процессора, которое особенно подходит для однохипных машин и глубоких встроенных приложений, которые требуют оптимизации и низкого энергопотребления.Кора®-M0+ процессор на основе архитектуры ARMV6-M, он поддерживает большой палец® Набор инструкций.Процессор также предоставляет много функций, таких как один цикл ввода -вывода, аппаратный множитель и время отклика прерывания с низкой задержкой.

Хранилище

  • Флэш -память на планшете 128 КБ используется для хранения инструкций / данных и опций
  • 16 КБ Фильм Шрам
  • Поддержать несколько режимов начала -
    Arm® Cortex®-M0+ процессор и отладка доступа к внешней периферийной установке AHB через один и тот же внешний интерфейс.Доступ к процессору имеет приоритет для отладки доступа.Кора®Максимальный диапазон адресов -m0 +составляет 4 ГБ, потому что он имеет 32-разрядную ширину адреса шины.Кроме того, предварительно определенное отображение памяти -кора коры®Процессор -M0+ предоставляется для уменьшения сложности программного обеспечения, неоднократно реализуемого различными поставщиками машин с одним однопроизводительным.Но некоторые области - рука® Cortex®-M0+ Системная периферийная работа.Для получения дополнительной информации, пожалуйста, обратитесь к ARM® Cortex®-М0+ технологическое справочное руководство.На рисунке 2 показано отображение памяти одноэтажного микрокомпьютера, включая код, SRAM, периферические и другие предварительно определенные области.

Контроллер флэш -памяти– FMC

  • Flash Accelerator Получите максимальную эффективность
  • 32-битная функция программирования с системным программированием (ISP) и прикладным программированием (IAP)
  • Функция защиты вспышки для предотвращения незаконного доступа
    FMC Flash Memory Controller предоставляет все необходимые функции и кэши предварительного определения для флэш -памяти на встроенной пленке.Поскольку скорость доступа к флэш -памяти медленнее, чем в процессоре, предоставляется широкий интерфейс доступа с кэшем предварительного сбора, чтобы сократить время ожидания для процессора для выполнения задержки.Флэш -память также обеспечивает программирование слов / стирание страницы.

Сбросить блок управления– RSTCU

  • Мониторинг мощности
    -Кинк сброс / сброс потери мощности– POR/PDR
    -детектор потери мощности– BOD
    -О. Программирование обнаружения низкого давления– LVD
    RSTCU блока управления сбросом имеет три метода сброса, а именно: сброс мощности, сброс системы и сброс блока APB.Мощность -на сбросе называется холодной реставрацией, и вся система была сброшена, когда мощность -он.Система сбрасывает и сбрасывает ядро ​​процессора и компоненты периферийного IP, кроме контроллера SW-DP.Эти сбросы могут быть вызваны через внешние сигналы, внутренние события и сброс генераторов.

Блок управления часами– CKCU

  • Внешний кристалл 4 ~ 16 МГц
  • Внешние кристаллы 32 768 Гц
  • При рабочем напряжении 3,3 В рабочая температура составляет 25?±2%
  • Внутренний генератор RC 32 кГц
  • Интегрированные системные часы PLL
  • Независимое деление тактовой частоты и позиция управления, используемые для источника периферических часов.
    CKCU блока управления часами обеспечивает ряд осцилляторных и тактовых функций, включая внутренний высокоскоростный RC осциллятор (HSI), внешний кристалл с высокой скоростью (HSE), внутренний низко -скорость RC GSCILLATO Crystal (LSE), лапшиная петля (PLL), мониторинг тактовых часов HSE, устройство, предварительно предварительное, такковое устройство и тактовая частота APB и цепь управления.AHB, APB и кора&Часы reg; -M0+ поступают из системных часов (CK_SYS), а системные часы могут поступать из LSI, LSE, HSI, HSE или PLL.Посмотрите на The Dogle Dog Timer и реальные часы (RTC) в качестве источника их часов с LSI или LSE.

Управление энергопотреблением– PWRCU

  • Единый источник питания VDD питания: 2,0 В ~ 3,6 В
  • Интегрированный регулятор LDO 1,5 В для ядра процессора, периферийного и источника питания памяти
  • Питание батареи VBAT до RTC и запасных регистров
  • Три домена мощности: VDD, 1,5 В и резервная копия
  • Четыре режима мощности -спящий режим, режим глубокого покоя 1. Режим глубокого покоя 2. Режим оплаты
    Потребление энергии рассматривается как одна из наиболее важных вопросов во многих встроенных системных приложениях.Следовательно, в этих однопроизводительных микрокомпьютерах PWRCU единицы управления мощностью обеспечивают различные режимы, такие как Dermant Mode, Deep Dermant Mode 1. Deep Dermant Mode 2. Режим оплаты.Эти рабочие режимы могут снизить энергопотребление и позволить приложениям на наилучший баланс в спросе на время работы, скорость и энергопотребление процессора.

Внешний контроллер прерывания/ события– EXTI

  • До 16 портов exti, которые настроены с источником триггера и типа триггера
  • Все булавки GPIO можно выбрать в качестве источника триггера EXTI
  • Типы источника триггера включают в себя: высокий уровень, низкий уровень, уменьшение края, рост или двойной край
  • Каждый порт Exti может быть независимо прерван для настройки включения, пробуждения и уровня состояния
  • Каждый порт Exti имеет режим триггера программного прерывания
  • Интегрированный импульсный фильтр пикового импульса против stharp, используемый для блокировки короткого импульса
    Внешний контроллер прерывания/ события Exti состоит из 16 независимых событий по следам и запросов на прерывание.Каждый порт Exti также может быть заблокирован в одиночку.

Преобразователь плесени– ADC

  • 12-битное устройство SAR A/D Converter Startup Device
  • Коэффициент конверсии до 1 MSPS
  • До 12 внешних аналоговых каналов ввода
    Эта серия однокопейного микрокомпьютера содержит многоканальный 12-разрядный конвертер A/D, который имеет канал повторного использования с несколькими путями, включая 12 внешних каналов, которые предоставляют аналоговые сигналы и 2 измеренные внутренние каналы.Если входное напряжение должно поддерживаться в определенном пороговом окне, моделирование функции собаки будет контролировать и обнаруживать сигналы.Когда входное напряжение выше или ниже, чем порог установления, оно будет прервано.Существует три режима преобразования для преобразования аналогового сигнала в цифровые данные.Конвертер A/D может работать в одном режиме преобразования, непрерывного и непрерывного режима преобразования.

Моделирование компаратора– CMP

  • Железнодорожный компаратор
  • Каждый компаратор имеет настраиваемый отрицательный вход для выбора гибкого напряжения
  • Для обеспечения эталонного напряжения используется порт ввода-вывода и 6-битного сравнительного анализа.
  • Программируемая задержка
  • Скорость программирования и энергопотребление
  • Вывод компаратора может быть выведен в порт или таймер ввода/вывода, или он также может использоваться в качестве конвертера A/D для запуска входа
  • 6-битное стандартное устройство может быть настроено в качестве эталонного напряжения Специальный ввод-вывод
  • Коарамеру может быть прерван через контроллер Exti, который можно разбудить из бездействующего или глубокого спящего режима
    Эта серия одноэтажных машин имеет два общих компаратора (CMP).Сравнение моделирования может быть настроено в качестве независимого компаратора или комбинации различных периферических IPS.Каждый компаратор может произвести перерывы NVIC или разбудить MCU от Dormant или Deep Dermant -Mode до EXTI, чтобы разбудить единицы управления событиями.

Порт ввода/вывода– GPIO

  • До 51 общего ввода / вывода (GPIO)
  • Порт A, B, C, D Отображение - 16 внешних перерывов– EXTI
  • Почти все булавки ввода/вывода имеют программируемый ток выходного привода
    Существует целых 51 универсальные контакты ввода/вывода, GPIO, то есть PA0 ~ PA15 до PD0 ~ PD3, который может достичь логического ввода/вывода.Каждый порт GPIO имеет соответствующие регистры управления и конфигурации для расширения гибкости и удовлетворения конкретных потребностей применения.
    PIN GPIO используется с другими альтернативными контактами на инкапсуляции, чтобы получить максимальную гибкость.Построив соответствующий регистр, порт GPIO может использоваться в качестве контактов функции замены.Внешнее прерывание однопроизводительного компьютера GPIO -штифта связано с внешним блоком управления прерыванием и EXTI, и все они имеют соответствующие регистры управления и конфигурации.

Таймер управления двигателем– MCTM

  • 1 16-битный вверх, вниз, вверх/ вниз. Автоматический счетчик загрузки
  • 16-битная частота частота программируемой частоты частоты частоты частоты частоты частоты частоты, частота составляет 1 ~ 65536
  • Введите функцию захвата
  • Сравните вывод
  • Шинные сигналы генерируют функцию, с двумя режимами подсчета: выравнивание краев и выравнивание центра
  • Одно импульсный выходной режим
  • Вывод дополнения с программируемой вставкой времени мертвой области
  • Поддержка трехфазного управления двигателем и интерфейса датчика Холла
  • Вход прерывания будет вынужден выходить вывода или вывода фиксированного уровня
    Таймер управления MADO включает в себя 16-битный счетчик вверх/ вниз, четыре 16-битных CCR (регистры захвата/ сравнения), 16-битный реестр загрузки загрузки счетчика (CRR)/ Регистр состояния.Его можно использовать для различных целей, включая измерение ширины импульса входного сигнала или генерация выходных сигналов, таких как вывод сравнения компаратора, выход ШИМ или дополнительные выходные сигналы, вставленные мертвым областью.MCTM может обеспечить всенаправленную поддержку для управления двигателем, интерфейса датчика зала и входа прерывания.

Шар генерирует и захватывает таймер– GPTM

  • 1 16-битный вверх, вниз, вверх/ вниз. Автоматический счетчик загрузки
  • 16-битная частота частота программируемой частоты частоты частоты частоты частоты частоты частоты, частота составляет 1 ~ 65536
  • Введите функцию захвата
  • Сравните вывод
  • Шинные сигналы генерируют функцию, с двумя режимами подсчета: выравнивание краев и выравнивание центра
  • Одно импульсный выходной режим
  • Используйте ортогональный декодер, чтобы принести два входного контроллера интерфейса интерфейса порта
    Общий таймер включает в себя 16-битный счетчик вверх / вниз, 4 16-битный захват / сравнительный регистр (CCR), 16-битный реестр повторного загрузки счетчика (CRR) и множественные регистры управления / состояния.Они могут использоваться для различных целей, включая общий хронограф, измерение ширины импульса входного сигнала и генерацию выходной формы волны, такие как форма для отдельной импульсной волны или выходной сигнал.GPTM -поддержанный порт энкодера является декодером с двумя входными портами.

Одноканальный генератор и таймер захвата– SCTM

  • 1 16-битная автоматическая нагрузка вверх
  • У каждого счетчика есть один канал
  • 16-битная частота частота программируемой частоты частоты частоты частоты частоты частоты частоты, частота составляет 1 ~ 65536
  • Введите функцию захвата
  • Сравните вывод
  • Шинная форма волны генерирует функцию, с режимом счета выравнивания краев
  • Одно импульсный выходной режим
    Одноканальный таймер включает в себя 16-разрядный счетчик вверх, 4 16-битный захват / сравнительный регистр (CCR), 16-битный счетчик для загрузки регистра (CRR) и нескольких регистров управления / состояния.Они могут использоваться для различных целей, включая общий хронограф, измерение ширины импульса входного сигнала и генерацию выходной формы волны, такие как генерация формы одного импульса или выход ШИМ.

Базовый таймер функции– BFTM

  • 1 32-разрядное сравнение / сопоставление прилавка–
  • Одиночный режим– перестать считать после получения условий соответствия условия
  • Дубликат режима– Сопоставление после условий соответствия генерируется после возникновения счетчика
    Основной таймер функции-это простой 32-битный восходящий счетчик, который можно использовать для измерения временного интервала и генерации одного или повторного прерывания.BFTM работает в двух функциональных режимах, то есть дублирования режима или одиночного режима.В режиме дубликата, когда происходит сравнительные соответствующие детали, BFTM перезапускается.BFTM также включает в себя один режим. В этом режиме, когда рождено сравнительное сопоставление, счетчик прекращает подсчет.

Наблюдая за тайником собаки– WDT

  • 12-битный с 3-разрядным преждевременным частотным устройством
  • Сброс системы
  • Программируемая функция оконного времени для смотров
  • Зарегистрировать функцию защиты письма
    Таймер разведки представляет собой аппаратную схему таймера, которую можно использовать для обнаружения сбоев системы, вызванных сбоем программного обеспечения.Он включает в себя 12-разрядную вниз, предварительный бомбардир, регистр инкрементных значений WDT, цепь управления операцией WDT и механизм защиты WDT.Если у программного обеспечения нет сильной стойки загрузки до переполнения времени двери, счетчик будет сброшен при переполнении счетчика.Кроме того, когда значение счетчика больше, чем значение WDT, если программное обеспечение перезагружает счетчик, оно также будет сброшено.Это означает, что счетчик должен быть перезагружен с определенным методом в ограниченном временном окне.Когда процессор находится в режиме отладки, счетчик таймера планировщика может прекратить подсчет.Функция защиты писателя хранилища включена, чтобы предотвратить внезапное изменение конфигурации таймера двери.

Часы реального времени– RTC

  • 32-битный с программируемым предварительным устройством, вверх счетчиком
  • Функция тревоги
  • Прерывать и пробудить инцидент
    В часах в реальном времени цепь RTC включает в себя интерфейс APB, 32-разрядную вверх по счетчику, регистр управления, предварительный бомбардировщик, регистр сравнения и реестр состояний.В дополнение к интерфейсу APB расположен в VDD15За пределами властной области большинство схем RTC расположены в домене резервного копирования.Итак, когда vDD15 Домен мощности -это мощность -он, то есть сигнал ISO из изолятов блока управления мощностью из блока управления мощностью. Это необходимо.Счетчик RTC используется в качестве таймера по следам для восстановления системы из режима паузы.

Внутренняя интегрированная схема– I2C

  • Поддержите основной подчиненный режим с частотой до 1 МГц
  • Обеспечить арбитражную функцию и функцию синхронизации часов
  • Поддержать 7-битный и 10-битный режим адресации и общий адрес вызова
  • Поддержать разнообразные режимы подчиненной адресации с помощью экранирующего адреса
    I2Модуль C является разрешением и внешним I2C интерфейсная связь внутренняя цепь и внешняя I2Интерфейс C представляет собой двухличный последовательный интерфейс для промышленных стандартов для подключения внешнего оборудования.Эти две последовательные линии называются Serial Data Cable SDA и Serial Clock Line SCL.я2Модуль C предоставляет три скорости передачи данных: стандартный режим 100 кГц, быстрый режим 400 кГц и режим Fast + 1 МГц.Период SCL генерирует регистр для установки разных соотношений занятий для получения различных импульсов SCL.
    Кабель SDA представляет собой двухэтажный кабель данных, который соединяет весь I2Автобус C используется между хостом и рабом для передачи и приема данных.я2Модуль C также имеет функции обнаружения арбитража и синхронизацию часов, которая может помешать нескольким хостам попытаться передавать данные в I одновременно2C ситуация с C Bus.

Серийный внешний интерфейс– SPI

  • Поддерживать основной режим
  • Частота режима хоста (FPCLK/2) МГц и частота подчиненного режима высокого (FPCLK/3) МГц
  • Глубина FIFO: уровень 8
  • Несколько хостов и несколько рабочих режимов машины
    SERIAL EXWERE ENTERCHENCE SPI предоставляет протокол SPI: функции передачи данных и прием в основном режиме.В интерфейсе SPI используются 4 контакта, включая кабель последовательных данных входного кабеля MISO и MOSI для выходного кабеля, часовой линии SCK и выбора линии SEL.SPI использует сигналы SEL и SCK для управления потоками данных для иллюстрации запуска передачи данных и скорости отбора данных.Для получения байтов данных поток данных заблокируется и хранится в регистре данных или RX FIFO, когда поток данных заблокирован на определенном крае часа.Передача данных также аналогично, но в противоположном порядке.Функция обнаружения ошибок в режиме делает его применимым к мульти -хост -приложениям.

Синхронизация GM асинхронный трансивер– USART

  • В то же время поддержка асинхронная и синхронная серийная связь с часами
  • Асинхронная частота работы (fPCLK/16) МГц, частота синхронной рабочей частоты высока PCLK/8) MHz
  • Полное двойное общение
  • Полностью программируемые характеристики связи последовательного интерфейса включают в себя:
    -Поос: 7, 8 или 9-битные символы
    -Памер: генерация и тестирование проверки странных, равномерных или неприхотливых школ
    -S стоп -бита: 1 или 2 стоп -биты генерируются
    -В порядке: низкий приоритет или приоритетная передача
  • Обнаружение ошибок: ошибки орфографии, переполнения и кадров
  • Автоматический аппаратный режим управления потоком–
  • IRDA Sir Encoder и декодер
  • Режим RS485 с выводом для управления
  • Глубина FIFO: 8&Раз; 9 -бит -приемник и передатчик
    Синхронный асинхронный трансивер GM USART USART обеспечивает гибкий полный обмен данных с синхронной или асинхронной передачей.USART используется для преобразования данных между параллельными и последовательными интерфейсами и обычно используется в качестве стандартной связи RS232.Периферийная функция USART поддерживает четыре типа перерывов, включая прерывание состояния линии, отправку пустого прерывания FIFO, уровень порогового уровня приемника достигает прерывания и прерывания тайм -аута.Модуль USART включает в себя отправку FI (TX_FIFO) и приемный FIFO (RX_FIFO).Прочитав LSR регистрации статуса строки, программное обеспечение может обнаружить состояние ошибки USART.Состояние включает в себя типы и условия в режиме передачи и ошибки, вызванные уникальностью, переполнением, кадром и подвеской.

Общий асинхронный трансивер– UART

  • Асинхронная частота работы по асинхронной последовательной связи (FPCLK/16) MHz
  • Полное двойное общение
  • Полностью программируемые характеристики связи последовательного интерфейса включают в себя:
    -Поос: 7, 8 или 9-битные символы
    -Памер: генерация и тестирование проверки странных, равномерных или неприхотливых школ
    -S стоп -бита: 1 или 2 стоп -биты генерируются
    -В порядке: низкий приоритет или приоритетная передача
  • Обнаружение ошибок: ошибки орфографии, переполнения и кадров
    Общий асинхронный трансивер UART обеспечивает гибкий полный обмен данных с полным -с использованием асинхронной передачи.UART используется для преобразования данных между параллельными и последовательными интерфейсами, которые обычно используются в качестве стандартной связи RS232.Периферийная функция UART поддерживает прерывание состояния линии.Прочитав LSR регистрации статуса строки, программное обеспечение может обнаружить состояние ошибки UART.Состояние включает в себя типы и условия в режиме передачи, а также состояние ошибки, вызванное странностью, переполнением, кадром и подвеской.

Интерфейс смарт -карты– SCI

  • Поддержка ISO 7816-3 Стандарт
  • Режим персонажа
  • Отправляющий буфер и приемной буфер
  • 11-битный счетчик ETU (базовый время)
  • 9-битный счетчик защиты времени
  • 24-битный общий счетчик времени ожидания
  • Ци даже сгенерировал и обнаружил
  • Символы автоматически повторно переизданы, когда в режиме отправки и приема обнаруживается нечетная ошибка.
    Интерфейс смарт-карты совместим со стандартом ISO 7816-3.Интерфейс включает в себя обнаружение вставки / снятия карт, данные о отправке управления данными SCI и буфер базы данных, встроенный счетчик таймера и связанные с ними схемы логики управления для завершения всех операций, связанных со смарт -картами.Как считыватель смарт -карт, порт смарт -карт удобен для общения с внешними смарт -картами.Все интерфейсы смарт -карт контролируются серией регистров, включая регистры управления и статуса и несколько связанных перерывов. Эти прерывания заставляют микроконтроллер обращать внимание на статус отправки SCI.

Встроенный в аудио -интерфейс– I2S

  • Режим хоста или режим подчинения
  • Одноканальный и стерео звук
  • I2S режим выравнивания– левый Qi и справа -Ки -Qi режим
  • 8/16/24/32-битный выборки с 32-битным каналом расширения
  • 8&Раз; 32 -bit tx&RX FIFO и поддержка PDMA
  • 8-битный делитель для десятичных кадров с контролем скорости
    I2S является синхронным интерфейсом связи, для хостинга или из машины и других периферийных устройств, таких как ADC или DAC, обменные данные.я2S поддерживает различные форматы данных.За исключением стерео I2S выравнивание, режим выравнивания слева до правого выравнивания, а также одноканальный режим PCM со значением выборки 8/16/32-битный.Как и я2S работает в режиме хоста и использует десятичный биннер.

Проверка избыточности кровообращения– CRC

  • Поддержка CRC16 Полиномиал: 0x8005,
  • X16+X15+X2+1
  • Поддержка CCITT CRC16 Полиномиал: 0x1021,
    X16+X12+X5+1
  • Поддержка IEEE-802.3 CRC32 Полиномиал: 0x04C11DB7 и
    X32+X26+X23+X22+ X16+X12+X11+X10+X8+X7+X5+ X4+X2+X+1
  • Добавьте число, байт и положение данных и проверки кода данных и проверки
  • Поддержка байтов, полу -характер и размер данных слов
  • Программируемое значение начального семена CRC
  • Рассчитайте расчет CRC для 8-битных данных на тактовом цикле 1 AHB и 32-разрядных данных на часовом цикле 4 AHB
  • Поддержка PDMA для выполнения CRC расчета блока памяти
    Вычислительный блок CRC - это алгоритм тестирования технологии обнаружения ошибок, используемый для проверки передачи данных или правильности данных.CRC вычисляет поток данных или блок данных в качестве входа и генерирует 16-битный или 32-битный выходной баланс.При нормальных обстоятельствах код воздуховода CRC пояс данных CRC используется в качестве школьного кода, когда он отправляется или хранится.Следовательно, поток данных, который получен или повторный состав, рассчитывается с помощью одних и тех же много -E -Terms.Если новый результат кода CRC не соответствует предыдущему расчету, это означает, что данные вытекают неправильно.

Периферический доступ к памяти напрямую– PDMA

  • 6 каналов с группами источников триггера
  • 8/16/32-битные данные о отправке
  • Увеличение адреса поддержки, уменьшение или фиксированный режим
  • 4 -Приоритет программируемого канала.
  • Автоматический режим загрузки
  • Поддерживаемые триггеры включают в себя: ADC, SPI, USART, UART, I2C, я2S, GPTM, MCTM, SCI и программные запросы
    Периферийный непосредственный доступ к контроллеру памяти PDMA передает данные на шине AHB на периферийной и системной памяти.Каждый канал PDMA имеет адрес источника, адрес назначения, длину блока памяти и количество отправки.PDMA может исключить интерференции процессора и избежать выполнения процедур обслуживания прерывания.Поскольку программное обеспечение не нужно участвовать в операции передачи каждого данных, это перемещает производительность системы.

Внешний интерфейс шины– EBI

  • Используется для программируемого интерфейса для нескольких типов памяти
  • Преобразовать транзакции AHB в соответствующий протокол внешнего устройства
  • Обеспечить независимый контроль выбора пленки для каждой области хранения
  • Поддержите программируемую последовательность серии одноэтажных микрокомпьютеров
  • Включая режим чтения страниц
  • Когда ширина транзакции AHB не будет в то же время, ширина интерфейса внешней памяти не одновременно, она может быть автоматически преобразована
  • Написание кеша устройства может уменьшить стагнацию из -за чрезвычайных ситуаций с написанием AHB
  • Повторное использование поддержки и конфигурация нерацированного адреса и кабеля данных
    -Adddestles 21 кабели данных
    -Di 16-битная ширина быков данных
    Внешний интерфейс шины может получить доступ к внешнему устройству параллельной шины, таким как модули SRAM, Flash и LCD.Интерфейс хранится во внутреннем адресе процессора.Чтобы уменьшить количество контактов, требуемых внешним однопроизводительным микрокомпьютером, кабель данных и адреса данных можно использовать повторно.Время чтения / письма автобуса может быть скорректировано в соответствии с спецификациями времени внешних устройств.Обратите внимание, что интерфейс поддерживает только асинхронные 8 или 16-битные шины интерфейсов.

Универсальный контроллер устройства серийной шины– USB

  • Спецификация USB 2.0 полная (12 Мбит / с) спецификация
  • USB полный приемопередатчик на фильме
  • 1 Конечная точка управления (EP0) может использоваться для управления передачей
  • 3 отдельные конечные точки буфера могут использоваться для пакетной и прерывания передачи
  • 4 пара буферных точек можно использовать для пакетной, прерывания и синхронной передачи
  • 1024 байта EP-SRAM для буфера данных конечной точки
    Контроллер USB -устройства соответствует полно скорости USB 2.0.Существует конечная точка управления и семь настраиваемых конечных точек, называемых конечной точкой 0.1024 -байт SRAM используется в качестве буфера конечной точки.Размер каждого буфера конечной точки может быть установлен с помощью соответствующего программирования регистра, что обеспечит максимальную гибкость для различных приложений.Встроенный -в USB, полной приемопередатке, помогает снизить общую сложность и стоимость системы.USB -функционал также содержит функции восстановления и паузы для удовлетворения потребностей низкого энергопотребления.

Поддержка отладки

  • Порт отладки серийной линии– SW-DP
  • 4 компараторы для аппаратных точек перерыва или ремонта кода / текста
  • 2 компараторы для аппаратных точек наблюдения

Упаковка и рабочая температура

  • 48/64-контактный пакет LQFP
  • Температура работы: -40 ?? C ~+85 ?? C
