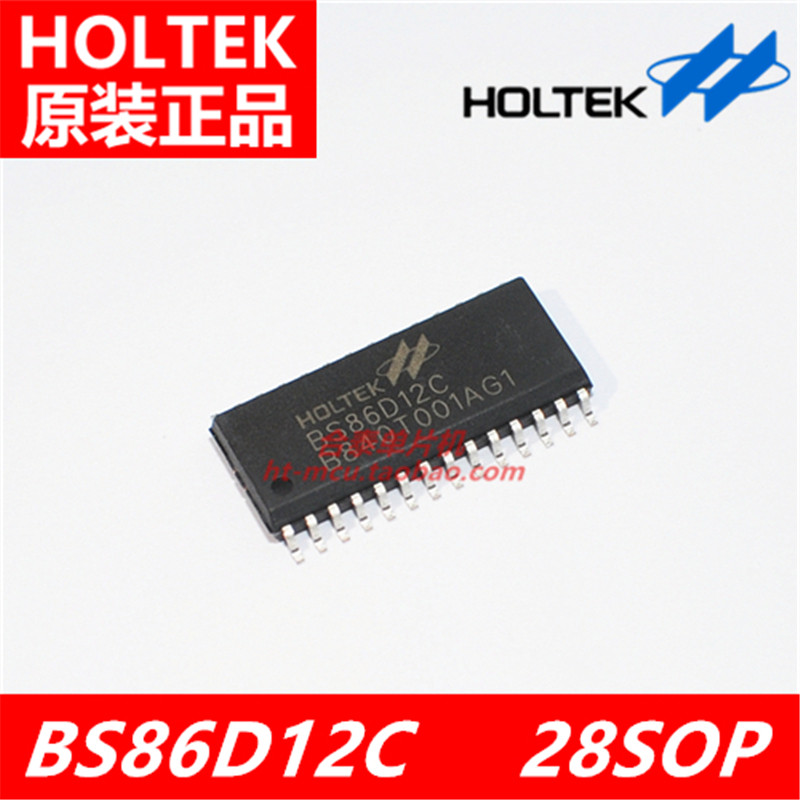

Taiwan Hetai Original BS86D12C 28SOP 12 Клавиша емкостью кнопки сенсорная кнопка однопроток микрокомпьютер AD светодиод
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
BS86C08C/BS86D12C/BS86E16C/BS86D20C
Touch Flash Single -Chip Machine
Эта серия отдельных микрокомпьютеров представляет собой микроконтроллер -типа флэш -типа с оптимизированным набором инструкций с высокой эффективностью и полностью интегрированной функцией сенсорной кнопки.Эта серия одноэтажного микрокомпьютера содержит внутренние прикосновения и характеристики флэш -памяти, которые можно запрограммировать несколько раз, обеспечивая простой и эффективный метод реализации для применения различных сенсорных клавиш.
Прикосновение кнопки Touch полностью интегрировано в одну -кладовую машину без внешних компонентов.В дополнение к памяти программы флэш -программы, она также включает память данных RAM и истинную память eEPROM для некамерных данных, таких как данные последовательности хранения, данные калибровки.С точки зрения функций симуляции, эта серия одноцветных машин содержит многоканальный 12-битный конвертер A/D.Внутренний таймер SEE -DOOR DOG, низкое напряжение сброс и обнаружение низкого напряжения и другие характеристики внутренней защиты, а также превосходные характеристики защиты против ENTERFENCE и ESD, чтобы гарантировать, что однополушная машина является надежной в суровой среде электромагнитных помех.
Эта серия однопроизводительных микрокомпьютеров обеспечивает богатую внешнюю низкую низкую и внутреннюю опции функции осциллятора с высокой и низкой скоростью.Внутренний генератор полностью построен без внешних компонентов.Возможность динамического переключения между различными рабочими режимами предоставляет пользователям возможность оптимизировать работу и уменьшить энергопотребление.Внутренний я2Интерфейсы C и UART удобны для общения с внешними устройствами. Кроме того, гибкость ввода/вывода, функция времени, модуль таймера и другие функции улучшают функцию и гибкость серии однопользовательских микрокомпьютеров.
Эта серия сенсорных единичных функций широко используется в различных продуктах сенсорных кнопок, таких как инструменты, бытовые приборы, электронные инструменты управления и так далее.
Характеристика процессора
- Рабочее напряжение:
-- fSYS= 8 МГц: 2,2 В ~ 5,5 В
-- fSYS= 12 МГц: 2,7 В ~ 5,5 В
-- fSYS= 16 МГц: 3,3 В ~ 5,5 В - VDD= 5V, когда системные часы составляют 16 МГц, цикл инструкций составляет 0,25 мкс.
- Функции парковки и пробуждения для снижения энергопотребления
- Тип генератора:
-Внутренняя высокоскоростная 8/12/16 МГц RC-HIRC
-Внутренний низкоскоростной 32 кГц rc-lirc
-Макал -низкоскоростной кристалл 32,768 кГц -LXT, подходит только для BS86E16C - Разнообразие рабочего режима: быстрый режим, режим низкой скорости, бесплатный режим и спящий режим
- Внутренний интегрированный генератор не требует внешних компонентов
- Все инструкции могут быть выполнены в течение 1 ~ 3 циклов инструкций
- Таблица инструкция
- 115 Система инструкций с мощными функциями
- До 8 -слоя аппаратного обеспечения
- Бит инструкция по эксплуатации
Периферические характеристики
- Флэш -программа память: 4K×16~16K×16
- Память данных: 384×8~768×8
- Истинная память eeprom: 32×8~128×8
- До 16 функций сенсорных кнопок -интегрированных без внешних компонентов
- Посмотрите функцию The Dog Dog Timer
- Целых 42 двухэтажных портов ввода/вывода
- Программируемый ток источника порта ввода/вывода и ток ирригации для светодиодного драйвера
- Внешнее прерывание розового, используемое с портами ввода/вывода
- Многократные модули таймера используются для измерения времени, ввода захвата, сравнительного соответствия выходных сигналов, выходных сигналов и выхода из одного импульса
- До 2 функций на основе времени, используемых для генерации фиксированного времени прерывания времени
- 8 Внешний канал 12-битный конвертер A/D с точностью
- I2C интерфейс
- До 2 полных рабочих интерфейсов -UART -UART
- Низкий -функция сброса напряжения
- Функция обнаружения низкого уровня
- Несколько типов упаковки
