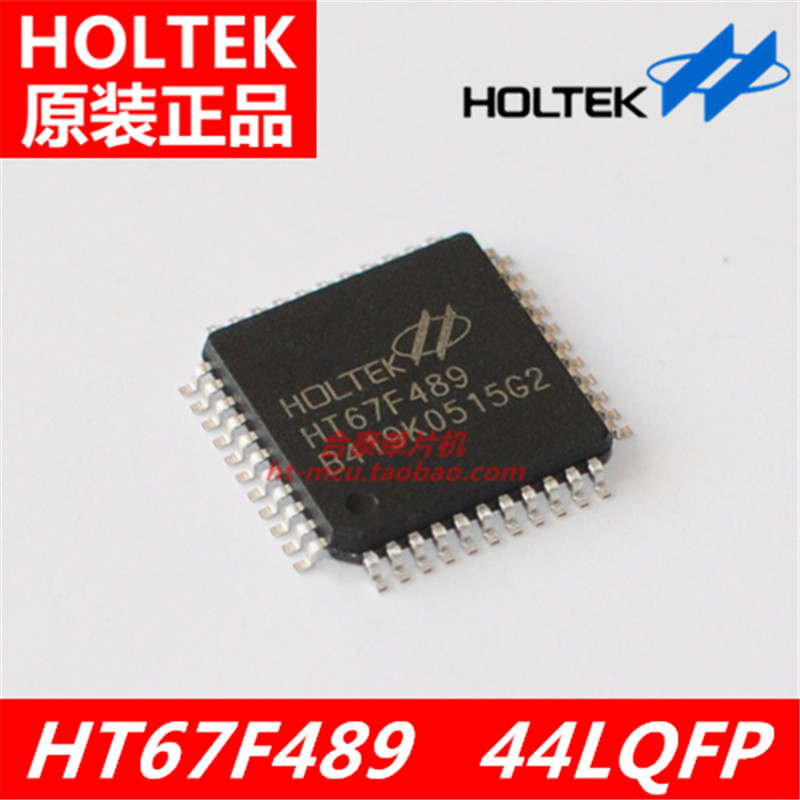

HT67F489 44LQFP AD ОДИН -КИП -микрокомпьютер со светодиодным ЖК -последовательным портом UART
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Part No. | Internal Clock | VDD | System Clock | Program Memory | Data Memory | Data EEPROM | I/O | LCD | Segment Shared I/O | Timer Module | RTC | A/D | Inter- face | Stack | Package |
| HT67F488 | 12MHz | 2.2V~ 5.5V | 400kHz~ 16MHz or 32kHz | 4Kx16 | 256x8 | -- | 42 | 20x8 20x4 | 20 | 10-bit CTMx3 10-bit PTMx1 | v | 12-bitx10 | UART | 8 | 44LQFP |
| HT67F489 | 8Kx16 | 64x8 |
HT67F488/HT67F489 - Стандартный микроконтроллер A/D + LCD
Обзор
HT67F488/HT67F489-это микроконтроллер флэш-памяти A/D с 8-битным высокопроизводительным набором тонких инструкций, разработанный специально для продуктов, которые требуют преобразования A/D, таких как датчики и т. Д. С точки зрения памяти, она также включает память данных о памяти RAM и память eEPROM, которая может использоваться для хранения нелетних данных, таких как последовательный номер, данные калибровки и т. Д. (HT67F489 содержит только EEPROM).
Что касается аналоговых характеристик, эта серия микроконтроллеров включает в себя многоканальный 12-разрядный конвертер A/D.Он также поставляется с несколькими гибкими модулями таймера, которые могут обеспечить функцию синхронизации, функцию генерации импульса и функцию генерации ШИМ.Функции внутренней защиты, такие как внутренний таймер сторожевого пса, сброс низкого напряжения и обнаружение низкого напряжения, в сочетании с превосходными противоположными характеристиками и защитой ESD, гарантируют, что микроконтроллер надежно работает в суровых средах электромагнитных интерференций.
Эта серия микроконтроллеров обеспечивает широкий спектр функциональных опционов HIRC, LXT и LIRC-осциллятора и имеет полный встроенный системный генератор без периферических компонентов.Его способность динамически переключаться между различными рабочими режимами предоставляет пользователям возможность оптимизировать работу микроконтроллера и снижение энергопотребления.
Эта серия микроконтроллеров включает в себя модули UART, которые могут поддерживать сети передачи данных между микроконтроллерами, подключения данных между недорогими ПК и внешними устройствами, коммуникациями между портативными и батарейными устройствами и т. Д.
Функции ЖК -дисплея и светодиодного драйвера предоставляют простое и эффективное решение для некоторых приложений, которые требуют интерфейса устройства типа дисплея.
Другие функции, такие как дополнительная базовая функция времени и гибкое использование ввода/вывода, делают эту серию микроконтроллеров широко применимыми к различным приложениям, которые требуют конверсии/D, таких как обработка сигналов датчика, двигатель, промышленное управление, потребительские продукты и контроль подсистемы и т. Д.

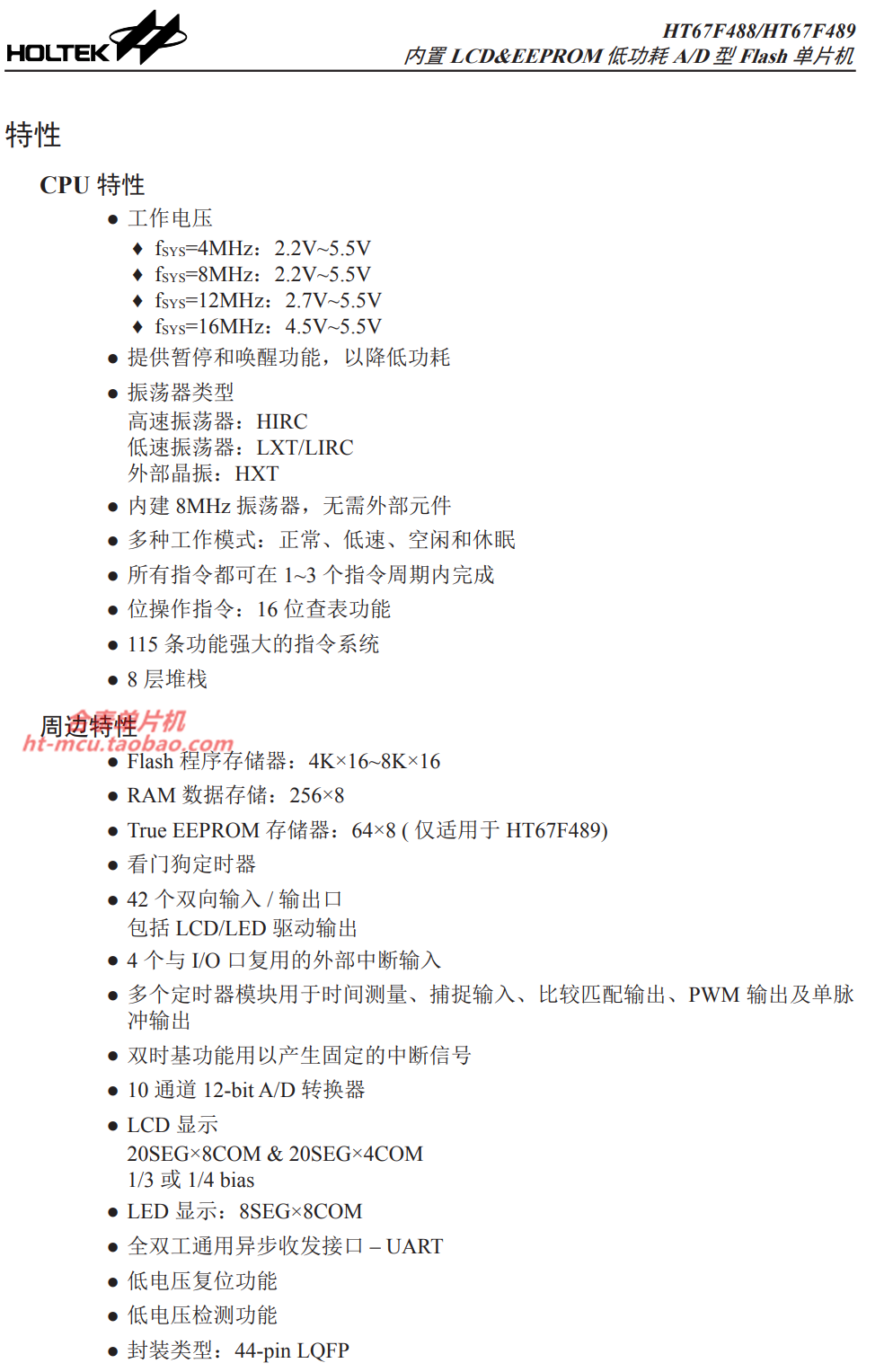

характеристика Характеристика процессора
Периферические характеристики
|
Holtek запускает HT67F488/HT67F489 A/D с LCD Flash MCU
Новый HT67F488 Holtek / Серия HT67F489, стандартная Flash MCU с функциями A/D и LCD.В дополнение к различным функциям, он также планирует иметь такую же позицию в ноге, что и Samsung S3F9488. Подходит для различных небольших приборов, домашнего медицинского и медицинского оборудования и других продуктов.
Эта серия MCU включает в себя основные спецификации, такие как память программы флэш -программы 4K/8K, память 256Byte Data, 64BYTE DATA EEPROM и 8 -уровневой стек;Он также имеет практические периферические цепи, такие как 12-битный высокоскоростный аналоговый/цифровой преобразователь, для захвата сигналов из внешней среды, таких как температура и влажность; Он также имеет встроенный питательный ЖК-драйвер, который может поддерживать до 160 пунктов ЖК-панели и интерфейса UART для использования связи; Кроме того, вся серия MCU принимает новый модуль Timer, разработанный Holtek, который может иметь пять режимов: захват, сравнение, таймер/событие, отдельный вывод импульса, ШИМ и т. Д. Диверсифицированные функции и тот же дизайн позиции ноги позволяют клиентам легко разрабатывать новые приложения, а также легко применять эту серию ICS к существующим продуктам.
Holtek также предоставляет HT-IDe3000, систему разработки с полными программными и аппаратными функциями, включая моделирование в реальном времени, доступ к памяти/буфере, настройки логики аппаратной точки, отслеживание и анализ выполнения и т. Д., Который подходит для пользователей, которым необходимо разработать программы и ошибки отладки быстрее и эффективнее.
