UPC1342V 150W Сингл -роуд -дорожка Hifi -Level задний усилитель мощности
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Основной компонент:После превосходного широкополосного широкополосного распределения 50 Вт продвигает цепь UPC1225H, чтобы удовлетворить требования высокой мощности, новое поколение Audio Drive IC ----UPC1342VЗа исключением всех преимуществ и основных периферических цепей UPC1225H, отклонение выходного напряжения меньше (положительное и отрицательное 5 мВ), диапазон адаптации напряжения шире (положительный и отрицательный 20 ~ положительный и отрицательный 70 В), а мощность более обильно . Предпочтительный IC самостоятельного усилителя энтузиаста.Вы можете использовать два UPC1342V, чтобы сформировать структуру усилителя мощности 2*150 Вт, как показано ниже.
Основной компонент:использоватьНовыйНа сильной трубеNJW0302G/NJW0281G,Это имеет высокий тест и оценку.Хорошо известный звуковой журнал «Радио и телевидение» 2008 г. Третий выпуск новых исследований и разработок Анмезона Анмезона, который должен быть похож на NJW3281/NJW1302, звук очень плотный и тщательный, а плотность чрезвычайно высока, но это чувствует себя правильно, но это кажется правильным.Пара управления управлением превосходна, и производительность последнего класса рабочего тока довольно последовательна, когда он меняется в большом диапазоне, и он не будет преобразовать цвет звука из -за размера рабочего тока.Три параметра полюса:15A, 20 В, 150 Вт.
Эта линия доски:Используйте прямой толчок UPC1342VНа сильной трубеЛиния, линия проста, стабильна, а звук очень прозрачен.Используйте исправление, фильтрацию, защиту, увеличениеОдна доска, Практично, аккуратно и красиво.
Class A Current:В случае разрешения на температуру трансформатора и радиатора постарайтесь как можно больше увеличить статический ток, ощущениеУсилитель класса А (теплый, прозрачный, хороший контроль) движущийся очарование)ПересечениеЭтот метод отладки платы: существует регулируемый многоотрасный потенциометр для левой и правой каналов этой платы, чтобы регулировать статический ток (ток класса A) силовой трубки.После того, как сварка этой пластины будет завершена, до того, как питание будет включена, способный блок вращается против часовой стрелки в начале (в настоящее время статический ток равен 0).После подтверждения того, что с высвобождением звука нет проблем, затем медленно отрегулируйте потенциометр вдоль по часовой стрелке по часовой стрелке и обнаружите 0,22 европейского напряжения сопротивления (например, 44 мВ, статический быть измеренным с помощью файла MV). Отрегулируйте статический ток на требуемое значение.ПРИМЕЧАНИЕ. Из -за эффекта обратной связи температуры, когда температура радиатора повышается, статический ток будет немного растет, а также требуются многочисленные тесты и отладка.
Рекомендуемое напряжение:DC25-55V*2, рекомендуется регулировать каждую пару статического тока до 100 мА;
Выходная мощность:В зависимости от напряжения питания и различного импеданса динамика выходная мощность составляет 20-150 Вт;150 Вт/4 евро.

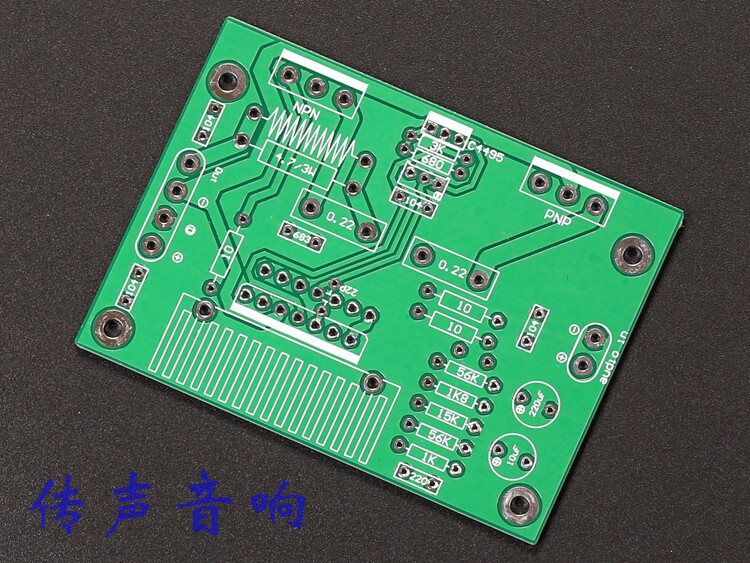

Размер печатной пластины:84*61 мм;  Печатная плата толщиной 2 мм, медная фольга 70 мкл.(Толстая медь - последнее слово)Предметы
Напряжение средней точки:Около 1 мВ;
Соотношение сигнала:108ДБ, уровень шума: 0,2 мВ;
Поддержка радиатора: Заказ
