[Hunan Aimin Electronics] Имитация Qili KSA50 Pure Armor -Class Bod Power Board (Jinfeng Management)
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
AIMIN Электронная оригинальная версия
Мы делаем только один продукт с осторожностью.
описание предмета:Цена - это цена двух досок и двух каналов
Модель:Крелл KSA50-MKII PUR
Покупайте эту доску, чтобы обеспечить полную техническую поддержку.
Никакой контакт не является по умолчанию, чтобы Jinfeng Pipe Pipe, изготовленная в коньках, версию резистора Kunmao.
Цена набора заключается в следующем (обе двухканальные платы):
Пакет 1: Версия Taiwan Kunmao резистор золотой тюбик (728 Юань, с черной алюминиевой термопроводной пластиной)
Набор 2: Версия American Dale, регулируемое военной резистентностью золотой трубки (820 юаней, с черной алюминиевой тепловой пластиной)
Пакет 3:Тайвань Кунмао Резистор Пластическая запечатанная труба Королевская версия (728 Юань, без термической проводимости, с мостом теплопровода плюс 100 юаней)
Пакет 4:Американский военный резистор American Dale Plasticeed Pipe Royal Royal версия (820 юаней, без пластины для теплопроводности, с мостом теплопровода плюс 100 юаней)
Эта плата может быть включена путем независимой усиления напряжения и интегрированного усиления напряжения.
Если вам нужно переключиться между классом A и классом A и классом B, пожалуйста, оставьте сообщение или объясните мне. Класс B не нужно переключаться, что влияет на стабильность.

Материалы:
1: Эта доска принимает 2,0 мм двухсторонний дизайн панели, металлическая пленка 1% Ошибка Высокая резиональная резистора с медными ногами с толстым кунмао, вносит устойчивость к нагрузке, принимает индуктивный резистор Nissan KOA, пленочный конденсатор принимает немецкий WIMA, электролиз принимает японский Elan и конденсаторы Nikon или Panasonic Fever, силовые трубки используют новый оригинал на полуотво аудио (MJ15025 и MJ15024 Tube Tube King) для 3-6 штук на канал.Пробирку для возбуждения и усилителя напряжения (MJE15035/15034 и MJE15033/15032) Аудиопробирные трубки соответственно.Звук теплый и гладкий.Динамичные и мощные, как правило, крупномасштабные динамики могут быть выдвинуты подряд
2. Интегрированная цепь защиты динамиков на плате, цепь защиты динамиков предоставляется отдельно и не мешает друг другу.
Основные параметры платы усилителей:
Входное напряжение платы усилителя: плюс или минус 30V-60 В вход постоянного тока.
Выходная мощность: класс A 50 Вт+50 Вт, не связанный с дистингом, класс A и B 350 Вт+350 Вт, не связанная с выходом мощности.
Выходной импеданс: 4-8 евро
Основные параметры защиты динамиков
Используйте оригинальную реле контакта с серебряным серебром Oumulong, надежный контакт
7812, регулируемый напряжением источник питания, более стабильная производительность.
Напряжение питания: AC 12-18V 0,2A 3W
Красный свет на схеме включен, а зеленый свет на цепи обычно включен в течение 3-5 секунд.Схема запускается,
Максимальная нагрузка мощности 500 Вт, потенциальный дрифт 1 В, запуск защиты, запуск защиты
Рекомендуемые параметры трансформатора: двойная выходная мощность 28-38 В (500 Вт или выше)
Размер пластины с золотым уплотнением: 300*110*40 Длина, ширина и высота мм (подключенная пластина для тепловой проводимости)
Пластиковая запечатанная труба Размер: 280*80*40 Длина, ширина и высота мм (без тепловой проводящей пластины)
Пластиковая герметичная пластина Размер: 290*105*40 Длина, ширина и высота мм (подключенная пластина тепловой проводимости)
Дружественное напоминание: усилитель мощности класса A отличается от обычных усилителей мощности и известен как небольшая печь.Поэтому, пожалуйста, не бегите голым, если вы не касаетесь радиатора при прослушивании, чтобы избежать травмы супа.Пожалуйста, используйте раскрытое шасси радиатора при установке.Пожалуйста, не регулируйте потенциометр на доске после того, как вы его получите.Чтобы предотвратить сжигание чрезмерного покоящегося тока.
Две пластины были превращены в зеркала, что делает соединение между машиной удобной и последовательной
Вернитесь к оригинальной стороне:Согласно правилам Таобао, после получения товара, если у вас есть какая -либо неудовлетворенность материалами и качественным рабочим мастерством, магазин не соблюдает возвраты и обмены. Как только плата будет на машине, на on -welding или неудобно. Качество звука не удовлетворено. После того, как машина будет на машине, транзистор или теплопроводность будут ввинчены в винт. Вы не можете продать его во второй раз. Если вы хотите продолжить, пожалуйста, поднимите руки, Не стреляй. Надеюсь, все понимают.

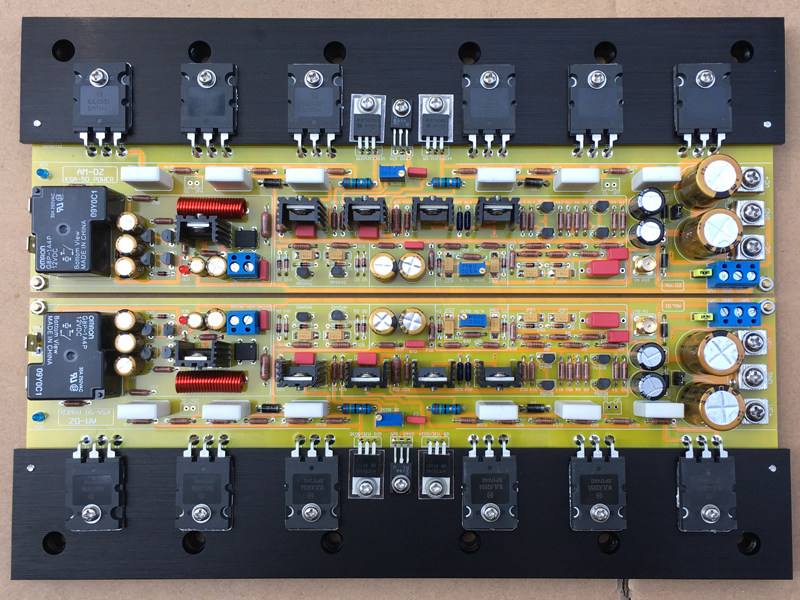

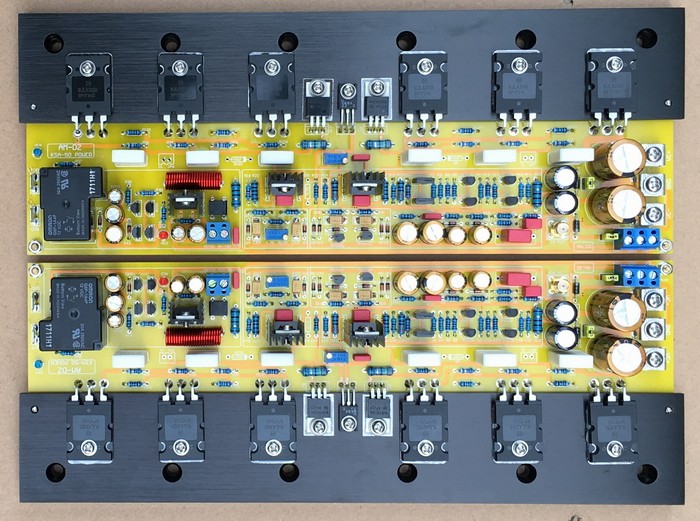

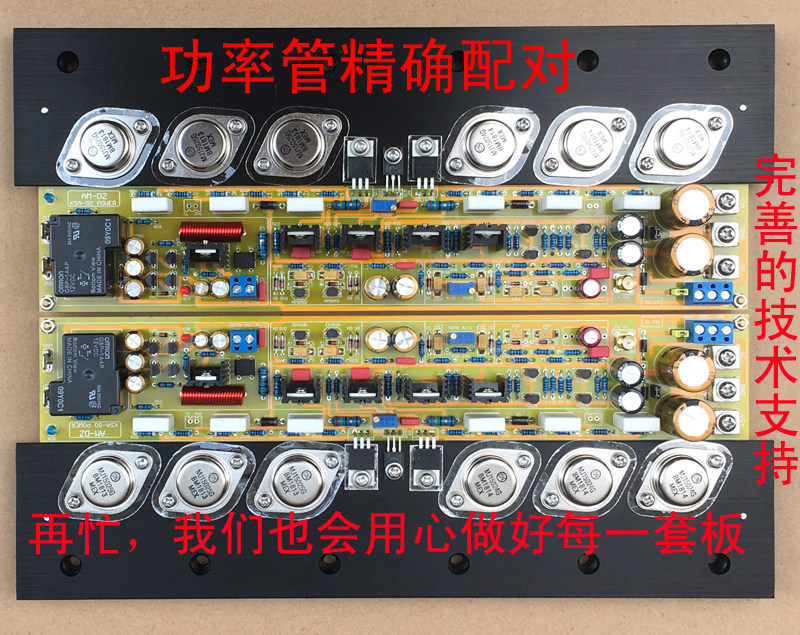

Следующие картинки сфотографированы
Основная пластина с цепью использует 2 унции с двойной медной стеклянной платой FR4
Пакет 1:Kunmao резистор золотой тюбик версии цена 728 Юань
-----------------------------------------------------------------------------------------------------------------
Пакет 2: Оригинальный импортируется из версии резисторов, регулируемых военно-регулированным Соединенными Штатами,Цена 820 Юань
-----------------------------------------------
Пакет 3: резистор Kunmao, пластиковая запечатанная трубка Королевская версия,Цена 728 Юань
---------------------------------------------------------------------------------------------------------------
Пакет 4: Военное сопротивление Дейла, Королевская версия, запечатанная пластиковая трубка,Цена 820 Юань
---------------------------------------------------------------------------------------------------------
Набор 3С мостом теплопровода:Тайвань Кунмао резистор Пластиковая трубка для уплотнения Королевская версия  цена 828 Юань
Пакет 4 с мостом теплопровода: военный резистор Dale Пластическая запечатанная трубка Королевская версия с мостом теплопровода, цена 920
Ниже приведены сведения о продукте.
-Основная пластина с цепью использует 2 унции с двойной медной стеклянной платой FR4
------------------------------------------------
- На следующем рисунке показаны компоненты, используемые для этой платы
-Оригинальный конденсатор лихорадки Wima в Германии
-
-
-
-
-
-Пластиковая уплотнение MJL4281/MJL4302 Tube King версия (Dale, регулируемый резистором)
-Оригинал импортированный OnSemiПластиковое уплотнение MJL4281/MJL4302
Следующая картина - это сравнение старых и новых версий
-Каксессы для платы: 12 винтов из нержавеющей стали, эластичные прокладки и одна линия сигнала, которую необходимо разрезать.
6 Copper Power Cards, пожалуйста, предоставьте несколько пробирков с тепловой термоусадой.

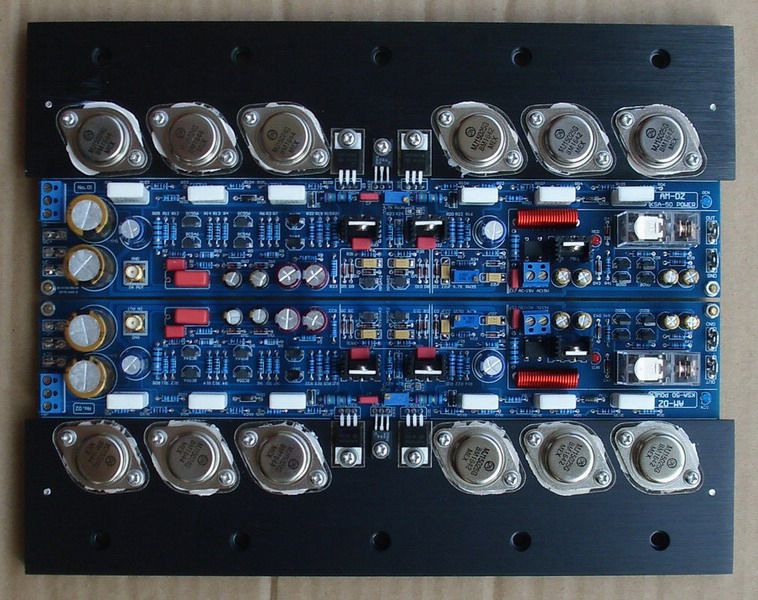

Ниже приведена базовая пластина синей схемы, которая теперь была обновлена до изображения выше, но цвет платы отличается.
-
Следующий рисунок - описание интерфейса
Правила отладки для совета усилителей:
&Усилитель NBSP; класс A всегда был желанным усилителем для младших энтузиастов, потому что искажение кроссовера усилителя класса A мало, а равномерное искажение делает тон таким же, как и лампочка, и в то же время он имеет низкое значение. Частотная динамика и потенциал транзисторов, но, поскольку она работает в нелинейном состоянии, поэтому она требует высокой точности компонентов и трудно собрать и отлаживать Оригинальная версия США, которая легко собирать и простой в отладении.
Регулировка потенциала средней точки: (мы внесли предварительные коррективы при выходе из фабрики)
Поверните мультиметр в DC 2V Уровень напряжения.Мелко отрегулируйте потенциометр RW35, пока мультиметр не прочтет ниже 5 мВ.
Потенциометр в состоянии покоя по часовой стрелке по часовой стрелке.оказаться, ток уменьшается на против часовой стрелки
1: После проверки того, что линия не подключена неправильно, нажимайте мультиметр на положительном электроде, чтобы убедиться, что чтение мультиметра является точным.Отрегулируйте винты на тонком настройке потенциометра, а холодный ток регулируется примерно до 500 мАч.Затем радиатор медленно нагревается, и ток постепенно увеличивается в это время. Вы можете держать его не менее 2 секунд.Если это слишком жарко, поверните ток в противоположном направлении.Убедитесь, что ток радиатора не превышает 1:00, а температура радиатора не превышает 70 градусов, поскольку в любительских ситуациях пользователи обычно имеют только один мультиметр, а положительный ток достигает 800 мА.Во время этой отладки радиатор не может быть менее 2,0 кг.
Рекомендуемый поток покоя: 1,2 ампер, радиатор более 4 кг
Во время отладки.Пользователь должен внимательно соблюдать температуру и ток и не может уйти.Обратите внимание на разницу температуры между тепловой пластиной и радиатором.Причины должны быть проверены
После того, как пользователь получит Прату, если у него есть какие -либо вопросы, попросите меня избежать ненужных потерь.Поскольку транзисторы на доске не дешевые, они стоят пару десятков юаней.
Инструкции по проводке для маркировки Пратовой платы. Символы:
VC+ подключается к положительному источнику питания
Венчурная питания отрицательный полюс питания отрицательный полюс
GND подключен к мощности
VA+ усиление напряжения Независимый источник питания положительный электрод
VA-напряжение амплификация Независимо
GND Line Line
Вход ввода сигнала
Выход
AC 12 Защитный источник питания переменного тока 12 В переменного тока переменного тока
Часто задаваемые вопросы:
1: В чем разница между качеством звука резистора Дейла и резистором Кунмао?
Ответ: Не существует существенной разницы в качестве звука этих двух резисторов.
2: В чем разница в качеством звука между трубкой золотого уплотнения и пластиковой трубкой уплотнения?
Ответ: Звук пластиковой трубки уплотнения более мягкий, а звук трубки золотого уплотнения чистка, другими словами, подходит трубка пластикового уплотнения, а трубка из золотого уплотнения подходит Для энтузиастов, которые слушают диджеев и поп -музыку.
3: Какой трансформатор подходит для этой доски?
отвечать:Рекомендуемое напряжение: ток 35V-0-35V (10a)
Усиление напряжения: 35V-0-35V до 42V-0-42V (AC)
Любое напряжение (0,5-1а)
Питание питания защиты докладчиков усилителя: 0-12V 0-12V до 0-18 0-18 (AC 0,5A)
4: Каковы преимущества независимого источника питания с усилением напряжения?
отвечать:Поскольку плата усилителя класса А имеет высокие требования к мощности, она обычно использует усиление напряжения и усиление тока для подачи питания отдельно, поэтому на выход на напряжение не будет влиять на большие динамические колебания цепи амплификации тока, тем самым улучшая стабильность класса А Усилитель.
5: Сколько времени потребуется, чтобы отправить после того, как фотография сделана?
Ответ: Как правило, оплата производится в тот же день и отправляется на следующий день, но иногда есть много заказов, и время сборки на расстоянии занимает один полный рабочий день, а расширение составляет 3-5 дней или даже дольше.Пожалуйста, свяжитесь с владельцем магазина, чтобы получить время доставки.
6: Какая экспресс -доставка используется для доставки?
Ответ.
7: Дополнительные инструкции по рекомендациям.
1: Выбор фильтрации. Гибкий выпрямитель.
2: Выбор мощности фильтров. IS, вы не можете восполнить энергию.10 000 UF достаточно.Как правило, стоимость каждого канала составляет от 40 000 до 60 000 человек, и она не может превышать 60 000. Потерян.Использование конденсаторов фальшивого фильтра сделает звук значительно менее дорогим.
