[Hunan Aimin Electronics] Категория класс класс портов порта пластины питания фильтра фильтра фильтра
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- A8 не имеет больших конденсаторов
- А6 длинные полоски не должны иметь пары больших конденсаторов
- A6 Long Strip of INA Pacacitor Pare Pare
- A8 ina -конденсатор версия
- A6 nikon epacitor Edition

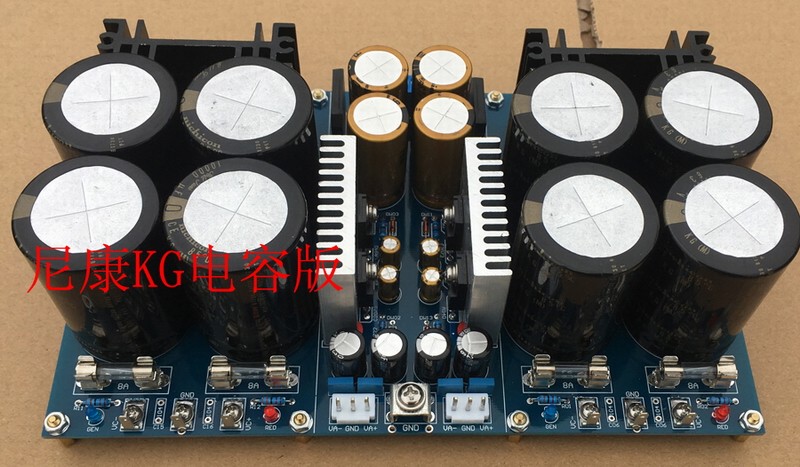

- A8 nikon epacitor Edition

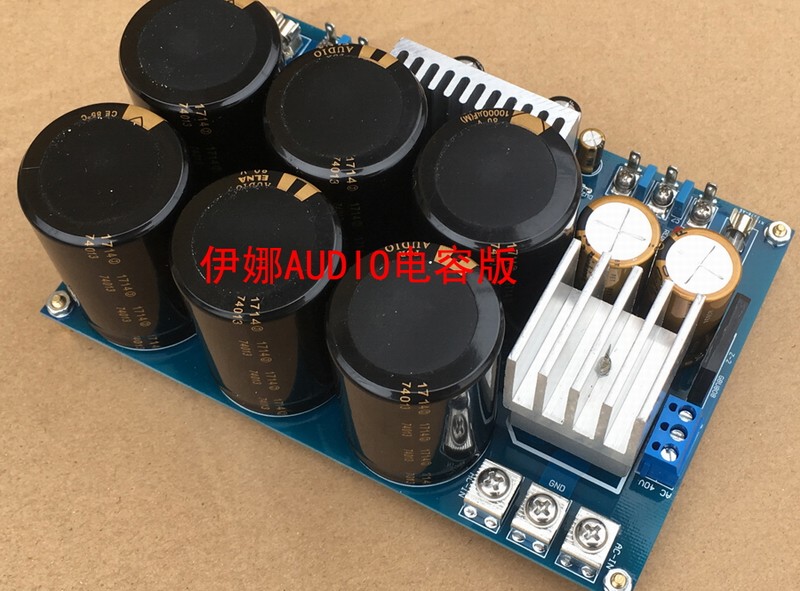

- A6 ina -конденсатор версии
- У A6 нет больших конденсаторов
| Цвет: | У A6 нет больших конденсаторов, A8 не имеет больших конденсаторов, A6 ina -конденсатор версии, A6 nikon epacitor Edition, A8 ina -конденсатор версия, A8 nikon epacitor Edition, A6 Long Strip of INA Pacacitor Pare Pare, А6 длинные полоски не должны иметь пары больших конденсаторов |
[[[[[[[[[[[[[[[[описание предметаПолем
1: Материалы, используемые для любого из вышеперечисленных пакетов, точно такие же, как и сервопривод, регулирующая напряжение, но бренды крупных конденсаторов разные. Процветает конденсатор составляет 63В 10 000 UF
2: Стабилизация сервопривода выходное напряжение -это все плюс или минус 26 В -45 В регулируемым
(Ошибка напряжения между положительным и отрицательным составляет 1% для GND при корректировке)
3: максимальный ток: 3а
Эта плата питания представляет собой выпрямительную пластинку, предназначенный для платы усилителя электроэнергии класса A. Поскольку плата усилителя класса А имеет высокие требования к мощности, она обычно использует усиление напряжения и усиление тока для подачи питания отдельно. Следовательно, для выпрямительной пластины необходимо иметь сервоприводу усиления напряжения и стабилизации напряжения, так что выход на напряжение не будет влиять на большие динамические колебания цепи тока усиления, тем самым повышая производительность стабильности усилителя мощности класса A.
Разница между электростанциями A6 и A8

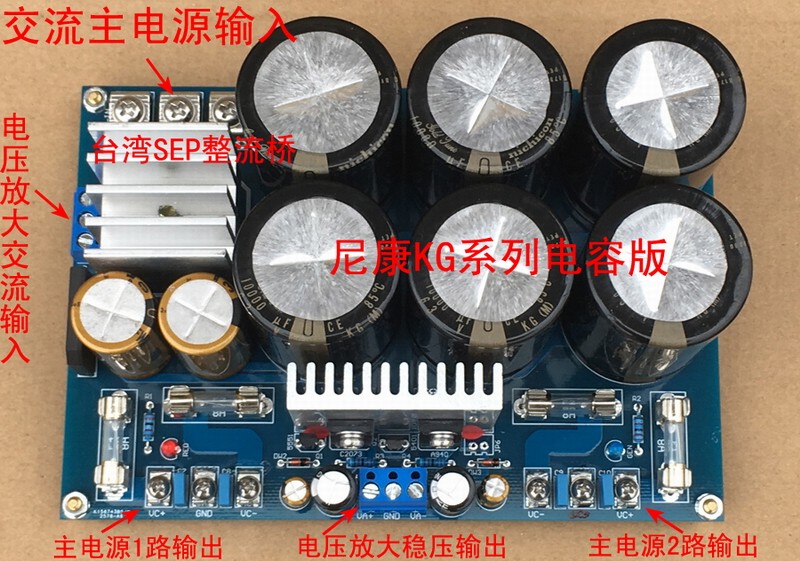

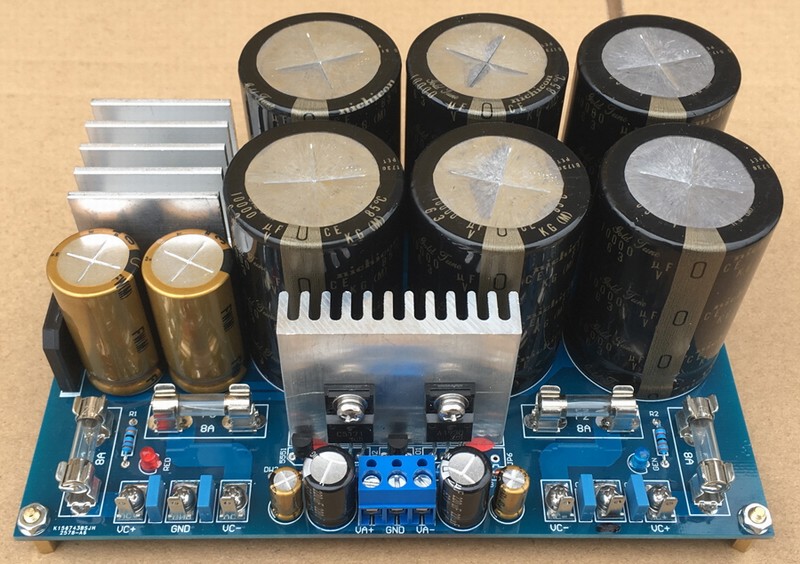

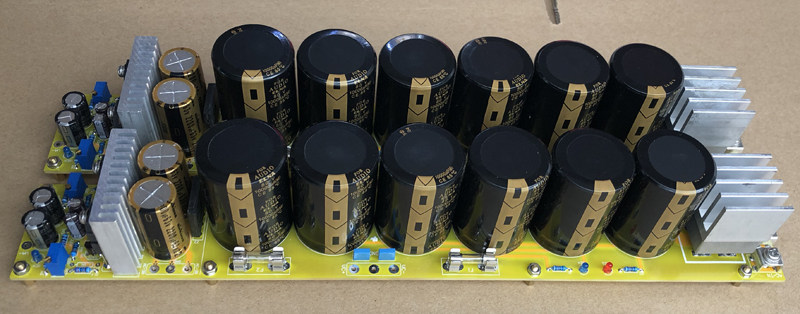

A6: Пластина выпрямителя имеет 6 конденсаторов, каждый с 10 000 UF, что представляет собой единый вход и двойной выход.Он подходит для питания с одним трансформатором.

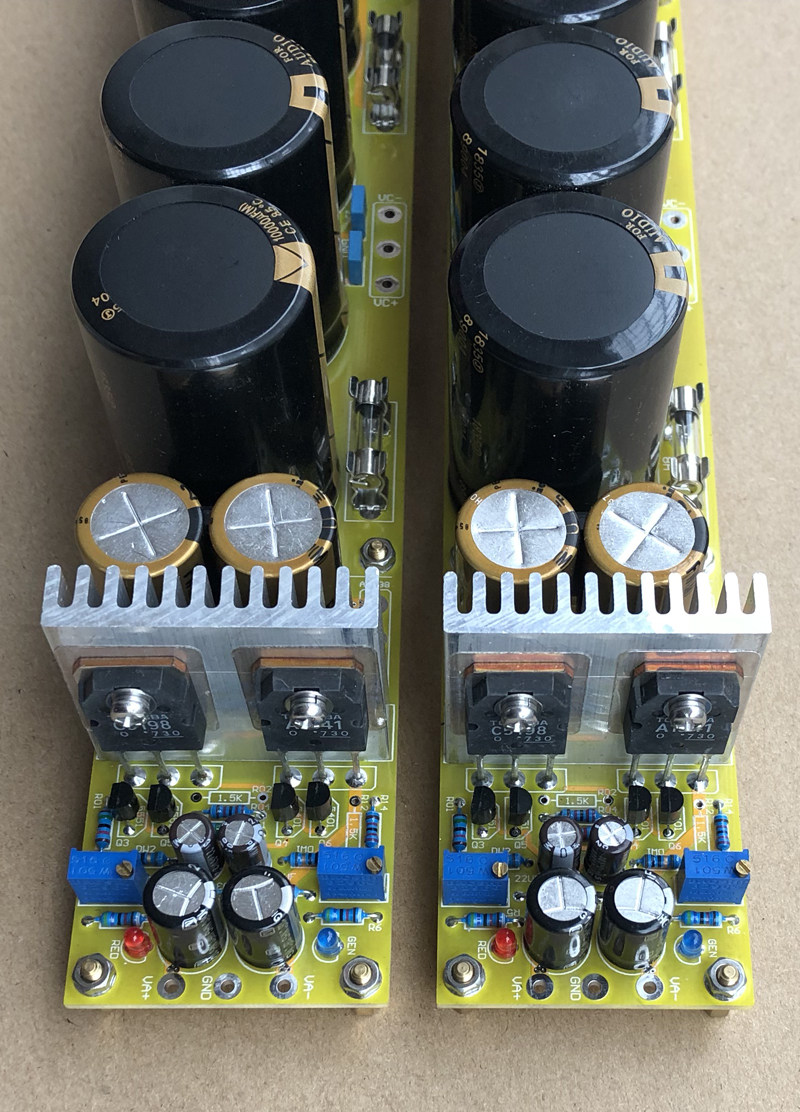

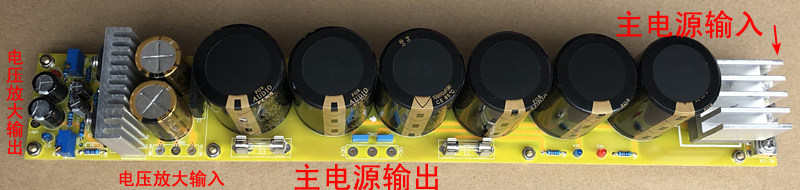

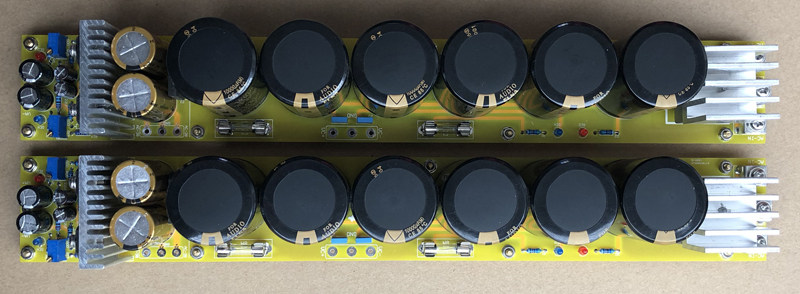

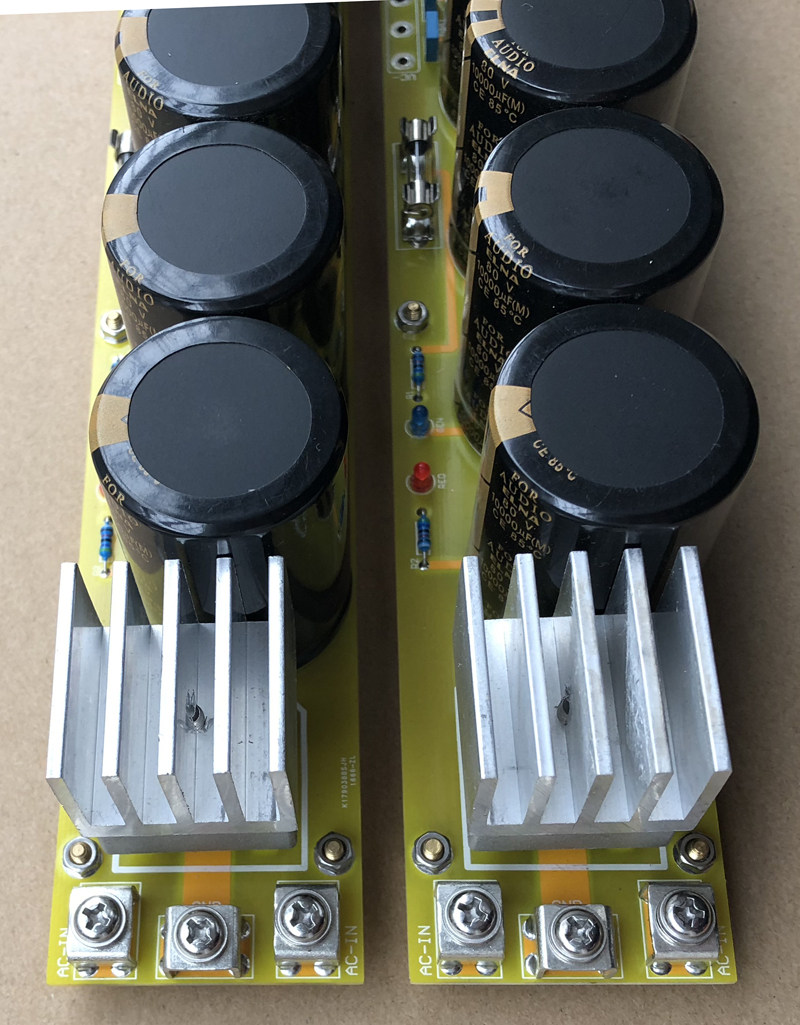

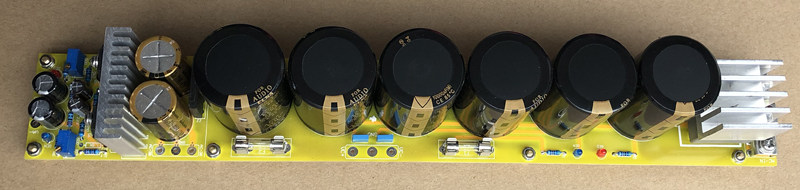

Пластин с длинным выпрямителем A6 имеет 6 конденсаторов, каждый с 10 000 UF, что представляет собой единый вход и один выход, и требуется сгруппировать 2 усилителя.

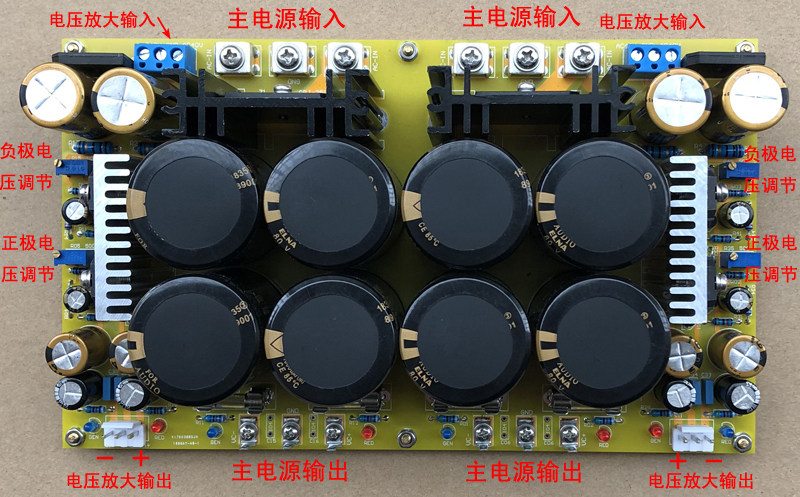

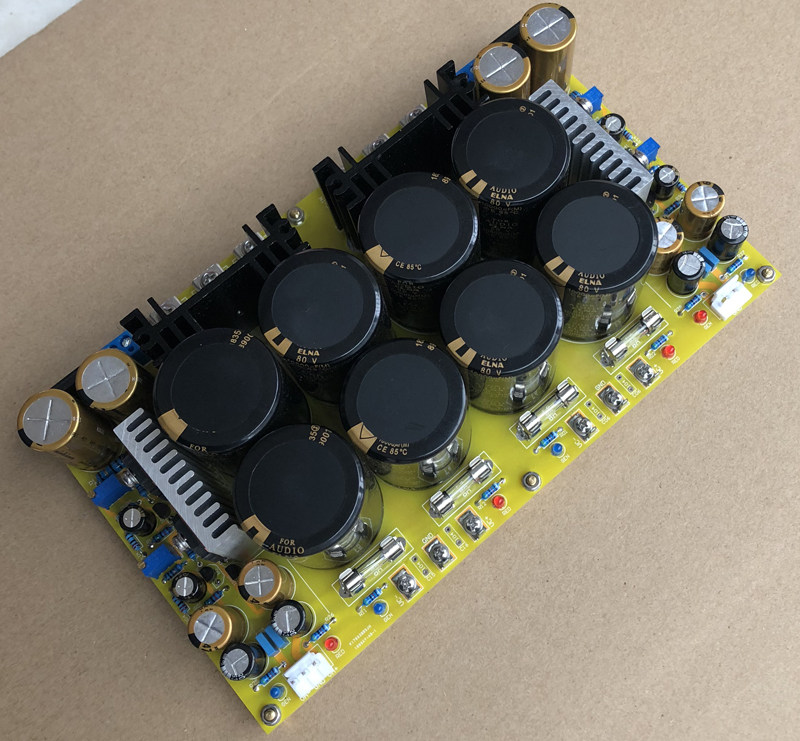

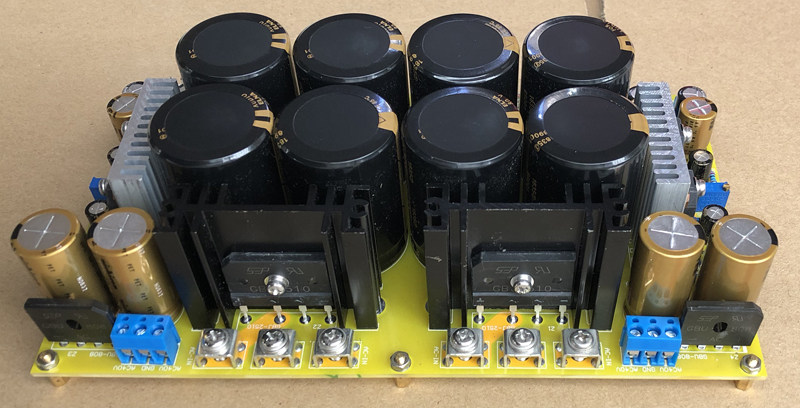

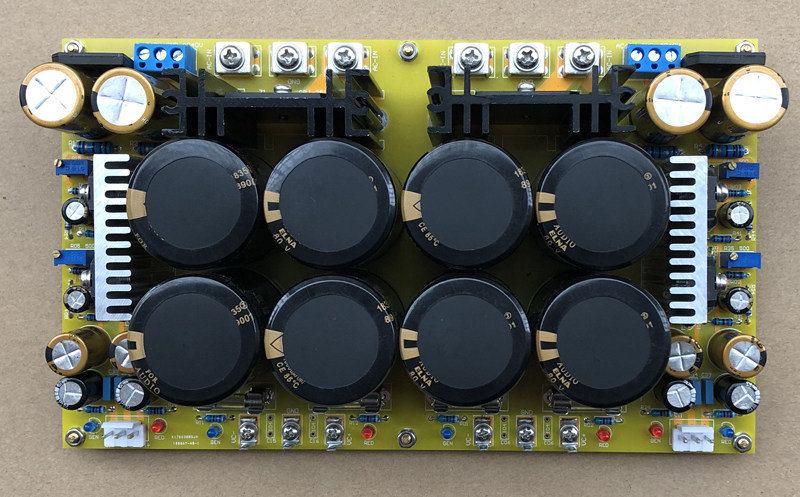

Пластин A8 выпрямитель имеет 4 конденсатора на канал, два канала, каждый с 10 000 мкв, два независимых входа и два независимых выхода. То есть два канала питаются отдельно, и два трансформатора подходят для подачи питания отдельно.
Пластина A6 имеет следующие требования для трансформаторов:
Основной источник питания: 26 В-0-26 В до 42 В-0-42 В (AC) Любое напряжение (6A или выше)
Рекомендуемое напряжение: ток 35V-0-35V (10a)
Усиливание напряжения: 36V-0-36V до 42V-0-42V (AC) Любое напряжение (0,6-1A)
Питание питания защиты докладчиков усилителя: 0-12V 0-12V до 0-18 0-18 (AC 0,5A)
Пластинка A8 имеет следующие требования для трансформаторов:
Основной источник питания: 26 В-0-26 В до 42V-0-42V (AC) Любое напряжение (выше 4А)
Рекомендуемое напряжение: ток 35V-0-35V (6A)
Усиливание напряжения: 36V-0-36V до 42V-0-42V (AC) Любое напряжение (0,6-1A)
Повышение питания платы за усилитель питания: от 0-12 В до 0-18 В (AC 0,5A)
Требуются два идентичных трансформатора, или один трансформатор умножается на 2 в соответствии с вышеуказанными параметрами.
ПРИМЕЧАНИЕ. Поскольку источник питания усиления напряжения использует схему стабилизации напряжения сервопривода, требования к напряжению высоки. Если напряжение ниже 36 В, цепь стабилизации напряжения потерпит неудачу. Если он превышает 42 В, конденсатор фильтров не сможет противостоять противостоянию напряжения.
Относительно уровня напряжения основного источника питания цепи тока усилителя:
Поскольку усилитель мощности класса A работает в нелинейном состоянии, напряжение слишком высокое, стабильность станет хуже, а теплоемкость также увеличится. Следовательно, вы можете выбирать питание при низком напряжении, что не только работает стабильно, но и может приспособиться к большему току, но и недостатком, что мощность станет меньше. Поэтому пользователь решает напряжение основного источника питания на основе его собственных потребностей.
Гарантия оригинальная сторона:
Поскольку конденсатор является устройством с пределом выдержания напряжения, оно не находится в пределах гарантийного применения. Если у конденсатора есть выпуклости и трещины в оценках взрыва, наш магазин не обеспечивает бесплатную замену. Пользователи, которые заменяют его в этом магазине, должны будут нести стоимость компонента, а экспресс -почтовые расходы будут освобождены от возврата один раз в год, а техническое обслуживание на протяжении всей жизни будет свободно от оплаты труда.
|
|
