Одиночный источник питания 20A Schottky Distifier Filter Desecteces of Lider Board Feam
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Нет фильтрационного конденсатора., Включает фильтр 50 В., В том числе 63 В отфильтровал большой конденсатор дисплейсер, В том числе 80 В отфильтровал большой конденсатор дисплейер, Включает в себя фильтр 100 В, большой конденсатор дисплейсер, Без фильтра -конденсатор законченная доска, Заполненная тарелка с фильтрацией 50 В большого конденсатора, Заполненная пластина с фильтром 63 В большого конденсатора, Заполненная тарелка с фильтром 80 В большого конденсатора, Заполненная пластина с фильтром 100 В большого конденсатора |
Просмотр продукта | 20A Schottky Single Filective Filter Plate Plate Plate Bulk/готовая плата | |||||||||||||||||||
| ||||||||||||||||||||
Введение продукта: | | | ||||||||||||||||||
Конденсатор выдерживает напряжение комплекта, составляет 50 В, 63 В, 80 В и 100 В. Размер платы: 135 мм/ширина 72 мм. Высота доски (включая 10 -миллиметровую медную колонку):Без фильтруемого конденсатора 37 мм, с50 В фильтр конденсатор 47 мм, с63 В фильтр конденсатор 62 мм, сКомпакт -конденсатор 80 В 82 мм с100 В фильтр конденсатор 92 мм. | ||||||||||||||||||||
Теплое напоминание. Обратите внимание: вход может быть подключен к трансформатору с двойной мощью (отключение K) или трансформатор с одной мощью (K короткая подключение).!!!!Кроме того: точка k готовой платы отключена по умолчанию. | ||||||||||||||||||||

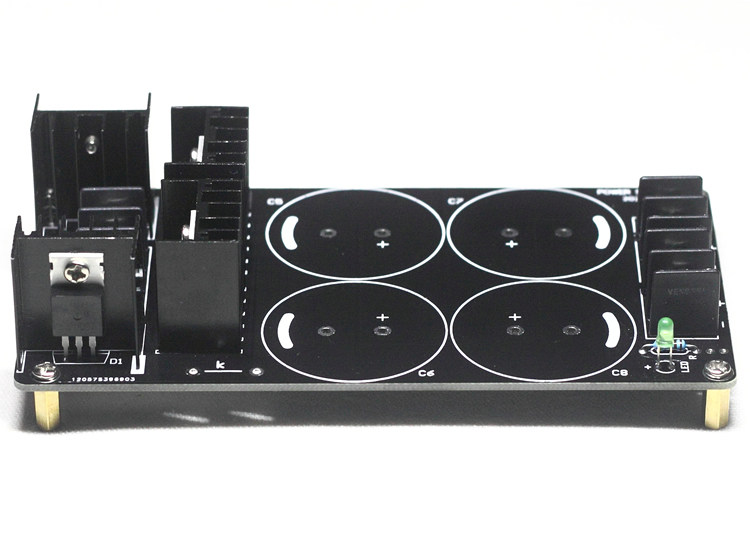

Он использует двухстороннюю черную плату из стекловолокна с толщиной 1,6 мм и хорошим качеством.Приведенная выше рисунок представляет собой изображение, не содержащее фильтрационных конденсаторов для справки во время производства.

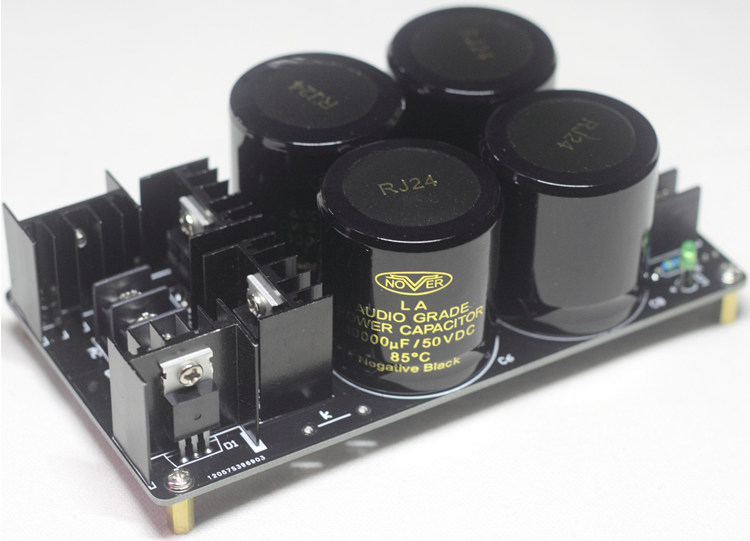

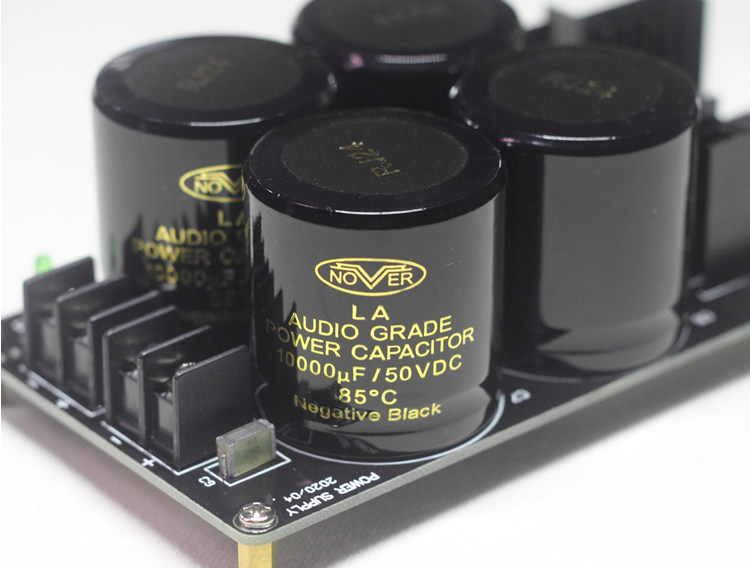

На картинке выше представлена реальная картина 10000 uf/50v British Nover Gold Audio Special Filter Filter Filter Combantor для справки при создании.

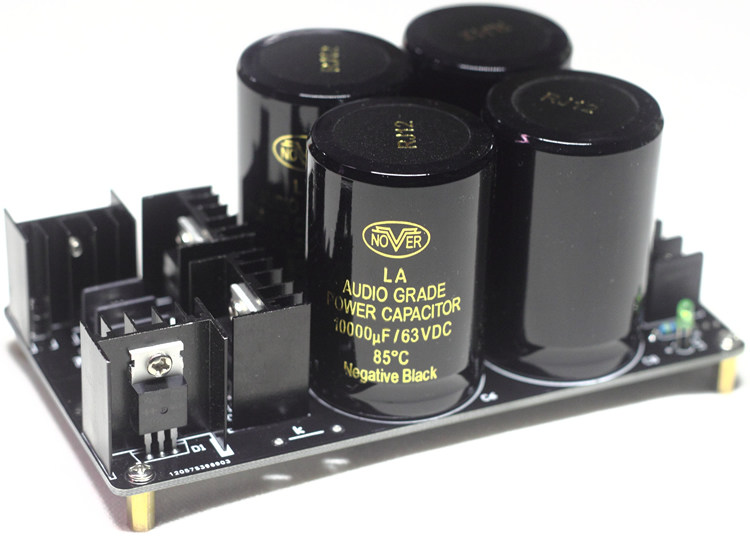

На картинке выше представлена реальная картина 10000 UF/63V British Nover Gold Audio Special Filter Filter Filter Combacitor для справки при изготовлении.

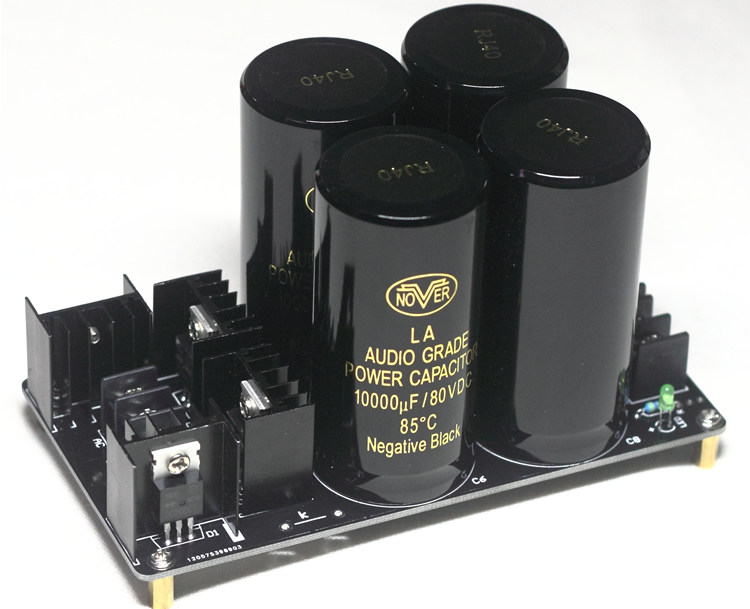

На картинке выше представлена реальная картина 10000 uf/80v British Nover's Gold Audio Special Filter Filter Filter Combantor для справки при создании.

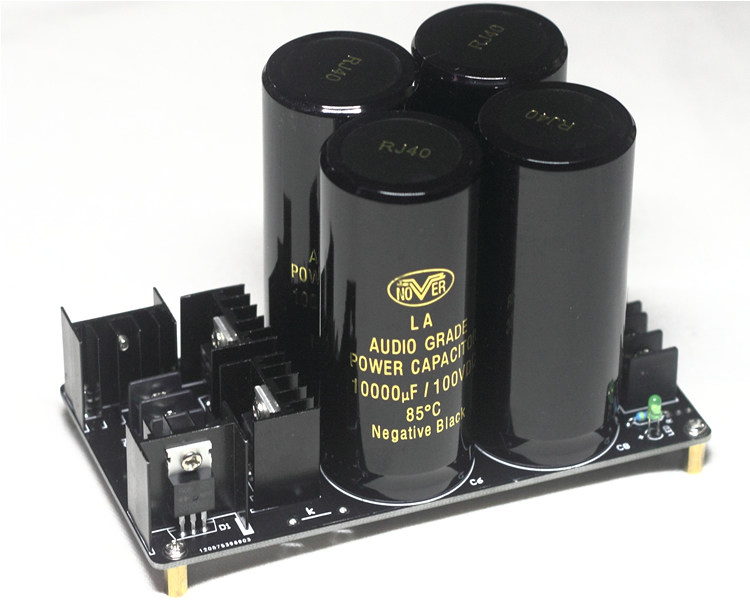

На картинке выше представлена реальная картина 10000 UF/100V British Nover's Gold Audio Special Filter Filter Filter Combantor для справки при создании.
На картинке выше представлена реальная картина 10000 uf/50v British Nover Gold Audio Special Filter Filter Filter Combantor для справки при создании.

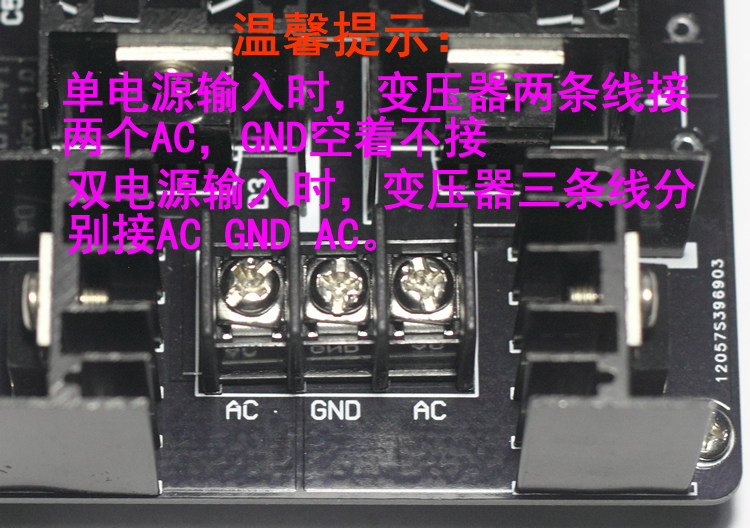

При вводе одного источника питания две выходные линии трансформатора подключены к двум AC входного сиденья платы, а GND в середине пуст и не подключен.Когда вход ввода двойного питания вводится, три выходных линии трансформатора подключены к AC GND AC соответственно.Пожалуйста, не подключайте неправильное соединение, так как неправильное соединение может сжечь трансформатор или стек моста.

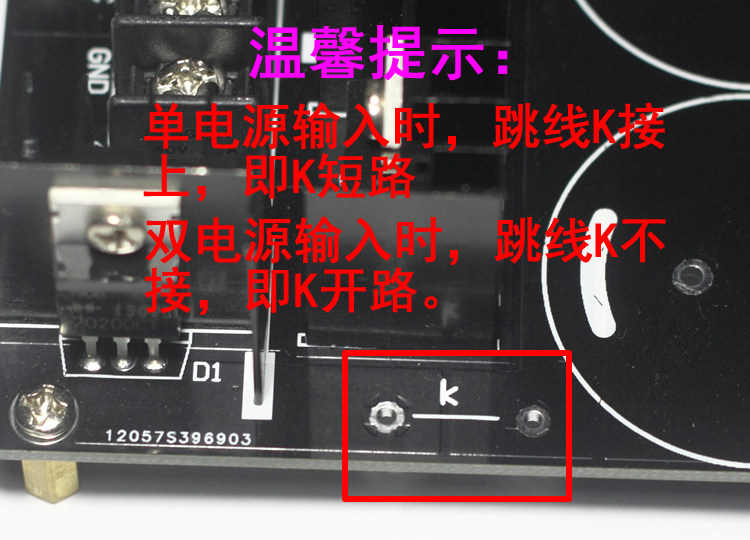

Пожалуйста, обратите внимание на Jumper K: Когда вход один источник питания подключен к перемычке K, то есть K является коротким замыканием.Когда ввод двойного источника питания вводится, перемычка k не подключен, то есть k открыт.Пожалуйста, не подключайте неправильное соединение, так как неправильное соединение может сжечь трансформатор или стек моста.

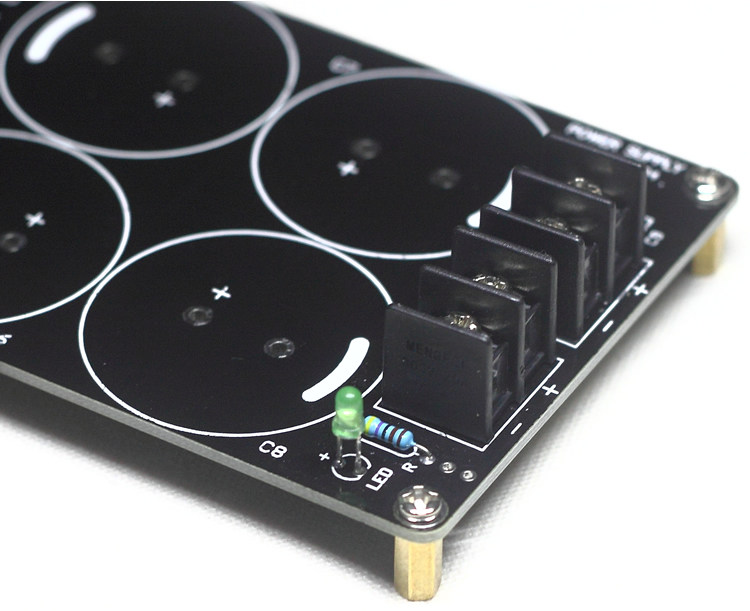

Выходной конец имеет светодиодный дисплей, который удобен для наблюдения за рабочим статусом платы.

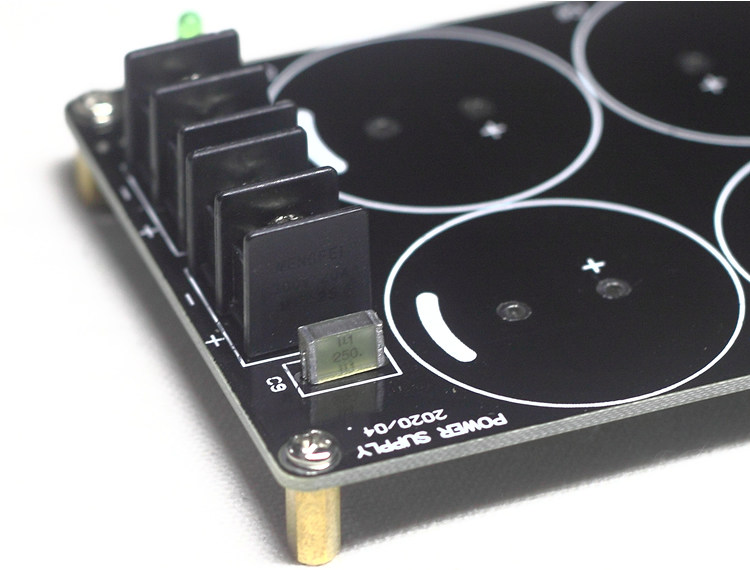

Выходной конец имеет высокочастотный фильтр-конденсатор для вышивки Siemens Epcos в тысячу слоев, чтобы устранить высокочастотный беспорядок.
Соответствующий конденсатор Nover имеет 4 типа выдержанных напряжений для 50 В/63 В/80 В/100 В.
