15a Высокий ток, регулируемый регулируемым источником питания, 317+431+пробирки с высокой мощностью

Цена: 1 094-4 057руб.    (¥20)
Артикул: 960787921488

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:小余电子园
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет

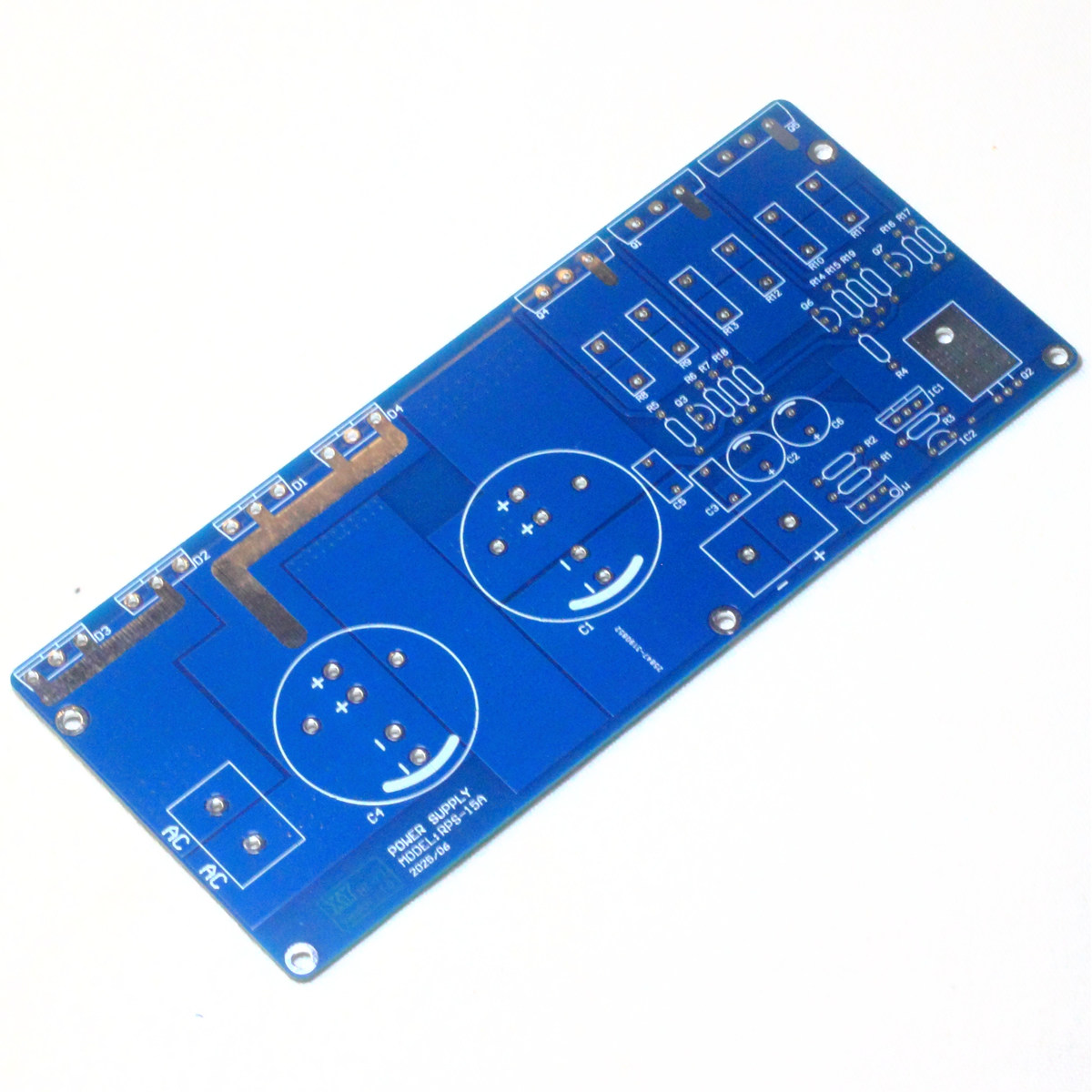

  • Пустовая плата печатной платы (исключая любой компонент)
  • Детали (за исключением двух больших конденсаторов)
  • Детали (включая два больших конденсатора)

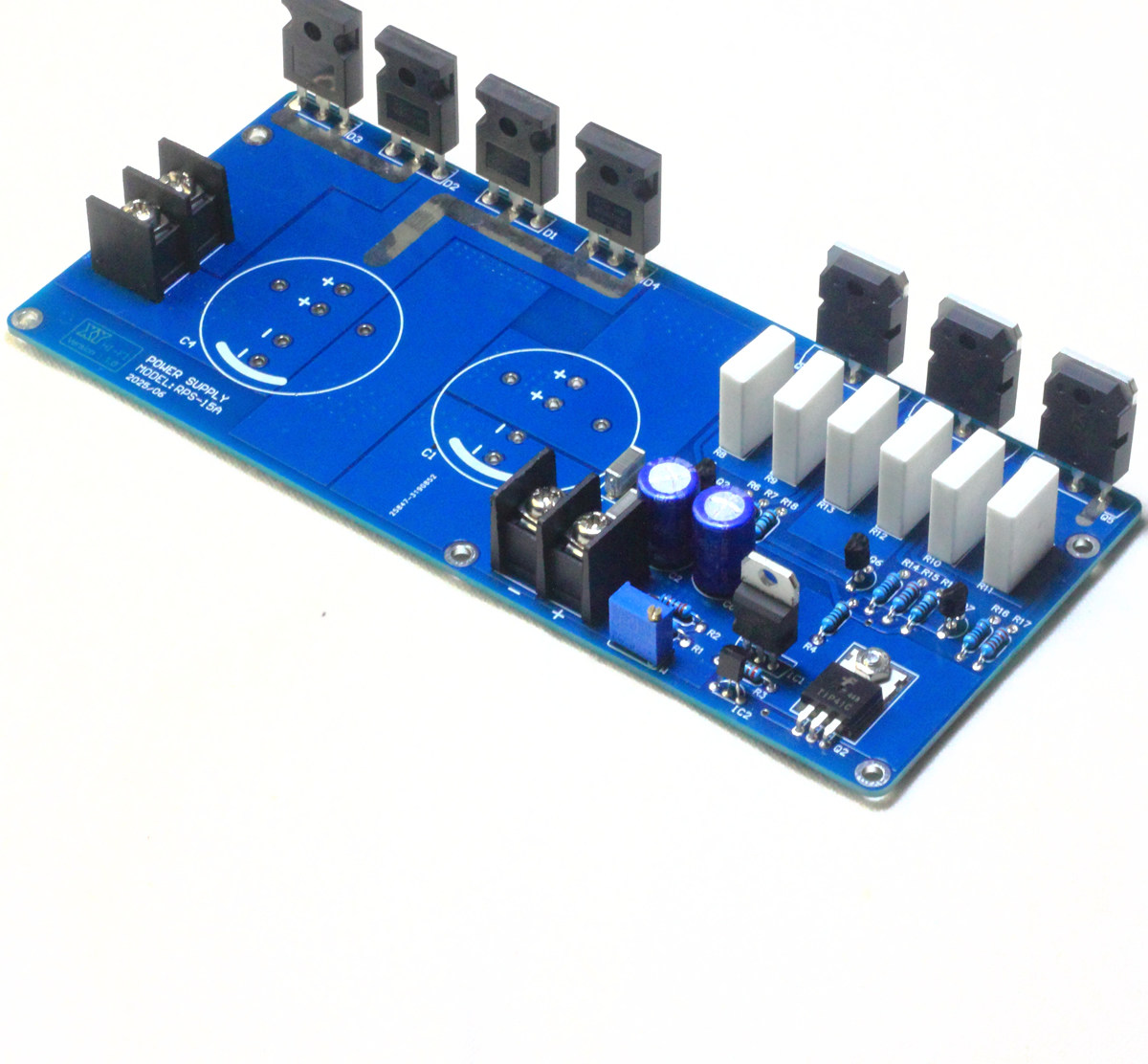

  • Готовая плата (без учета двух больших конденсаторов)

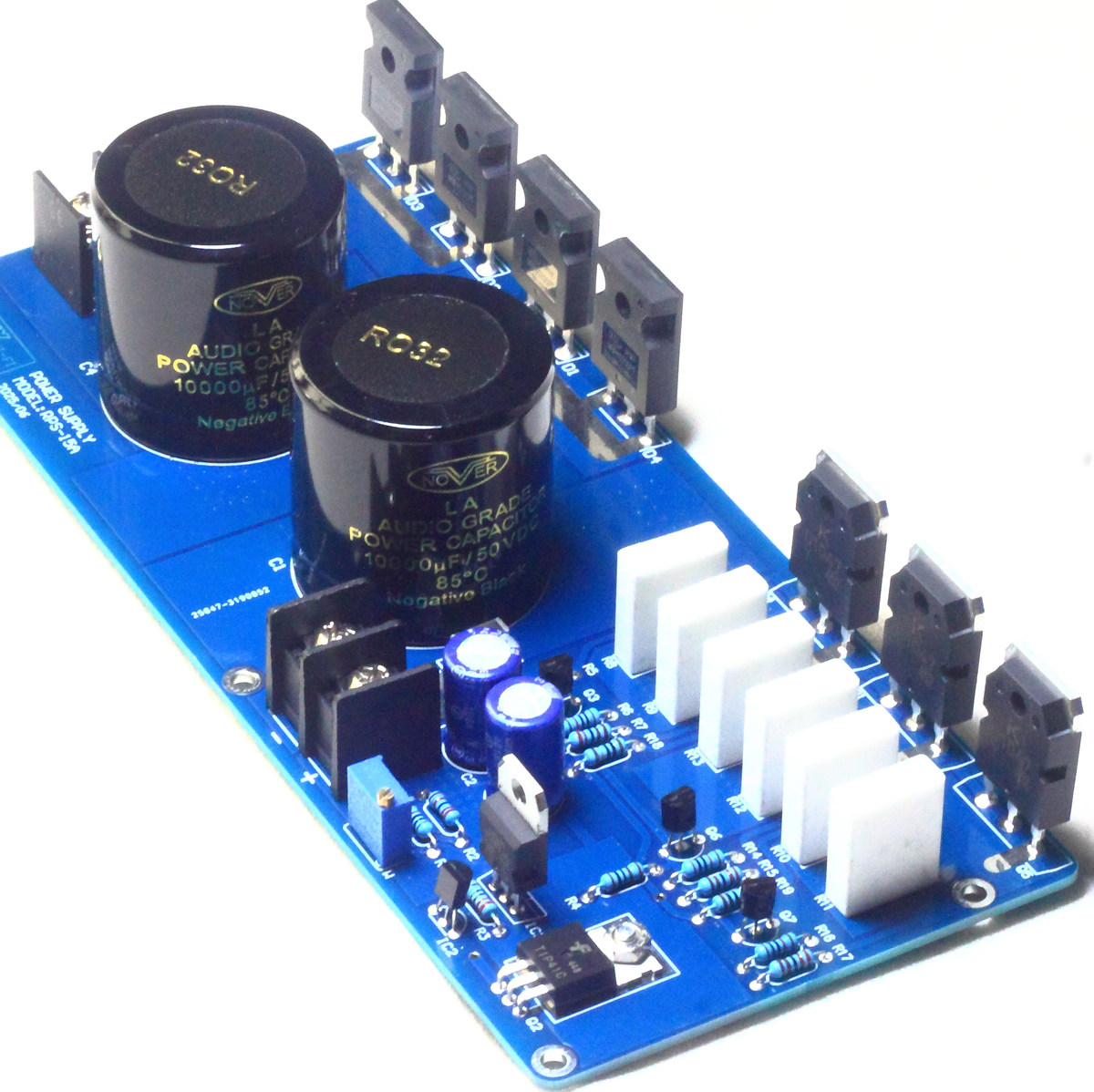

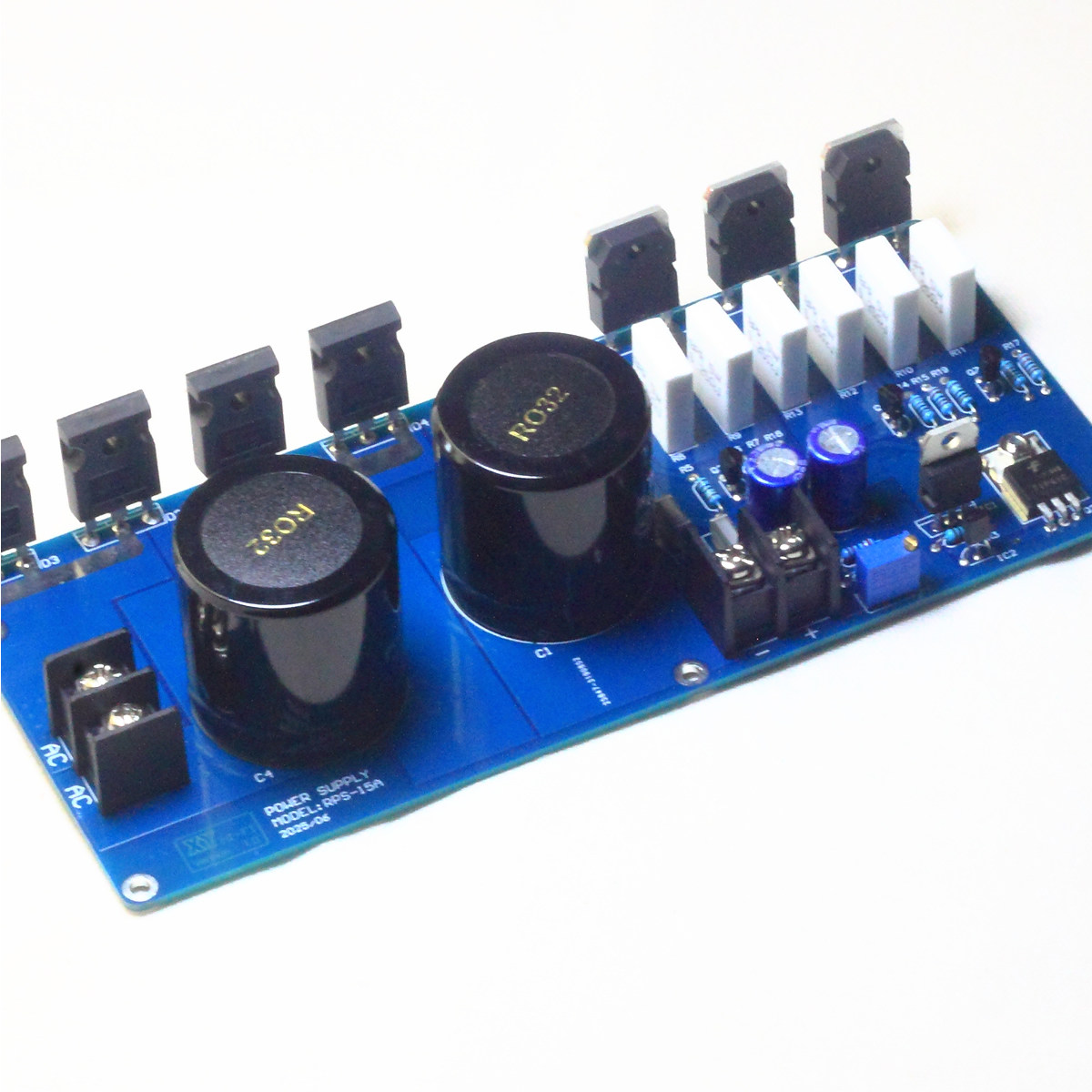

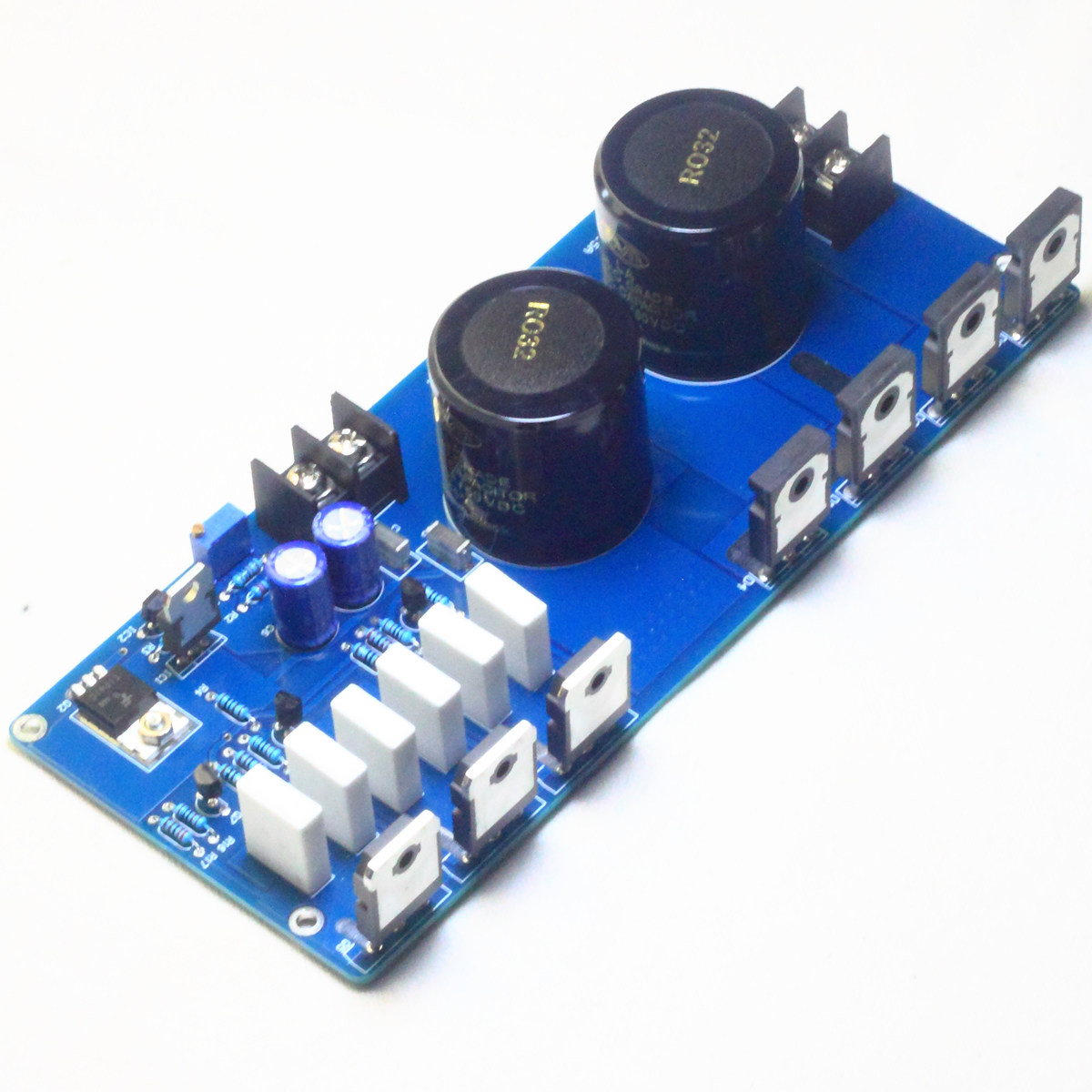

  • Готовая плата (содержит два больших конденсатора)
  • Радиатор (две штуки)
Добавить в корзину
Другие товары этого продавца
¥16339руб.
¥14.8313руб.
¥4.596руб.
¥5106руб.
  • Информация о товаре
  • Фотографии
Цвет: Пустовая плата печатной платы (исключая любой компонент), Детали (за исключением двух больших конденсаторов), Детали (включая два больших конденсатора), Готовая плата (без учета двух больших конденсаторов), Готовая плата (содержит два больших конденсатора), Радиатор (две штуки)

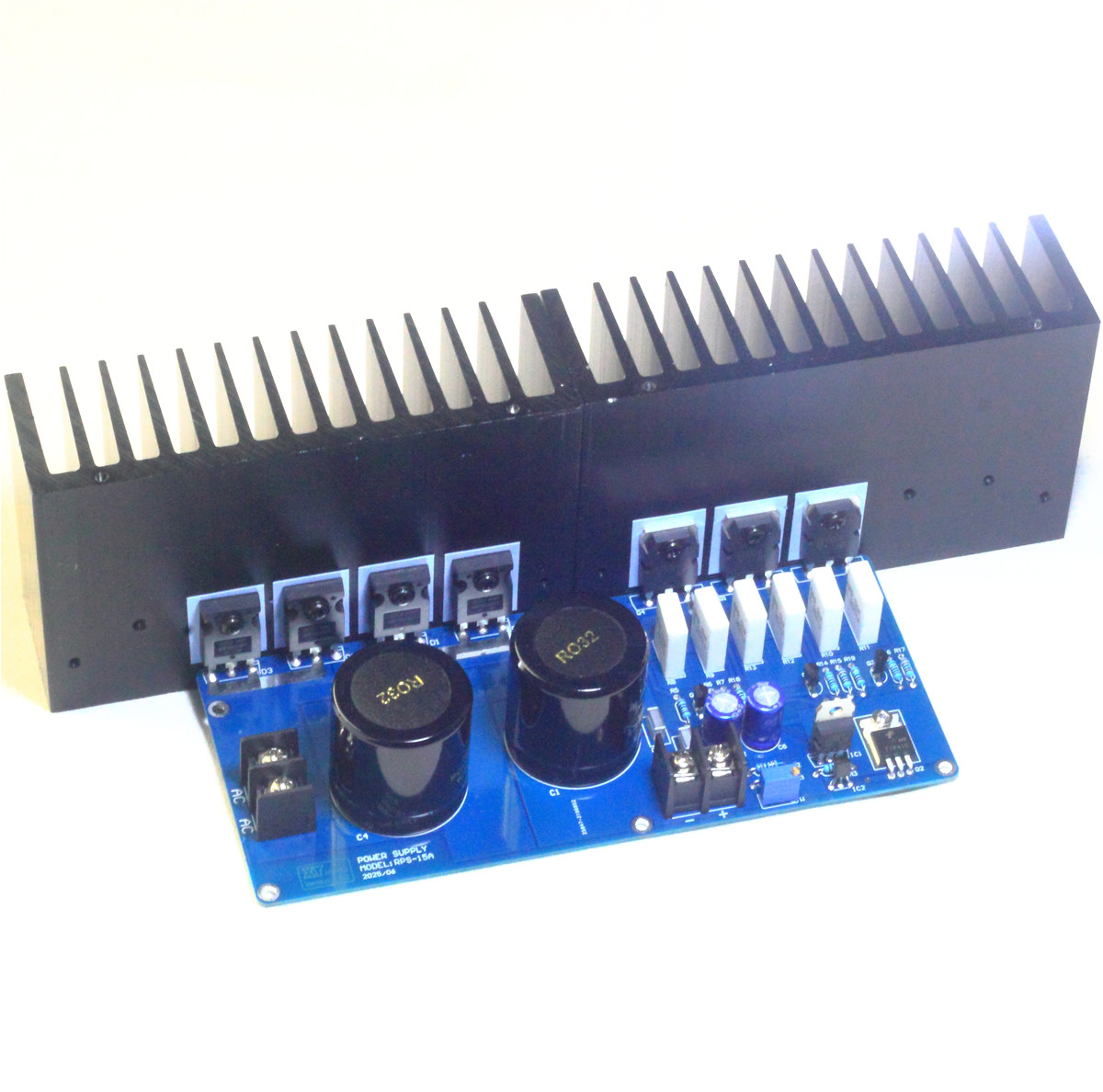

     Схема использует чип стабилизации напряжения LM317, TL431 в качестве эталона, три мощных труб расширяют ток, а трубка Шоттки используется для выпрямления, с широким регулируемым диапазоном и ограничивающим выходным током, с током, ограничивающим ток около 15А.Большой фильм фильтров - Nover (10000UF/50V).LM317 и TL431 являются импортированными и оригинальными, а в большой трубе используется оригинальная KTD1047 или 2SD1047.


Размер доски: длиной 185 мм, шириной 80 мм, высота около 38 мм (за исключением нижних сварочных ног)
Ввод: AC 6V-26V
Вывод: DC 3.3V-28V

Выходная мощность: 200 Вт
Выходной ток: максимум 15a (выходной ток может быть больше, если падение напряжения невелика, а чем больше падение напряжения, тем меньше выходного тока.)

Большой фильтр -конденсатор: максимальный диаметр поддержки 35 мм, расстояние в ногах 10 мм niuhorn.

     Это схема стабилизации стабилизации напряжения вниз, и входное напряжение должно быть выше, чем выходное напряжение примерно на 3-5 В (напряжения на большом конденсаторе фильтра).
     Рекомендуется не быть слишком большим для падения напряжения между входом и выходом.Чем больше падение давления, тем больше тепло, генерируемого трубой, поскольку оно линейно регулируется, тем тепло, генерируемого большим количеством, площадь радиатора должна быть большой, а вентилятор следует добавлять при необходимости.


     Массовые детали и готовые доски не поставляются с радиаторами и не продаются в комплекте. Друзья, которым нужны радиаторы, фотографируют отдельно, и есть возможность приобрести радиаторы отдельно.
