Линия NEC Real UPC1237 защитная плата спикера содержит исправленную плату фильтра
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Защита от сверхтока
- Нет защиты от перегрузки
| Цвет: | Защита от сверхтока, Нет защиты от перегрузки |

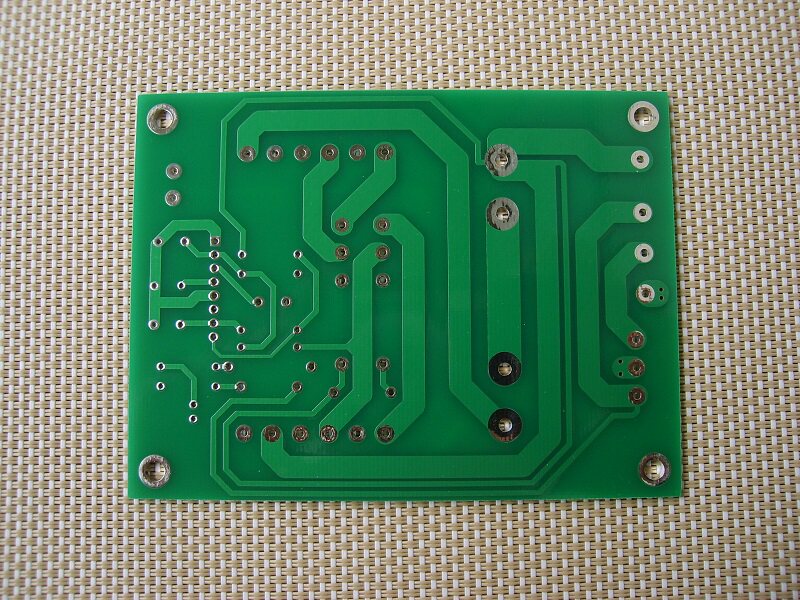

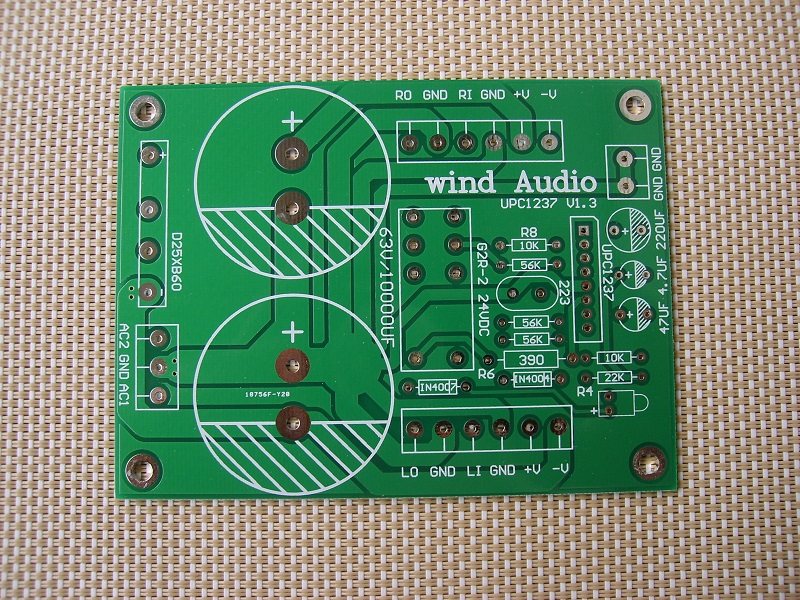

Пустая плата поставляется без каких-либо компонентов. Тот, который имеет защиту от перегрузки по току, подходит для нашей платы усилителя мощности серии UPC. Если ваша плата усилителя мощности не поддерживает эту функцию, выберите плату без защиты от перегрузки по току.
Схема содержит выпрямление и фильтрацию мощности, в которых могут разместиться большие конденсаторы диаметром 35 мм. Он оснащен выпрямительным мостом высокой мощности 25 А/1000 В и оснащен известным в отрасли чипом защиты динамиков UPC1237 для защиты ваших динамиков и усилителей. Параметры компонента отмечены на плате, что упрощает его изготовление. Для UPC1237 нет необходимости настраивать дополнительный источник питания.

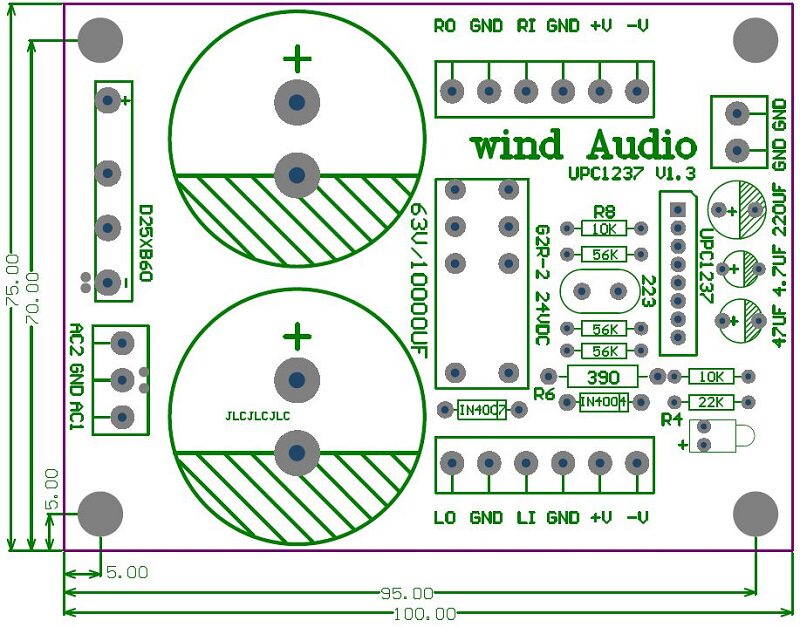

Размер доски: 100*75 мм
Расстояние между винтовыми отверстиями: 95*70 мм
инструкции:

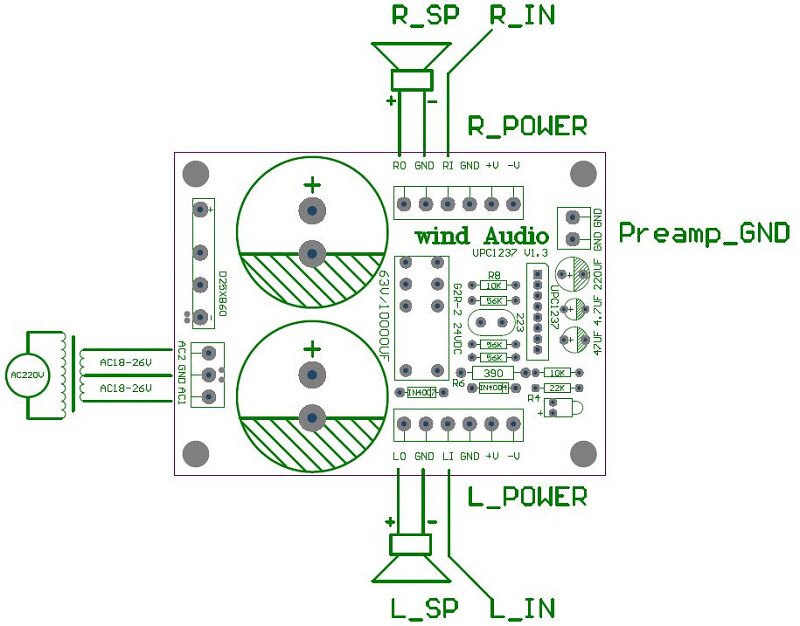

Схема подключения без защиты от перегрузки по току:

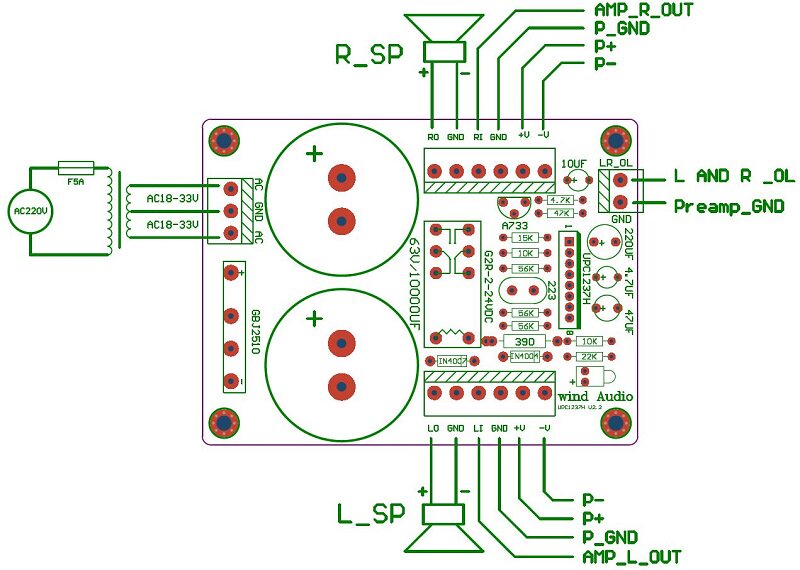

Схема подключения с защитой от перегрузки по току (требуется поддержка платы задней сцены):
