Голосовой модуль MP3 OE6590-10P, последовательный порт, кнопка TF-карты, указанная дорожка для воспроизведения музыки на U-диске с усилителем мощности 3 Вт

Цена: 170-423руб.    (¥8)
Артикул: 563675344584

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:湖南创新海洋电子
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Карта памяти TF 128M
Добавить в корзину
Другие товары этого продавца
¥681 437руб.
¥1112 346руб.
¥10212руб.
¥45951руб.
  • Информация о товаре
  • Фотографии
Цвет: Полная версия, Карта памяти TF 128M
.USB может быть загружен компьютером, чтобы управлять голосом, не будучи оснащенным специальным голосовым загрузкой.
Покупки партий предоставляют бесплатную запись, редактирование голосового файла, сжигание голосового файла  СущностьСоответствующая плата за запись взимается на ранней стадии закупок выборки, а плата за запись поплачивается партиями.
После того, как он забрал ребенка, оставьте 163 или QQ почтовые почты.

Адрес загрузки технического описания OE6590-10P:http://www.oeshy.com/html/9840172352.html

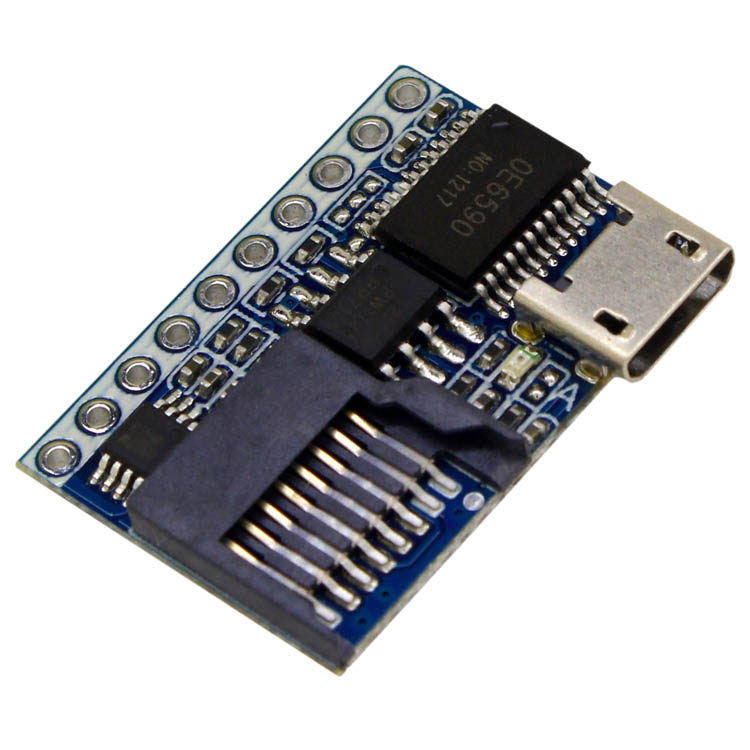

Модуль OE6590-10P (модуль MP3), полнофункциональная версия: сФЛЭШ/TF-карта/USB,Звуковые файлы имеют формат MP3/WAV. Длина файла не ограничена и зависит только от емкости накопителя. FLASH поддерживает 128 Мбит, TF-карта/U-диск поддерживает 32 ГБ. USB-подключение к компьютеру для прямой замены голосовых файлов.







1 Обзор

OE6590-10Pголос(MP3) — это высокопроизводительный продукт, выпущенный компанией Shenzhen Ocean Electronics Co., Ltd.ПопуляризацияГолосовой модуль(расстояние между контактными площадками2,54 мм между расстоянием), поддержка модулейДекодирование MP3, WAV,Полная функцияПоддержка модуляFlash/TF Card/U DiskТри способа хранения.USBКомпьютерВы можете напрямую обновлять содержимое флэш-карт и TF-карт и поддерживать файловые системы FAT16 и FAT32.Такие функции, как воспроизведение определенной музыки и управление громкостью, можно выполнить с помощью простых команд последовательного порта.Методы управления модулями делятся натриВиды: UARTПоследовательный портУправление (полностью функциональное),Реализация внешних ключей расширения интерфейса KEY.Управление функцией MP3и5 ключейУказанный трекУправление (индивидуальное управление звуком),Интерфейс INF можно настроитьИнфракрасное дистанционное управление (управление в соответствии с функцией дистанционного управления).Модульная лентаУсилитель мощности 3 Вт может напрямую управлять динамиками мощностью 4 Ом мощностью 3–20 Вт.OE6590-10PВ основном ориентированный на область применения голосовых продуктов среднего и высокого класса, звуковой эффект этого продукта очень хорош и является мощнымМп3-плеер.

2Поле приложения

★Мп3-плеер            ★Queuer

★Автобусная газетная станция     ★Контроллер воды

★торговый автомат            ★Потребитель

★Ингбин вещания           ★Машина посещаемости

★система безопасности              ★POSмашина

★Умный инструмент и инструмент         ★Умные игрушки

★продуктКомментарий           ★Кричать

★Автомобильная электроника

3 функции продукта

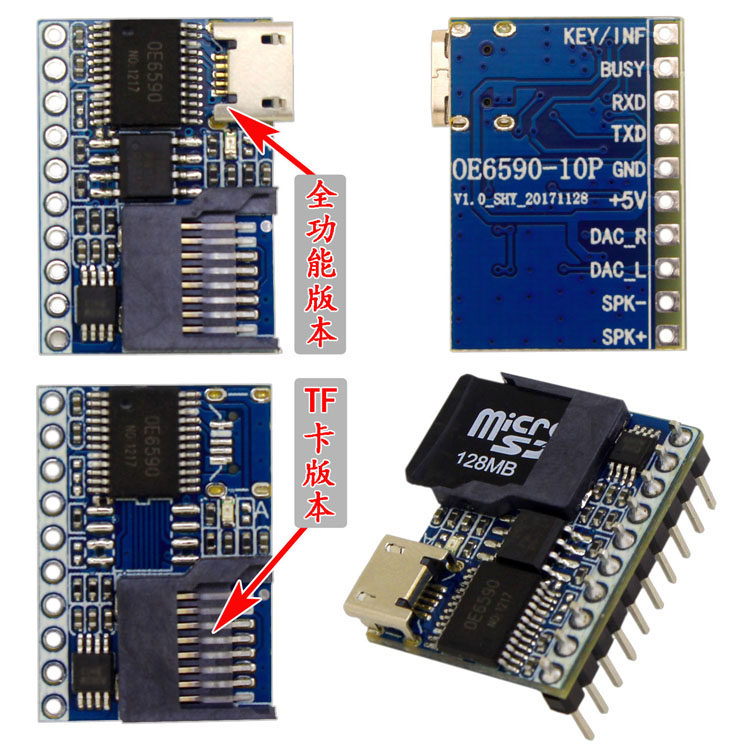

★OE6590-10PПолная версия,принестиFLASHПамять16M,проходитьUSBПодключите компьютер, чтобы отобразитьFlash/TF Cardбуква диска для обновления аудиофайлов.OE6590-10P одиночный TFКарточная версия, безFALSHПамять и USB-порт.

★Производство голоса легко, вы можете напрямуюАудиофайлы в форматах MP3 и WAV следуют за номером 001,002.……После нумерации скопируйте непосредственно на TF-карту или U-диск, поддержитеПоддержка скорости отбора проб(КГц): 8/11,025/12/16/22,05/24/32/44,1/48Предметы

★24БитDACВывод, поддержка динамического диапазона90dB, Поддержка соотношения сигнала85dB;

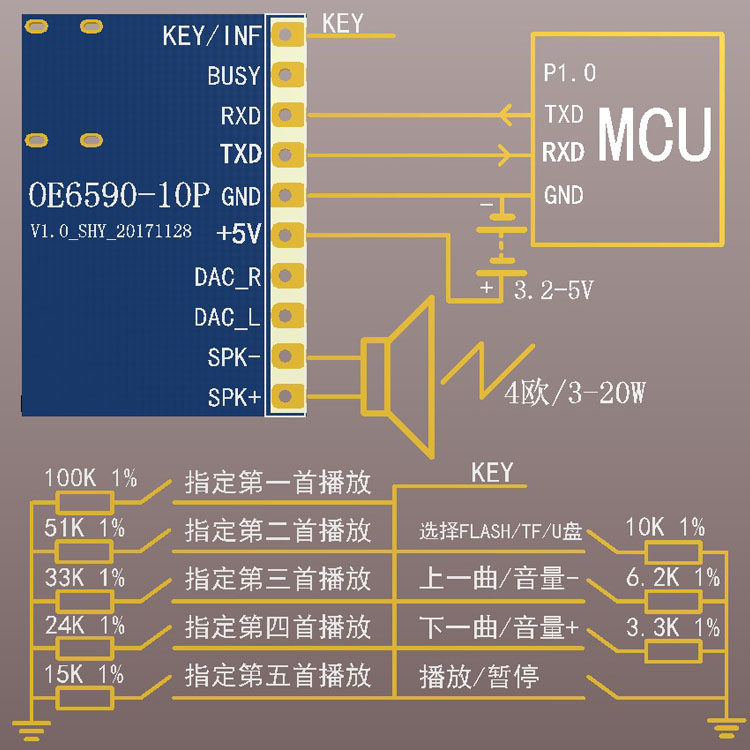

★поддерживатьтриРежим управления:Управление последовательным портом UART (полностью функционально),KEYУправление ключами,сделанный на заказINFИнфракрасное дистанционное управление (управление в соответствии с функцией дистанционного управления).

★Поддерживает воспроизведение любого сегмента голоса,Аудиоданные сортируются по папкам, поддерживается несколько100папки, каждая папка может быть назначена1000Первая песняПредметы

★поддерживатьFAT16,FAT32Файловая система, поддержка32GизTFКарта, поддержка32GизUтарелка,128MБайтНОРФЛЭШ.

★30Уровень звука может быть отрегулирован,5сортEQСкорректирован (Звуковой эффект эквалайзера).

★Рабочее напряжение  Система питания 5 В: 3,2 ~ 5,1 В постоянного тока.

★Высокое качество звукаВыход цифрового усилителя мощности 3 Вт.

★Источник питания 5 В, ток покоя 13-17 мА.

★Подключение -ин в функции, вы можете вставить голосовую рекламу при трансляции голоса. После воспроизведения голосового объявления продолжайте воспроизведение ранее прерванного голоса.

★Воспроизвести пять назначенных трековРежим триггера можно настроить нажатием кнопки: импульсный повторяющийся триггер, импульсный неповторяющийся триггер, цикл удержания уровня и цикл без удержания уровня.

★Поддержка драйванаушники 16 Ом,Требуется последовательная конденсаторная схема наушников.,SNR = 90 дБ, обратите особое внимание на выход для наушников.интерфейсНе могу забрать рог;

★ПартияПользовательская зонаФЛЭШ-память 8M/16M/32M/64M/128M (экономия стоимости TF-карты/U-диска).Полная функцияСтандартный ременьВСПЫШКА 16М.

4Определение точек и размер упаковки



Пин код

OE6590-10P

Пин код

OE6590-10P

Название трубки

Описание функции ноги

Название трубки

Описание функции ноги

1

KEY/INF

Функция кнопки KEY, расширенная кнопка.

INFсделанный на заказФункция инфракрасного приема.

6

+5V

Подключитесь к источнику питания 3,2 В-5..1V

2

BUSY

модульиндикация статуса занятости

Низкий уровень указывает на холост

7

DAC_R

Выход на наушники, правый канал

3

RXD

Последовательный портДанные получения,UART

8

DAC_L

Выход на наушники, левый канал

4

TXD

Последовательный портДанные отправки,UART

9

SPK-

3WВыход усилителя, подключенный к динамику -

5

GND

земля

10

SPK+

3WВыход усилителя, подключенный к динамику+









UARTОписание функции режима последовательного порта
Формат команды протокола





Начинать

длина

Эксплуатационный код

параметр

Конечный код

0X7E

см. ниже

см. ниже

см. ниже

0XEF



Описание кода команды кандидата

Код команды (шестнадцать вход)

определение

описывать

7E 02 01 EF

Следующий трек

Инструкция запускает следующую музыку.Когда музыка воспроизводится, отправьте инструкции Trigger Play Music.Вернуть строку в качестве кодаOK

7E 02 02 EF

Предыдущая часть

Инструкция запускает воспроизведение музыки.При воспроизведении музыкальной музыки отправка инструкций может вызвать музыку после игры.Вернуть строку в качестве кодаOK

7E 04 0300 01 EF

Укажите песню воспроизводится

Указать0xO001Файл воспроизводится, и его воспроизводится индекс файлов, который влияет на порядок хранилища файлов.Вернуть строку в качестве кодаOK

Примечание:FLASH(0-200Файл)Uтарелка/TF(0-65535Отдельный файл)



Играть

Десять мультикомбинирования, останавливая игру.Вернуть строку в качестве кодаOK

Отправить один раз:7E04030001EF 7E04030002EF 7E04030003EF 7E04030004EF 7E04030005EF

7E 02 04 EF

объем+

Объем триггера инструкции увеличивается на уровне.Вернуть строку в качестве кодаOK

7E 02 05 EF

объем-

Объем триггера инструкции уменьшается на уровень.Вернуть строку в качестве кодаOK

7E 03 061E EF

Указанный объем

Настройки инструкции1Eобъем(30сорт).Вернуть строку в качестве кодаOKСущностьУровень объема30Уровень соответственно00~30,в00Немой,30Уровень является объемом.

7E 03 0701 EF

УказатьEQ(Звуковой эффект)

Настройки инструкции01Звуковой эффект.Вернуть строку в качестве кодаOK

Вместе5Уровень может быть установлен00-05Сущностьв00Без звуковой обработки.

7E 03 0901 EF

Укажите оборудование для воспроизведения

Спецификация инструкции01Играющее оборудование (TFКарта).Вернуть строку в качестве кодаSDIOKСущностьВыделенные потребности устройства воспроизведения200msИнициализируйте, другие инструкции выполняются после завершения инициализации.

 Есть пять типов оборудования:U/TF/AUX/SLEEP/FLASHСущностьсоответственно00-04.

Вернуть строку в качестве кодаSDIOKПокажите выборUтарелка.Вернуть строку в качестве кодаSDIOKПокажите выборTFКарта.Вернуть строку в качестве кодаSPIПокажите выборFLASH

7E 02 0C EF

Сброс модуля

Подведите модуль и перезапустите.Вернуть строку в качестве кодаOK.

Время сброса1.5-3SСущностьВремя сброса должно быть определена в соответствии с количеством файлов в устройстве.

7E 02 0D EF

играть

Настройка инструкции воспроизведение.Вернуть строку в качестве кодаOK

7E 02 0E EF

Пауза

Модуль настройки инструкции приостановлен.Вернуть строку в качестве кодаOK

7E 03 0F01 EF

Переключение папки вверх и вниз

Спецификация инструкции01Следующая папка.Вернуть строку в качестве кодаOK.

Указать00Предыдущая папка.противFLASHЭта статья Инструкция недействительна.

7E 03 1100 EF

Циклический режим

Спецификация инструкции00Все цикл.Вернуть строку в качестве кодаOK.

00Представляет весь цикл,01Указывает на одну петлю.
