Голосовой модуль последовательного порта OE6590-16P с усилителем мощности 3W MP3 Указывает трек USB Copy and Play

Цена: 288-558руб.    (¥10)
Артикул: 39836459129
Доставка по Китаю (НЕ включена в цену):
126 руб. (¥7)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:孙海洋ocean
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • Стандартный модуль Flash 16 Мбит
  • Модуль, наушники, сделано на заказ
  • Индивидуальная 32M_ Flash
  • Индивидуальная 64M_ Flash
  • Настроенная 128M_ вспышка в партиях
Добавить в корзину
Другие товары этого продавца
¥681 223руб.
¥1111 996руб.
¥581 043руб.
¥3.563руб.
  • Информация о товаре
  • Фотографии
Сортировать по цвету: Стандартный модуль Flash 16 Мбит, Модуль, наушники, сделано на заказ, Индивидуальная 32M_ Flash, Индивидуальная 64M_ Flash, Настроенная 128M_ вспышка в партиях, Tom Ford, карта памяти, 128м

OE6590-16P Стандартный 16M МодульЦитировать
Менее 100Цена продажи: 18 ￥ ￥(Укажите сделку, пожалуйста, обвалена, пожалуйста, не тратьте все время)
100 от:   16 ￥
Из 1000: 15 ￥
С 2000: 14 ￥ (100 упаковок, 100 статическая вакуумная упаковка)

Плюс 6 налоговых точек, самые низкие 300 ￥ запуск, не хватает 300 ￥ 20 ￥ налогов.НДС счета (электронные счета).Добавьте 5 налоговых точек выше ￥ или выше, и добавьте 4 налоговых точка выше 5000 ￥ или более.

Продукты серии цифровых усилителей

OEP3W 2.54 -Дистанция Прохождение цифровой цифровой панель D Class D Ultra -Small Том 5V Differial

OEP20W Монопольный цифровой цифровой портал модуль D Класс 12V Фильтрация питания различных дифференциальных дифференциальных дифференциальных расстояний

OEP30W Monopoly Digital Digital Plate Модуль D класс 12 В ЖКД TV 10/15/20/35W TDA8932

Модуль цифрового усилителя с 3 Вт.
￥3.00		Односторонний модуль цифрового усилителя 20W
￥4.00		30W одноканальный цифровой модуль усилителя
￥6.00


OEP30WX2 Двухканальный двухканальный цифровой рабочие модуль D -тип 12V ЖК -телевизионный усилитель 10/15/20W

OEP50WX2 Voice Digital Panel 24V 100W Super TDA7492 7498 TPA3116D2 3118

OEP20W Wusheng Merid Single Digital Digital Digital Plate Модуль D класс 5 5/10/15W Super TDA2030A

Модуль двухканального цифрового усилителя 30 Вт
￥7.00		Модуль двухканального цифрового усилителя 50 Вт
￥22.00		20W Одностороннее цифровое рабочее место
￥9.00

TAS5630/Dual -Channel Ultra -Light Cannon/D Digital Panel/High Power/Stage/OEP300WX2

12 В единого питания NE5532 готовая отделка

Класс A/12V источник питания/стерео/низко -пропускной фильтр/Ультра -вес/басовый пистолет/передний тон/передняя плата увеличения

TAS5630 Digital Power Plate 600W
￥168.00		Спереди с одной мощностью -увеличение настройки платы
￥23.00		Одиночный источник питания с низкой панель
￥98.00

Продукты серии голосовых модулей

OE6590 Voice Module/MP3 -последовательный порт/TF Card/U Disk/Music Module с мощностью 3W -усилителя USB -замена голоса

Syn6288-A Голосовой модуль TTS Бесплатная запись Smart Home Бесплатный тест динамиков

OE6388A Бесплатная запись модуль синтеза голоса китайского голоса с усилителем мощности 3W Push 4 евро 3-20 Вт Совместимые с XFS4240

MP3 -модуль OE6590 MP3 модуль
￥18.00		SYN6288-A модуль голоса
￥56.00		OE6388 модуль синтеза голоса
￥90.00

Touch Module Product

OE-TP емкость сенсорного переключателя модуль переключателя цифрового сенсорного сенсора слегка касается вывода TTL TTL

OE-TP конденсатор Touch Clothing Light Touch Stucking Module цифровой датчик сенсора LED10A Curriver Current

OE-TP конденсатор сенсорный кнопка Light Touch Stucking Module цифровой сенсор светодиод без полюса 10а

Кнопка касания (переключатель) вывод TTL
￥7.00		Кнопка касания (переключатель). Ток драйвера 10A
￥8.00		Кнопка Touch (Switch) Wuxi Dumming 10a
￥9.00

Boost Series Products



8 Вт бустерная линия USB зарядка сокровища 5V напряжение 9V12V маршрутизатор световой кошачий кошка

8 Вт бустерная линия USB зарядка сокровища 5V напряжение 9V12V маршрутизатор световой кошачий кошка

8 Вт бустерная линия USB зарядка сокровища 5V напряжение 9V12V маршрутизатор световой кошачий кошка

6W -бустерная линия Обычная модель (источник питания)
￥8.00		Обычные модели Booster Line 8 Вт (для источника питания)
￥18.00		8WМодель зарядки (Зарядка)
￥20.00



Модуль Booster Boster модуль 8 Вт USB Мобильный зарядка сокровища 5V напряжение 9/12 В светодиодный маршрутизатор световой маршрутизатор DIY DIY

Модуль Booster Boster 20 Вт перемещение мощности зарядки мощности 5 Boost 12V Light Light Light Cat LED Вход 2-12V <2a

Модуль Boost Boost DC-DC может быть перенесен с 9-15 В в 14-25 В 100 Вт LTC1871

8W   USB -модуля Booster Board
￥3.00		20W      Бустер -модуль
￥3.00		100WМодуль дыхания (специальная записная книжка)
￥59.00

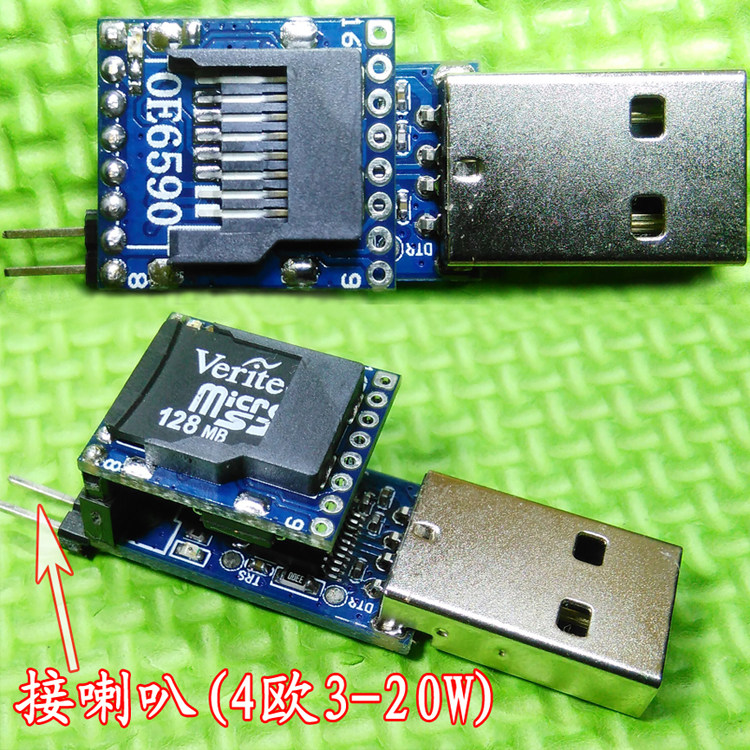

USB может быть загружен компьютером, чтобы управлять голосом, не будучи оснащенным специальным голосовым загрузкой.
Модуль отправит 1 2,0 мм линии бесплатно для тестирования.
Покупки партий предоставляют бесплатную запись, редактирование голосового файла, сжигание голосового файла  СущностьСоответствующая плата за запись взимается на ранней стадии закупок выборки, а плата за запись поплачивается партиями.

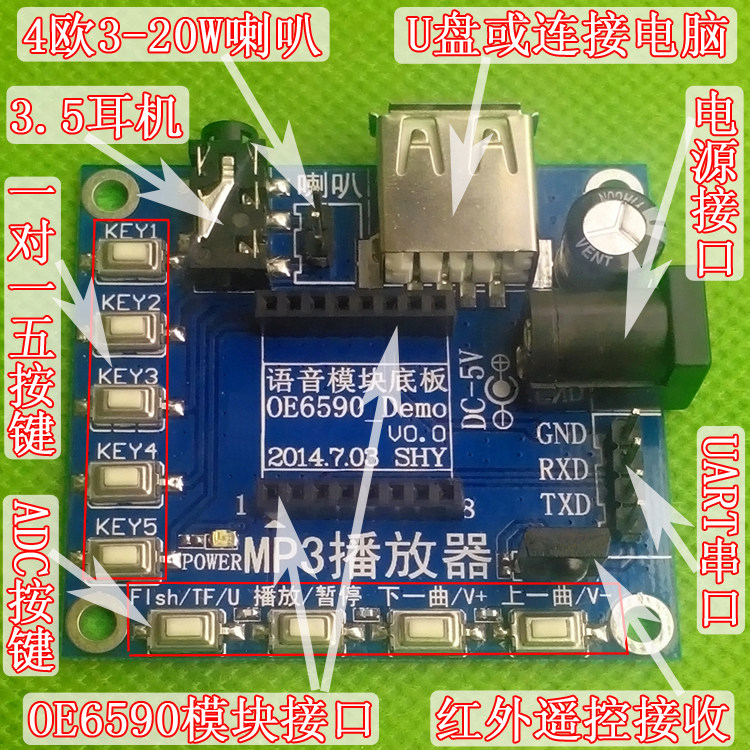

На рисунке ниже - OE6590 Отладка специальной ссылки на покупку в нижней доске:

После того, как он забрал ребенка, оставьте 163 или QQ почтовые почты.

OE6590 Модуль Руководство по данным данных.www.oeshy.com/html/436701659.html



Контакты модуля OE6590 совместимы с OE6589 и совместимы с OE6388U, SYN6288-A Модуль голоса, который удобен для обновления до трансляции TTS.



Модуль OE6590 (MP3 -модуль), сама поддержкаFlash/TF Card/U Disk,,Sound File MP3/WAV Формат, длина файла не ограничена, и он связан только с размером устройства хранения.Flash поддерживает 128MBIT, TF CARD/U DISK поддерживает 32G.USB напрямую заменяет голосовые файлы.







1 Обзор

OE6590 Voice (MP3) Модуль -это голосовой модуль с высокой профессионами, запущенный Shenzhen Ocean Electronics Co., Ltd., модуль поддерживает декодирование MP3 и WAV, а модуль поддерживает три метода хранения Flash/TF Card/U Disk.Plug In USB может напрямую обновить содержимое карт Flash и TF, поддержать файловые системы FAT16 и FAT32.Вы можете завершить указанную музыку и управляющую громкость и другие функции с помощью простых последовательных инструкций.Методы управления модулем разделены на четыре типа: последовательный элемент управления UART (полная функция), управление кнопкой ADC (управление функцией MP3), одно -одному управлению клавишами (одно -одному контролю звука), инфракрасный элемент управления дистанционным управлением (в соответствии с к функциональному управлению сущностью дистанционного управления)Модуль с усилителем мощности 3W может напрямую способствовать рогу 4 евро и 3-20 Вт.OE6590 в основном сталкивается с полем применения в середине голосовых продуктов.

2Поле приложения

★Мп3-плеер            ★Queuer

★Автобусная газетная станция     ★Контроллер воды

★торговый автомат            ★Потребитель

★Ингбин вещания           ★Посещаемость машина

★система безопасности              ★POSмашина

★Умный инструмент и инструмент         ★Умные игрушки

★продуктКомментарий           ★Кричать

★Электроника транспортного средства



3 функции продукта

★ Поддержка встроенная встроенная вспышка, проходКомпьютер -USB может отображать монтирование Flash/TF для обновления аудиофайла.
★ Производство голоса удобно, а аудиофайл формата MP3 и WAV напрямую основан на 0001 0002……Скопируйте непосредственно на TF -карту или U -диск после номера, скорость выборки (кГц): 8/11,025/12/16/22,05/24/32/44,1/48;
★ 24 -бит -вывод ЦАП, динамический диапазон поддерживает 90 дБ, а соотношение сигнала -к -ниуз поддерживает 85 дБ;
★ Поддержка четыре режима управления: последовательный элемент управления UART (полная функция), управление кнопкой ADC (простой элемент управления функцией MP3), один -один 5 -клависный элемент управления клавишами (одно -одному контролю звука), инфракрасный элемент управления дистанционным управлением (в соответствии с Функциональное управление сущностью дистанционного управления)
★ Поддержите воспроизведение любого абзаца, аудиоданные отсортируются в соответствии с папкой, и поддерживается более 100 папок.
★ Поддержка FAT16, файловая система FAT32, поддерживает 32G TF -карты и поддерживает диск 32G U, 128 млн байтов NORFLASH.
★ Звук уровня 30 может быть отрегулирован, а эквалайзер 5 -го уровня может быть отрегулирован (EQ Sound Effects).
★ Рабочее напряжение 5V Система источника питания: DC3.2 ～ 5.1V.
★ Выходное качество 3W цифрового усилителя.
★ 5V источник питания, статический ток 13-17 мА.
★ ОДИН -О -ОДНА 5 КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКИХ КЛЮЧЕСКОЙ: Импульс -повторный триггер, импульс не повторяет триггер, циркуляцию обслуживания уровня, а уровень не поддерживается.

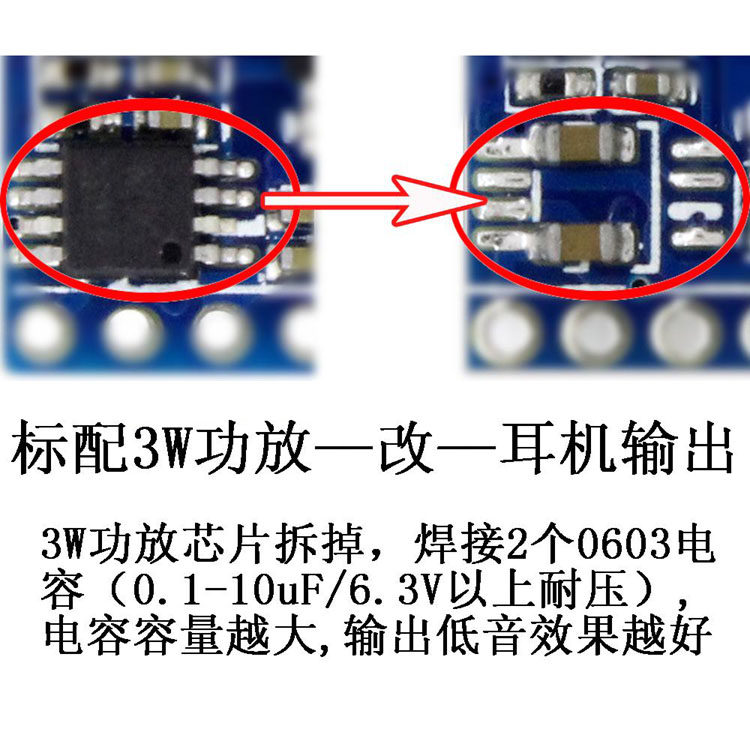

★ Если вам нужно поддерживать гарнитуру привода, вы должны настраивать модуль гарнитуры 16 Ом и SNR = 90DB.
★ Индивидуальная флэш -память 8 м/16 м/32 м/64 м/128 м (сохранение TF Card/u Disk стоимостью).

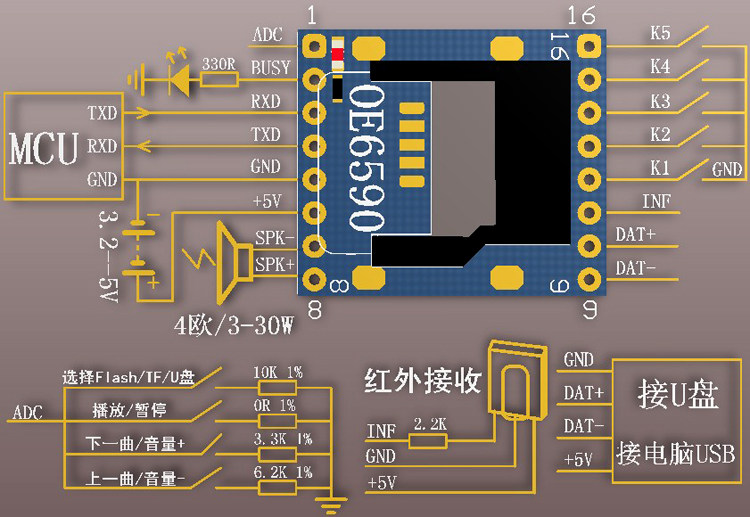

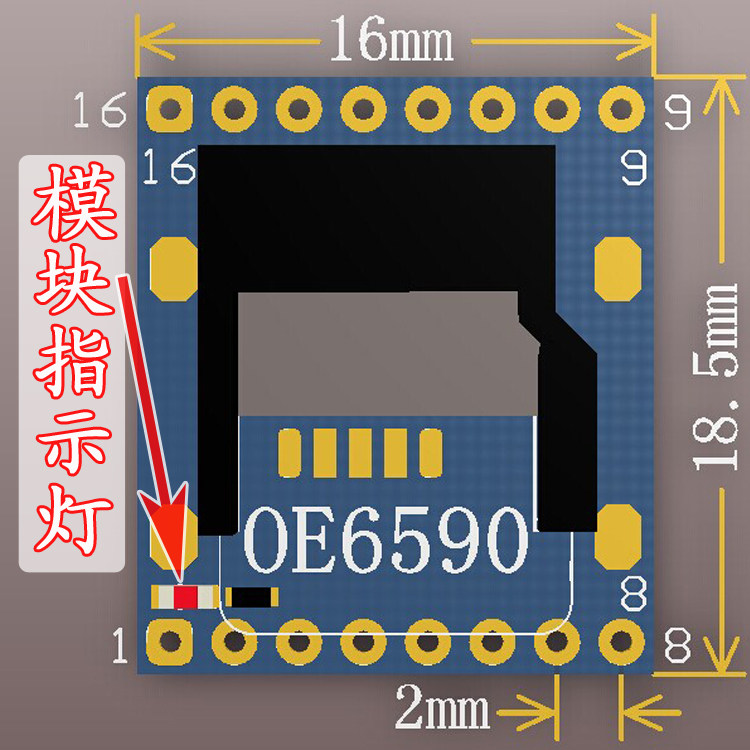

4Определение точек и размер упаковки

Пин код

OE6590

Пин код

OE6590

Название трубки

Описание функции ноги

Название трубки

Описание функции ноги

1

ADC

Ключевая реализация:Играть/Проход, последняя песня/объем-, следующий трек/объем+,выбирать

9

DAT-

UРазница в данных диска-

Общение с компьютеромUSB DAT-



2

BUSY

МодульЗанятый государственный индикатор,

Низкий уровень указывает на холост

10

DAT+

UРазница в данных диска+

Общение с компьютеромUSB DAT+



3

RXD

Данные получения

11

INF

Инфракрасный пульт дистанционного управления

4

TXD

Данные отправки

12

K1

кнопка1(Укажите аудиофайл)

5

GND

земля

13

K2

кнопка2(Укажите второй аудиофайл)

6

VCC

Источник питания3.2V-5V

14

K3

кнопка3(Укажите третий аудиофайл)

7

SPK-

3WГолосовой выход-(Когда модуль пользовательской гарнитуры выходит, он соответствует левому каналу)

15

K4

кнопка4(Укажите четвертый аудиофайл)

8

SPK+

3WГолосовой выход+(Когда модуль пользовательской гарнитуры выводит, он соответствует правым каналам)

16

K5

кнопка5(Укажите пятый аудиофайл)





UARTОписание функции режима последовательного порта
Формат команды протокола





Начинать

длина

Эксплуатационный код

параметр

Конечный код

0X7E

см. ниже

см. ниже

см. ниже

0XEF



Описание кода команды кандидата

Код команды (шестнадцать вход)

определение

описывать

7E 02 01 EF

Следующий трек

Инструкция запускает следующую музыку.Когда музыка воспроизводится, отправьте инструкции Trigger Play Music.Вернуть строку в качестве кодаOK

7E 02 02 EF

Предыдущая часть

Инструкция запускает воспроизведение музыки.При воспроизведении музыкальной музыки отправка инструкций может вызвать музыку после игры.Вернуть строку в качестве кодаOK

7E 04 0300 01 EF

Укажите песню воспроизводится

Указать0xO001Файл воспроизводится, и его воспроизводится индекс файлов, который влияет на порядок хранилища файлов.Вернуть строку в качестве кодаOK

Примечание:FLASH(0-200Файл)Uтарелка/TF(0-65535Отдельный файл)



Играть

Десять мультикомбинирования, останавливая игру.Вернуть строку в качестве кодаOK

Отправить один раз:7E04030001EF 7E04030002EF 7E04030003EF 7E04030004EF 7E04030005EF

7E 02 04 EF

объем+

Объем триггера инструкции увеличивается на уровне.Вернуть строку в качестве кодаOK

7E 02 05 EF

объем-

Объем триггера инструкции уменьшается на уровень.Вернуть строку в качестве кодаOK

7E 03 061E EF

Указанный объем

Настройки инструкции1Eобъем(30сорт).Вернуть строку в качестве кодаOKСущностьУровень объема30Уровень соответственно00~30,в00Немой,30Уровень является объемом.

7E 03 0701 EF

УказатьEQ(Звуковой эффект)

Настройки инструкции01Звуковой эффект.Вернуть строку в качестве кодаOK

Вместе5Уровень может быть установлен00-05Сущностьв00Без звуковой обработки.

7E 03 0901 EF

Укажите оборудование для воспроизведения

Спецификация инструкции01Играющее оборудование (TFКарта).Вернуть строку в качестве кодаSDIOKСущностьВыделенные потребности устройства воспроизведения200msИнициализируйте, другие инструкции выполняются после завершения инициализации.

 Есть пять типов оборудования:U/TF/AUX/SLEEP/FLASHСущностьсоответственно00-04.

Вернуть строку в качестве кодаSDIOKПокажите выборUтарелка.Вернуть строку в качестве кодаSDIOKПокажите выборTFКарта.Вернуть строку в качестве кодаSPIПокажите выборFLASH

7E 02 0C EF

Сброс модуля

Подведите модуль и перезапустите.Вернуть строку в качестве кодаOKСущность

Время сброса1.5-3SСущностьВремя сброса должно быть определена в соответствии с количеством файлов в устройстве.

7E 02 0D EF

Играть

Настройка инструкции воспроизведение.Вернуть строку в качестве кодаOK

7E 02 0E EF

Пауза

Модуль настройки инструкции приостановлен.Вернуть строку в качестве кодаOK

7E 03 0F01 EF

Переключение папки вверх и вниз

Спецификация инструкции01Следующая папка.Вернуть строку в качестве кодаOKСущность

Указать00Предыдущая папка.противFLASHЭта статья Инструкция недействительнаСущность

7E 03 1100 EF

Циклический режим

Спецификация инструкции00Все цикл.Вернуть строку в качестве кодаOKСущность

00Представляет весь цикл,01Указывает на одну петлю.

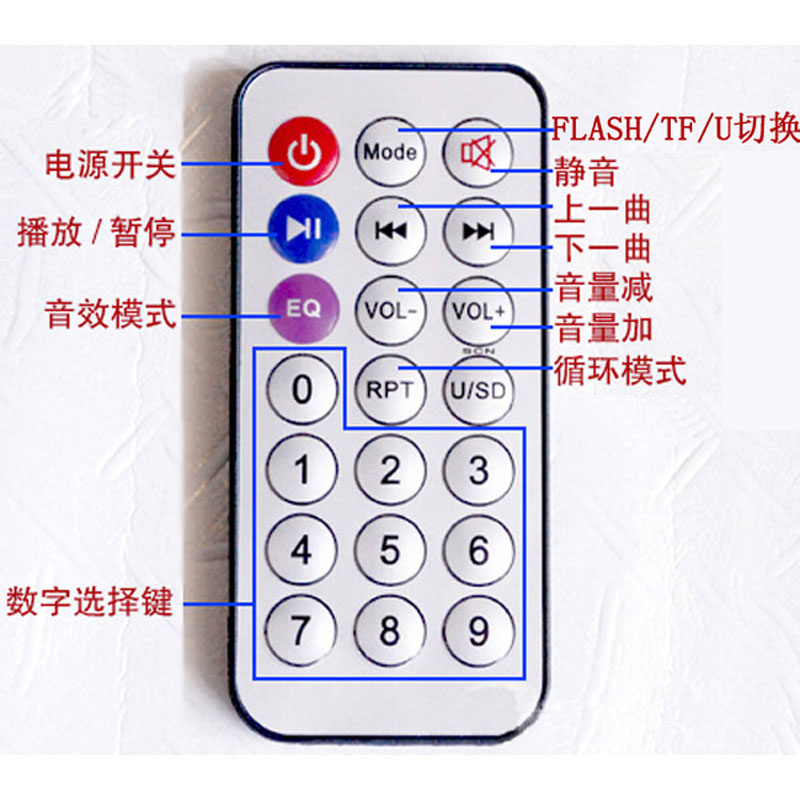

Модуль OE6590 соответствует инфракрасному пульту дистанционного управления: режим цикла, нет немой функции.Ключ выбора номера недоступен.Другие функции нормальны.Ссылка на покупку дистанционного управления:




Ссылка на покупку карты TF:
