SAA7220-TDA1540 (или TDA1541) Модуль обработки сигнала V3 V3
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | for TDA1540, for TDA1541 |
Поскольку цена SAA7220 высока, этот модуль больше не будет в паре с SAA7220!Пересечение
Эта доска может поддержать драйверы баланса 1540 и 1541.
Размер: 3,8 x 6 см
Оптимизируйте маршрутизацию для первой версии, измените CPLD на пакет патча, оптимизируйте качество сигнала, цена неизменна, метод использования такой же, как и первая версия
Подробное описание: http://www.cdream5.com/htm/saa7220_tda1540_mk.htm
TDA1540 - отличный ЦАП, но его входной формат является особенным. Это параллельные данные 14 -битного LR. Модуль обработки данных SPDIF, который в настоящее время находится на 16 ~ 24 бит. Данные - это поток последовательных данных. Необходимо с этим справиться, тест Показывает, что рабочая режим Super Shayling Super Shayling TDA1540 лучше в 4X 8X. Этот сайт разработал модуль следующим образом

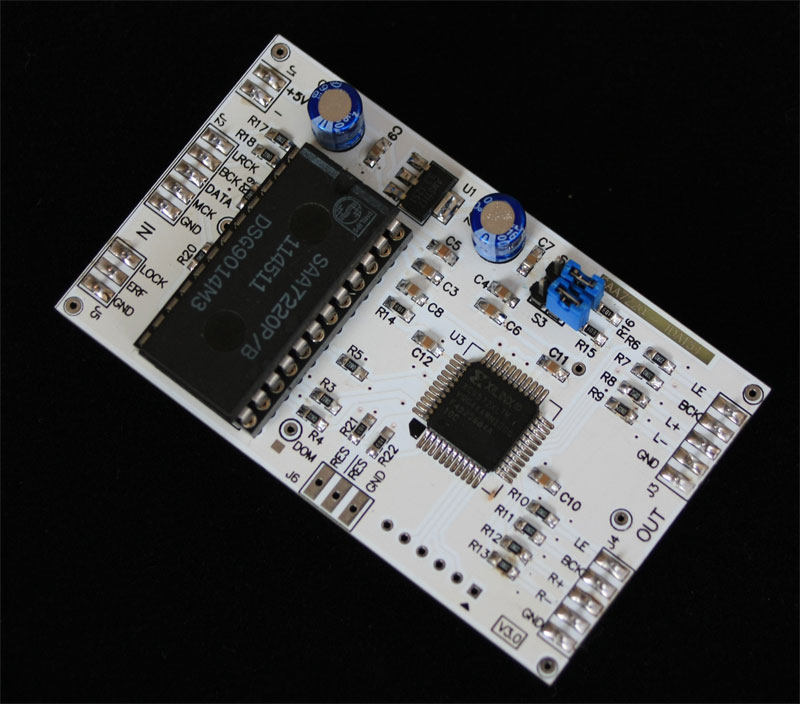

Каждое описание интерфейса модуля:
  1. J2 Входной I2S -сигнал модуля, J3 J4 выводит 14 -битный сигнал в одновременном формате,
  2.J5 блокировка сигнала ERF вход сигнала и любой из двух сигналов, любой из высоких уровней, приведет к тому, что данные не имеют выхода. Это разработано модулем CS8414.
пожалуйста, короткий -циркуйт S4 S3.
&Nbsp; 3.j6 - выходной сигнал уровня сброса, деленная на два выходных сигнала, которые всегда были сбросом низкого уровня (нормальное состояние - высокий уровень): Res, всегда высокий уровень сброса (нормальное состояние низкое уровне) /Resit then , затем
  Этот сигнал может быть предоставлен для цифровых приемных чипов.
  4.J3 Выходные 14 -битные сигналы L -каналов (включая сигнал обратного данных), выходной сигнал 14 -битного канала J4 (включая один сигнал обратного данных)
Справочные материалы дизайна:
1.Схема отсчета модуля
DAC TDA1540, произведенный на этом сайте: для получения подробной информации см.Hifi Audio DAC на основе TDA1540
