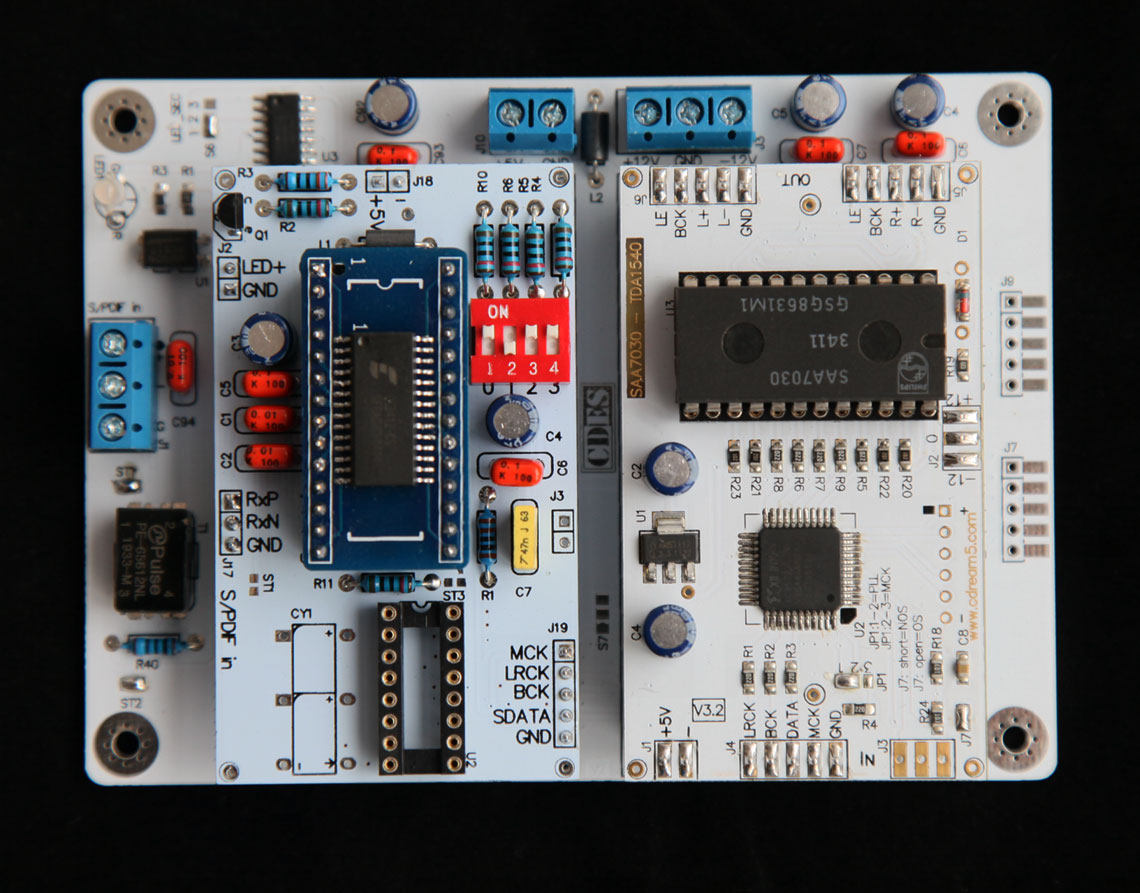

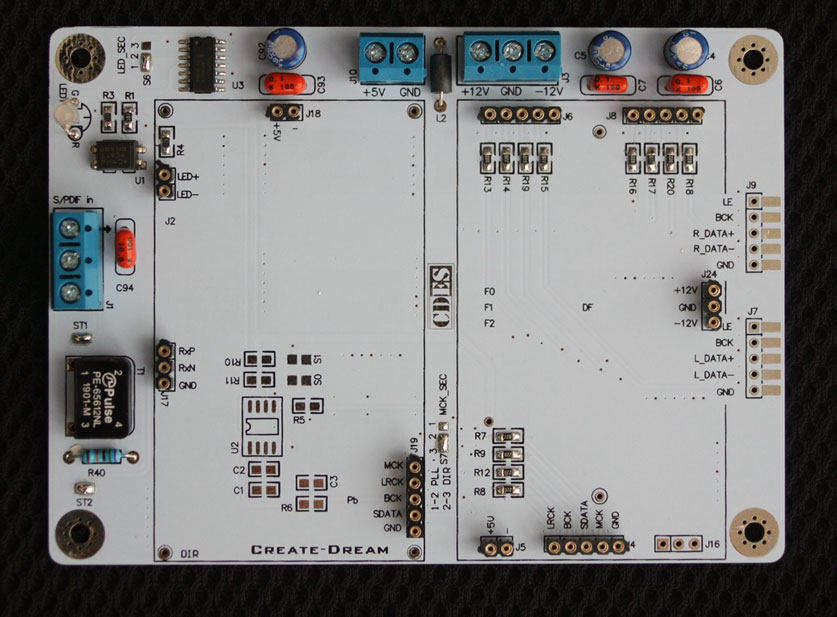

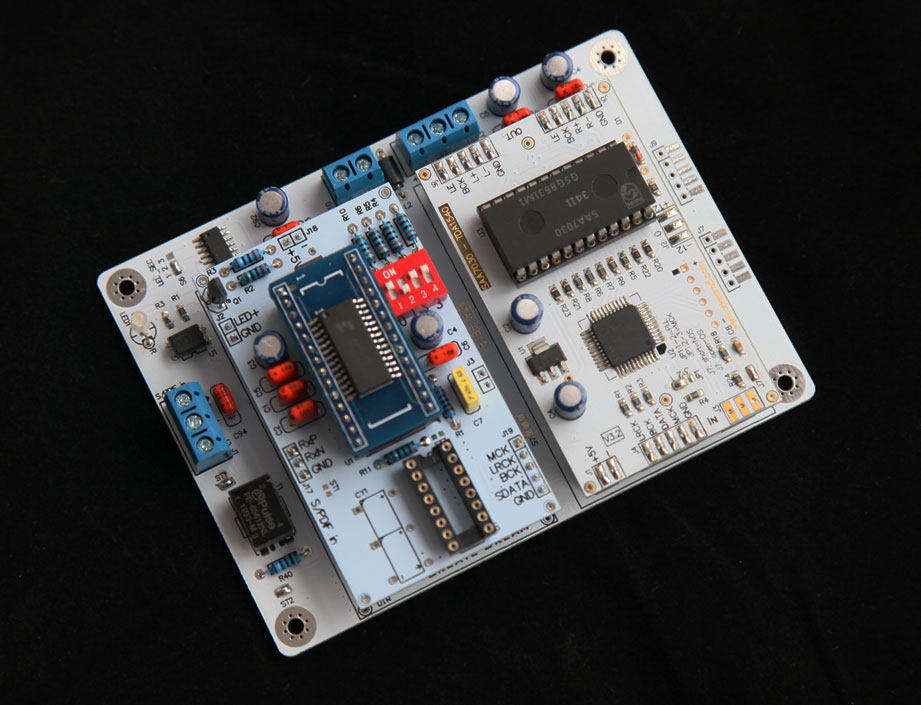

TDA1540 Плата водителя поддерживает вход 256FS 384FS I2S
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- В том числе SAA7030 (ОС по умолчанию)
- Без SAA7030 (по умолчанию NOS)
| Цвет: | В том числе SAA7030 (ОС по умолчанию), Без SAA7030 (по умолчанию NOS) |
В последней версии используется функция пакета CS8412CS-SOP в качестве старой версии
Информационная веб -страница (скопируйте в браузер, чтобы открыть): http://www.cdream5.com/htm/1540_DR.htm
Эта плата разделена из 1541 1540DAC, разработанного перед веб -мастером. Вы можете использовать эту версию для непосредственного управления TDA1540DAC. Плата может использоваться в некоторых старых машинах CD; некоторые старые CD -машины, такие как CDM2 CDM4, лысые головы, лысые головы. Он стареет, но внутренний ЦАП является нормальным. Вы можете использовать эту плату для управления встроенной -в 1540 году, чтобы позволить функции CD проявлять оставшуюся температуру.
Плата с схемой PLL с высокой точки зрения, поддерживает цифровой выходной чип с выходом 256FS. Можно поддерживать большинство цифровых приемных чипов и I2S.
Как использовать: (нажмите на усиление)
Метод 1. Подключите два набора источника питания +5 В, +12 В GND -12V, необходимых на этой плате, удалите чип SAA7030 на исходной плате и подключите выход цифрового сигнала непосредственно к ногам, соответствующим SAA7030
Метод 2. Подключите два набора источника питания +5 В, +12 В GND -12V, необходимых на этой плате, удалите чип SAA7030 на исходной плате и подключите выход цифрового сигнала непосредственно к ногам, соответствующим чипу 1540.
Метод 1. Подключите два набора источника питания +5 В, +12 В GND -12V, необходимых на этой плате, удалите чип SAA7030 на исходной плате и подключите выход цифрового сигнала непосредственно к ногам, соответствующим SAA7030
Метод 2. Подключите два набора источника питания +5 В, +12 В GND -12V, необходимых на этой плате, удалите чип SAA7030 на исходной плате и подключите выход цифрового сигнала непосредственно к ногам, соответствующим чипу 1540.
Метод 3: Удалите SAA7030 на плате, подключен только источник питания+5V, а плата установлена в режим OS (16BIT) (J7, J8, J10, J11, J12 Deanconct), сохраните SAA7030 на оригинальной плате , отключить оригинал, отключить оригинальную оригинальную маршрутизацию входного сигнала SAA7030 17,18,19,20,21 и другие подключаемые кабели с помощью чипа, подключите 17,18,19,20,21 из SAA7030 на этой плате модуля с 12,17,18 из 12,17,18 на SAA7030 на модифицированном совете, 19,20,21; этот вид реформы может поддержать только 48K
