Переключатель, дизайнерский электронный классический блок питания, (в наличии на складе), схема
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Название книги: Опытный в смене дизайна источника питания (2 -е издание)
Первоначальная цена: 99,00 юань
Автор: Маниакана Тара, перевод Ван Цзяньцяна и т. Д.
Пресса: People's Puss and Telecommunications Publishing House
Дата публикации: 2015-01-01
ISBN: 9787115367952
Слова: 832000
Номер страницы: 509
Издание: 1
Переплет: мягкая обложка
Открыто: 16
Товарный вес:
Выбор редактораБлагодаря быстрой разработке портативных устройств переключение источников питания стало наиболее важным полевым полем для электроники.Тем не менее, принцип переключения источника питания кажется простым, но на самом деле, если вы хотите разработать хороший источник питания, вам необходимо привлечь много дисциплин, таких как физика полупроводника, теория управления и магнетизм. Так много новичков прошли через трудности.
Эта книга воплощает в себе богатый опыт автора в переключении дизайна питания и уникальной идеи.Начиная с наиболее важных и трудных для понимания компонентных индукторов при переключении питания, автор систематически вводит три основных топологических эволюции, конструкция магнитных компонентов, выбор устройства питания, потерь устройства питания, проектирование печатной платы, конструкция петли обратной связи, спереди в ДЕСЯЧНЫЙ АНАЛИЗ проводился на основе проектирования схемы сцены и проблем с электромагнитными интерференциями переключения питания.Новая версия добавила восемь новых глав, и сохранившаяся старая версия также добавляет более подробные случаи дизайна и связанные с ними технологии.

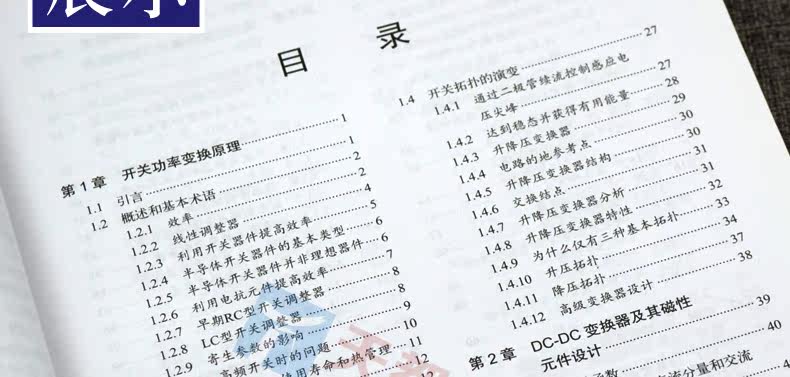

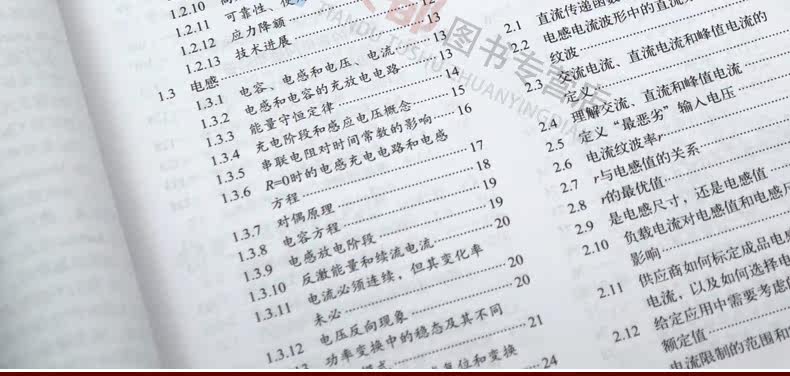

Оглавление
Глава 1 Принцип переключения мощности
1.1 Введение
1.2 Обзор и основные термины
1.2.1 Эффективность
1.2.2 Линейное устройство регулировки
1.2.3 Используйте коммутационное устройство для повышения эффективности
1.2.4 Основные типы полупроводниковых переключающих устройств
1.2.5 Полупроводниковые переключающие устройства и идеальные устройства
1.2.6 Используйте электрические антикомпоненты для повышения эффективности
1.2.7 Ранний регулирование переключателя RC
1.2.8 Регулирование переключателя типа LC
1.2.9 Параметры параметров
1.2.10 Проблемы при высокой частоте переключателя
1.2.11 Надежность, срок службы и управление теплом
1.2.12 Снижение стресса
1.2.13 Технический прогресс
1.3 Индуктивность
1.3.1 Конденсатор, индуктивность и напряжение, ток
1.3.2 Схема зарядки индуктивности и емкости
1.3.3 Закон о сохранении энергии
1.3.4 Концепции фазы зарядки и индукционного напряжения
1.3.5 Влияние последовательного сопротивления на постоянную времени
1.3.6 R = 0
1.3.7 Принципы марионетки
1.3.8 Уравнение конденсатора
1.3.9 Фаза разряда
1.3.10 антигравитации и непрерывного тока тока
1.3.11 Ток должен быть непрерывным, но его скорость изменений не обязательно может быть
1.3.12 Феномен обратного напряжения
1.3.13 Устойчивые и различные рабочие режимы в преобразовании мощности
1.3.14 Том второй закон, сброс индуктивности и рабочее цикл преобразователя
1.3.15 Использование и защита устройств полупроводникового переключения
1.4 Эволюция топологии переключения
1.4.1 Пик напряжения управления через диодное обновление диода
1.4.2 стабильно достигает и получает полезную энергию
1.4.3 лайки и преобразователь более низкого напряжения
1.4.4 Спортивная точка заземления цепи
1.4.5 Структура преобразователя подъема
1.4.6 Узел обмена
1.4.7 Анализ преобразователя подъема подъема
1.4.8 лайки и характеристики преобразователя более низкого давления
1.4.9 Почему три основные топологии
1.4.10 Top Topology
1.4.11 Топология анти -напряжения
1.4.12
Глава 2 DC-DC Converter и его магнитные компоненты дизайн
2.1 Функция передачи постоянного тока
2.2 Компонент постоянного тока и разброс переменного тока индуктивного тока волны
2.3 Определение тока переменного тока, тока постоянного тока и пикового тока
2.4 Понять связь, округ Колумбия и ток пикового тока
2.5 Определение“” входное напряжение
2.6 текущая скорость волны r
2.7 R и электростатические значения
2.8 R преимущества
2.9 - размер индуктивности или значение индуктивности
2.10 Влияние тока нагрузки на электрический и индуктивный размер
2.11 Как калибровать номинальный ток индуктивности продукта и как выбрать индуктивность
2.12 Номинальная номинальная стоимость Duke, которое необходимо учитывать в данном приложении
2.13 Диапазон и допуск предела тока
2.14 Пример (1)
2.14.1 При установлении значения r рассмотрите текущий предел
2.14.2 Когда значение фиксируется, рассмотрите режим непрерывной связи
2.14.3 При использовании конденсатора с резистором с низким уровнем серии значение r должно быть установлено на более чем 0,4

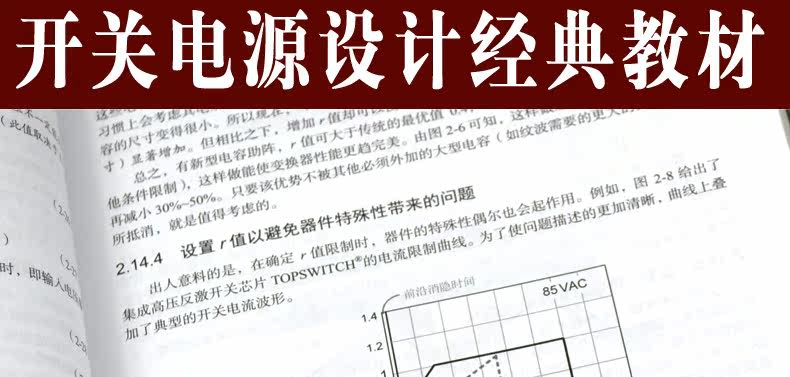

2.14.4 Установите значение r, чтобы избежать проблем, вызванных особенности устройства
2.14.5 Установите значение r, чтобы избежать вторичного резонансного колебания
2.14.6 Используйте l&Раз я и загружаю быстро
2,15 экземпляр (2, 3, 4)
2.15.1 Текущая скорость волны r
2.15.2 Основное магнитное определение
2.16 Пример (5) не увеличивайте количество поворотов
2.16.1 Коэффициент магнитного поле
2.16.2 Используйте 来 второе, чтобы проанализировать уравнение напряжения (система единиц MKS)
2.16.3 Система единиц CGS
2.16.4 Используйте 来 второе, чтобы проанализировать уравнение напряжения (система единиц CGS)
2.16.5 Потеря магнитного сердечника
2.17 Пример (6) Характеристики индуктивности готового готового продукта в конкретном приложении
2.17.1 Требования к оценке
2.17.2 текущая ставка волны
2.17.3 Пиковый ток
2.17.4 Плотность магнитного потока
2.17.5 Потеря меди
2.17.6 Потеря магнитного сердечника
2.17.7 Конструкция преобразователя DC-DC и магнитный элемент
2.17.8 Вэнь Шэн
2.18 Другие расчеты крайнего напряжения и его стандарты отбора
2.18.1 Потеря ядра
2.18.2 Потеря диода
2.18.3
2.18.4 Потеря переключения
2.18.5 Общие шаги выбора трубки
2.18.6 Потеря выходной емкости
2.18.7.
2.18.8 Потеря ввода емкости
2.18.9 Общие шаги выбора емкости ввода
Глава 3 Офлайн -преобразователь и его магнитный компонент
3.1 Магнитный элемент антиаггсорной замены
3.1.1 Полярность обмотки трансформатора
3.1.2 Функция трансформатора и его обязанности антиаггрессивного трансформатора
3.1.3 Эквивалентная модель модели трансформации RAISHUE
3.1.4 Текущая скорость волновой передачи устройства рефлюкса преобразования
3.1.5 Утечка
3.1.6 Потеря зажима стабилизации трубки
3.1.7 Утечка по делам также влияет на оригинальную сторону края
3.1.8 Измерьте эффективную исходную утечку с боковой стороной
3.1.9 Пример (7) дизайн рефлексивного трансформатора
3.1.10 Выберите правила линии и толщину медной фольги
3.2 Магнитный элемент замены переменной положительной напряжения
3.2.1 Доли -оккупирование
3.2.2 Высоко входное напряжение
3.2.3 Используйте область окна
3.2.4 Связь между размером магнитного сердечника и его мощностью пропускной способности
3.2.5 Пример (8) Конструкция положительного напряжения трансформатора

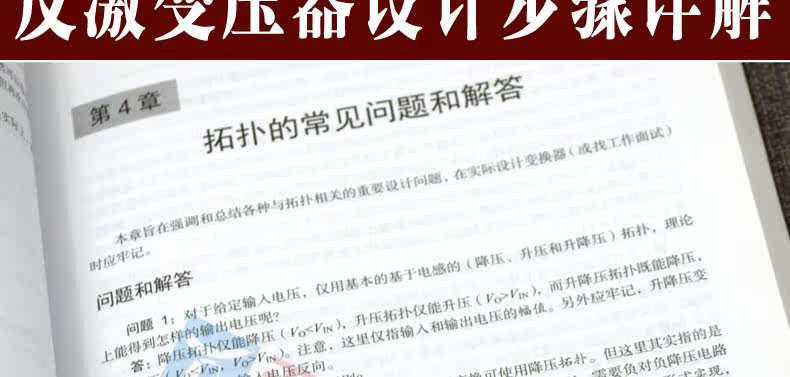

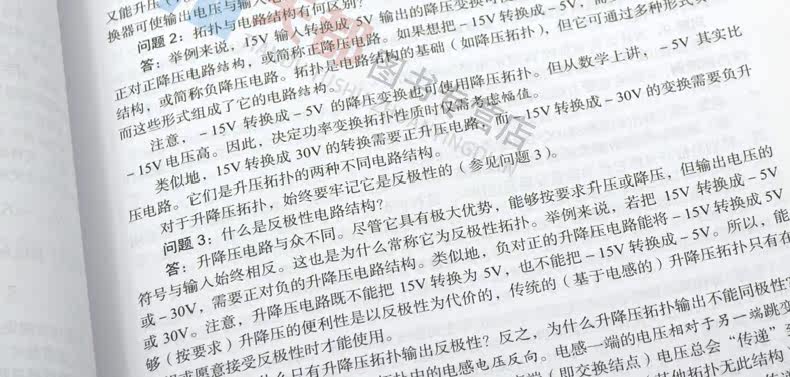

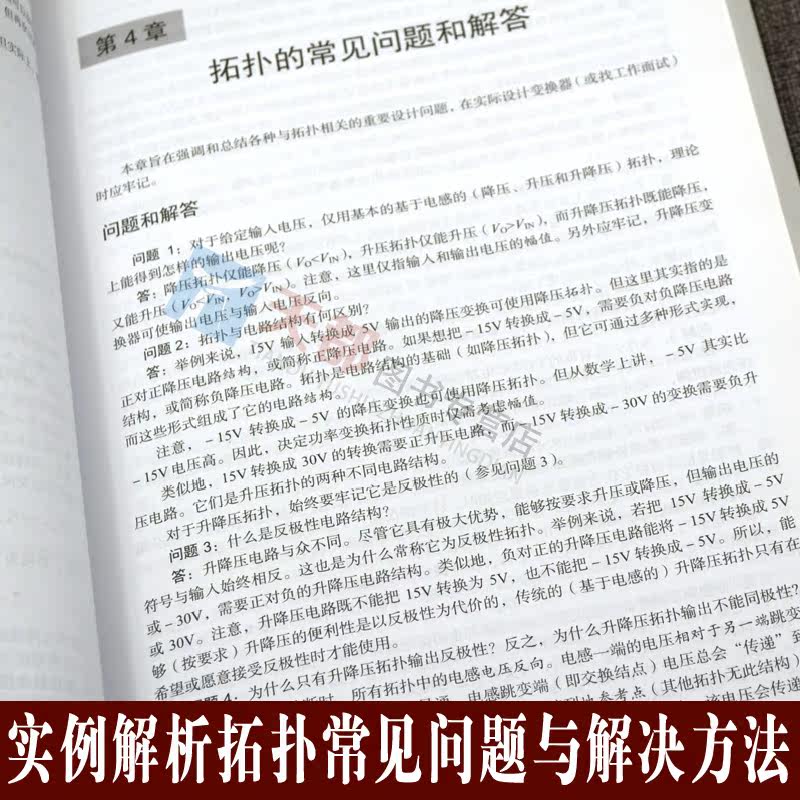

ГЛАВА 4 ОБСАДЫ И ОТВЕТЫ ТОПОЛОГИИ
Глава 5 Усовершенствованная магнитная технология: выбор магнитного ядра
5.1 Часть 1: Принцип переноса энергии
5.1.1 Обзор топологии
5.1.2 Диаграмма передачи энергии
5.1.3 Пиковые требования к хранению энергии
5.1.4 Рассчитайте электрическое значение в соответствии с ожидаемой волной тока
5.2 Часть 2: Размер энергии и сердечника
5.2.1 Эффективная длина магнитной цепи магнитной цепи и воздушного зазора Магнитное ядро
5.2.2 Хранение энергии и коэффициент z с магнитным сердечником воздушного зазора
5.2.3 Связь между энергией и объемом магнитного ядра магнитного ядра зазора
5.3 Часть 3: От соленоида до электронного ядра
5.4 ЧАСТЬ 4: Подробнее детали дизайна трансформатора AC-DC.
5.5 Часть 5: Подробная информация о конструкции трансформатора прямого преобразователя AC-DC
Глава 6 Рейтинги компонентов, стресс, надежность и жизнь
6.1 Введение
6.2 Стресс и снижение
6.3 Часть 1: Рейтинг и снижение конвертера мощности
6.3.1 Рабочая среда
6.3.2 Номинальное значение и коэффициент напряжения мета -девичи в источнике питания
6.3.3 Механическое напряжение
6.4 Часть 2: Среднее время без сбоев, эффективность сбоя, гарантийные затраты и жизнь
6.4.1 MTBF
6.4.2 Гарантийная стоимость
6.4.3 Жизненные ожидания и стандарты неудачи
6.4.4 Метод прогнозирования надежности
6.4.5 Тест на надежность проверки
6.4.6 Speed Life Test
6.5 Часть 3: Прогнозирование жизни алюминиевых электролитических конденсаторов
Глава 7 Выбор оптимальных силовых устройств
7.1 Обзор
7.2 Основное напряжение преобразователя мощности
7.3 Форма волны и пиковое напряжение напряжения различной топологии
7.4 Важность значения достоверности текущего и среднего значения
7.5 Эффективные значения и средние расчеты тока диода, пробирки с эффектом полевого поля и индуктивность
7.6 Расчет текущего значения достоверности и среднего значения конденсатора
7.7 Кривая стресса, похожая на паук
7.8 Снижение напряжения преобразователя AC-DC
7.9 Схема зажима RCD и схема поглощения RCD
Глава 8 Потеря проводимости и потери переключения
8.1 Процесс преобразования переключателя во время нагрузки сопротивления
8.2 Процесс преобразования переключателя во время восприятия нагрузки
8.3 Потеря и потери привода
8.4 Упрощенная модель мосфет
8.5 Паразитические конденсаторы в системе связи
8.6 Пороговое напряжение сетки
8.7 Процесс преобразования диска
8.8 Процесс преобразования резания
8.9 Коэффициент лотоса сетки
8.10 экземпляр
8.10.1 Процесс направления
8.10.2 Турбийский процесс
8.11 Анализ потерь переключения топологии переключения
8.12 Входное напряжение, соответствующее потере переключателя
8.13 Потеря переключения с изменением паразитической емкости
8.14 Оптимизировать пропускную способность в соответствии с функцией MOSFET
Глава 9 Изучение новой топологии
9.1 Часть 1: Постоянная частота синхронная топология снижения.
9.1.1 Трубка с побочным эффектом (безопасно) вместо диода
9.1.2 Появление времени мертвой области
9.1.3 CDV/DT приводит к включению трубки эффекта полевого эффекта
9.1.4 Обновление
9.1.5 Внешний (параллельный) диод Шоттки
9.1.6 Синхронный (дополнительный) драйвер
9.2 Часть 2: Постоянная частота синхронная топология повышения
9.3 Часть 3: Классификация обнаружения тока и его обычных методов
9.3.1 Обнаружение сопротивления постоянного тока
9.3.2 Датчик -безрезультатный датчик
9.3.3 Без разрушительной регулировки опускания и динамического регулировки напряжения
9.4 Часть 4: Топология с четырьмя трубками
9.5 Часть 5: вспомогательный конец и составная топология
9.5.1. Должно ли повысить топологию или топологию вверх по течению
9.5.2 Понять топологию CUK, CEPIC и Zeta
9.5.3 Рассчитайте текущую форму волны CUK, SEPIC и Zeta Converters
9.5.4 CUK, SEPIC и Зета -топология и стандарты выбора компонентов
9.6 Часть 6: Структура и топологическая морфология
9.7 Часть 7: Другая топология и методы
9.7.1 скрытый вспомогательный конец и симметрия
9.7.2 Несколько выходных и плавучих антигипертензивных регулировочных устройств
9.7.3 контроллер стагнации
9.7.4 Режим перекрестного пульса
9.7.5 Реализуйте сброс

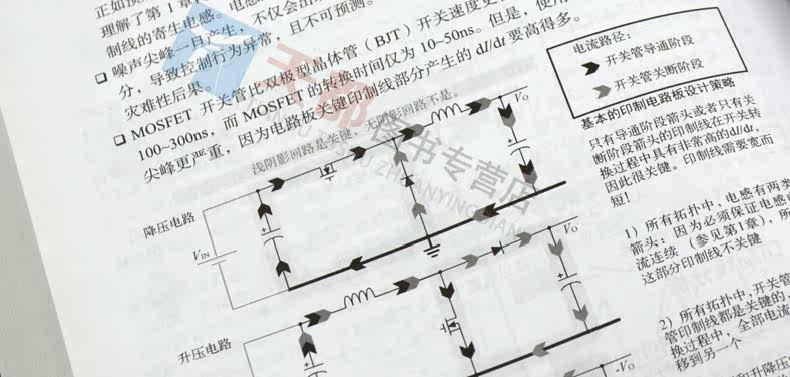

Глава 10 Дизайн печатной платы
10.1 Введение
10.2 Анализ линии печати

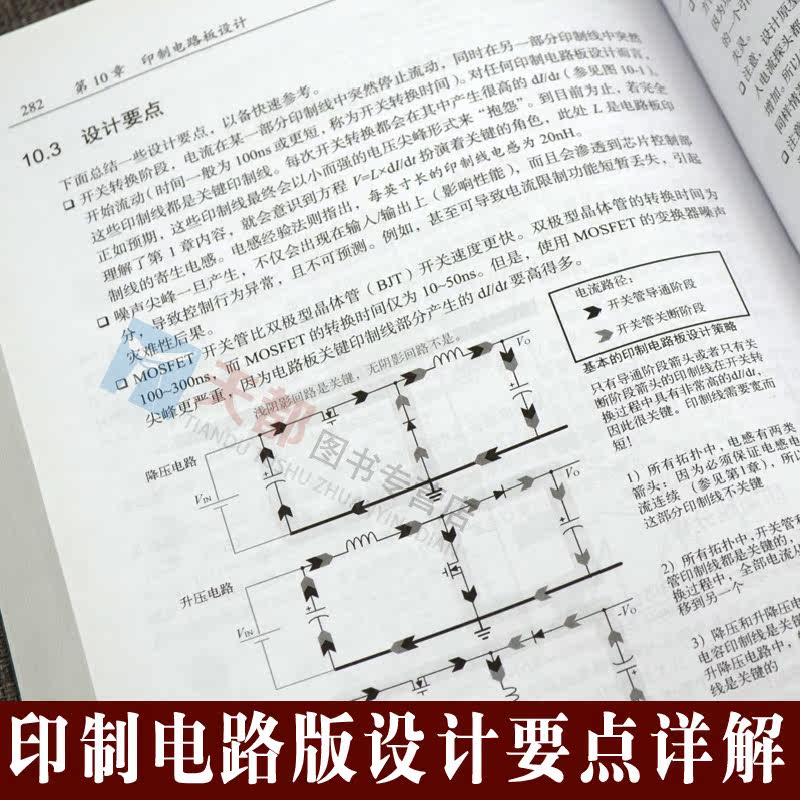

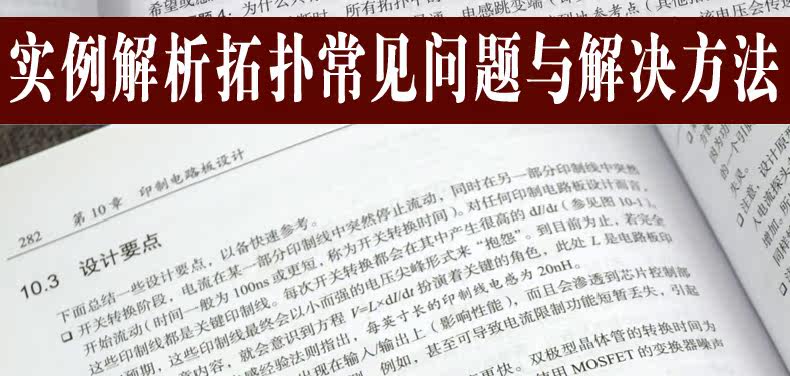

10.3 Конструктивные точки
10.4 Проблемы с тепловым управлением
Глава 11 Тепловое управление
11.1 Термическое сопротивление и структура платы платы
11.2 Определение истории
11.3 Естественно -уравнение опыта -поток
11.4 Сравнение двух стандартных уравнений опыта
11.4.1 ч в теории термодинамики
11.4.2 Оценка медной области печатной платы
11,5 размер линии медной печати
11.6 Естественная конвекция в разгар высоты
11,7 Принудительное воздушное охлаждение
11.8 Трансмиссия теплового излучения
11.9 Другие проблемы
Глава 12 Анализ петли обратной связи и стабильность
12.1 Трансферная функция, постоянная времени и стимулирующая функция
12.2 Понять E и нарисовать кривую координат числа
12.3
12.4 Повторите и повторяйте стимулы: анализ времени и частотной области
12,5 с
12.6 Rapras Transform
12.7 Роль помех и обратной связи
12.8 Функция передачи фильтра RC, усиления и кровати
12.9 Усилитель операции (нулевой точечный фильтр) фильтр)
12.10 Математические операции в рамках системы координат
12.11 Функция передачи фильтра Post -Class LC
12.12 Сводка функции передачи пассивного фильтра
12.13 точек полюса и нулевые очки
12.14 Взаимодействие точек полюсов и нулевых точек
12.15 Закрытый усиление и открытое усиление -кусоч
12.16 Устройство давления подразделения
12.17 Функция передачи регулятора ширины импульса
12.18 Обратная связь напряжения (вход)
12.19 Функция передачи мощности
12.20 Понимание функции передачи объектов в структуре топологии
12.20.1 Анти -преобразователь
12.20.2 Bigrilication Converter
12.20.3
12.21 Функция передачи части обратной связи
12.2 Закрытая петля
12.23
12.24 Нарисуйте открытый прирост три топологии
12.25 Эквивалентная серия сопротивления нулевая точка
12.26 Высокочастотный полюс
12.27 Дизайн типа 3 компенсационной сети
12.28 Оптимизированная кольцевая схема обратной связи
12.29 Введите пульсное подавление
12.30 Временный отклик нагрузки
12.31 Тип 1 и 2 компенсация
12.32 Корпоративная компенсация за перекрестные усилители вычислений
12.33 Простая компенсация по перекрестному усилителю усилителя
12.34 Компенсация управления режимами текущего режима
Глава 13 Усовершенствованные предложения: Параллельная, проведенная и потоковая передача нагрузки
13.1 Часть 1: волновая волна преобразователя напряжения
13.2 Часть 2: Распределение и уменьшение напряжений преобразователя мощности
13.2.1 Обзор
13.2.2 Мощное увеличение мощности мощности
13.2.3 Параллельный и пересечение антигипертензивного конвертера
13.2.4. Допустимое значение достоверности ошеломленного преобразования напряжения против напряжения
13.2.5 Преобразователь коррекции коэффициента мощности в застигании
13.2.6 Ошеломляющие многофазные трансформаторы
13.3 Часть 3: Индукторы связи в переоцененных преобразователях Buck
13.4 Часть 4: Обмен током нагрузки параллельных преобразователей
13.4.1 Пассивный поток справедливости
13.4.2 В настоящее время текут активные нагрузки
Глава 14 Сток питания AC-DC Сток
14.1 Обзор
14.2 Часть 1: приложения с низким энергопотреблением
14.2.1 Фаза зарядки и сброса
14.2.2 Увеличение значения конденсаторов, TCond уменьшается, что приводит к увеличению значения достоверности тока
14.2.3 Траектория напряжения конденсатора и базовая стадия
14.2.4 Терпило высокое входное напряжение рябь в преобразователе переключателя AC-DC
14.2.5 Влияние ряда напряжения на конденсациях с большим пучением на конструкцию переключателей переключателей
14.2.6 Обычно используемые решения для защиты от сбоя энергии против
14.2.7 Входной формы волны тока и тока конденсатора
14.2.8 Как правильно объяснитьμF/W
14.2.9 Используйте данные быстрого проверки или&Ldquo; метод арктического моделирования”
14.2.10 Толерантность к конденсациям и продолжительности жизни
14.2.11 сохранить время
14.2.12.
14.3 Часть 2: приложения с высокой мощностью и коррекция коэффициента мощности
14.3.1 Обзор
14.3.2 Как сделать топологию Boost представить входной ток синусоидальной волны
14.3.3 Коэффициент мощности, соответствующая и импульсная анти -синхронизационная технология
14.3.4 Рассчитайте достоверное значение тока конденсатора при использовании или не использование анти -синхронизационной технологии
14.3.5.
14.3.6 Правильные проблемы с практическим проектированием Правили
14.3.7 Код коррекции коэффициента мощности
14.3.8 Коэффициент мощности, корректирующий потерю ядра кругового круга
14.3.9 Критическое усилитель с коэффициентом источника мощности -
Глава 15 Стандарты и измерения электромагнитных помех
15.1 Часть 1: Обзор
15.1.1 Стандарт
15.1.2 Электромагнитное ограничение помех
15.1.3 Некоторые связанные с стоимостью правила, связанные с стоимостью
15.1.4 Электромагнитное помехи компонентов
15.1.5 Электромагнитная волна и электромагнитное поле
15.1.6 Метод иностранного толчка
15,1,7 пиковые, средние и пиковые измерения
15.2 Часть 2: проведенное измерение электромагнитных помех
15.2.1 Дифференциальный режим и кодельный шум
15.2.2 Используйте импеданс линии для стабилизации сети для измерения электромагнитных помех проводимости
15.2.3 Оценить ток шума проводимости с использованием простых математических методов
15.2.4 CO -Мод и дифференциальный вес диагностики диагноза электромагнитного интерференции
15.2.5 Снижение поля для радиационного электромагнитного интерференционного диагноза
Глава 16 Практическое питание электромагнитного интерференционного фильтра и источника шума
16.1 Часть 1: Практическое силовое фильтр
16.1.1 Основные проблемы безопасности при проектировании электромагнитных интерференционных фильтров
16.1.2 Четыре обычно используемых процесса покрытия и их преимущества и недостатки
16.1.3 Ограничения безопасности на общую емкость Y
16.1.4 Практический фильтр сил
16.1.5 Эквивалентный дифференциальный режим и точки конструкции и проектирования фильтра Co -Mode
16.1.6 Круг выбора земли
16.1.7 Некоторые заметные промышленные опыт в проектировании электромагнитных интерференционных фильтров
16.2 ЧАСТЬ 2: Дифференциальный и общий шум режима при переключении питания расходных материалов
16.2.1 Основной источник дифференциального шума
16.2.2 Основной источник шума CO -модели
16.2.3 Установите полупроводниковое устройство на оболочке
16.2.4 CO -Модальный источник шума источник
16.2.5 Высокий дизайн фильтра
ГЛАВА 17 ПЕРЕГОВАЯ ПАРТА ЭЛЕКТРОМАГНЕТИЧЕСКАЯ УПРАВЛЕНИЕ И Вход
17.1 Часть 1: Практические методы уменьшения электромагнитных помех
17.1.1, покрывая землю
17.1.2 Роль трансформатора в электромагнитных помех
17.1.3 Электромагнитное помехи диода
17.1.4 пройдет тест радиации?
17.2 Часть 2: модуль источника питания и нестабильность ввода
Глава 18 Математика, стоящая за электромагнитной проблемой
18.1 Уровень Фурье в источнике питания
18,2 квадратная волна
18.3 Функция Шик
18.4 Амплитудная серия серии Фурье
18.5 Практический дифференциальный дизайн фильтра
18.5.1 Эквивалентная оценка сопротивления серии
18.5.
18.5.3 Расчет дифференциального фильтра плесени при низком напряжении сетки сетки
18.5.4 Безопасность фильтра
18.6 Практический дизайн фильтра Co -Mold
Глава 19 Пример
19.1 Расчет
19.2 Часть 1: Выбор пробирков полевых эффектов
19.3 Часть 2: Потеря проводящей труб
19.4 Часть 3: переключение потерей пробирков с эффектом полевых действий
19,5 Часть 4: Потеря индуктивности
19.6 Часть 5: Выбор входных конденсаторов и их потери
19.7 Часть 6: Выбор выходных конденсаторов и их потери
19,8 Часть 7: Оценка общей потери и эффективности
19,9 Часть 8: оценка температуры соединения
19.10 Часть 9: Дизайн управления кольцом
Приложение
индекс
Краткое содержание
«Опытный в дизайне питания коммутатора (2 -е издание)», исходя из многолетнего опыта работы автора в области переключения дизайна питания, он проанализировал основные компоненты переключателей с точки зрения основных устройств автора преобразователей переключателей—— Стабильность контрольного кольца трех основных топологии в режиме напряжения/тока, а также теория и практика электромагнитных помех (EMI) питания переключения.Книга также ответила на общие вопросы топологии трансформатора и обсудила примеры проектирования переключения источника питания, промышленного опыта и сложных контрмеров.
«Профессиональный коммутатор Power Design (2 -е издание)» может использоваться не только в качестве учебника для технического персонала технических специалистов по энергетике на всех уровнях, но и для ссылки на коммутацию дизайнеров питания, учителей и учеников связанных специалистов в университетах.
об авторе
Sanjaya Maniktala-всемирно известный эксперт по переключению энергоснабжения.“ Плавающая антигипертензивная топология регулировки” много других патентов.Он также является обозревателем в таких журналах, как EDN, Electronic Design.
Wang Jianqiang окончил Харбинский институт технологии электроники и дисциплины электроники электроэнергии, доктор философии по технике.В настоящее время он является доцентом в Школе электротехники Университета Пекинского Цзиотона и членом Комитета по трансмиссии радиоэнергетики Китайского общества электроэнергетики.Исследование применения технологии передачи радиоэнергетики в области новой энергетической энергии и транспорта.Он организовал национальный подпроект 863&Ldquo; энергетические и новые энергетические транспортные средства&Rdquo; и Пекинский проект комиссии по науке и технологии“ бакировка лития -ионной литии с большой способностью в исследования и разработку оборудования&Rdquo; и другие темы.Он перевел книгу «Система энергии ветроэнергетики».
