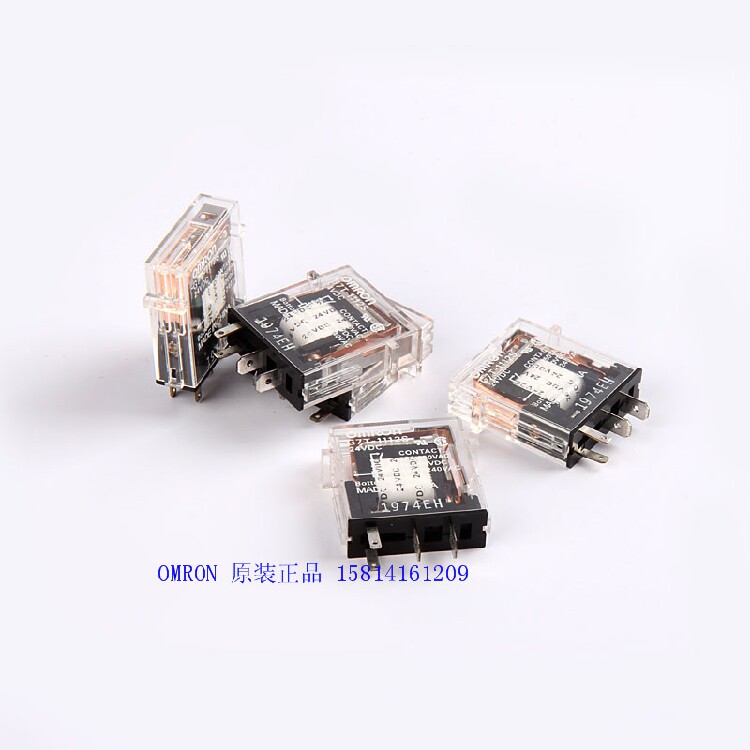

Поставка нового оригинального реле Omron OMRONI/O G7T-1112S AC220. Если купишь подделку, потеряешь десять.

Цена: 846руб.    (¥40)
Артикул: 27274032185
Доставка по Китаю (НЕ включена в цену):
254 руб. (¥12)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:东莞市铭众工控电器
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥4509 477руб.
¥3507 371руб.
¥52511 031руб.
¥35740руб.
  • Информация о товаре
  • Фотографии

Торжественно заявляет, что магазин низкий, потому что первоначальная подлинная точка прибыли низкая, стоимость доставки несет покупатель из -за различных затрат на доставку в разных местах (начиная с 8 юаней в провинции Гуандун, и начало 10 юаней за пределами Провинция продолжает весить 3 юани домашнюю страницу.Спасибо за ваше сотрудничество!
Этот магазин обещает продать только оригинальный подлинный Omron. Если вы хотите спросить любые вторые имитации, пожалуйста, возьмите сознательный объезд!Наш магазин будет загружать новые продукты для обновления физических картинок каждый день!Я надеюсь, что все уделяют больше внимания.Компания Store: Omron работает с совестью и моралью!Отклоните огромную прибыль, отвергните любую вторую реконструкцию!Продукты продаж компании являются оригинальными, если есть какие -либо вопросы.Добро пожаловать в штаб -квартиру Шанхай Омрон для тестирования.И в десять раз компенсация!

Реле ввода/вывода

G7T

W29×D10&Раз; стройная реле H32mm I/O

Введите (DC, AC)&Middot; выход (1a, 1b, 1c) все стройные.

Выход высокий уровень для 1 миллиона (DC24V 5A).

Действие устройства с подтвержденным действием (только 1А спецификации).

Международные стандартные продукты сертификации UL и CSA (продукты с*символами в таблице типов).




Тело

КлассификацияЦвет корпусаМодельОцененное напряжение (V)
Вход1aзеленый прозрачныйG7T -122S *DC12
DC24
DC100/110
Красный и прозрачныйAC100/110
AC200/220
Выход1aПрозрачныйG7T-1112S *DC12
DC24
1bG7T-1012SDC12
DC24
1cG7T-112SDC12
DC24

ПРИМЕЧАНИЕ. Входной и выходной порт с соответствующим ПЛК используется при входе и выводе.Как правило, вход используется для входов для сигнала, таких как ПЛК, и выход используется для получения переключателя нагрузки, который получает выходной сигнал от ПЛК.Ввод, вывод и выход варьируются в зависимости от производительности переключения контакта, пожалуйста, выберите в соответствии с этой целью.

* Международные стандарты UL и CSA сертификационные продукты.Для получения подробной информации о других катушках, пожалуйста, проконсультируйтесь.
G7T -12 нельзя использовать в качестве G7TC.Используется только P7TF-05 (одиночный розетка).

Дополнительные части (отдельные)

Одиночные розетки (1a, 1b, 1c -спецификации и G3TA G7T.

Его можно использовать для использования времени стройного реле и расширения 1C реле ввода/вывода.При использовании реле ввода/вывода G7TC в качестве типа 1C поместите выход с коротким модулем в клемме ввода/вывода и объедините гнездо и реле 1C в его выходе.

Модель
P7TF-05

Индикатор световой модуль (с функцией поглощения волн) /P70

Снимите прозрачную декоративную плату розетки и установите модуль, то есть функцию прикрепленного индикатора поглощения волн и действия.

МодельПрименимое эстафетаПримечание
AC Relay дляP70AAC100/110VДегенерация
AC200/220V
Реле DC дляP70DDC12/24VДиод

ПРИМЕЧАНИЕ 1. Пожалуйста, используйте модуль, подходящий для напряжения реле.

2. DC совместно используется DC12/24V и множественным источником питания.

3. Входной ток показан ниже.(Ссылка)
AC100/110V: 1,14 ～ 1,38 мА
AC200/220V: 1,40 ～ 1,71 мА
DC12/24V: 4,83 ~ 5,90 мА

4. Качество составляет около 6 г










(Блок: мм)

Тело

1a Стандарт G7T-1122S (вход) G7T-1112S (выход)

Размер формы G7T 3 G7T -122S/1112S_DIM

1B Стандарт G7T-1012S (выход)

Размер формы G7T 5 G7T-1012S_DIM

1C Стандарт G7T-112S (выход)

Размер формы G7T 7 G7T -12S_DIM

ПРИМЕЧАНИЕ. Когда однократный розетка P7TF-05 и модуль индикатора Light P70D (DC12/24V) используются вместе, поместите терминал 1 AT +.

Одиночный розетка

P7TF-05

Размер формы G7T 11 P7TF-05_DIM

ПРИМЕЧАНИЕ. При использовании сплошного реле -государственного реле и индикаторного светового модуля ① терминал⊕За полярность обратите внимание.

* При установке с использованием M3 рекомендуется установить прокладку.При установке с помощью M4 не требуется прокладка.

Модуль света индикатора (с функцией поглощения волн)

P70

Размер формы G7T 16 p70_dim












Оценка спецификации

Операционная катушка (вход, обычно используется)

Элемент с рейтингом напряжения (v)Ток рейтинга (MA)Сопротивление катушки (Ω)Напряжение действия
(V)		Сбросить напряжение
(V)		Максимизировать
Напряжение (v)		Энергопотребление
(Va, w)
50Hz60Hz
AC100/1108.2/97/7.78,700Ниже 80%Более 30%110%0.7VA
200/2204.1/4.53.5/3.8533,300
DC1242290Ниже 80%Более 10%110%0.5W
24211,150
100/110520,000

Примечание 1. Номинальное значение тока и сопротивления катушки относится к значению температуры катушки, когда температура катушки составляет+23 ° C. Допуск имеет толерантность, номинальный ток+15 %, -20 %, а сопротивление катушки должна быть&Plusmn; 15 %.

2. Когда спецификация переменного тока является одиночной (одноцелевой P7TF-05), это 4 номинальные спецификации, но это 3 номинальные спецификации при использовании в качестве G7TC.

3. Функция действия относится к значению температуры катушки при+23 ° C.

4. Максимальное напряжение напряжения относится к максимальному значению в пределах диапазона разрешения питания катушки реле, когда температура окружающей среды составляет+23 ° C.Не постоянно.

Выключатель

КлассификацияВходВыход
Нагрузка на сопротивлениеПерцептивная нагрузка
(L/R=7ms)		Нагрузка на сопротивлениеПерцептивная нагрузка
(cosΦ = 0,4,
L/R=7ms)
Контактная структураДвойной контакт с перекрестным типомодин
Материал соединенияСлой агау+агауAgSnIn
Указанная нагрузкаDC 24V 1ADC 24V 0.5ADC 24V 5ADC 24V 2A
AC 110V 1AAC 220V 2AAC 220V 1A
Оцененный ток мощности1A5A
Максимальное значение напряжения контактаAC 250V, DC 125V
Максимальное значение контактного тока1A5A
Максимальное значение коммутационной емкости
(Ссылка)		DC24W, AC110VADC12WDC120W, AC440VADC48W, AC220VA

производительность

Контактное сопротивление*150m&Уга; следующее
Время действия*2Ниже 15 мс
Время бронирования*2Ниже 15 мс
Максимальная частота переключениятехника18 000 раз/ч
Указанная нагрузка1800 раз/ч
Сопротивление изоляции*3100M&Омега; выше
СопротивлениеКатушка и контактAC2,000V 50/60Hz 1min
ВообщеAC1,000V 50/60Hz 1min
Моторная вибрация10 ~ 55 ~ 10 Гц
Одиночная амплитуда 0,5 мм (двойная амплитуда 1,0 мм)
Моторное воздействие200m/s2
Механическая жизнь5000 миллионов раз
Электрическая жизнь *5Вход100 миллионов раз
(10mA)
50 000 раз (1А)
(сопротивление
нагрузка)		2,5 миллиона раз
(10mA)
20 000 раз (1А)
(Эмоциональный
нагрузка)
Выход1 миллион раз (номинальная нагрузка)
Уровень P -ровного уровня p
(Справочное значение*4)		ВходDC1V 100μA
ВыходDC5V 10mA
Температура окружающей среды-40 ~+70 ℃
(Без замораживания, росы)
Влажность окружающей среды5 ～ 85%RH
качествоОколо 17 г

ПРИМЕЧАНИЕ. Приведенное выше значение является начальным значением.

*1.

*2. Условия измерения: Когда добавляется номинальное рабочее напряжение, контакт не включен.
Условия температуры окружающей среды: + 23 ℃

*3. Условия измерения: используйте сопротивление изоляции DC500V, чтобы измерить те же части, что и элементы сопротивления напряжения.

*4. Это значение является значением частоты переключения в 120 раз/мин.

*5. Условия температуры окружающей среды: + 23 ℃

Международная стандартная сертификация

Номинальное значение G7T / производительность 10

Стандартная модель получила сертификацию стандарта безопасности UL и CSA.Однако, кроме типов 1b и 1c.

Номинальная стоимость международной стандартной сертификации отличается от стоимости производительности каталога этого продукта, поэтому обязательно подтвердите спецификации, а затем используйте его.

МодельСпецификации операции катушки с номинальной катушкойЧастые оценки спецификацииКоличество испытаний
G7T-1122S12 ~ 125VDC
24 ～ 240VAC		AC1A 250V GM
DC5A 30 В сопротивление		6000 раз
G7T-1112SAC10A 250V General
DC10A 30 В сопротивление
1/2HP AC240V

Дополнительные части (отдельные)

Одиночные розетки (1a, 1b, 1c -спецификации и G3TA G7T.

Контактное сопротивление *10m&Уга; следующее
СопротивлениеAC2,000V 1min
Сопротивление изоляции1,000MΩ (сетка 500 В)
Вибрация10 ～ 55 ～ 10 Гц одиночная амплитуда 0,5 мм (двойная амплитуда 1,0 мм)
Шоковое доказательство1,000m/s2
Температура окружающей среды-40 ~+70 ° C (без замороженного, узел)
Влажность окружающей среды5 ～ 85%RH
качествоОколо 28 г

* Условия измерения: DC5V 1a Метод выброса напряжения.
