Новый пользовательский Dell Dell R740 Руководство Rail/R740 Dynamic Guide Guide Guide Guide Guide
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
- R740 Dynamic Guide Rail
- Информация о товаре
- Фотографии
Цвет: | R740 Dynamic Guide Rail |
Описание продукта:
1>Все значки компонентов:
2>по умолчаниюДлина направляющей рельсы составляет 650 мм, ширина кронштейна составляет 50 мм, кронштейн использует оцинкованную пластинку толщиной 1,5 мм, внутреннее отверстие для установки рельс -полосы цифровое номера Значок этикетки:
3>Длина направляющей железнодорожной рамы составляет 250 мм, ширина кронштейна составляет 50 мм, а ширина, закрепленная в устье шкафа, составляет 40 мм:

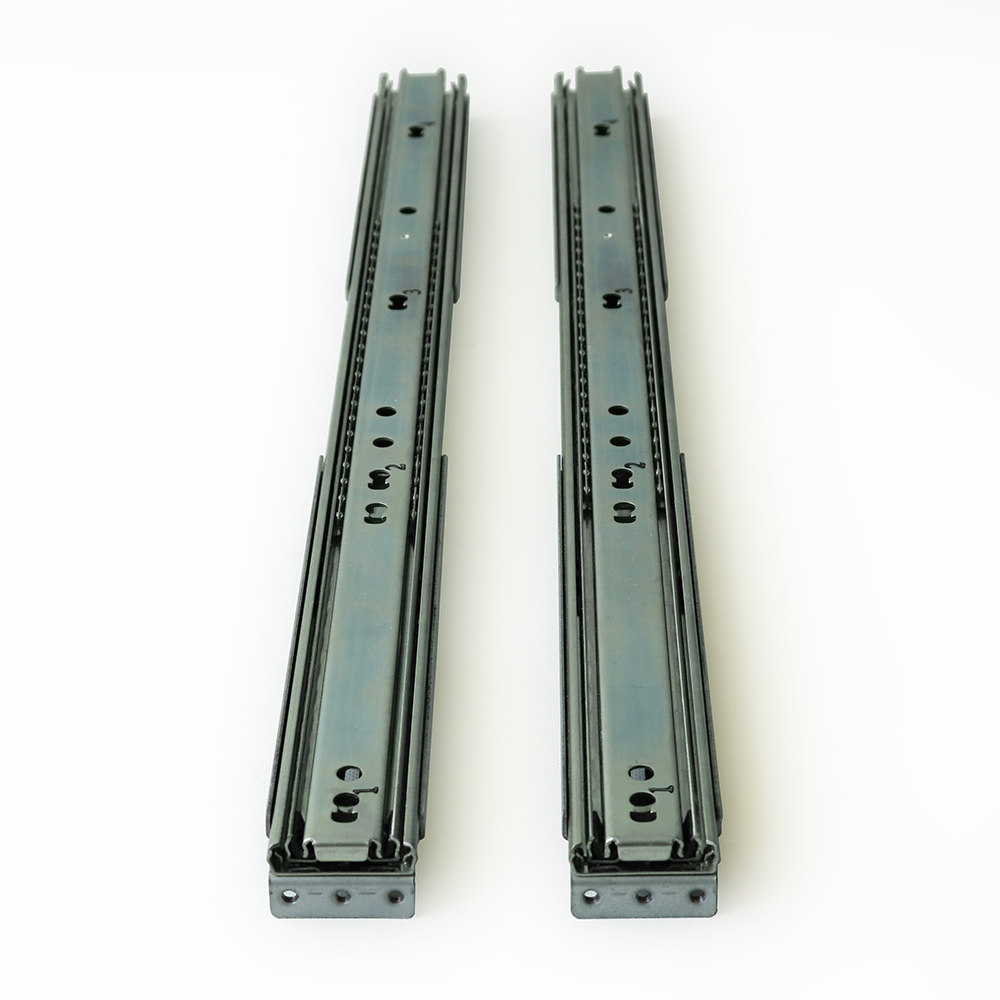

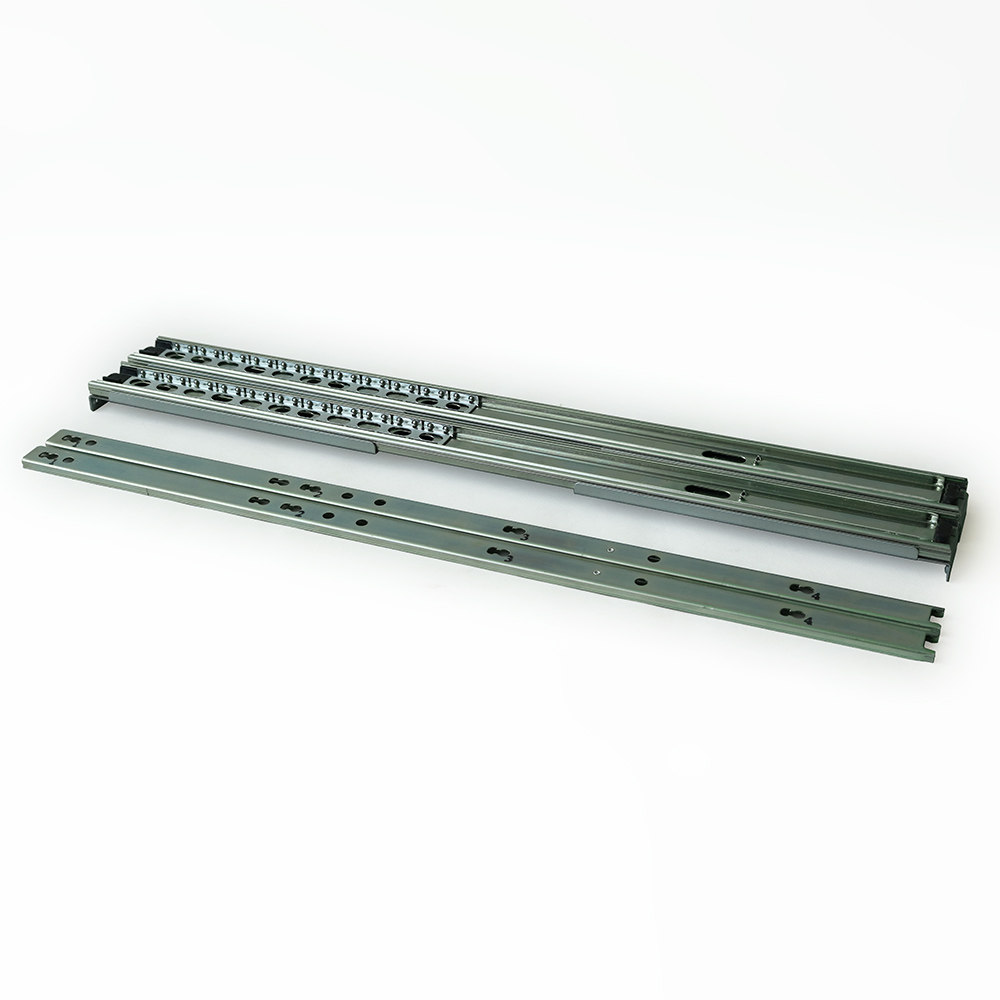

4>Направляющий рельс содержит внешнюю рельс, внутренние рельсовые стержни. Внутренние рельсы установлены на боковой стороне шасси, а внешняя рельса закреплена на балке шкафа.

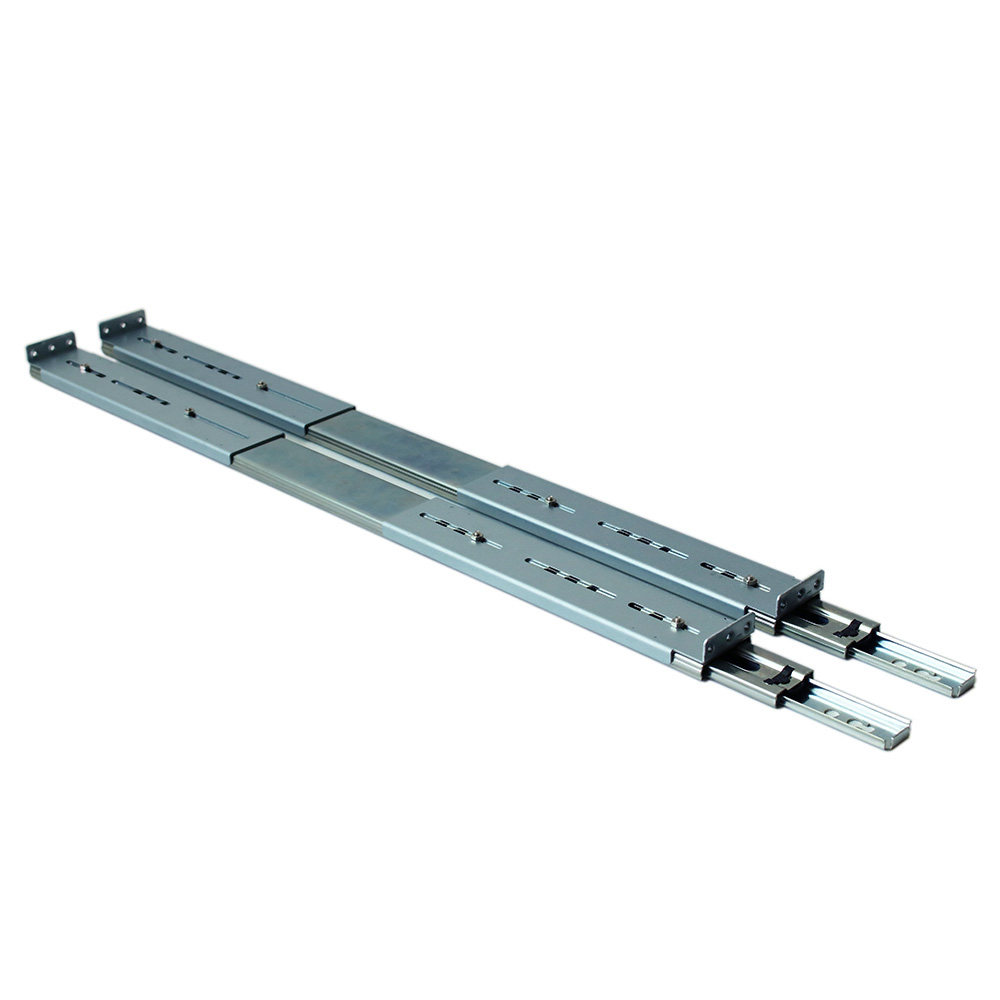

5>Максимальная длина 400 мм, вытянутая после того, как направляющий шкаф составляет 400 мм. Нажмите на черную пластиковую пряжку на внутренней дорожке.
6>Внешний железнодорожный кронштейн разборка: сдвиньте две секции скольжения, с отверткой с отверткой с винтовыми гайками фиксированного кронштейна:

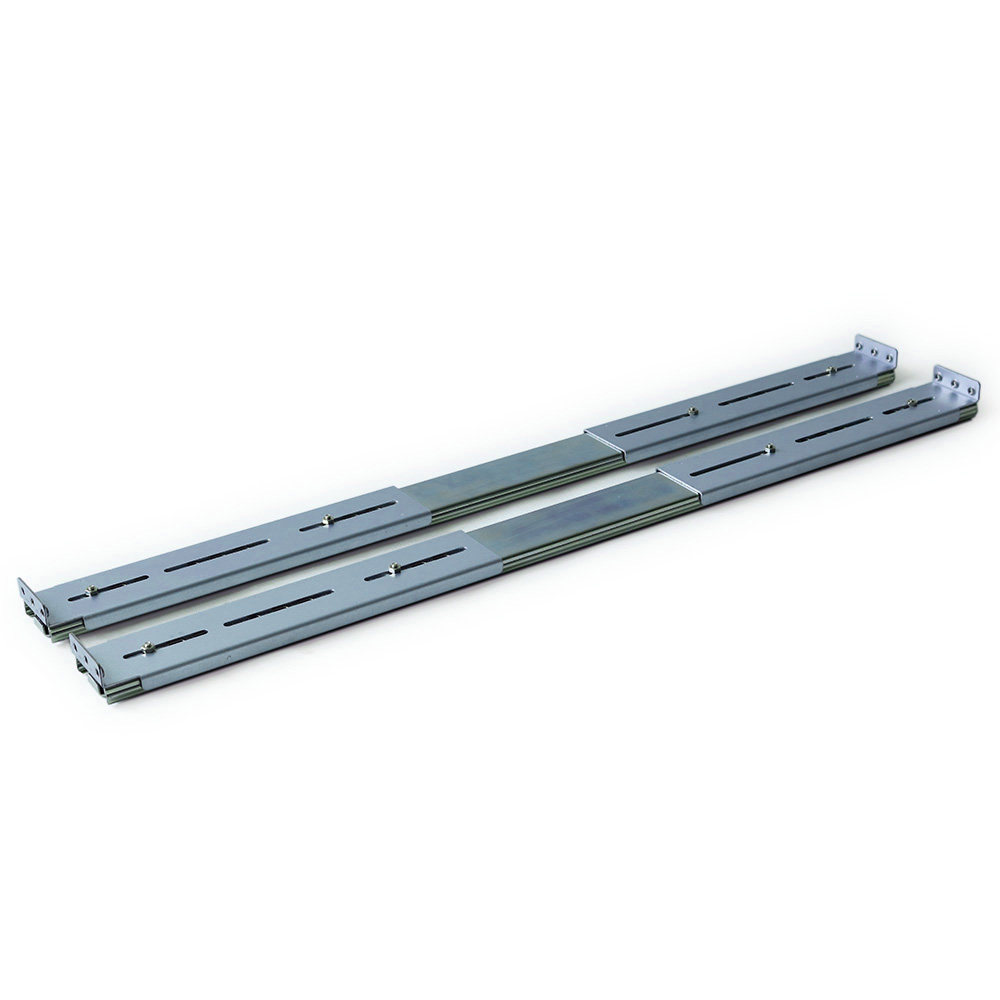

7>Максимальное удлинение кронштейна перед направляющим рельсом, максимальное удлинение заднего кронштейна составляет 105 мм, а общая длина задней направляющей рельсы может достигать 890 мм:
8>Внутренние рельсовые отверстия Положение отверстия и на стороне сервера застряли карта значок маркировки ногтей, используйте дисплей R510 изображения:
9>Согласно цифровой круглой отверстии, отмеченной на внутренней железнодорожной полосе, внутренние рельсовые ногти выровнены с внутренними рельсами, а затем направляющие с задней линией натягивают, чтобы скользить канавки в C -образе перед круглым отверстием, чтобы завершить Установка внутренних рельсов:
10>Отрегулируйте расширение расширения внешнего кронштейна с передней и задней расстоянием квадратного устья внутреннего устья шкафа:
11>При фиксации внешней рельсы к шкафу, фиксационный винт внешнего железнодорожного кронштейна фиксируется на внешней стороне квадратного устья, так что двухветная раздвижная карта направляющей не может вытащить шкаф на краю квадрата рот:
12>Рекомендуется использовать глубину внешнего вида 900 мм или более шкафов, значок шкафа внешнего рельса:
13>Секция направляющей железной дороги 2 не может вытащить шкаф. Только внутренний рельсовый стержень вытаскивается из шкафа. Максимальная длина составляет 400 мм:
14>Инструкции по использованию аксессуаров для пакета направляющих железнодорожных винтов:

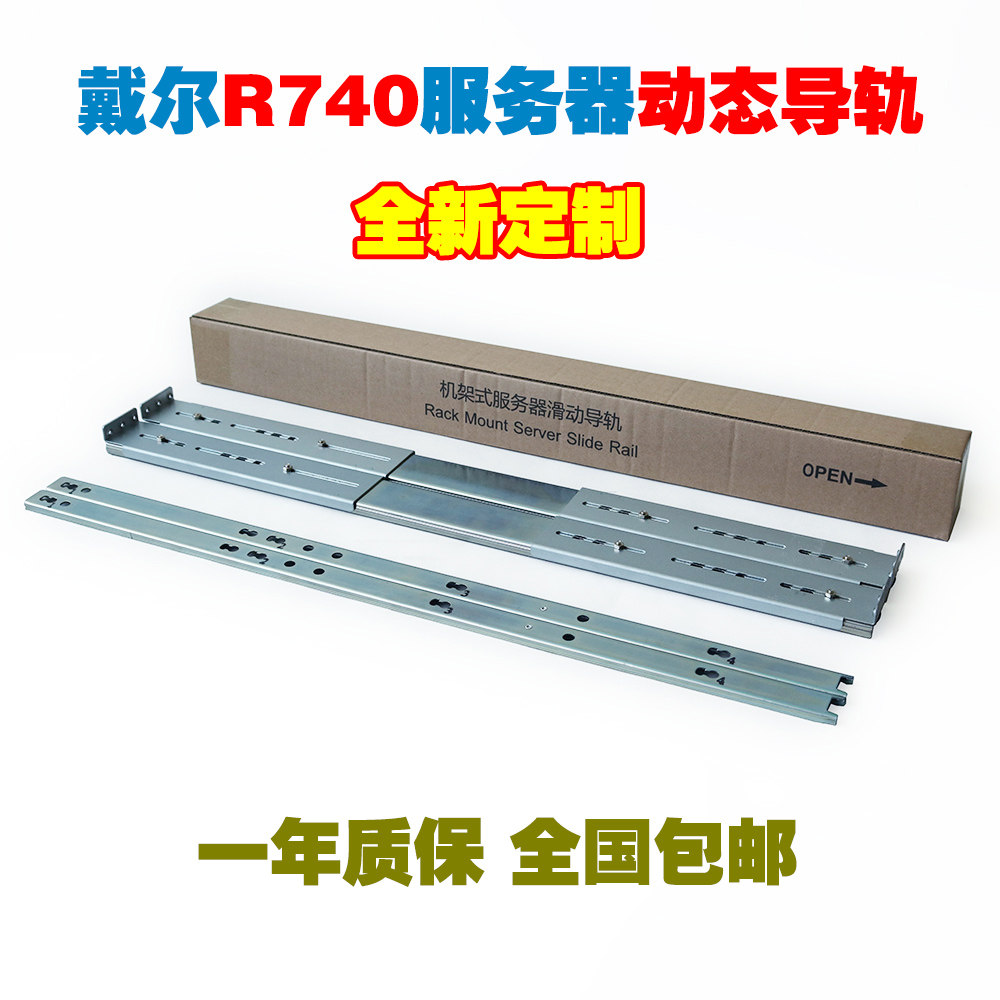

15>Руководящая железнодорожная упаковка Размер: 700 мм*70 мм*60 мм, вес 2,7 кг:
*Демонстрация установки направляющей железнодорожной железы: нажмите, чтобы посмотреть
*Может быть выдан по требованию
