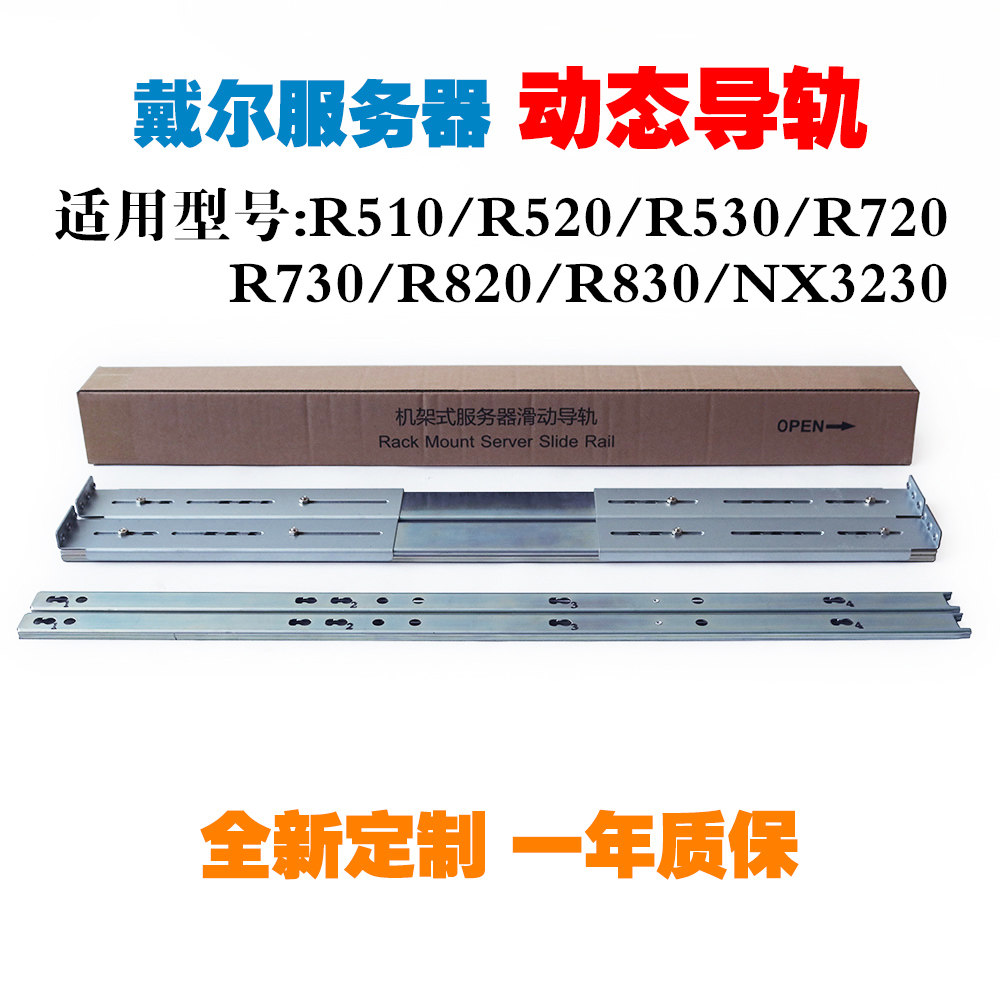

Dell Dell R510/R720/R730/R520/R820/R830/NX3230 Server Universal Guide
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- R510 Guide Rail
- R720 Guide Rail
- R730 Guide Rail
- R820 Guide Rail
- R830 Guide Rail
- R520 Guide Rail
- R530 Guide Rail
- NX3230 Guide Rail
| Цвет: | R510 Guide Rail, R720 Guide Rail, R730 Guide Rail, R820 Guide Rail, R830 Guide Rail, R520 Guide Rail, R530 Guide Rail, NX3230 Guide Rail |
Описание продукта:
1>Все значки компонентов:

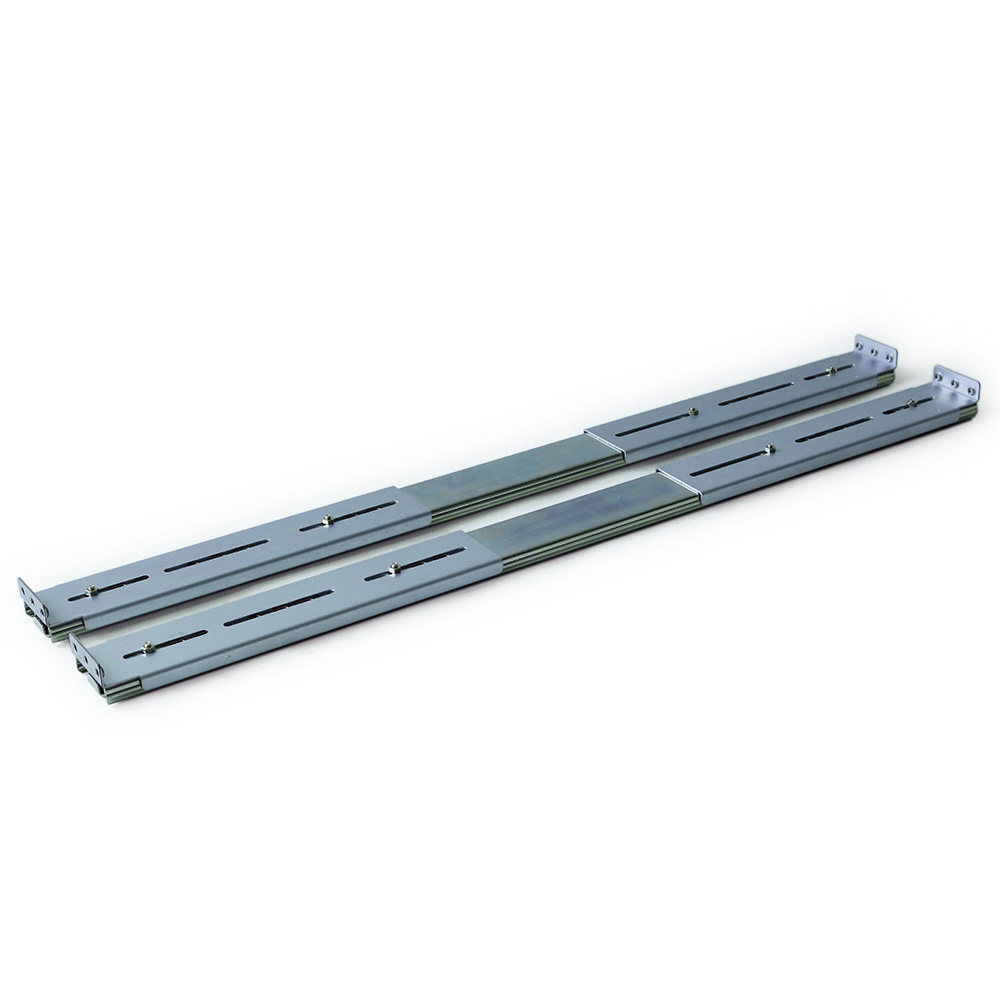

2>по умолчаниюДлина направляющей рельсы составляет 650 мм, ширина кронштейна составляет 50 мм, кронштейн использует оцинкованную пластинку толщиной 1,5 мм, внутреннее отверстие для установки рельс -полосы цифровое номера Значок этикетки:
3>Длина направляющей железнодорожной рамы составляет 250 мм, ширина кронштейна составляет 50 мм, а ширина, закрепленная в устье шкафа, составляет 40 мм:

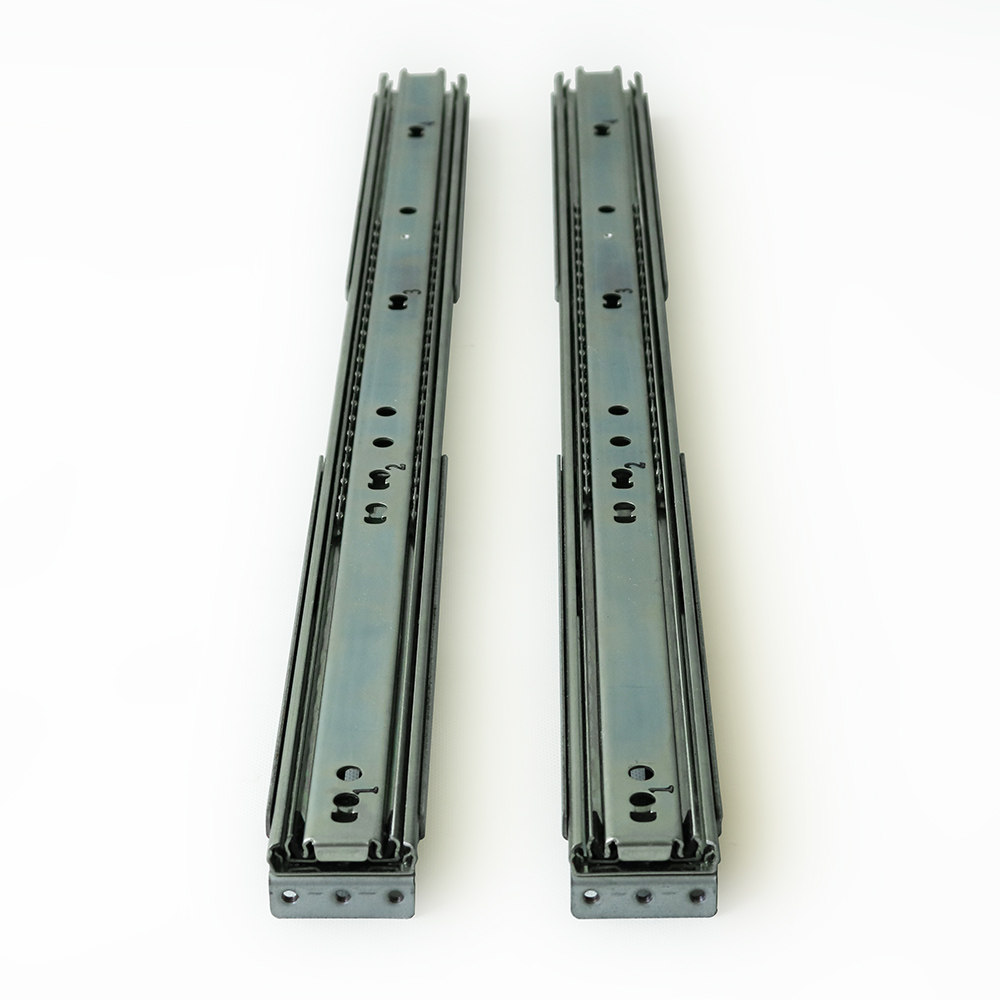

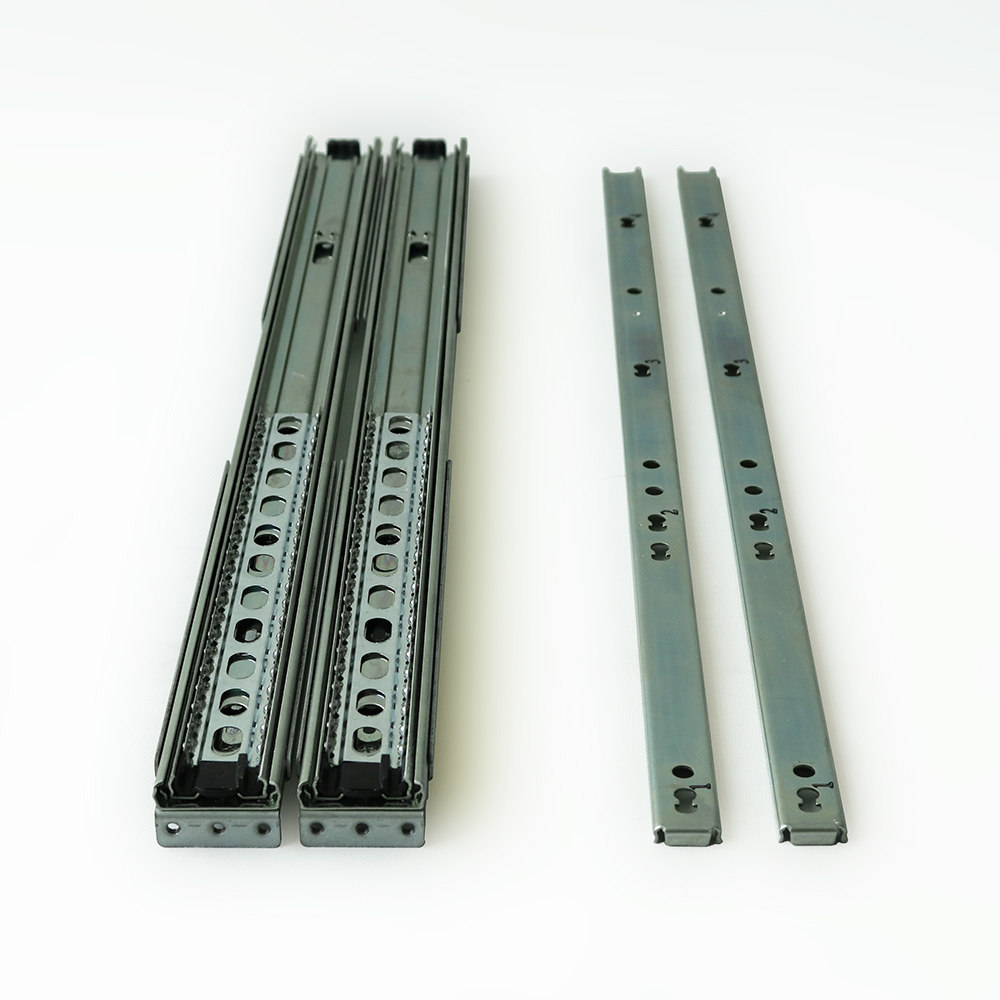

4>Направляющий рельс содержит внешнюю рельс, внутренние рельсовые стержни. Внутренние рельсы установлены на боковой стороне шасси, а внешняя рельса закреплена на балке шкафа.

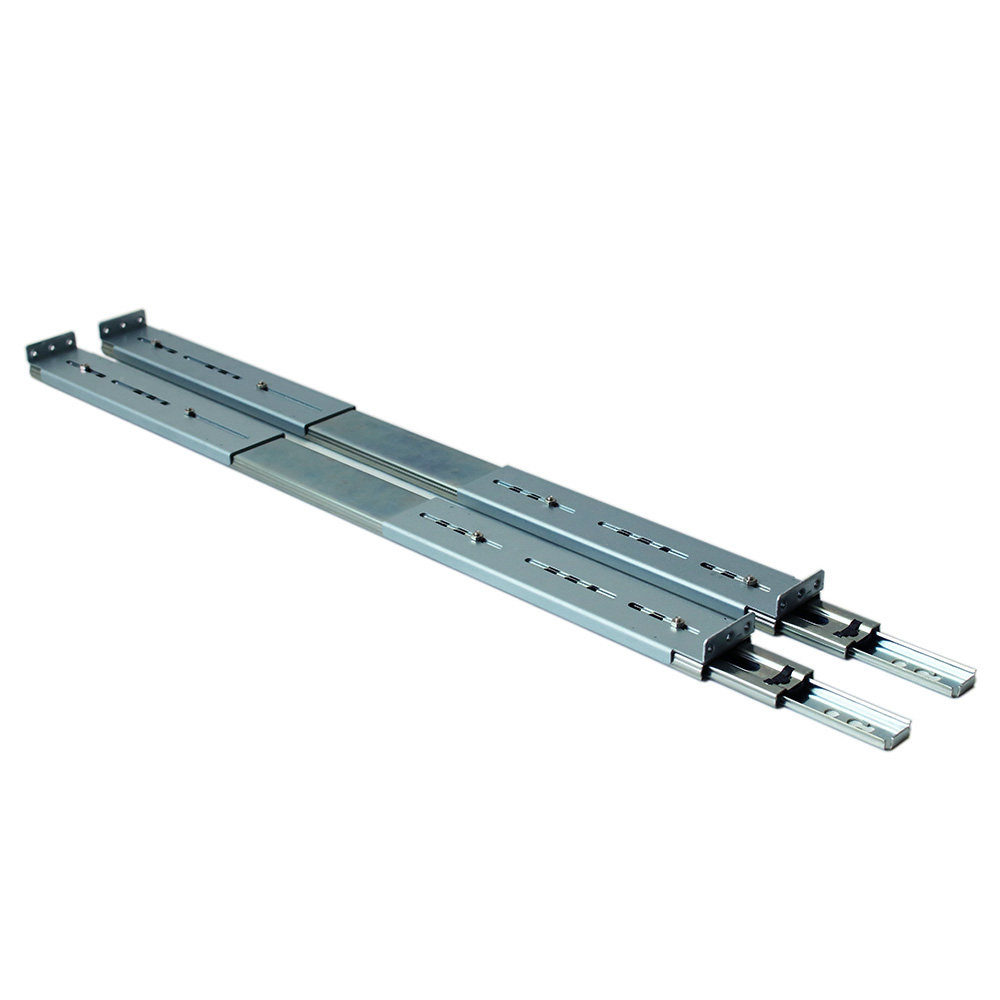

5>Максимальная длина 400 мм, вытянутая после того, как направляющий шкаф составляет 400 мм. Нажмите на черную пластиковую пряжку на внутренней дорожке.
6>Внешний железнодорожный кронштейн разборка: сдвиньте две секции скольжения, с отверткой с отверткой с винтовыми гайками фиксированного кронштейна:
7>Максимальное удлинение кронштейна перед направляющим рельсом, максимальное удлинение заднего кронштейна составляет 105 мм, а общая длина задней направляющей рельсы может достигать 890 мм:
8>Иллюстрация положения отверстия внутреннего рельса и маркировки ногтей на стороне сервера:
9>Согласно цифровой круглой отверстии, отмеченной на внутренней железнодорожной полосе, внутренние рельсовые ногти выровнены с внутренними рельсами, а затем направляющие с задней линией натягивают, чтобы скользить канавки в C -образе перед круглым отверстием, чтобы завершить Установка внутренних рельсов:
10>Отрегулируйте расширение расширения внешнего кронштейна с передней и задней расстоянием квадратного устья внутреннего устья шкафа:
11>При фиксации внешней рельсы к шкафу, фиксационный винт внешнего железнодорожного кронштейна фиксируется на внешней стороне квадратного устья, так что двухветная раздвижная карта направляющей не может вытащить шкаф на краю квадрата рот:
12>Рекомендуется использовать глубину внешнего вида 900 мм или более шкафов, значок шкафа внешнего рельса:
13>Секция направляющей железной дороги 2 не может вытащить шкаф. Только внутренний рельсовый стержень вытаскивается из шкафа. Максимальная длина составляет 400 мм:
14>Взяв сервер R510 в качестве примера, диаграмма сервера установки железной дороги в шкаф:
15>Инструкции по использованию аксессуаров для пакета направляющих железнодорожных винтов:
16>Руководящая железнодорожная упаковка Размер: 700 мм*70 мм*60 мм, вес 2,7 кг:
*Демонстрационное видео с установкой железной дороги: нажмите, чтобы посмотреть
*Может быть выдан по требованию
