EG8025 Pure -Dtring Board Displayer Special Chip
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

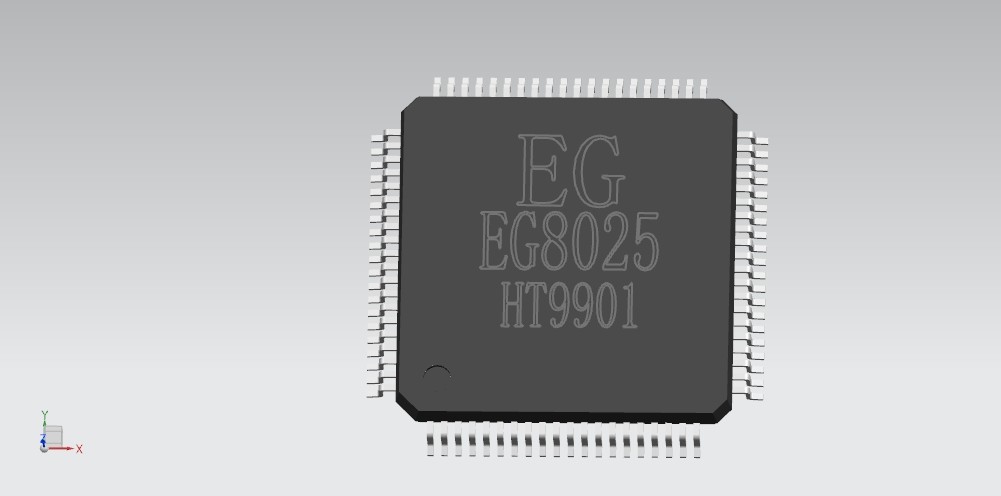

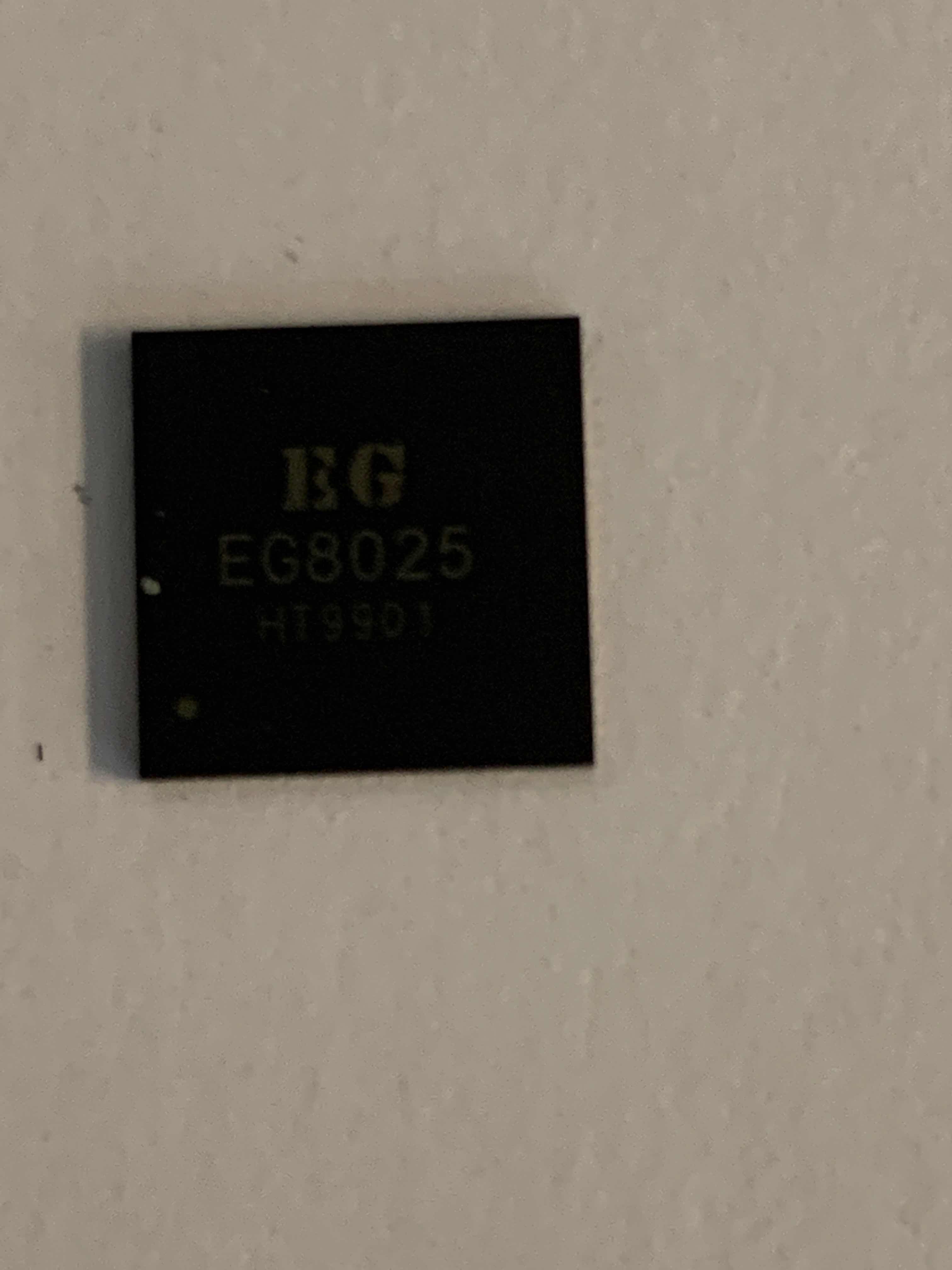

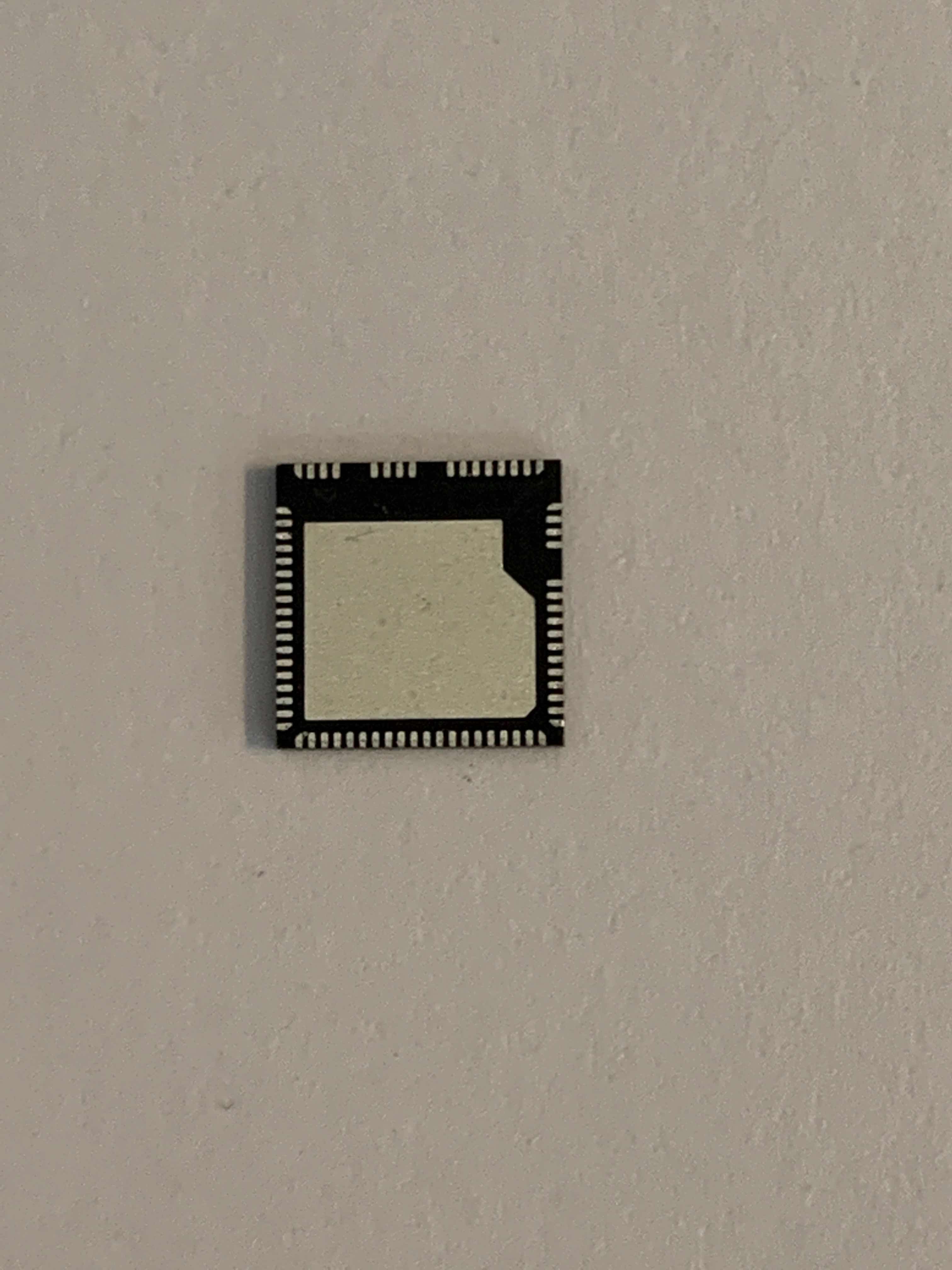

| Цвет: | EG8025 LQFP-80, EG8025 QFN70 |
Теплое напоминание: пожалуйста, обратите внимание на информацию о выставлении счетов для выставления счетов или вовремя свяжитесь с обслуживанием клиентов.Пожалуйста, сотрудничайте, спасибо !!
Скачать информацию: https://ww.egmicro.com/chip- Center/89/EG8025/
1. Характеристика
1. Используя метод модуляции модуляции текущего режима и центрального выравнивания, он может быть эмоциональным и нагрузкой на способность
2. Частота несущей SPWM 20 кГц, подходящая для применения сильной трубки MOS и IGBT
3. Интегрированные два пробирки с высоким уровнем 600 В.±2A
4. Интегрировал четырехзависимый независимый цепь защиты от пикового тока трубки MOS и сравнительном эталонном источнике 200 мВ встроенных в четыре дороги для пользователей, чтобы установить защитное значение
5. Интегрированный четырехпрочный высокоскоростный операционный усилитель и однопродувленный сравнительный компаратор с высоким уровнем скорости. Два прохода OP AMP используются для ископаемых тока переменного тока, а OP AMP на протяжении всей дороги используется для выходного напряжения переменного тока
Обратная связь, на протяжении всей дороги используется для защиты от короткого окружения и до конца.
6. Выходное напряжение и выходной ток обрабатываются в реальном времени на цикл ШИМ, который может достичь точного отслеживания
7. Интегрированный выходной сигнал с нулевым сигналом и отслеживание фазы 0 градусов/120 градусов, посредством функции инверторного инвертора группы в группе с тремя фазами уровня.
8. Поддержка мультимахинного приложения
9. PIN -штифт можно настроить:
H мост влево, правое управление подсанкой руки моста
4 вида мертвых областей.
2 типа фиксированных синусоидальных частот - это необязательная конфигурация: 50 Гц, 60 Гц
Мягкий старт, выключите и закрывайте
10. Функция защиты повстанцев:
Возвращение на напряжение шины постоянного тока и отсутствие защиты напряжения
Защита от владения AC OWISH
Выходная перегрузка защита
Защита от перегрузки по току на выходе
Защита от печатной платы и защита температуры IGBT
Защита выхода от короткого замыкания
11. Серийная связь может установить параметры:
Частота PURELERY POLIENT 50 Гц.
60 Гц Чистая частота Полилина
Выходное напряжение переменного тока
Значение температуры
Номинальное значение защиты энергии
Номинальное значение защиты тока
Отказ
12. Последовательная связь может быть прочитано параметром:
Выходное напряжение переменного тока
Частота выходной частоты переменного тока
Выходная мощность переменного тока
Выходной ток переменного тока
Выходное значение переменного тока Значение PF
Напряжение шины DC
код ошибки
2. Описание
EG8025 -это интеграция режима текущего режима, метода центрального выравнивания ШИМ -модуляции и встроенный в два полубейных привода с высоким уровнем 600 В 600 В
Цифровая плесень в сочетании с чипом, посвященной продуктам инвертора.
Чип использует процесс CMOS. Основным модулем внутри является генератор SINE SINE, схема управления временем мертвой зоны, многоуровневая обратная связь и защита.
Схема чтения, модуль последовательной связи UART и другие функции.
Этот чип упакован с LQFP80. С небольшим количеством периферийных устройств, скорость искажения формы формы волны может быть достигнута менее чем за 1,5%, полная искажение формы волны нагрузки
Характеристики менее 3%и высокого выходного напряжения могут соответствовать требованиям формы волны инверторной промышленности.
3. Поле приложения
Инвертор с одной чистой синусоидами
Трехфазный инвертор с чистой синусоидальной волной
Непрерывная система рассеянного снабжения
Фотоэлектрический инвертор производства электроэнергии
Инвертор формирования ветроэнергетики
Литиевое тесто
Источник питания для хранения энергии

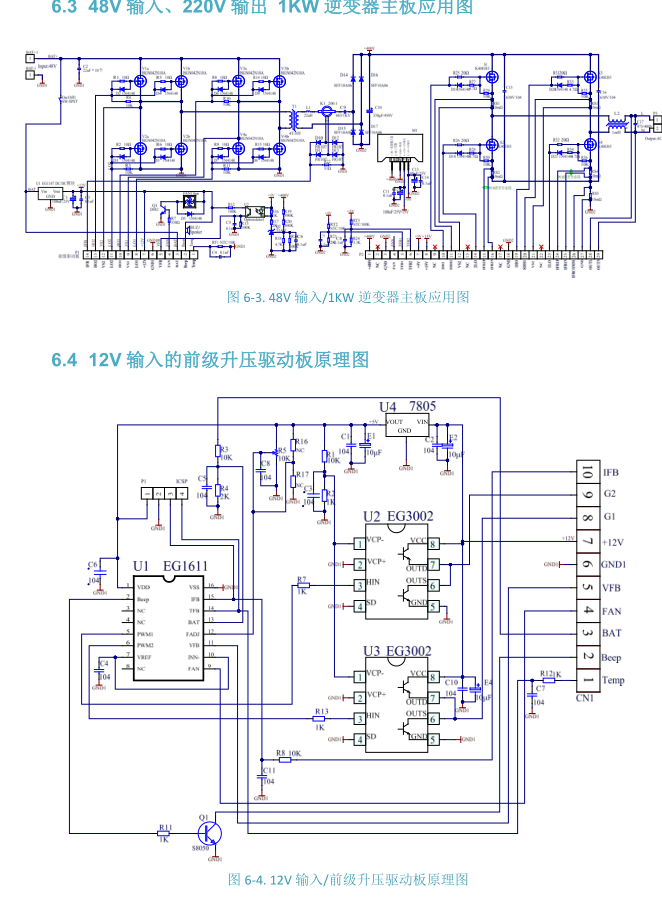

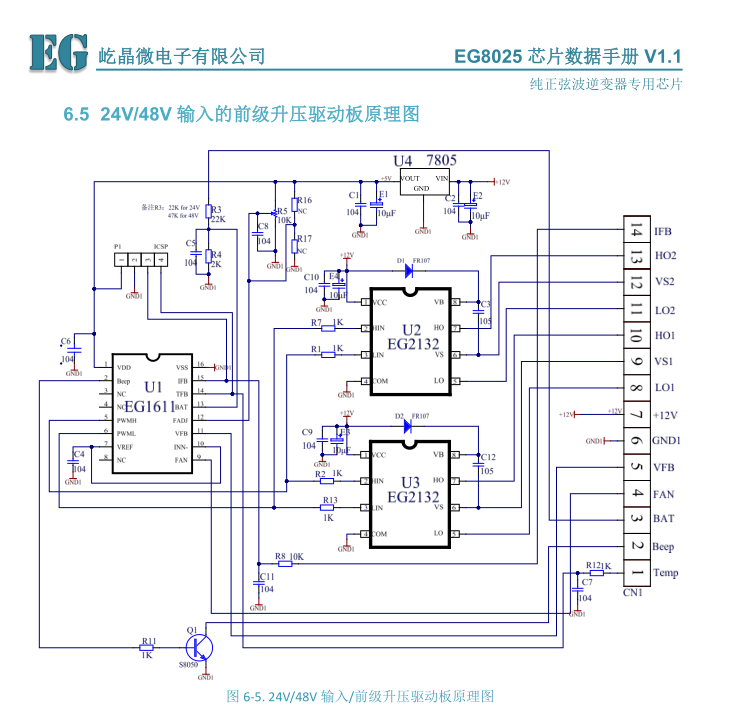

4. Типичная схема применения
