OPA177 модуля Точность напряжения напряжения Обработка сигнала

Цена: 482руб.    (¥22.8)
Артикул: 546624498633

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:智诺信达数码专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥9.9210руб.
¥5.99127руб.
¥ 32.8 30634руб.
¥531 120руб.
  • Информация о товаре
  • Фотографии

[资料下载地址][：][https://pan.baidu.com/s/1qYPmoc0 密码: vf8b]

[模块相关线材链接][：]

[射频SMA连接线RG316两端都是内罗内针线长15厘米馈线转接][https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-13256979822.17.fSrFn9]&id=546451090651&rn=d8814228468b38ccbee16846c12a6b97&abbucket=15

[射频SMA连接线RG316两端都是内罗内针线长10厘米馈线转接][https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-13256979822.17.Z1oFzh]&id=546433885981&rn=3fd8f80ae4a2b81dfee3021694b7f1ca&abbucket=15

[SMA转香蕉头连接线RF射频SMA连接线SMA公头转香蕉头50cm线长][https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-13256979822.17.de3N11]&id=546472571550&rn=44e83668f35759e6f2bf0e856f4836e8&abbucket=15

[SMA-J内螺内针天线延长线RG178路由天线改装无线网卡改装线15cm][https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-13256979822.17.Bwd3VS]&id=547255627564&rn=376475047a2f193241a11e2834aafa09&abbucket=15

[射频SMA连接线SMA内螺内针转杜邦线母头RG316线长30cm][https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.wJiFAq]&id=547256715832

[射频SMA连接线内螺纹内针转红黑鳄鱼夹测试线接RG316线50cm长][https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-13256979822.17.8Bk0b5]&id=546451318115&rn=6d0e020a6f56a0434dddf9e1f01a6b40&abbucket=15

[50欧SMA-J(][内螺内针])[转]BNC-J[镀银]RG316[连接线]SMA[公头转][BNC头15CM][https://detail.tmall.com/item.htm?spm=a1z10.3-b.w4011-13256979822.17.AQKZxS]&id=546592841700&rn=dbb165e41e515c3ac55193b986093561&abbucket=15

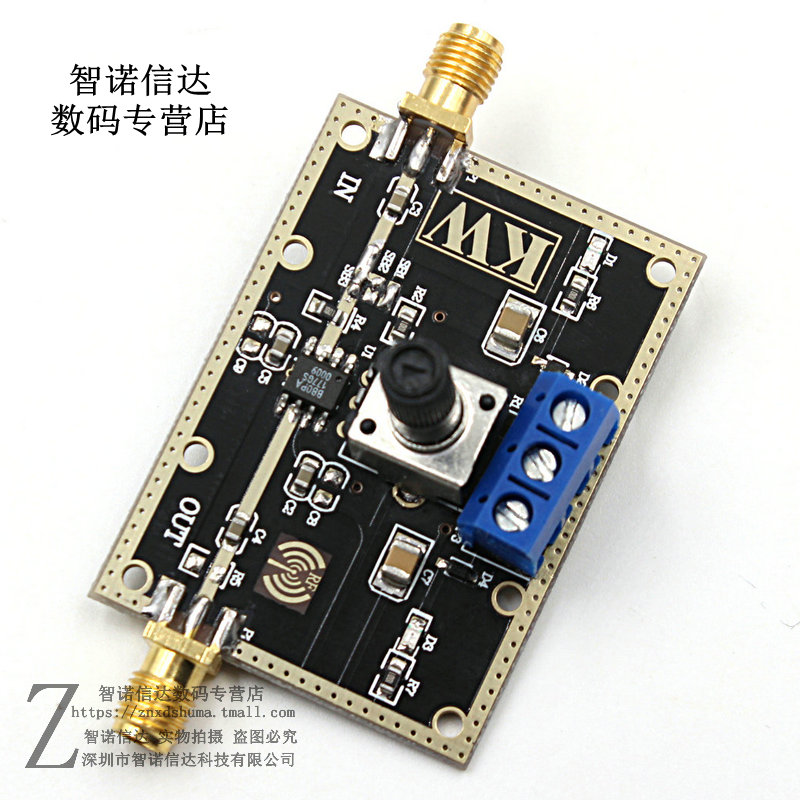

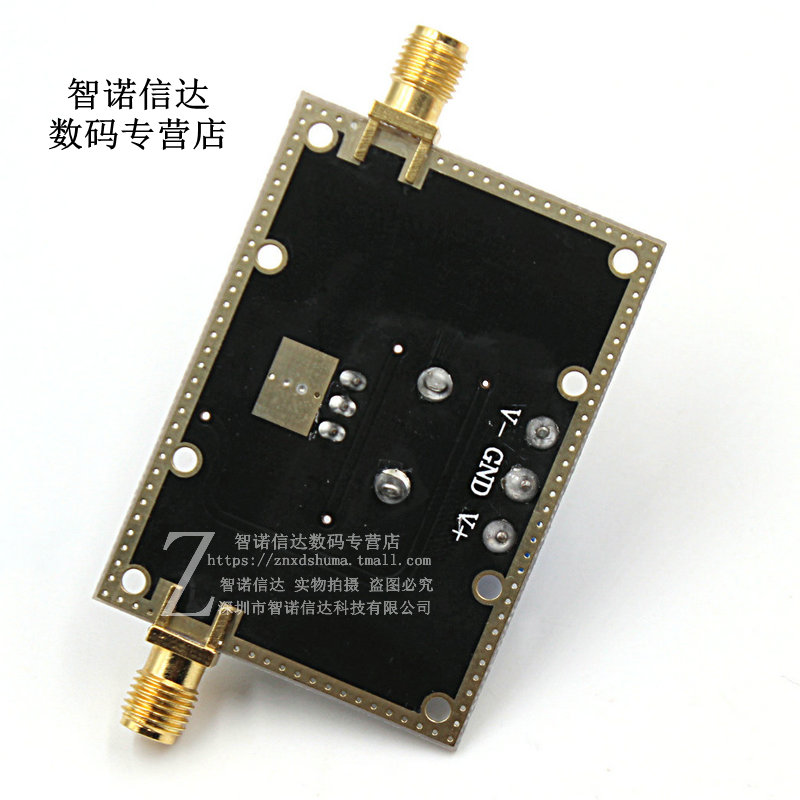

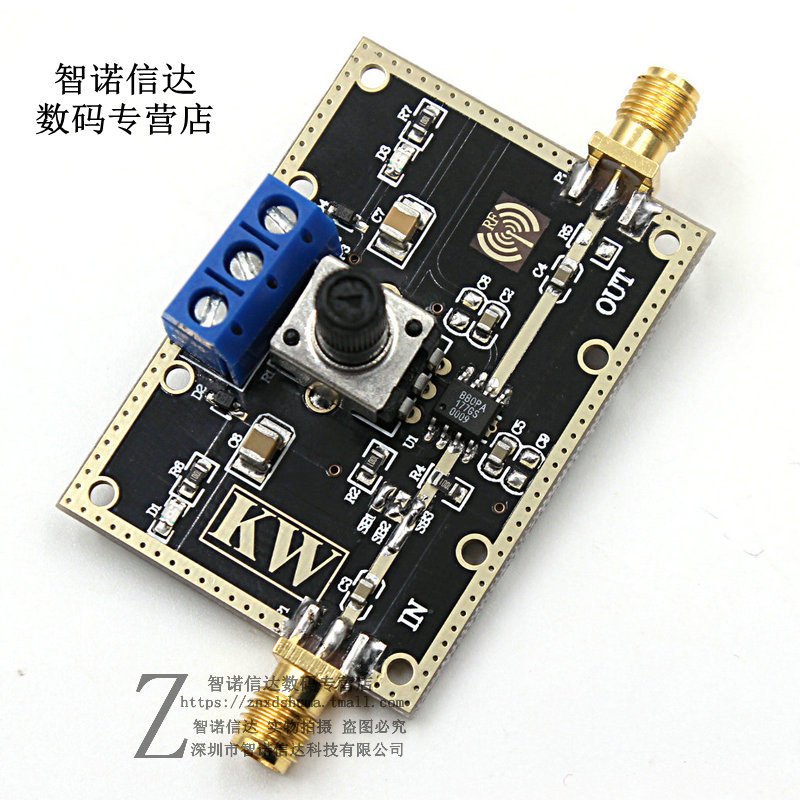

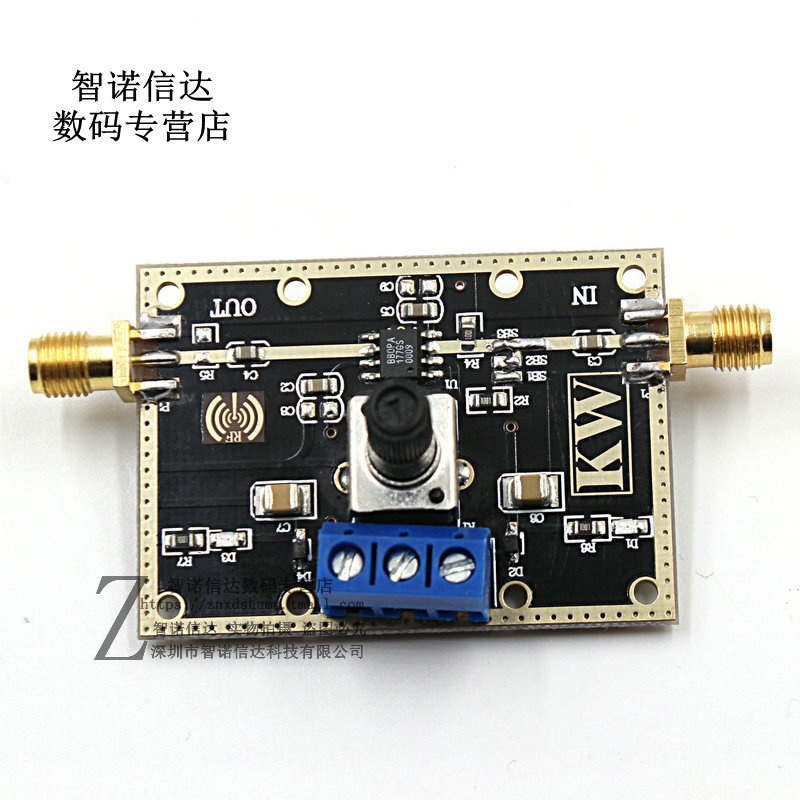

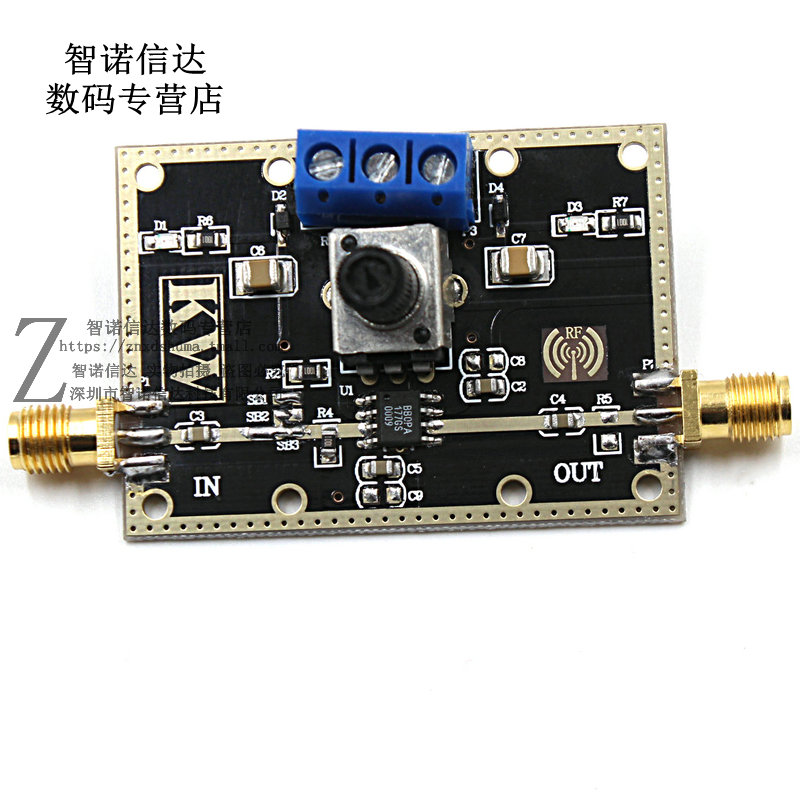

[宝贝名称：]OPA177[放大器模块]

[宝贝大小：]50mm X 36mm

[宝贝供电：]±3V ~ ±18V  (±22V  MAX)[（默认德州仪器芯片）]

[宝贝描述：本店继双路运放出品后，针对单运放又重新设计出了一款单路的运放模块，此模块的]

PCB[板兼容性极强，基本适用于市场上大部分的]SOP8[系列的单运放芯片，使用起来十分的方便。]

[我们使用的材料都是十分优质和方便的，比如信号的输入输出均采用同轴高频线接头，可以降低]

[信号的损耗幅度和屏蔽其他信号的干扰，同时板载的运放可以根据用户的需要将功能进行随意的]

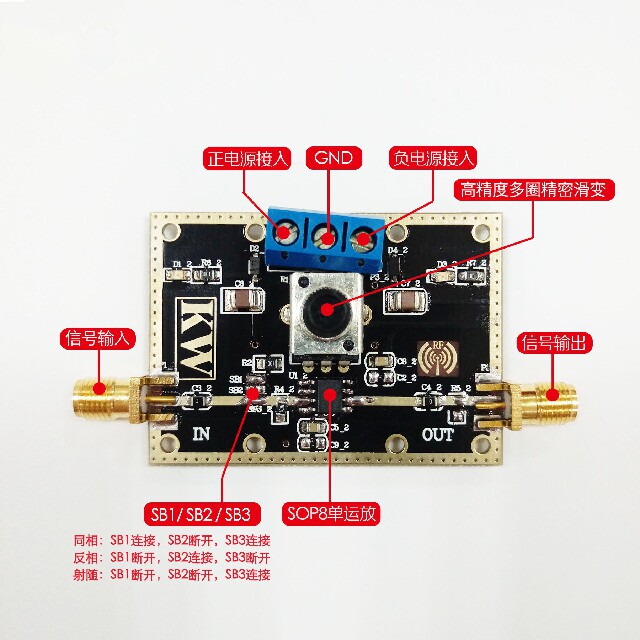

[改变（]1[、能改成同相放大器；]2[、能改成反向放大器；]3[、能改成射随输出；]4[、能改成积分放大]

[器；]5[、能改成微分放大器），我们采用两种增益模式给用户（]1[、直接电阻固定放大倍数；]2[、优]

[质滑变手动放大倍数设计）。板子上面还有着优质的电容滤波和优秀的]PCB[布局及走线，店主设]

[计的此]PCB[板更多兼容的是射频类的单运放，在走线和设计上面都按照射频要求来做的，当然低]

[频信号也很好。因此无论在功能上，还是在实用性上面，都是经过大量的模块实践才倾力打造出]

[这么一款宝贝，希望广大用户多多关注。提供批量供货，均按照客户的要求和设计来进行指标的]

[调试，最终确定指标后发货。关注我们，我们正在模块化的道路上努力。全体工作人员都愿意为]

[您服务，将您的设计变的更简单。]

[特别提醒：请在使用模块前，详细了解此芯片的性能和要求，特别是供电！！！]

OP[A177运放参数简介：]

[1、][低噪声放大器]

[2、][供电范围：]±3V ~ ±18V

[3、][电压输入范围：]0 ~ ±18V

[4、][工作温度范围：-40] ~&[nbsp;85℃]

[5、][输入失调电压：25]μV (&[nbsp;典型值)]

[6、][输入失调电压温度系数：0.3]&[mu;V/℃]&[nbsp;（]&[nbsp;典型值）]

[7、][输入失调电流：0.3nA] &[nbsp;（]&[nbsp;典型值）]

[8、][输入偏置电流：0.5nA]   (&[nbsp;典型值)]

[9、][共模抑制比：120dB]  (&[nbsp;典型值)]

[10、][最大开环增益：130dB] min (&[nbsp;典型值)]

[11、][输入阻抗：极高的输入阻抗] 45MΩ  (&[nbsp;典型值)]

[12、][典型带宽：600KHz]

[13、][低静态电流：1.5mA]



[效果测试：]

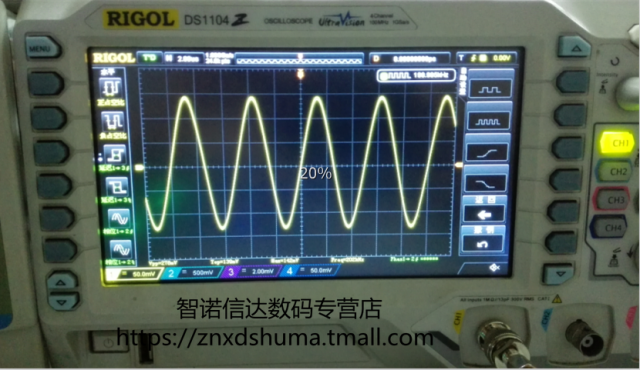

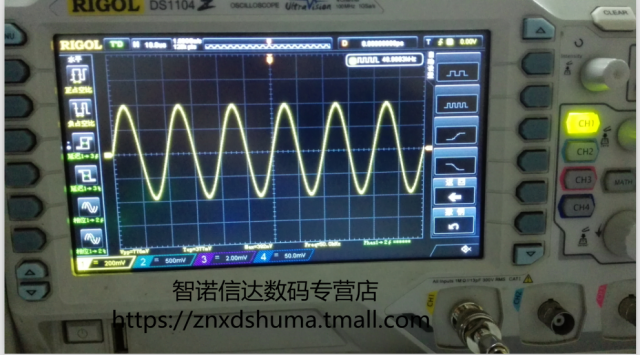

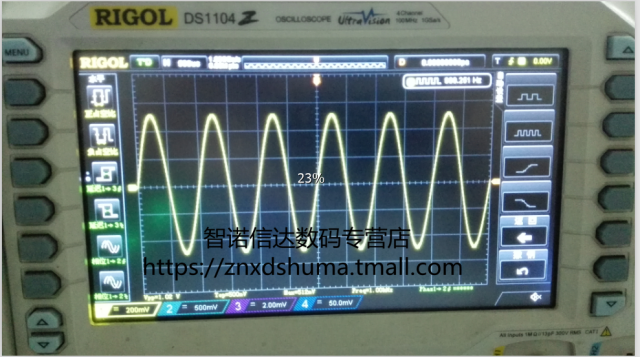

[OPA177单运放模块测试图：（]&[plusmn;12V供电]&[nbsp;反向放大模式]&[nbsp;输入信号100mV]&[nbsp;vpp增益10倍测试波形图）]

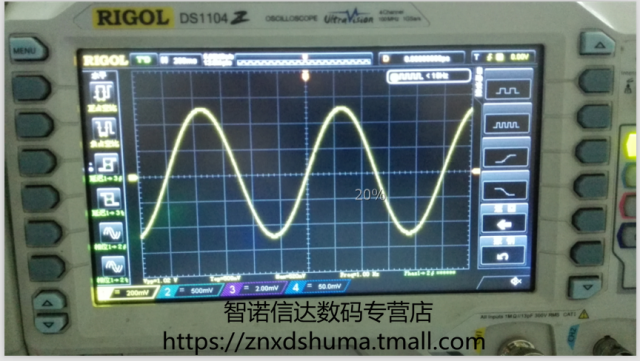

[1Hz信号图：（1V]&[nbsp;VPP）]
[1KHz信号图：（1V]&[nbsp;VPP）]
[50KHz信号图：(0.7V] VPP)
[200KHz信号图：(0.3v] VPP)
OPA177[相比]OP07[等运放拥有良好的噪声系数，有效带宽其实差不多，总体的增益平坦度在]DC - 20KHz  , 50KHz[为]-3dB[点。]
