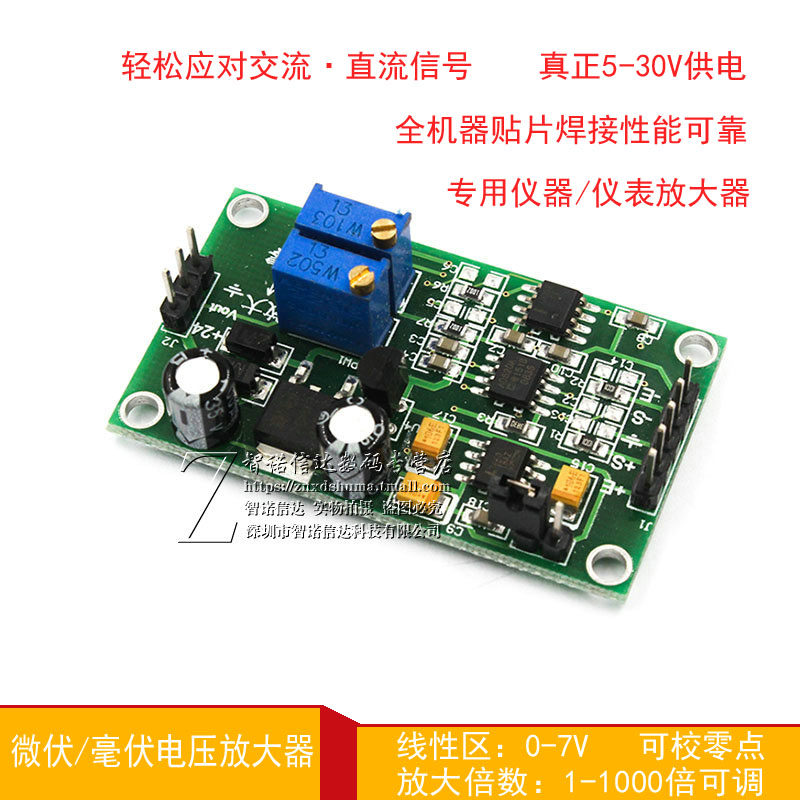

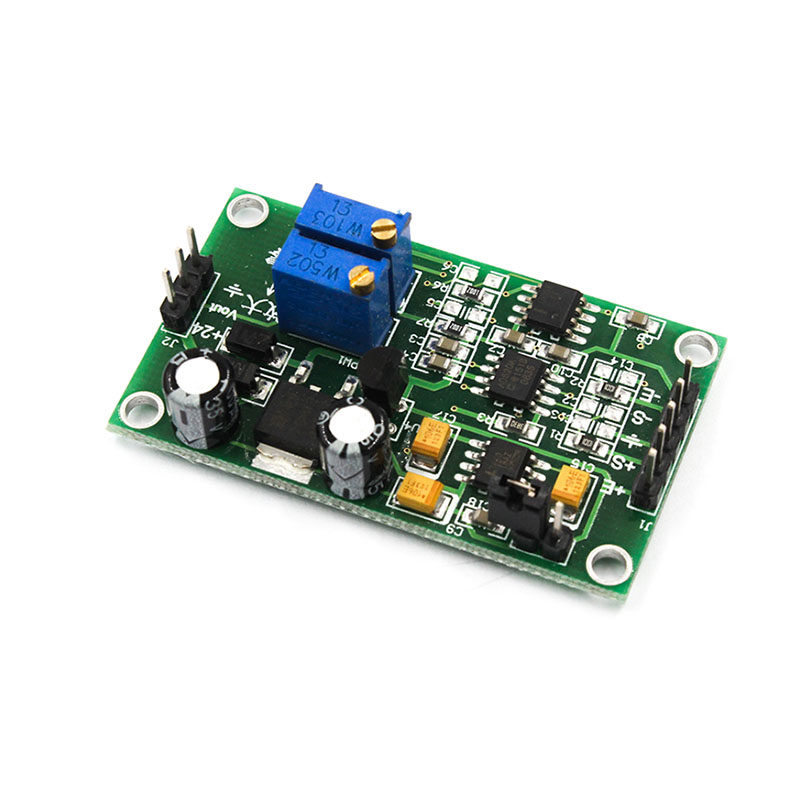

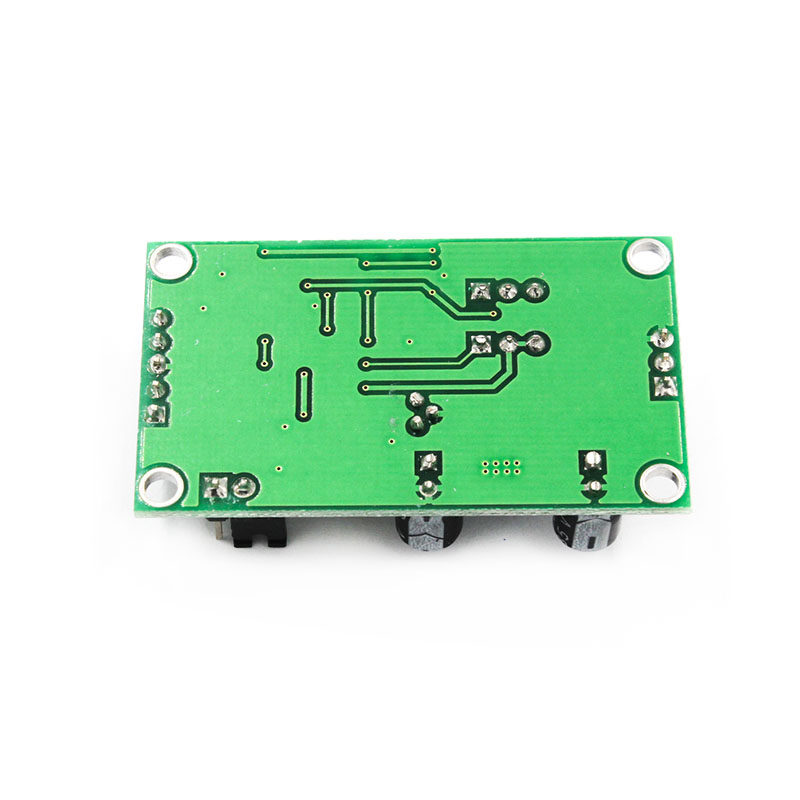

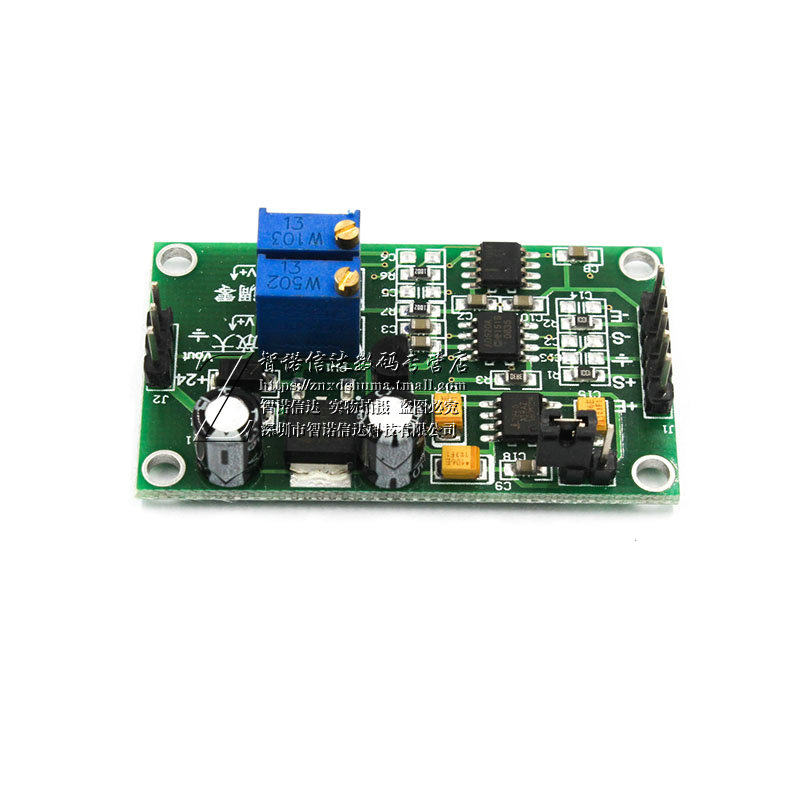

Микро -проводка/плату за усилитель напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Если вам нужен модуль тока ротора напряжения, пожалуйста, нажмите на рисунок ниже
Высокая точность, низкаяРасстройство, AC, DC Micro -напряжение, усилитель Millivolvoral Platege может использоваться для увеличения небольших сигналов, которые общаются и поток, а микроэлемент и напряжение Millivol велико.(Использование модуля требует определенного электронного фундамента. Если нет основных клиентов, пожалуйста, купите его с осторожностью. Наш магазин обеспечивает техническую поддержку.)
Преимущества этого продукта:
1: широкий входной диапазон Этот продукт использует амплификацию AD620, которая может немного увеличить, а Millivoltory, которая выше точности амплификации LM358 и лучшей линейности, а линейная зона-0-7 В.
2: амплификация множества   Используйте потенциометр для усиления входного сигнала, увеличение достигает 1000 раз, и только потенциометр может быть отрегулирован с помощью потенциометра.
3: Диапазон источника питания широкий   введите 5-30 В.
4: Super Mini Type   размер составляет 50*29 мм, а отверстие для позиционирования 4 3 мм распределено по окружающей среде. Расстояние отверстия позиционирования составляет 45*24 мм; расстояние между линиями с обеих сторон составляет 1,7 мм.
производительность
1: Особенности:
Широкая линейная область: 0-7V
  широкое напряжение питания:Вход 5-30 В, действительно достигайте источника питания 30 В.Отправьте питание 7-24 В по умолчанию.
ультра -тонный входРасстройствоНапряжение: 50Μ V.
  Ультра -Low входной смещение ток: 1,0На (максимальное значение).
  Коэффициент подавления общего модели:100dB
ультра -тонный входРасстройствоДрифт напряжения: 0.6Μ V/℃ (максимальное значение).
  Супер стабильность, время: 2Μ v/месяц больше всего
2: метод проводки:
Положительный электрод питания питания в соответствии с напряжением источника питания входного питания, выберите положительный полюс входного напряжения в соответствии с напряжением источника входного питания
  1) Когда напряжение питания составляет 13-24 В, подключите порт 24 В. В настоящее время выходное напряжение 12 В может быть включено датчиком, который может быть стимулирующим источником питания датчика;
  2) Когда напряжение питания составляет 5-13 В, оно подключено+e.
GND  питание питания отрицательный полюс отрицательный полюс
+S  входной терминал сигнала
-S  входной входной конец сигнала (может быть подключен к GND)
Выход сигнала
-E  вывод напряжения -5V(Доступно для источника питания датчика)
Замечания: вход сигнала, выход сигнала, вход мощности, 3 сигнала должны быть вместе.
3: увеличение множественного:Чем меньше 1-1000 раз, тем больше полоса пропускания
4: Входное напряжение сигнала: 100uv-300 милливол
5: Выходное напряжение: положительное напряжение+6,5 В, отрицательное напряжение -4 В.
6: Способ увеличения множественной регулировки: отрегулируйте потенциометр на плате.
7: школьный ноль +S и -s короткий подключение, отрегулируйте потенциометр с нулевой регулирующим регулированием, чтобы сделать выход 0 В.Используется для повышения точности модуля
Искажение выходного сигнала невелика, частота высока
Супер сильная антифакторная способность интерференции, превосходный эффект усиления, целуя то, что вы рассматриваете, амплификация и кондиционирование небольшого сигнала, вы стоите.
Особая благодарностьПокупатель C ***** 1Предоставляемый входной сигнал составляет 10 мВ, а частота составляет 1 кГц. Он содержит сильный шум. После увеличения 5V - очень чистая и диаграмма формы сигнала выходного сигнала.

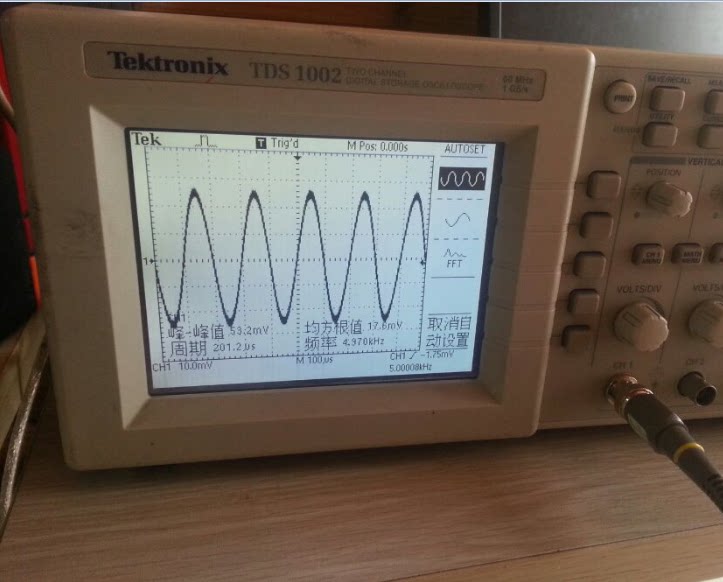

На рисунке ниже показано выходной сигнал покупателя осциллу
  пик 53,2 мВ и частота формы синусоидального волны 4,87 кГц

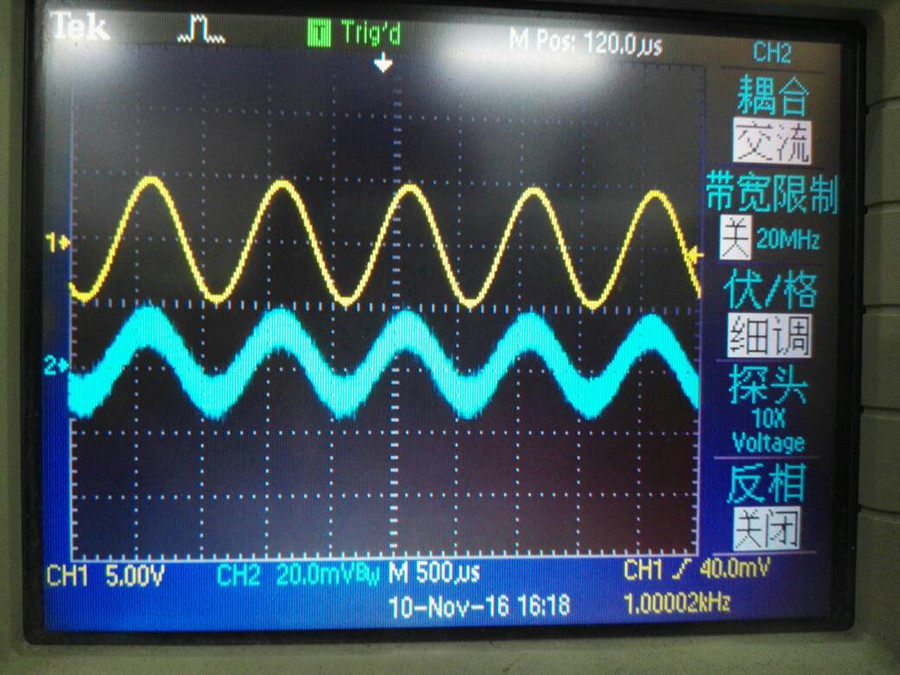

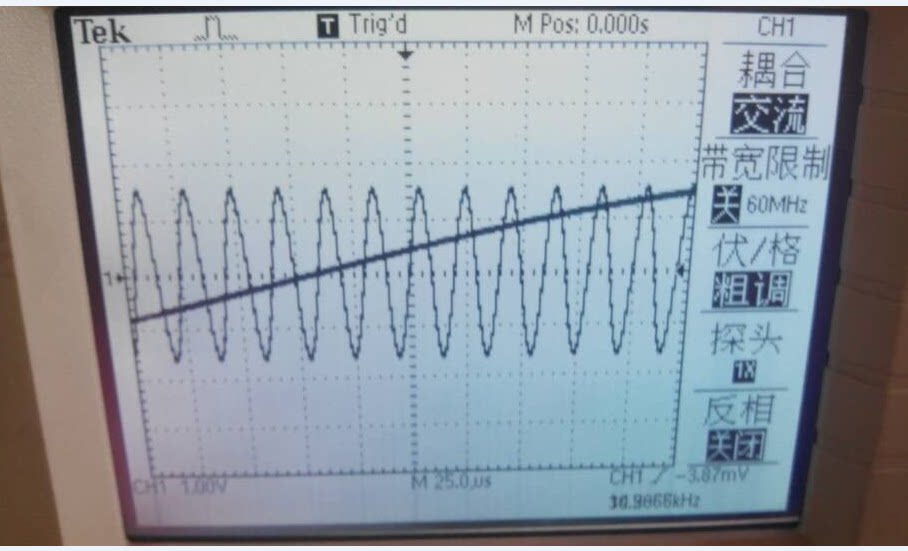

На рисунке ниже показана частота входной частоты 31 кГц. Малый сигнал синусоидальной волны, форма волны после увеличения

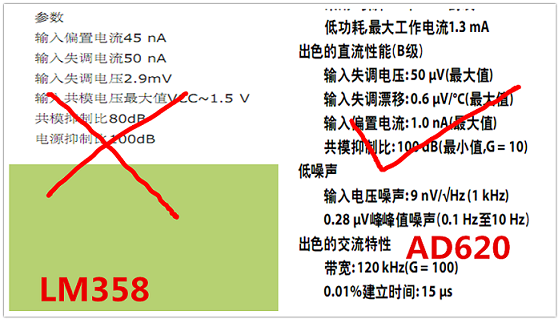

По сравнению с Taobao LM358
Напротив, мы видим, что разница между нашими продуктами в 500 раз на рынке и усилителем, изготовленным из LM358 с высокой точностью.Общая ошибка относительно высока в общей транспортировке.AD620 специально используется для небольших сигналов, инструментов, датчиков давления и фотоэлектрических диодных сигналов.
Схема подключения
черныйЛиния не должна быть подключена покупателем, покупателю нужно только подключитьсясинийПросто строка.

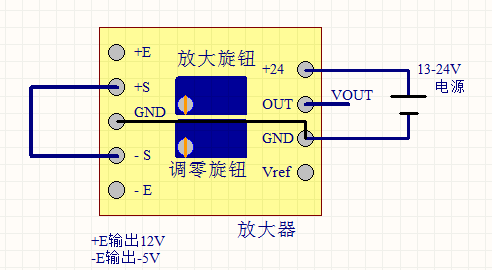

1: схема нуля -провоза Вам нужно ноль перед использованием
Ноль подключен в соответствии с рисунком выше, а схема с поправкой на нулевую регулировку может быть отрегулирована, чтобы сделать выходной Vout 0.

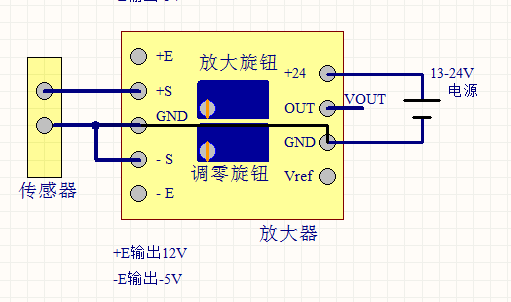

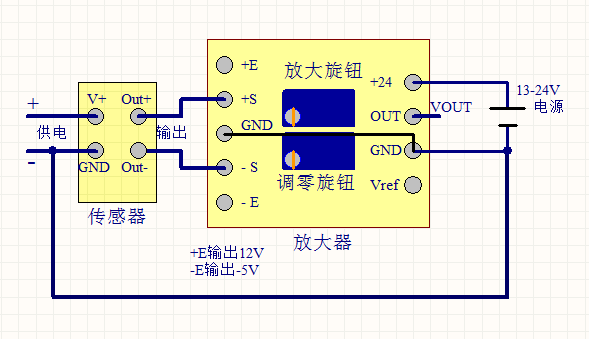

2: датчик не имеет схемы мощности Эта схема подключения применима
Кремниевые легкие батареи и другие датчики.

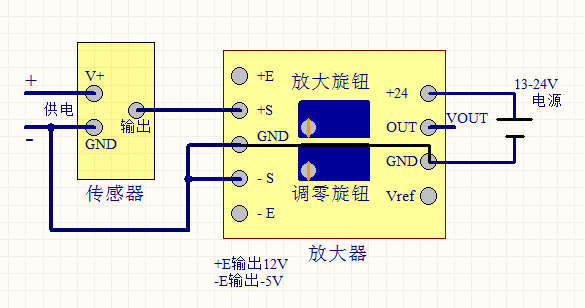

3: Диаграмма проводки ввода в одном уровне Эта схема подключения применима
Одиночные сигналы и датчики.
4: Дифференциальная схема подключения ввода Эта схема подключения применима
Датчики дифференциального выходного давления, мосты и другие датчики.
