Усилитель с высоким усилением модуля AD620 Двойной выходной выход

Цена: 2 029руб.    (¥96)
Артикул: 546622374908

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:智诺信达数码专营店
Адрес:Гуандун
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥9.9210руб.
¥5.99127руб.
¥ 32.8 30634руб.
¥531 120руб.
  • Информация о товаре
  • Фотографии

Адрес загрузки данных:https://pan.baidu.com/s/1gfwythT Пароль: 2p99

Модуль -связанный с проводным материалом:

Концы кабеля RF SMA RG316 - это длина линии Nairun Igle 15 см.https://detail.tmall.com/item.htm?spm=a1z10.3-w4011-132569822.17.fsrfn999999999999999999999999&id=546451090651&rn=d8814228468b38ccbee16846c12a6b97&abbucket=15

Концы кабеля RF SMA RG316 - это длина линии иглы Nairun 10 см.https://detail.tmall.com/item.htm?spm=a1z10.3-w4011-132569822.17.z1ofzh&id=546433885981&rn=3fd8f80ae4a2b81dfee3021694b7f1ca&abbucket=15

SMA повернуть ароматную банановую линию соединения RF Radio Connection SMA Connecthttps://detail.tmall.com/item.htm?spm=a1z10.3-w4011-132569822.17.de3n11&id=546472571550&rn=44e83668f35759e6f2bf0e856f4836e8&abbucket=15

SMA-J Внутренняя улитка внутренней иглы расширение антенны RG178 Маршрутизация антенны модифицированная беспроводная сетевая сетевая линия 15 см 15 см.https://detail.tmall.com/item.htm?spm=a1z10.3-w4011-132569822.17.bwd3vs&id=547255627564&rn=376475047a2f193241a11e2834aafa09&abbucket=15

RF SMA Connection SMA Внутренняя нить внутренняя игла передача игла DuPont Line Moth Head Rg316 Длина линии 30 см.https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0jifaq&id=547256715832

Внутренняя потока подключения RF SMA Внутренняя нить, чтобы повернуть красный черный крокодиловый тестовый тестовый тест RG316 Линия 50 см длинойhttps://detail.tmall.com/item.htm?spm=a1z10.3-w4011-132569822.17.8bk0b5b5&id=546451318115&rn=6d0e020a6f56a0434dddf9e1f01a6b40&abbucket=15

50 евро SMA-J (Внутренняя нить внутренняя игла)изменятьBNC-JсереброRG316Соединительная линияSMAДемонBNC Head 15 смhttps://detail.tmall.com/item.htm?spm=a1z10.3-w4011-132569822.17.aqkzxs&id=546592841700&rn=dbb165e41e515c3ac55193b986093561&abbucke


2,4G Wi -Fi Антенна встроенная -в антенне IPX Двойная линия соединения 1.13 Линия линии IPEX Длина 10 см 10 см.

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=546610298349

50-1,5 Серебряная линия RG316 Connected SMA-J Двойная гонга Внутренняя нить внутренняя игла SMA Revolver 50 см.

https://detail.tmall.com/item.htm?spm=a220o.1000855.0.0.fm1h9p&id=546592841700&rn=dbb165e41e515c3ac55193b986093561&abbucket=15

SMA Внешняя улитка внутренняя игла антенна линия расширения RG178 Маршрутизация антенны модифицированная беспроводная сетевая сетевая линия 15 см 15 см.

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=546472707587

Радиочастотное соединение SMA RG316 Роторная линия удлинительного удлинения (внутренняя нить внутренняя игла передачи Внешнее отверстие улитки) 50-1.5

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=546472615708

SMA-K Mother's Mother Top One Extended Line Line Line RG178 Серебряная линия полока

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=548745061172

Внутреннее резьбое отверстие RP-SMA Gongtou до N-N-N-Nilum Внутренняя игольчатая радиочастотная линия расширения 50-1.5 Серебряная линия покрытия 50 см длиной

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=546592933311

40p Dupont Line Double -Headed Double Gong Double Mother -n -law 10 см 20 см 30 см. Все медные строки проволоки

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=524257492161

Концы подключения RF SMA RG316 являются внутренней уличной линией иглы 30 см. Перевод фидера.

https://detail.tmall.com/item.htm?spm=a220z.1000880.0.0.qv9iin&id=548744749715

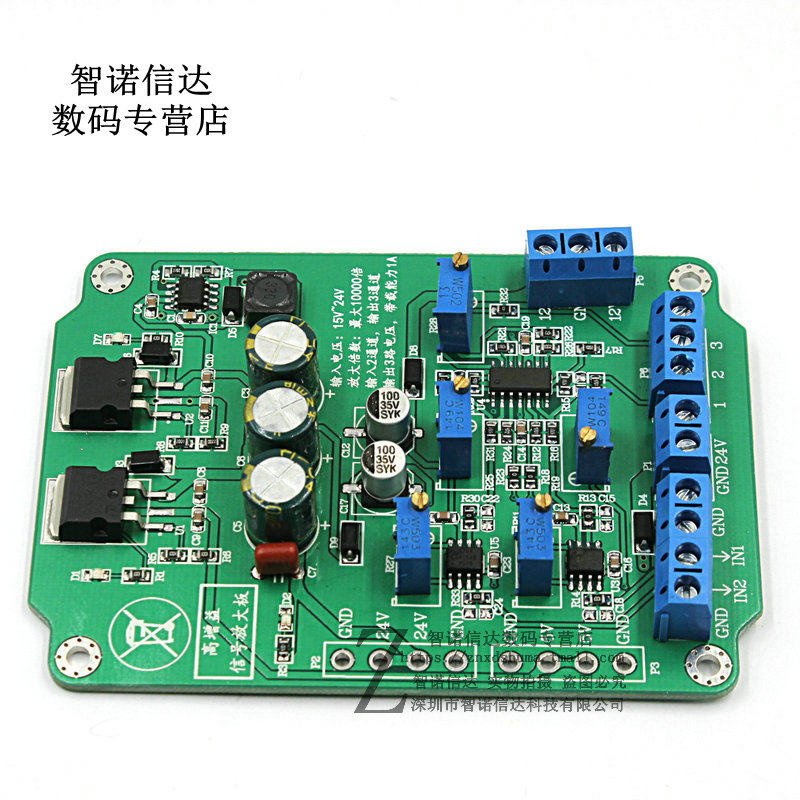

1. Базовые атрибуты ребенка

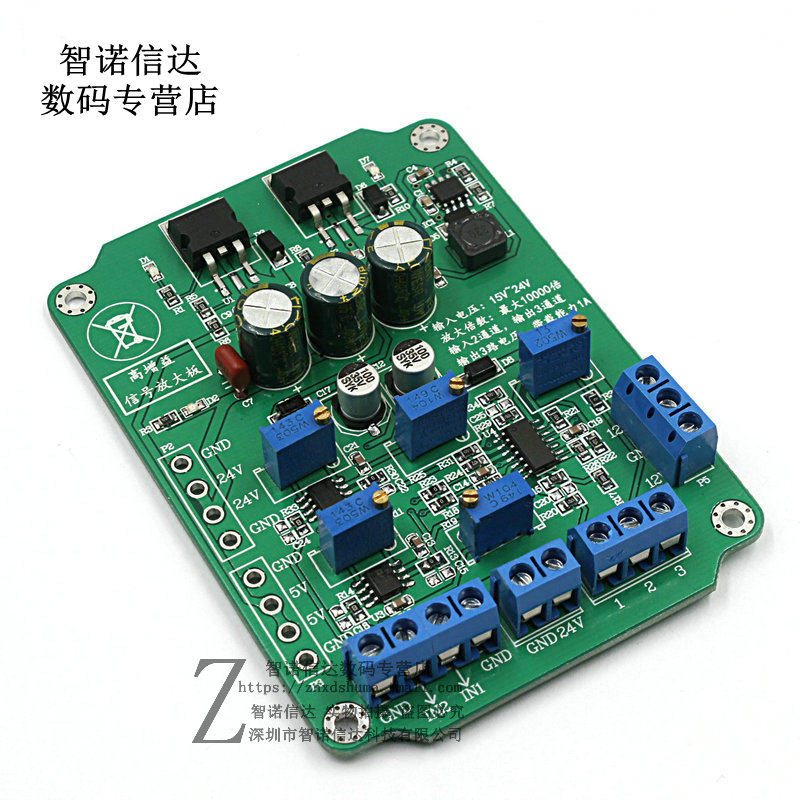

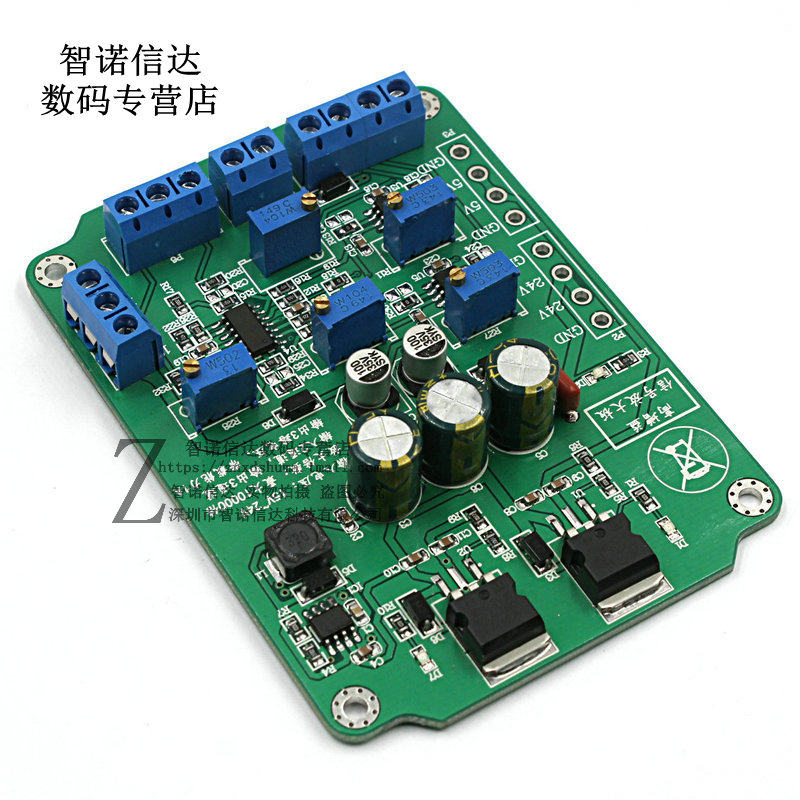

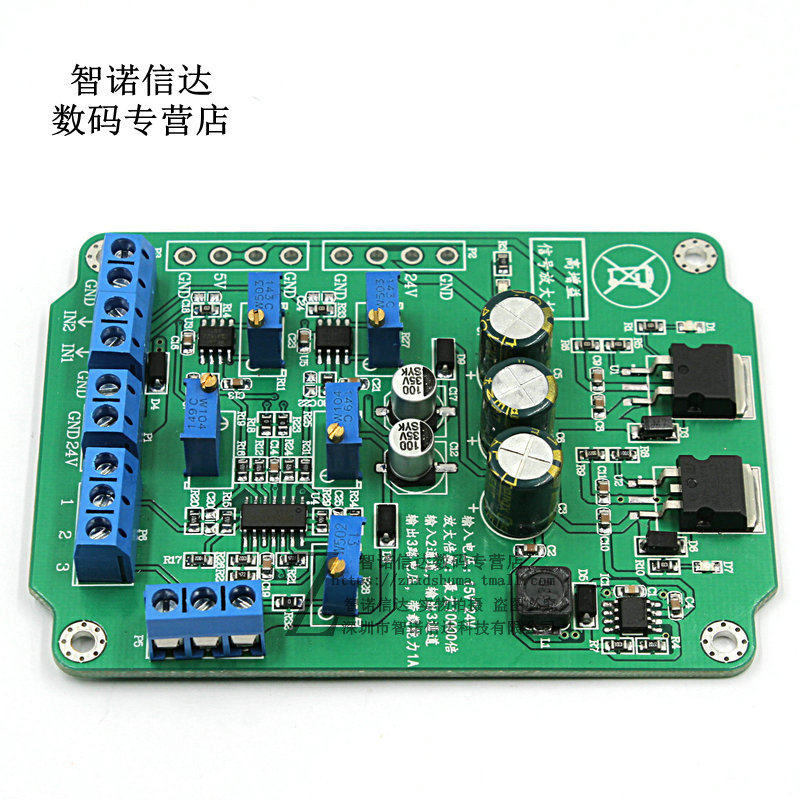

Имя ребенка: Программируемый усилитель AD620 с высоким коэффициентом усиления.

Детский источник питания: 15 В ~ 32 В

Размер ребенка: 100 мм х 72 мм

Характеристики ребенка:AD620Это недорогой высокоточный инструментальный усилитель, для установки коэффициента усиления которого требуется только внешний резистор. Усиление этого модуля может достигать 10 000 раз, что особенно подходит для усиления небольшого сигнала..Умеренный макет,MINI, разумный дизайн, планировка и проводка, щедрые материалы, подходят дляСтуденты учатся и соревнуются.

2. Введение

Этот модуль объединяет на плате две микросхемы источника питания LM317 и микросхему преобразователя отрицательного напряжения TPS5430. Оба операционных усилителя&плюсмн;Блок питания 12В. Кроме того, он имеет следующие особенности:

(1) Максимальное выходное напряжение Vpp составляет 22 В.

(2) Имеется три входных и выходных канала 5 В, 12 В и 24 В.

(3) Каждый канал имеет регулировку усиления и регулировку смещения.

(4) Регулировка усиления дифференциального сигнала

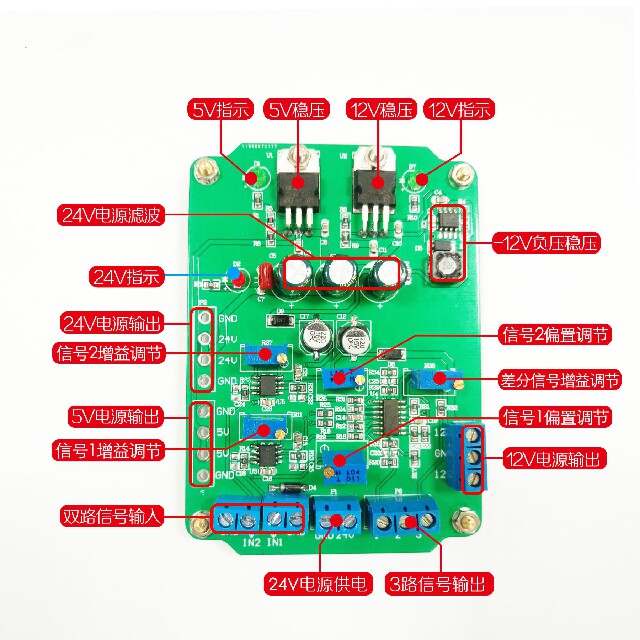

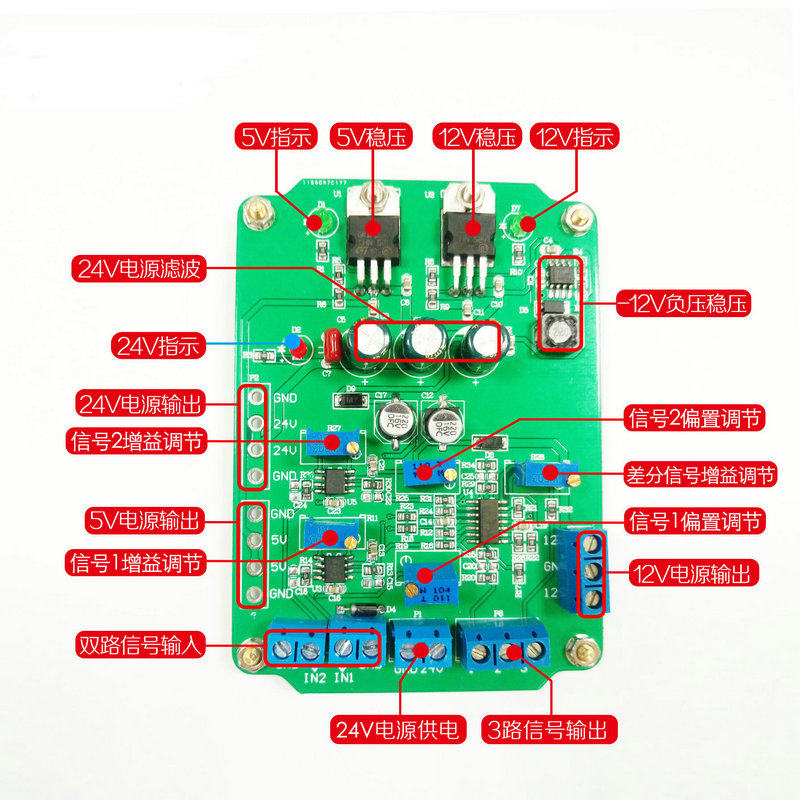

3. Функциональная схема модуля

4. Свойства чипа

Чип персонаж:

(1) Низкое энергопотребление:1.3mA(max)

(2) Высокая степень:40×10-6 (max)

(3) Широкий диапазон напряжения питания.:±2.3~±18V

(4) Производительность лучше, чем у инструментального усилителя со структурой из трех операционных усилителей.

(5) Отличные характеристики постоянного тока

(6) Низкое входное напряжение смещения:125μV(max)

(7)Дрейф входного напряжения смещения небольшой:1μV/℃(max)

(8) Низкий входной ток смещения:2.0nA(max)

(9) Высокий коэффициент подавления синфазного сигнала:93dB(min;G=10)

(10) Низкое шумовое напряжение:0.28μVP-P(0.1~10Hz)

(11)Пропускная способность:120kHz(G=100)

(12) Короткое время установления(достигать0.01%час)15μs

(13) Отличные коммуникационные характеристики

(14) Простота в использовании

(15)8ШтифтDIPиSOICСтруктура упаковки

Обзор чипа:

AD620Это маломощный высокоточный инструментальный усилитель.,Требуется только внешний резистор,Вы можете установить различные усиления (1~1000).AD620Инструментальный усилитель с дискретными компонентами(Структура трех операционных усилителей)По сравнению с этим он имеет такие преимущества, как небольшой размер, низкое энергопотребление и высокая точность.

AD620Система сбора прецизионных данных(как измерительный инструмент и интерфейс датчика)получить широкое применение.Также стать медицинским инструментом(Например, электрокардиограмма и неинвазивное измерение артериального давления.)Устройство.

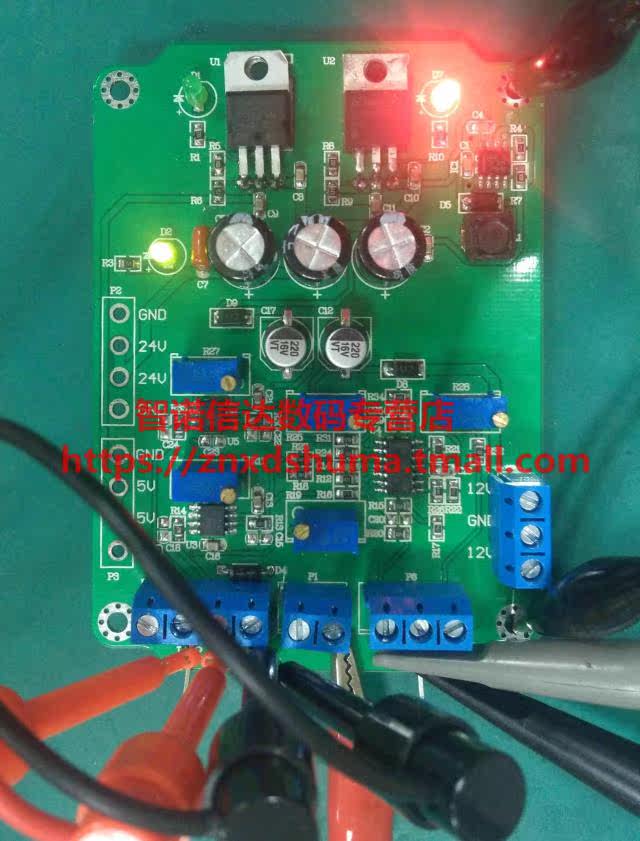

Эффект акцента:

Форма тестового сигнала: фиолетовый = желтый – голубой.

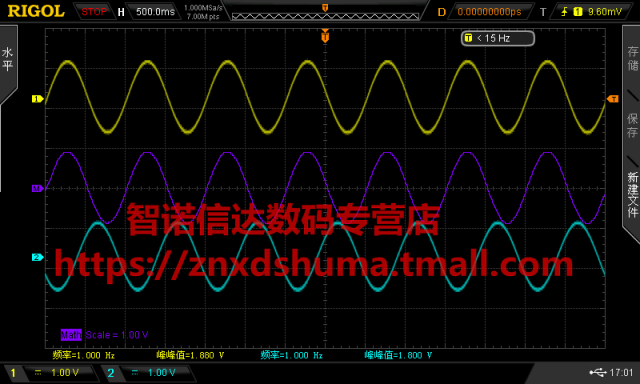

1 Гц (вход 100 мВ):

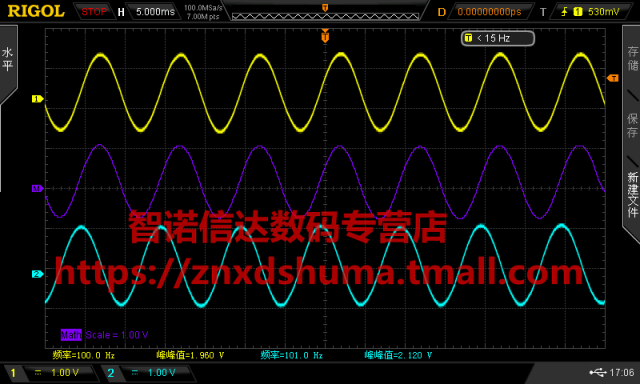

100 Гц (вход 2 мВ):

1 кГц (вход 100 мВ):
