2007 Национальный электронный конкурс C Вопрос о цифровом осциллогральном кондиционировании контролируемого программируемого усиления VCA810 Национальный конкурс
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Полный комплект
- Полный набор +32 и FPGA загрузчик
- Освежающий модуль
| Комбо: | Освежающий модуль, Полный комплект, Полный набор +32 и FPGA загрузчик |
Электронный модуль кондиционирования цифрового осциллографа LingzhiV2.0
1 Введение
Цифровой осциллограф является незаменимым инструментом для проектирования, производства и ремонта электронного оборудования.Цифровой осциллограф становится все более популярным благодаря уникальным преимуществам, таким как триггер формы волны, хранение, отображение, измерение и анализ данных и обработка данных.
Этот модульДоступно дляЦифровое хранилище осциллографСистемныйПреобразование сигналаСхема, управление усилением сигнала, малый сигнал и схема кондиционирования сигнала и систему измерения сигнала.Диаграмма кадров модуля показана на рисунке1.2Показывать.Сотрудничать с небольшими магазинамиSTM32+FPGA+Доска разработки электронных систем с высокой скоростью, которая может быть завершена2007Весь конкурс электронного дизайна национального университетаCНазвание цифрового осциллографадизайн.
Основные особенности модуля следующие:
(1) Модуль в основном содержит5Раздел: Значение ширины, низкое смещение, диапазон переменных нагрузков большие цепи, контроль линейного усиления может контролировать большие цепи, схема усиления фиксированного усиления,LCПассивный фильтр и другие кондиционирование периферического контроля.Передняя стадия модуля принимает высокопроизводительный OP AMP, который имеет характеристики высокого диапазона входов и низкого смещения; является20MHzСедьмой порядокLCПассивный фильтр в виде схемы фильтрации с низким уровнем прохода может уменьшить сигнал, который будет нарушать высокий характер системы.
(2) МодульВходной диапазон напряжения: 2mVpp~8VppКогда модуль схемы увеличивает напряжение питания, а при распавшейся DOP заднего сопротивления сопротивления может быть увеличена более высокая амплитуда напряжения.
(3) МодульВходной импеданс1MΩ; Выходной импеданс не сварен по умолчанию.50&Омега; совпадение импеданса.
(4) МодульНапряжение питания:±5Vи±12V.
(5) Управление усилением: управление реле и метод управления напряжением.Реле в основном отвечает за управление переключением диапазона небольших сигналов и больших сигналов. Когда вход вводится как небольшой сигнал, сигнал увеличивается. Если это большой сигнал, управление напряжением в основном контролируетсяVCA810Усиление, контрольное напряжение0~2VОбъем управляемого диапазона усиления одного чипа±40dB, Большой динамический динамический контроль сигнала.
(6) Сотрудничать с небольшим магазиномSTM32+FPGA+Можно реализовать модуля с высоким уровнем моделирования электронных систем и разработки, модуль питания, модуль питанияОдна частота входного сигнала10Hz~10MHzСистема цифрового осциллографа можно увидеть конкретные показатели производительности2007Весь конкурс электронного дизайна национального университетаCВопрос о цифровом осциллограде Требования темыСущностьПотому что большинство современных высоких скоростейADCВ фильме есть выборка/Сохранить схему, поэтому этот модуль не содержит отбора проб/Держите часть.
(7) МодульВвод и выходной интерфейс принятиеSMAKidchine InterfaceРекомендуется использовать радиочастотное соединениеSMAИнтерфейс, обеспечить полную передачу сигнала от помех.
(8)Этот модуль в основном нацелен на2007(C) Цифровой конструкция кондиционирования кондиционирования осциллографаОн также может использоваться в качестве схемы распределения усиления с высоким уровнем переменной и схемы функции фильтра. Он может настроить соответствующий модуль в соответствии с фактическими потребностями пользователя.Поскольку процесс отладки является громоздким, необходима определенный пользовательский платеж.
2 Интерфейс модуля
Каждый интерфейс модуля, как показано на рисунке, а входные и выходные интерфейсы сигнала используютсяSMAИли интерфейс интерфейса (рекомендуется использоватьSMAинтерфейс).

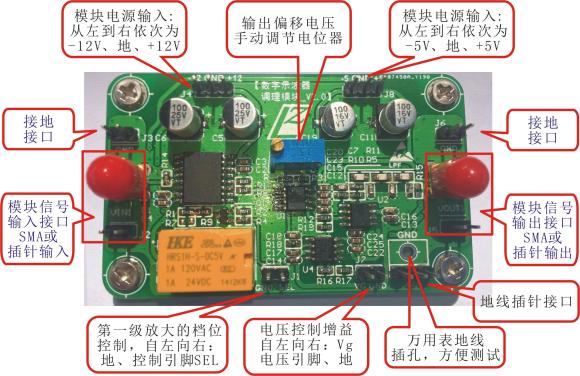

Диаграмма интерфейса модуля
3 Метод подключения интерфейса модуля
Если вы сотрудничаете с этим магазиномSTM32+FPGA+Плата разработки системы моделирования с высоким уровнем моделирования и модуль энергопотребления может представлять собой полную2007Система осциллографа цифрового хранения национальной конкуренции, подключение отладки модуля показано ниже.

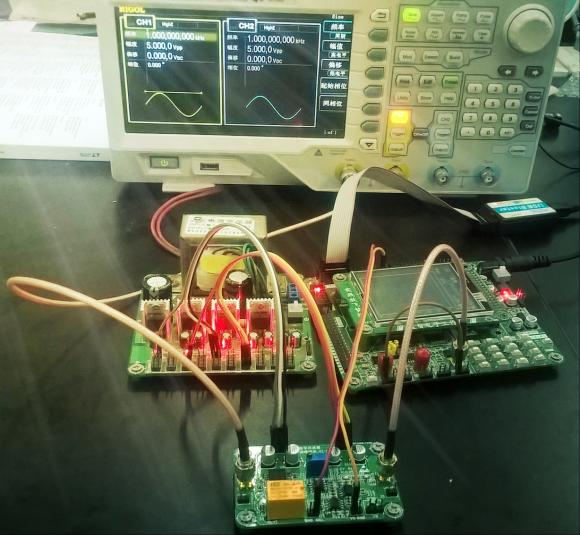

Общая диаграмма подключения от отладки цифровой осциллоскапии (с системной платой и источником питания и т. Д.)
4 Эффект отладки модуля
Внимание: из -заЭтот модуль в основном нацелен на2007(C) Цифровой конструкция кондиционирования кондиционирования осциллографаТаким образом, в соответствии с Советом по разработке системы и источником питания и т. Д.Проверьте модуль в соответствии с индексом эффективности страны.Здесь нет отдельных результатов тестирования модуля.

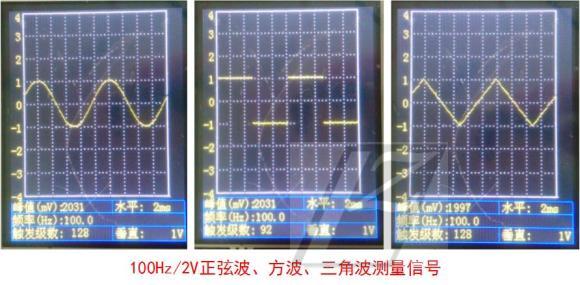

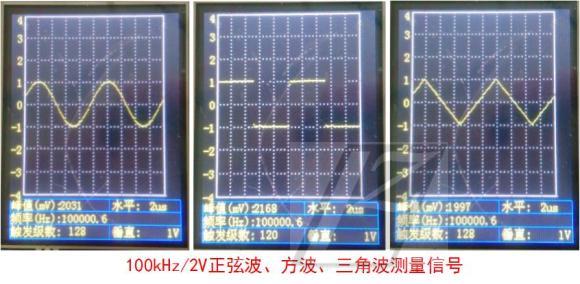

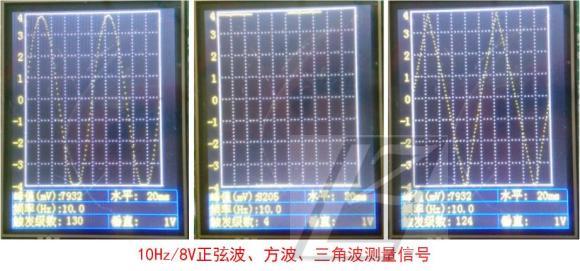

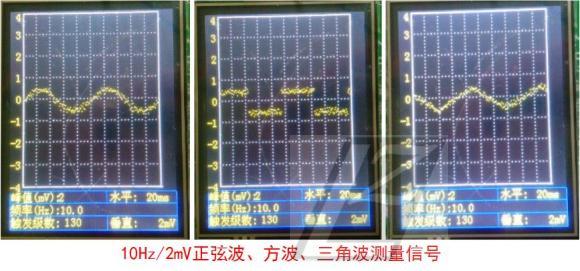

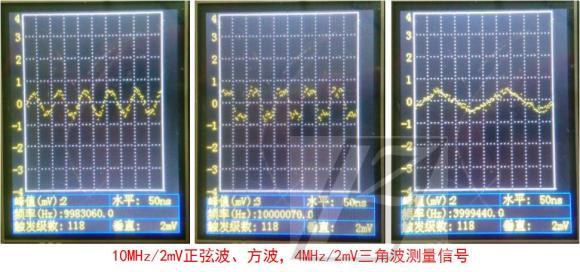

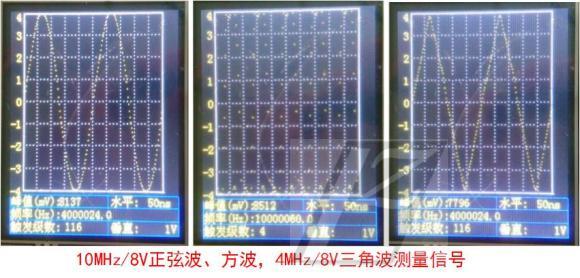

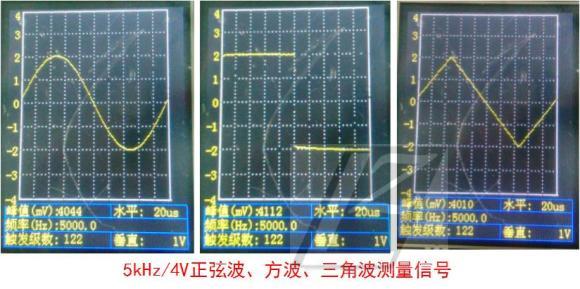

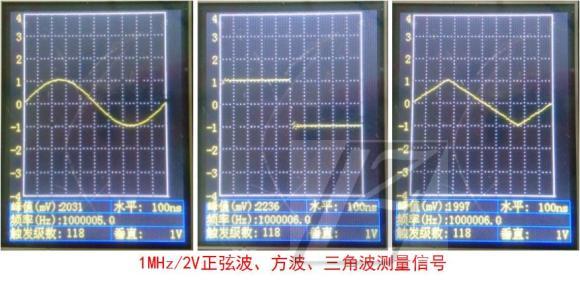

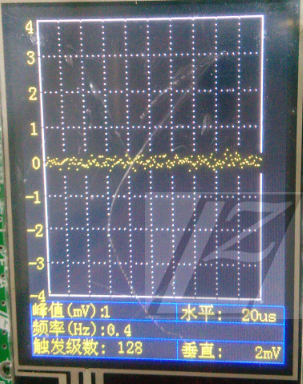

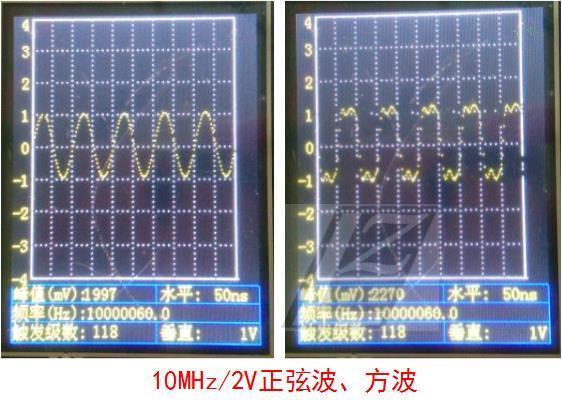

Вот некоторые изображения тестовой формы волны.
5 Список доставки
Серийный номер | имя | количество | Примечание |
1 | Модуль кондиционирования цифрового осциллографа | 1 | НЕ ПРИЗЫЙ |
2 | Руководство пользователя, схема модуля (версия PDF) и руководство по чипсу | 1 | Пользователь Baidu Cloud Network Disk скачать |
3 | SMA-BNCРФ коаксиальный кабель | 2 | Необязательная часть |
Рекомендуется покупать аксессуары:
1,SMA-BNCАдрес ссылки радиочастотного кабеля:http://item.taobao.com/item.htm?spm=a1z10.1.w4004-3431488431.18.vbktp3&id=36986381348
2.Линейный модуль мощности стабилизации постоянного тока:http://item.taobao.com/item.htm?spm=a1z10.1.w4004-3431488431.18.vbktp3&id=36986381348
3.Совет по развитию:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3431488443.11.55421376fupzhn&id=42654079892
Baidu Network Disk Information Информация,После подтверждения доставки, ссылка и пароль скачать.Руководство пользователя в основном объясняетсяПроцесс проектирования модуля и этапы испытанийВключая введение модуля, конструкции модуля, метода подключения модуля, результатов тестирования модуля и использования модулей.Руководства пользователя богаты контентом, и поэтомуОдна из характеристик магазинаПересечение
