2017 Национальный электрический турнир F Усилитель Сигнал Сигнальный сигнал обработка экспериментального условия
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | Нет источника питания DC, DC питания, Полный набор (включая одно -кладовую машину и т. Д.) |

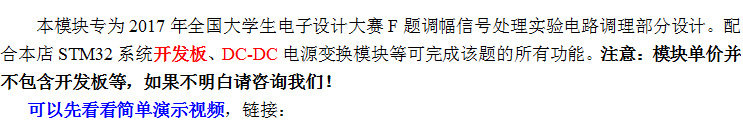

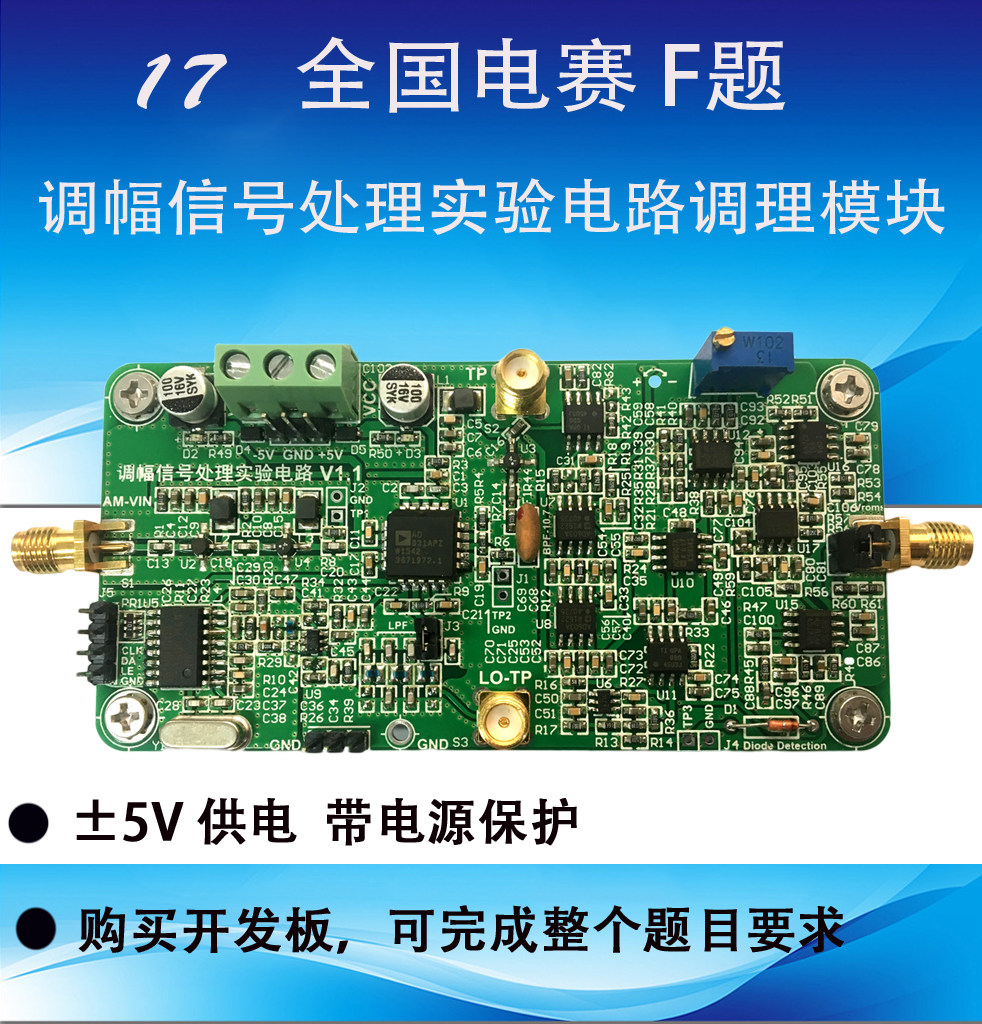

Ling Zhi Electronics 2017 Национальный соревнование по электронному дизайну студента колледжа F Вопрос——
Регулирующий модуль кондиционирования эксперимента по обработке сигнала

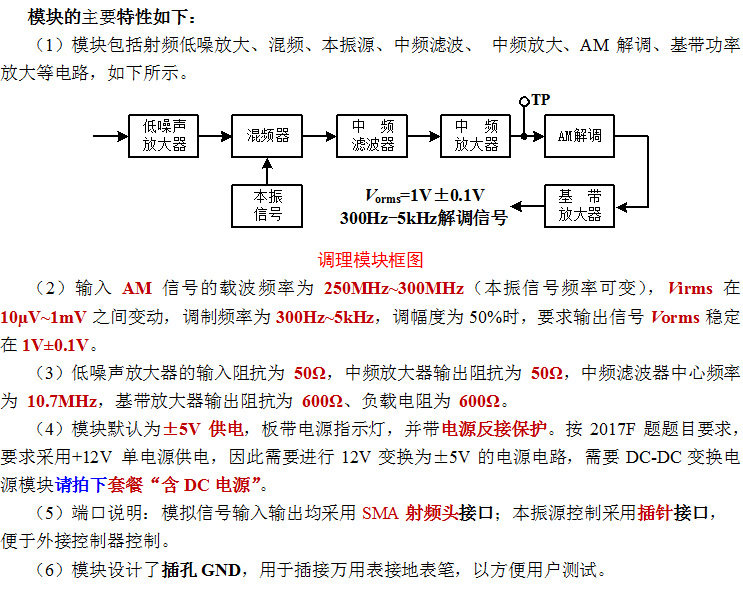

1 Введение
http://v.youku.com/v_show/id_xmzi3nzm5odizmg==.html?f=23502300
2 Интерфейс модуля

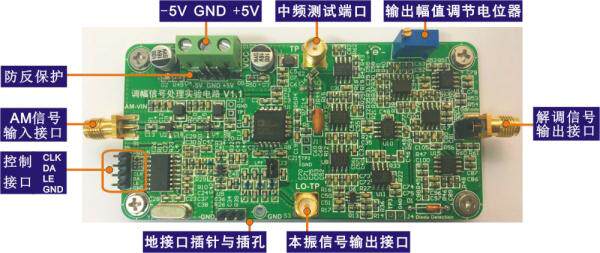

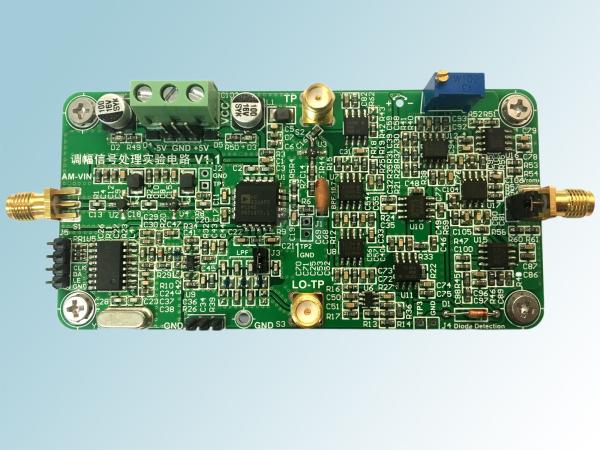

Интерфейсы модуля кондиционирования, как показано на рисунке.
Поведение схема интерфейса модуля
3 Метод подключения интерфейса модуля

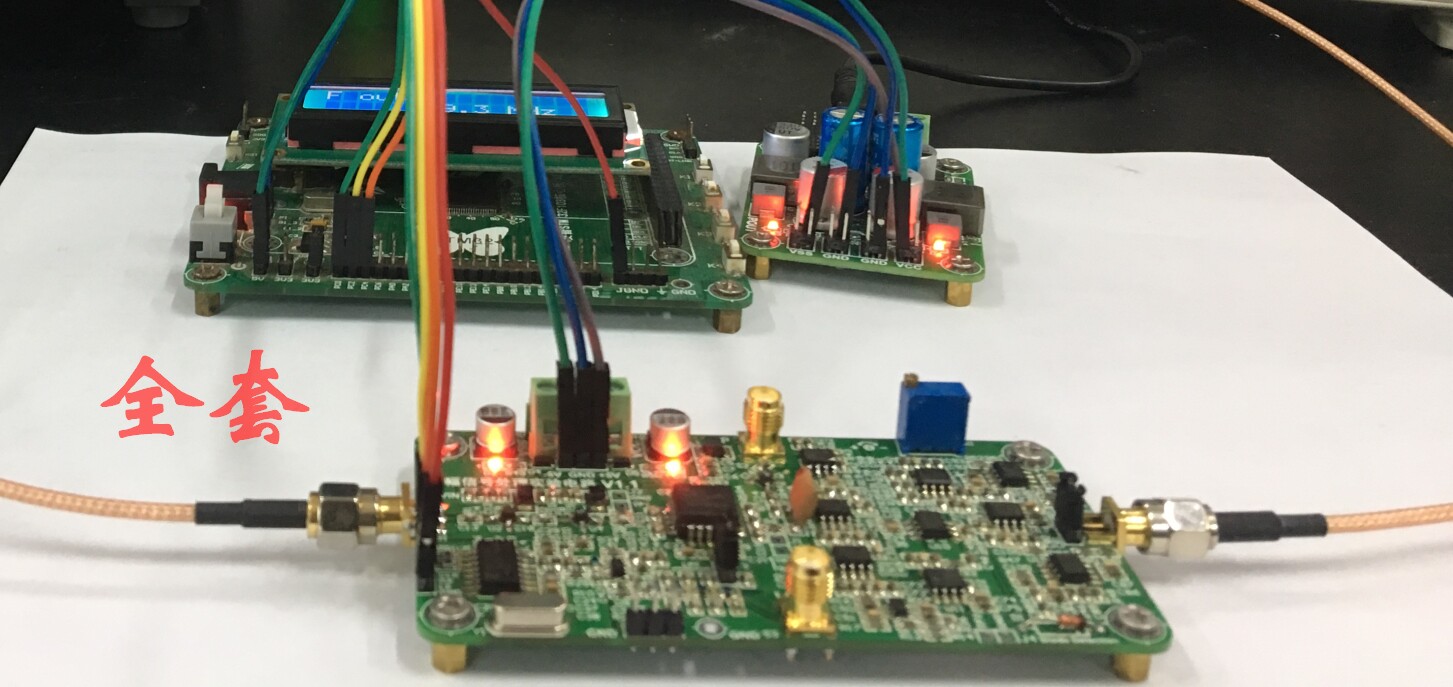

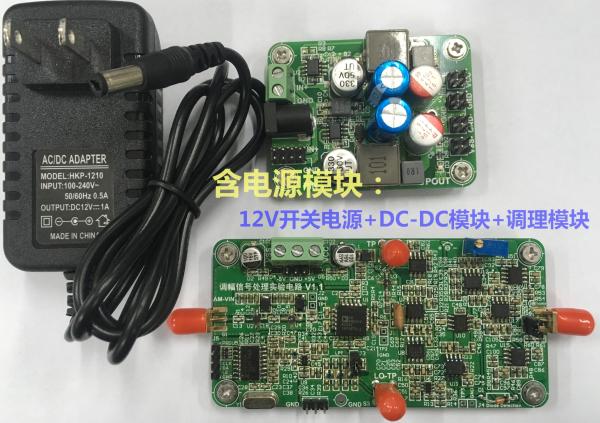

Модуль сотрудничает с платой электронной разработки Lingzhi,DC-DCМетод подключения модуля питания показан на рисунке ниже (эталонный рисунок).

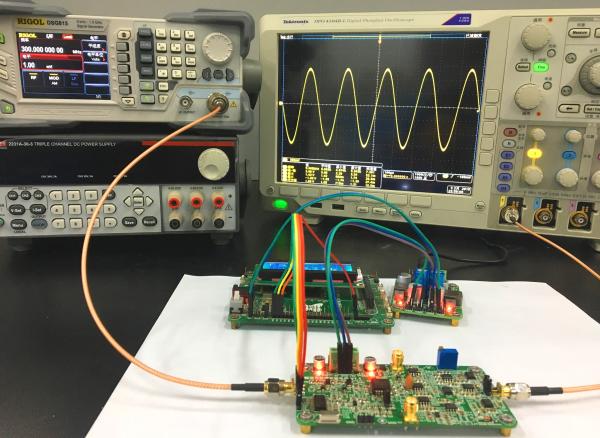

Совет по модулям и разработке, предложение питания и другие попытки совместной отладки
4 Эффект отладки модуля

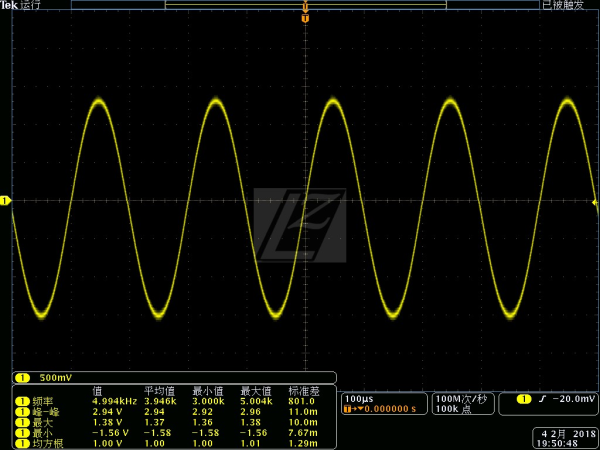

ЗдесьРезультаты показаны на следующих рисунках.

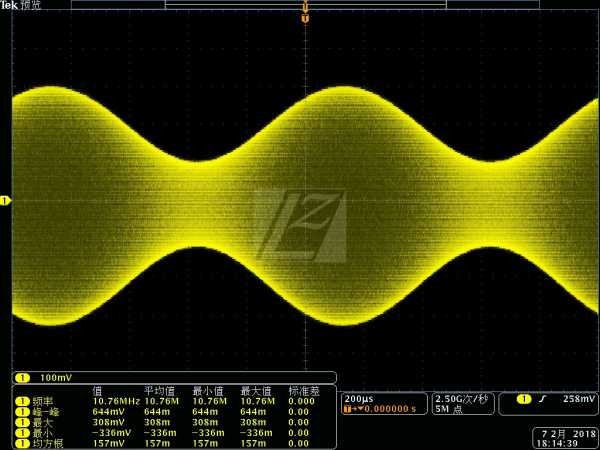

Введите выходной сигнал входного носителя 250 МГц, эффективное значение амплитуды 10uv и частота модуляции 1 кГц

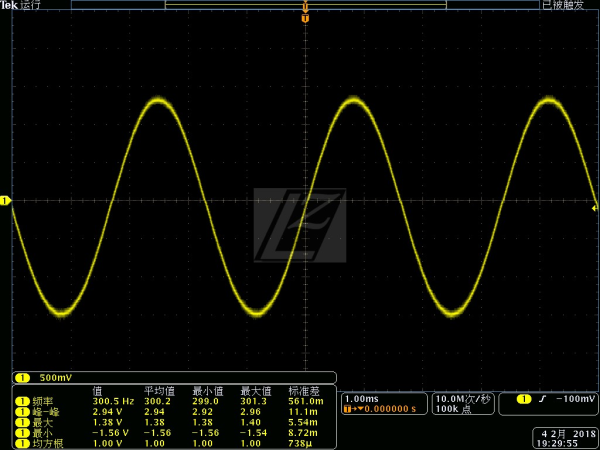

Ввод выходного сигнала носителя 275 МГц, эффективное значение 100В и частоту модуляции 300 Гц

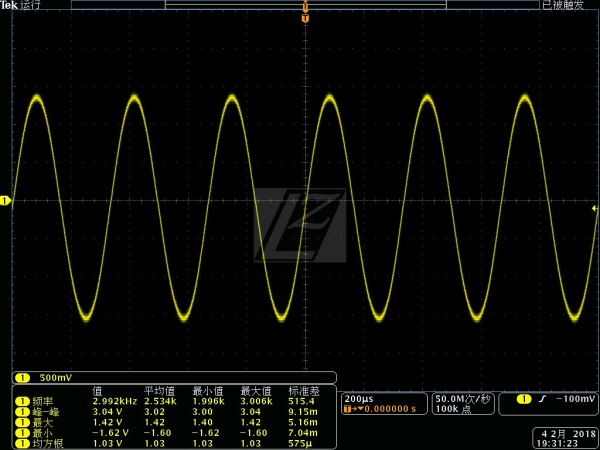

Ввод выходного сигнала носителя 275 МГц, эффективное значение 500V и частота модуляции 3 кГц
Ввод выходного сигнала носителя 300 МГц, эффективное значение амплитуды 1 мВ и частота модуляции 5 кГц

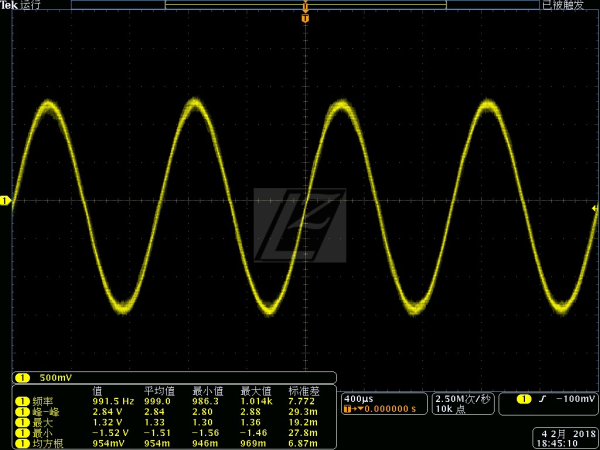

Введите сигнал среднечастотного порта с входными носителями 275 МГц, эффективным значением 1 мВ и частотой модуляции 1 кГц

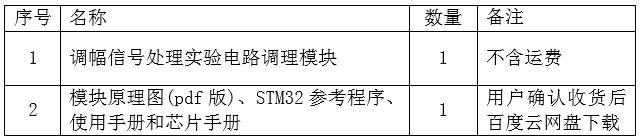

5 Список доставки
SMA-BNCАдрес ссылки радиочастотного кабеля:
http://item.taobao.com/item.htm?spm=686.1000925.1000774.13.4rznz11&id=36986381348
STM32Адрес ссылки базовой платы:
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-343148443.19.3aff6539sqcsn88&id=43122519163
DC-DCмодуль(Принципиальная диаграмма не отправлена в этом модуле)Адрес ссылки:
Lingzhi ElectronicsАдрес видеоальбома серии конкурсов Electronic Design College College:
C8051F020 Версия:http://list.youku.com/albumlist/show/id_23502291
STM32:http://list.youku.com/albumlist/show/id_23502300
 |
 |
 |
 |
