Электронный усиление лингжи, управляемая модуль усилителя РЧ -мощности
Аттенюаторская версия v3.0
1 Введение
Усилители радиочастотной мощности, управляемая усилением, широко используются в приборах и метрах в качестве цепей кондиционирования сигнала.Этот модуль принимает RF-аттенюатор GAIN-CNC в качестве основного устройства в сочетании сLNA,LCПассивная фильтрация, высокая линейностьRFУсилитель, высокая линейностьRFУсилитель мощности состоит из радиочастотного усилителя с контролируемым усилением, обеспечивающегоВлияние небольшого сигнала, высокочастотной, широкополосной и низкой амплификации шума и высокой выходной мощности.Оптимизированный макет и проводка и разумный дизайн значительно уменьшают помехи и повышают стабильность модуля.Этот модуль можно использоватьRF/IFСистемныйVCAСхема, управление усилением видео,A/DРасширения областей и системы измерения сигнала.
Кроме того, этот модуль также может2015Весь конкурс электронного дизайна национального университетаDКонструкция модуля кондиционирования усиливаемого радиочастотного усилителя.Сотрудничать с нашим магазиномSTM32Совет по разработке системы может выполнить все функции этого вопроса.
МодульглавныйХарактеристики следующие:
(1) модуль содержит5Раздел: РадиочастотнаяLNAУсилитель с низким шумом, RF Attenuator, RF широкополосный усилитель,LCЦепь фильтра и высокая линейная усиление мощности.
(2) Управление усилением: цифровой автоматический метод управления, внешний микроконтроллер управление.Усиление напряжения усилителяAv≥52dB, может быть реализованAvУправление шагом усиления, диапазон управления усилением12dB~52dB, длина шага усиления регулируется.
(3) Полоса пропускания: в получении52dBВ случае слева и справа:-3dBЧастота отсечения40MHz~200MHz, колебания усиления в полосе пропускания очень малы,50MHz~160MHzВнутренние усиления и падения≤2dBПолем Седьмой заказ, разработанный в цепи модуляLCПассивный полосовой фильтр, чтобы гарантировать, что частота сигнала меньше, чем20MHzБольше, чем270MHzКогда модуль выводит, множественное затухание больше, чем32dBвыше.
(4) МодульВходной диапазон напряжения:меньше чем20mVrms.
(5) МодульВыходное напряжение и питание:существоватьНести50ΩВ полосе пропускания допустимое значение может быть выведено в2VrmsВышеупомянутые синусоидальные волны не имеют явного искажения.
(6) Питания модуля: использование модуля+5V,+10Vпитаться от.
(7)Ввод и выходной интерфейс принятиеSMAинтерфейс, Вход и выходной импеданс50ΩПри подключении к другим модулям необходимо сопоставление импеданса для обеспечения полной передачи сигнала.
2 Интерфейс модуля

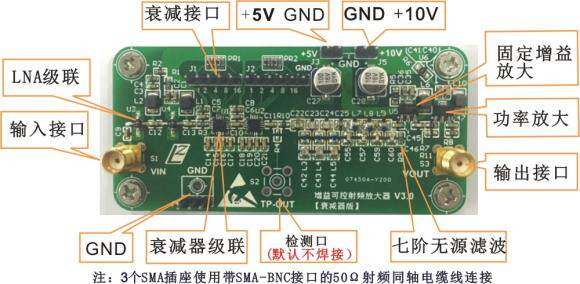

Интерфейсы модуля кондиционирования, как показано на рисунке.
Поведение схема интерфейса модуля
3 Метод подключения интерфейса модуля
В сочетании с платой разработки хранилища, модулем питания, RF -кабелем и т. Д. Подключение отладки усиления модуля показано на рисунке ниже (см. Рисунок).
Схематическая диаграмма внешнего соединения управления микроконтроллером.
4 Эффект отладки модуля

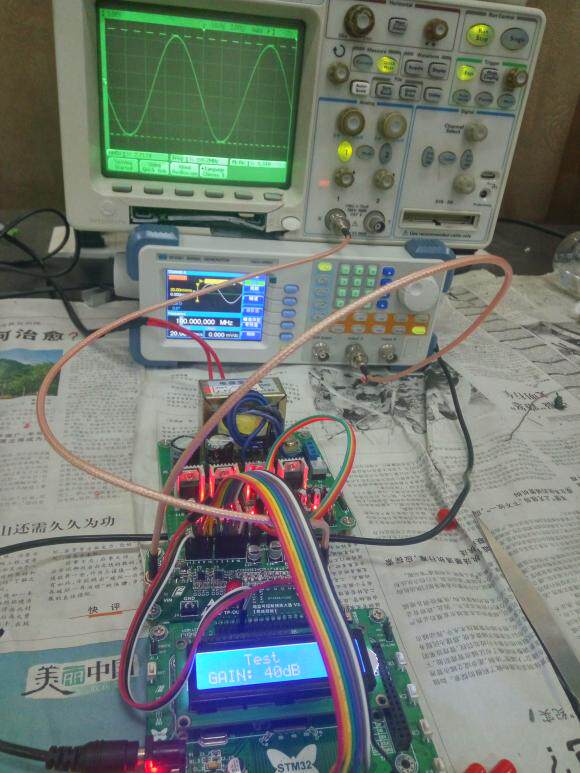

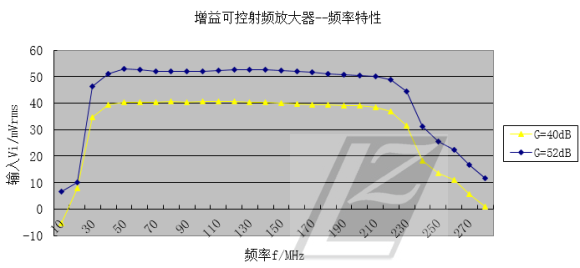

Условия испытаний: Используйте радиочастотный кабель для подключения,S1Введите вход сигнала,S3Полагаться на выход сигнала;50Ωи нет смещения DC,S3Подключено к осциллографом и настроите50ΩИмпеданс соответствует нагрузке для обеспечения полной передачи сигнала.Частота тестируется с использованием метода частотной точки.На следующем рисунке показано усиление модуля52dBи40dB, входной сигнал источника источника сигнала5mVrms, частота есть10MHz~280MHzЧастотная характеристическая кривая между.
Кривая модуля характеристика модуля
5 Список доставки
Серийный номер | имя | количество | цена за единицу товара | Примечание |
1 | Модуль кондиционирования радиочастотного усилителя усиления | 1 | 355 | НЕ ПРИЗЫЙ |
2 | Руководство пользователя, схема модуля (версия PDF) и руководство по чипсу | 1 | 0 | Baidu Network Disk скачать |
Рекомендуется покупать аксессуары:
1,SMA-BNCАдрес ссылки радиочастотного кабеля:http://item.taobao.com/item.htm?spm=a1z10.1.w4004-3431488431.18.vbktp3&id=36986381348
2.Линейный модуль мощности стабилизации постоянного тока:http://item.taobao.com/item.htm?spm=a1z10.1.w4004-3431488431.18.vbktp3&id=36986381348
3.Совет по развитию:https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3431488443.11.55421376fupzhn&id=42654079892
Baidu Network Disk Information Информация,После подтверждения доставки, ссылка и пароль скачать.Руководство пользователя в основном объясняетсяПроцесс проектирования модуля и этапы испытанийВключая введение модуля, конструкции модуля, метода подключения модуля, результатов тестирования модуля и использования модулей.Руководства пользователя богаты контентом, и поэтомуОдна из характеристик магазинаПересечение
