Радиочастотная широкополосная распределение с низким уровнем шума выпуск 0,1-2000 МГц усиление 32 дБ Высокочастотные усилители могут напрямую стрелять
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
RF -усилитель RF Small Signal
(0,1-2000 МГц 32db)
1.Приложения
Этот усилитель имеет преимущества широкого диапазона частот, высокого усиления и небольших коэффициентов шума.Широкие короткие волны, трансляции частоты, приемники дистанционного управления, усилители сигнала кабельного телевидения и т. Д. Нужны низко шумовые радиочастотные радиочастотные сигналы.
2. Технические индикаторы
1) Рабочая частота: 0,1-2000 МГц
2) Рабочее напряжение: 9-12 В (подходит для питания лития батареи)
3) Рабочая ток: 37 мА
4) Усиление извлечения: 32 дБ (типичное значение)
F= 0.1MHz, gain=32dB
F= 500Mhz gain=32dB
F=1000MHz gain=29dB
F=1500Mhz gain=25dB
F=2000MHz gain=20dB
5) Максимальный выход: 13 дБм (20 МВт)
6) Коэффициент шума: 1,9 дБ
7) Системный импеданс: 50 Ом

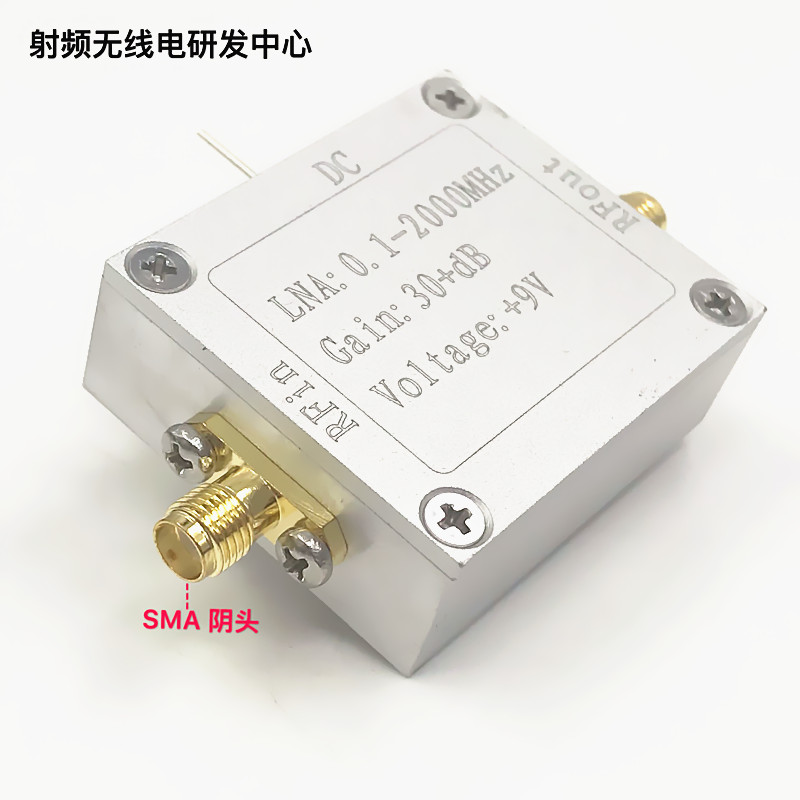

8) Подключите модель: SMA-K (Внутреннее внутреннее отверстие в вагинальной нити)
9) Размеры: 25*33 мм (исключая соединение)
10) Вес продукта: 6G
3. Как использовать

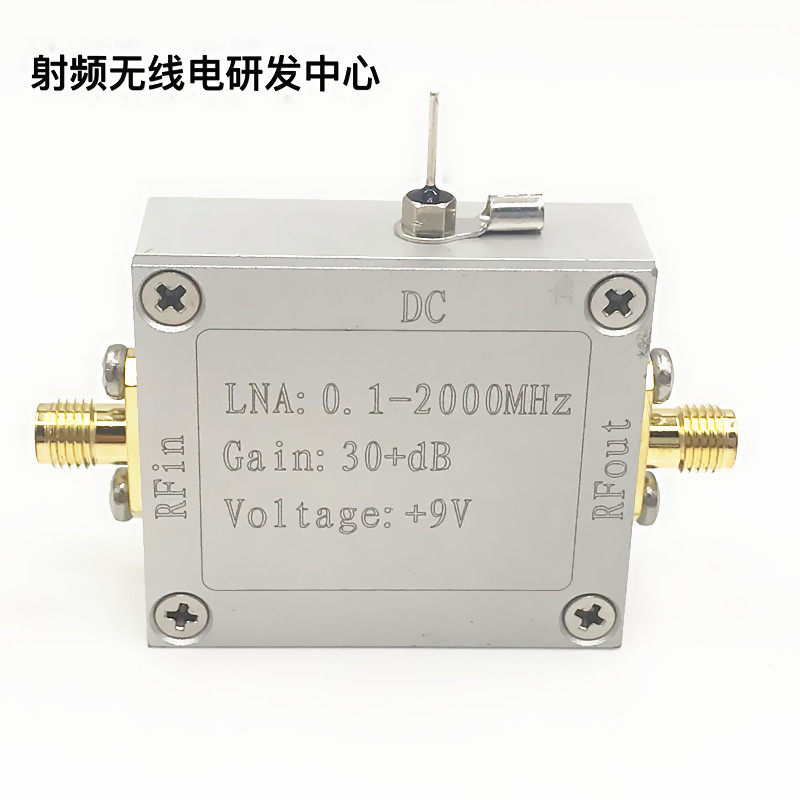

RFIN: Введите усиление сигнала
Rfout: выходной сигнал увеличения

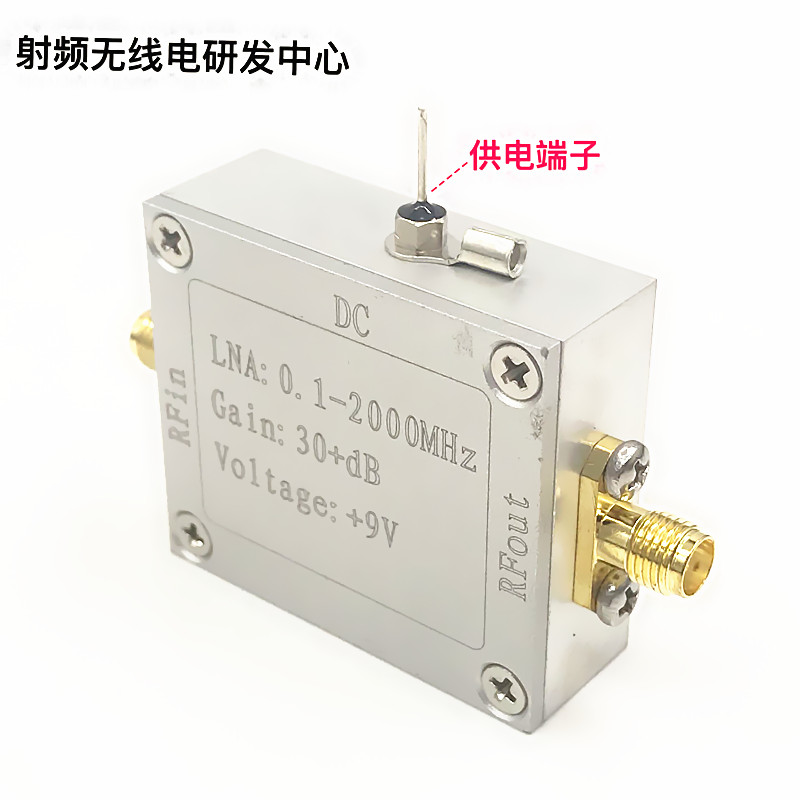

VCC: Положительный электрод питания (подходит для литийных батарей)
GND: отрицательный электрод источника питания
1) Когда усилитель составляет менее 500 МГц, он имеет очень хороший усиление и плоскостность.Чем ниже частота, тем выше согласованность усиления.
2) Нижний предел рабочей частоты усилителя зависит от входной и выходной емкости. По умолчанию составляет 0,1 млн, что может работать до 0,1 МГц; он может надлежащим образом увеличить входную и выходную емкость, чтобы расширить нижний предел Частота, например: 10UF, вы можете работать до 5 кГц.Если вам нужно подробно рассчитать, вам необходимо обратить внимание на входное и выходное сопротивление 50 евро. Рассчитайте значение емкости необходимой емкости. В то же время вы должны улучшить источник питания и стабилизацию источника питания.
3) Когда напряжение питания изменяется при 5-8 В, его можно использовать в качестве преимущества, увеличивающего переменную. Увеличение увеличивается с увеличением напряжения питания.Он очень подходит для схем переднего радиочастотного плана и использует DA для управления напряжением питания, тем самым управляя усилением усилителя и выполняя автоматическое управление усилением.
4) Когда напряжение источника питания составляет 8-10 В, низкочастотный конечный усиление достигает 30 дБ. В настоящее время усилитель имеет более низкий коэффициент шума и хорошую стабильность.
5) Когда напряжение составляет 12 В, усиление достигает максимального значения, а низкочастотное усиление может достигать 32,5 дБ.
4. Кривая усиления
Этот усилитель высококачественный и низкий качество, добро пожаловать, чтобы купить много
