[MAX2870 23.5MHZ-6GHZ锁相环 射频源 信号源 现货可直拍]
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
MAX2870
[一、][概述]
MAX2870[为超宽频带锁相环](PLL)[， 集成压控振荡器](VCO)[，能够工作在整数和分数]N[分频模式。配合外部参考时钟振荡器和环路滤波器，]MAX2870[可构成高性能频率合成器，产生]23.5MHz[至]6.0GHz[频率范围的时钟，并可保持优异的相位噪声和杂散指标。内部覆盖]3000MHz[至]6000MHz[范围的多路集成]VCO[以及]1-128[输出分频器用于实现超宽频率范围的时钟输出。器件提供双通道差分输出驱动器，可分别设置提供]-4dBm[至]+5dBm[的输出功率，两路输出均可通过软件或硬件控制静音。]
MAX2870[由]3[线串口控制，兼容于]1.8V[控制逻辑。器件采]
[用无铅、符合]RoHS[标准的]5mm x 5mm[、]32[引脚]TQFN[封]
[装，工作在]-40°C[至]+85°C[扩展级温度范围。]
[二、][应用]
1[、无线基础设施]
2[、测试与测量]
3[、卫星通信]
4[、无线]LAN/CATV
5[、军事和航空]/[航天]
6[、]PMAR/LMAR/[公共安全无线电]
7[、时钟发生器]
[三、][芯片特点]
1[、 整数]/[分数]N[分频模式]
2[、 手动或自动选择]VCO
3[、 23.5]MHz[至]6000MHz[基频]VCO
4[、 输出二进制缓冲器]/[驱动器，用于扩展频率范围]
21/2 /4 /8/16/32 /64/128
223.5MHz[至]6000MHz
5[、 高性能]PFD
[2 整数]N[分频模式下，]105MHz
[2 分数]N[分频模式下，]50MHz
6[、 高达]200MHz[的参考时钟频率]
7[、 ]+3.0V[至]+3.6V[供电]
8[、 两路可编程幅度输出 ]-4dBm[至]+5dBm
9[、模拟和数字锁定检测指示]
10[、 硬件和软件关断控制]
11[、 兼容于]1.8V[控制逻辑]

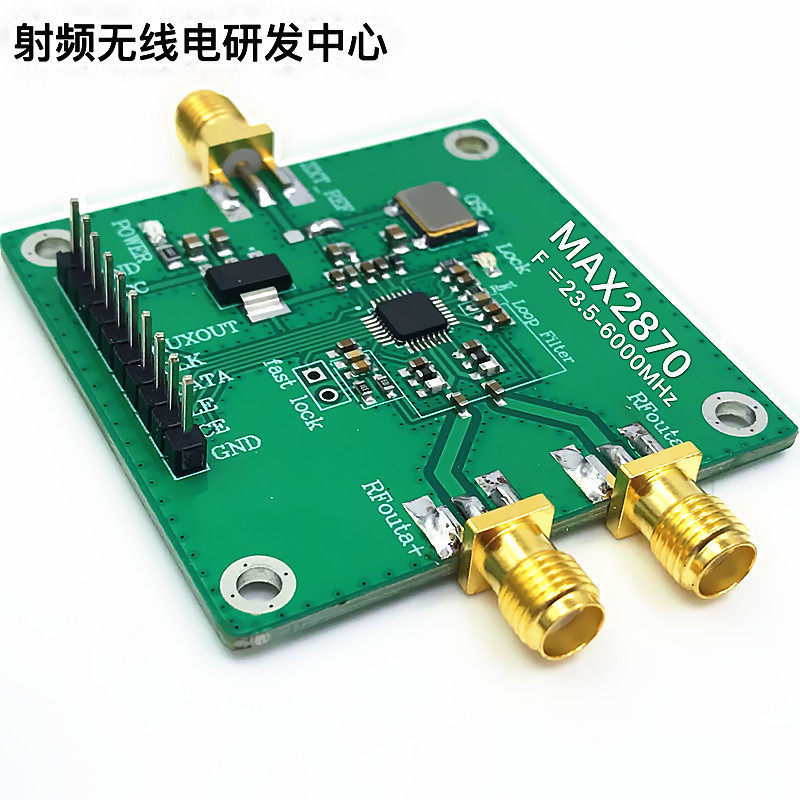

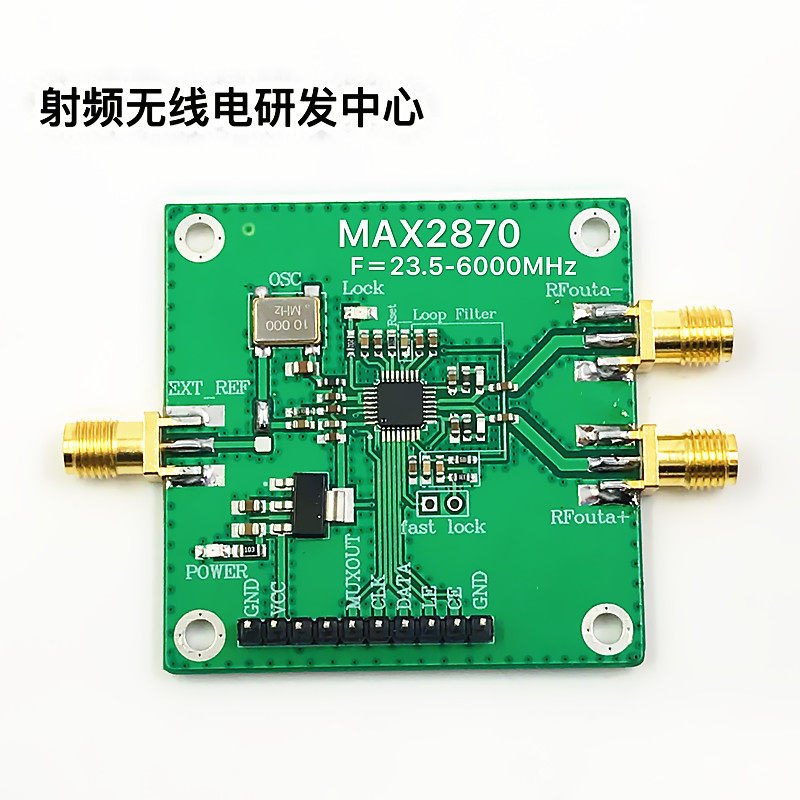

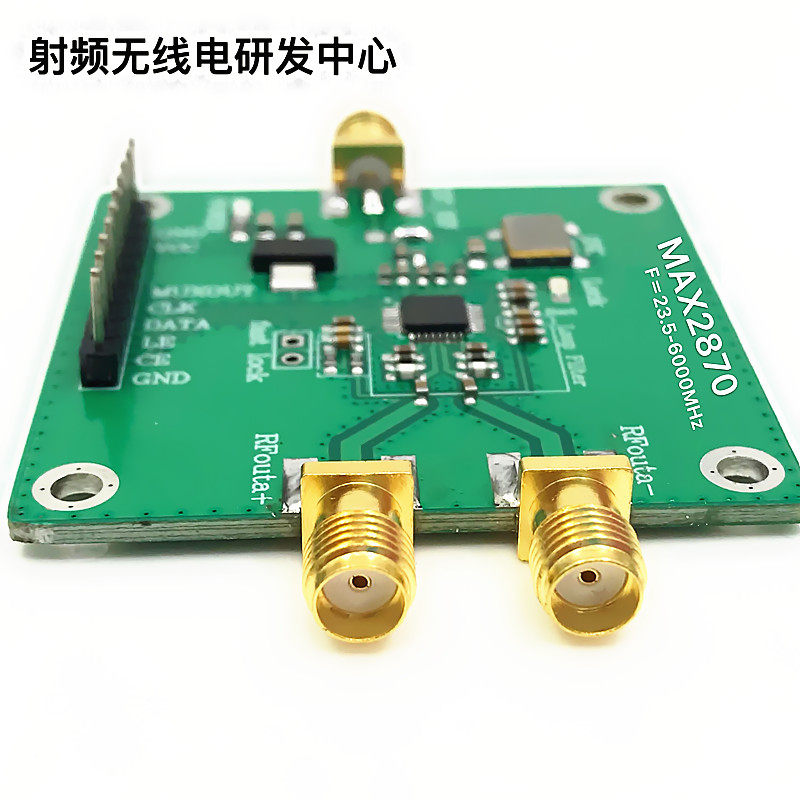

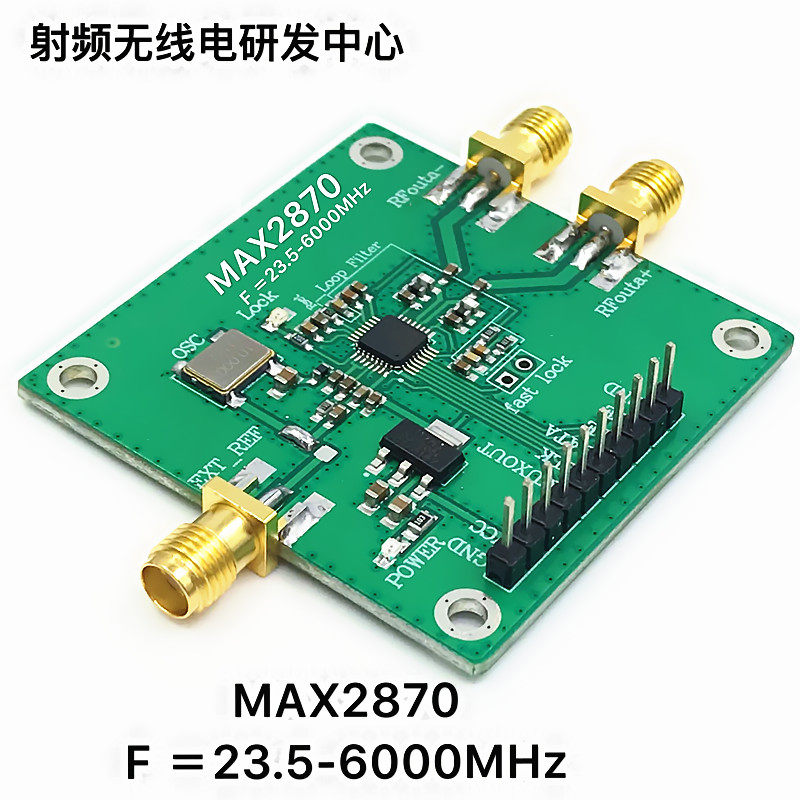

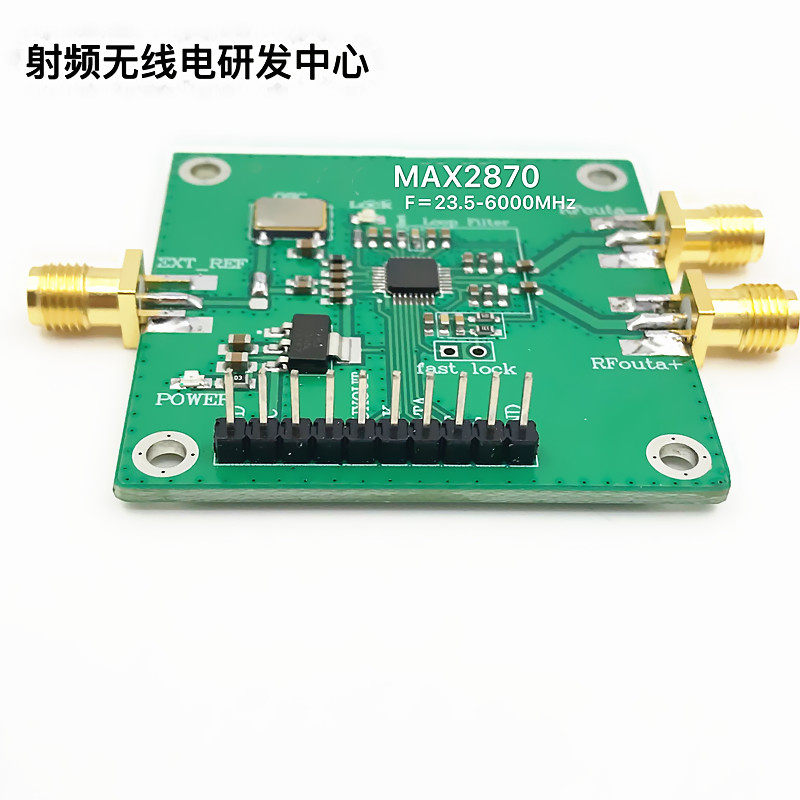

[四、实物图]
