[本店满]200[可开发票，收]6[个税点，不够200的可攒到下次一起开票；]

[本店默认发韵达快递，如需其他快递请联系客服改运费；]

[本店绝大多数模块均配套用户手册、pdf版本][原理图和芯片手册，确认收货后通过百度云网盘链接下载。]

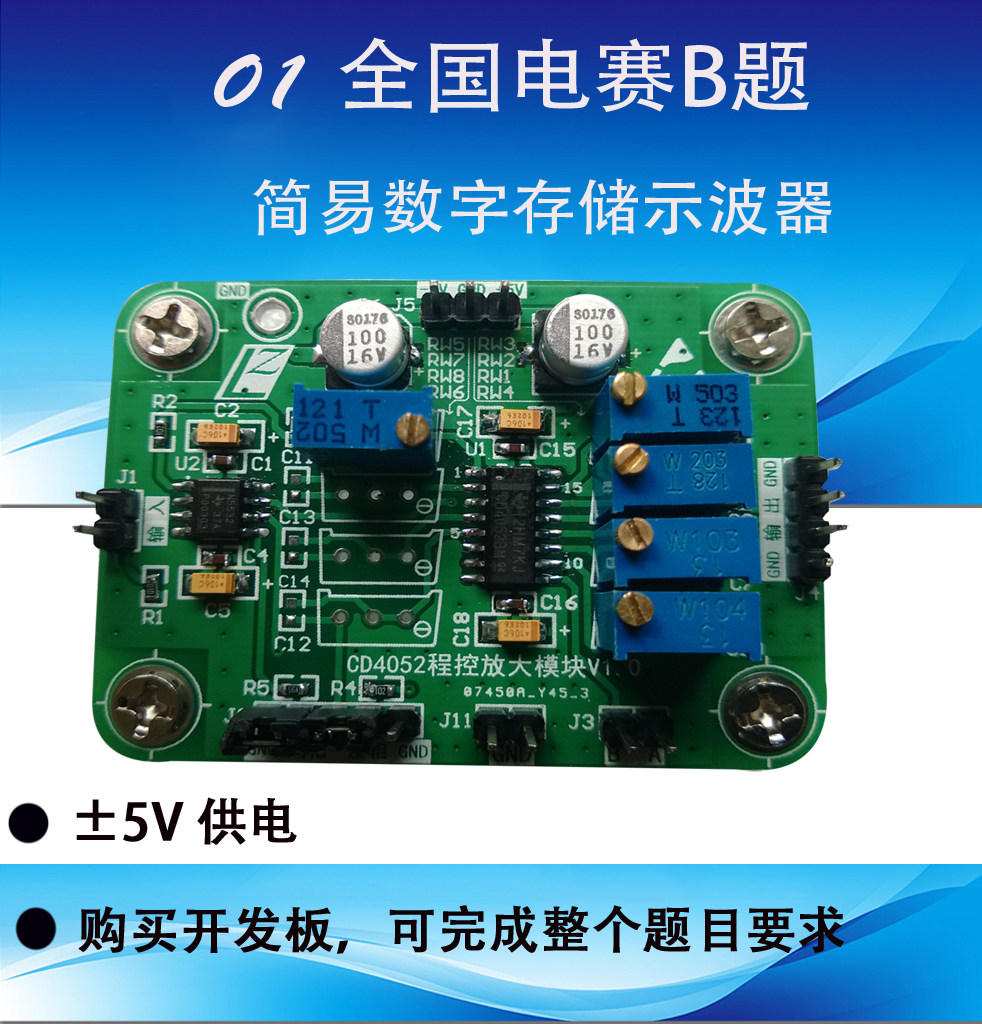

[凌智电子简易数字存储示波器调理模块V1.0]

1 [模块简介]

[在过程控制及测试仪表中，被测量或被控制对象的有关参数往往是一些连续变化的模拟量，而且变化范围很宽，][为了保证必要的测量精度，常会采用改变量程的办法。程控放大器最简单的方法是多路模拟开关和运算放大器实现的程控放大器，它原理简单，通过模拟开关和运算放大器结合，是初学者最易掌握的一种方法，由于价格便宜，得到广泛的使用。该模块可以作为]2001[年全国大学生电子设计竞赛]B[题]——[简易数字存储示波器的调理模块][使用。模块框图如下图所示。]

[模块框图]

[模块的主要特性如下：]
&[nbsp; （]1[）模块由信号调理电路和程控放大电路组成。信号调理电路是由缓冲器构成，起到阻抗匹配和隔离作用。程控放大电路由放大和]T[型网络衰减电路两级构成，][放大和衰减倍数均可调][。]
&[nbsp; （]2[）默认][输入阻抗为]100kΩ[，用户根据需要可更改输入阻抗值。]
&[nbsp; （]3[）可实现]4[级][放大和衰减功能，用户可以根据需要调整电位器值改变放大和衰减倍数。可][手动或者自动控制增益][，如果采用自动增益控制，程序简单。模块默认及增益控制如下表所示：]

B

A

[第一级衰减倍数]

[第二级放大倍数]

[总的放大倍数]

0

0

0.25

1

0.25

0

1

1

2.5

2.5

1

0

1

25

25

1

1

1

50

50


&[nbsp; （]4[）通过短路套可自由选择][反相输出][，或者][同相输出][方式。]
&[nbsp; （]5[）采用]±5V[供电][。模块默认可对]DC~400kHz[，峰峰值]±5V[的任何输入信号进行程控放大。][输出][信号的][最大峰峰值][是]10V[。]
&[nbsp; （]6[）本模块设计了插孔]GND[，用于插接万用表接地表笔，以方便用户测试。]
&[nbsp; （]7[）可以根据用户实际需求，定制合适的模块，比如提高输入信号频率范围等。由于调试过程比较繁琐，所以需要加收一定的定制费。]

2 [模块接口]

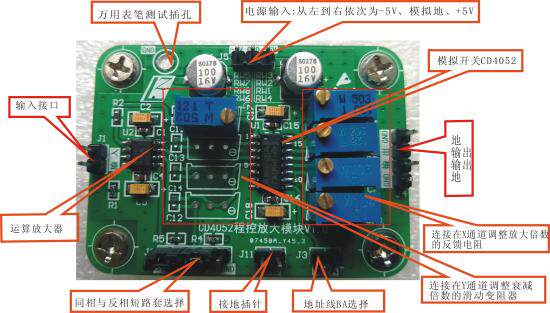

[模块的输入输出用插针引出来。模块各接口示意如下图所示。]

&[nbsp; 模块接口示意图]

3 [模块接口连接方法]

[模块调试连接如下图所示。]

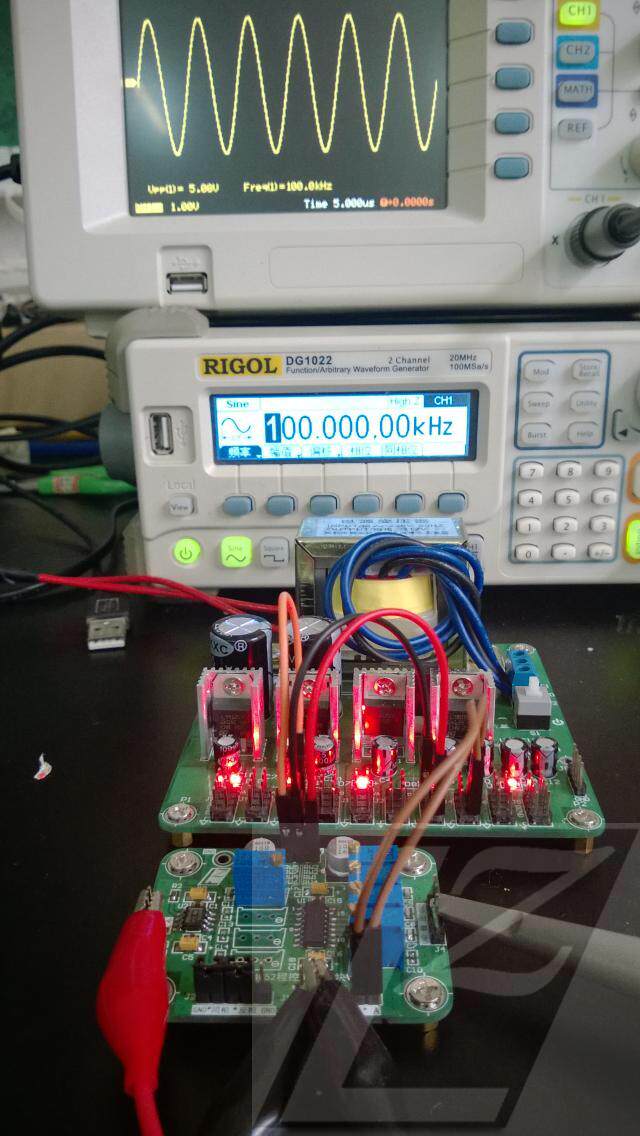

[模块独立][调试连接示意图]

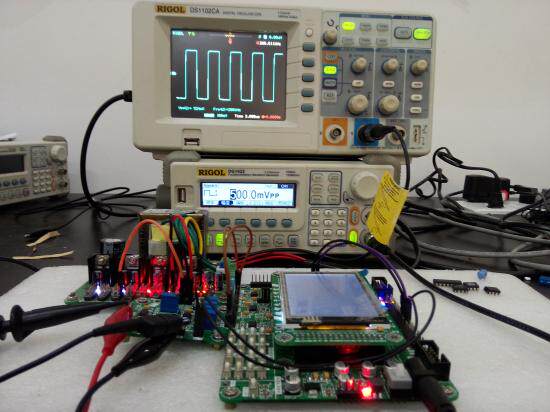

 [模块系统][调试连接示意图]

4 [模块调试效果]

      [由于不同放大倍数的交直流测试数据较多，这里展现交流放大]50[倍的测试数据和某个频率波形，其它测量数据请查看用户手册。测试条件：信号反相交流放大，放大]50[倍，示波器使用交流耦合方式；]J1[接信号输入，]J4[接信号输出，]BA =11[。注意：以下每一个表格最后记录的数据是输出信号幅值衰减]-3dB[时对应的频率。]

   [（]1[）][输入10mVpp的正弦波]

[频率/kHZ]

0.01

1

10

50

100

200

310

[峰峰值/mVpp]

496

496

496

496

496

448

356

[（]2[）][输入40mVpp的正弦波]

[频率/kHZ]

0.01

1

10

50

100

200

313

[峰峰值/Vpp]

2.02

2.02

2.02

2.02

2.02

1.82

1.43

[（]3[）][输入200mVpp的正弦波]

[频率/kHZ]

0.01

1

10

50

100

200

300

[峰峰值/Vpp]

5.02

5.02

5.02

5.02

5.02

4.48

3.52

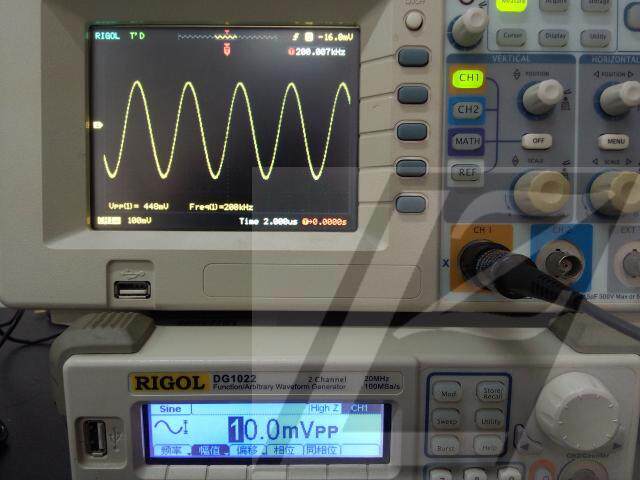

[输入频率为]200KH[z时信号的输出波形]

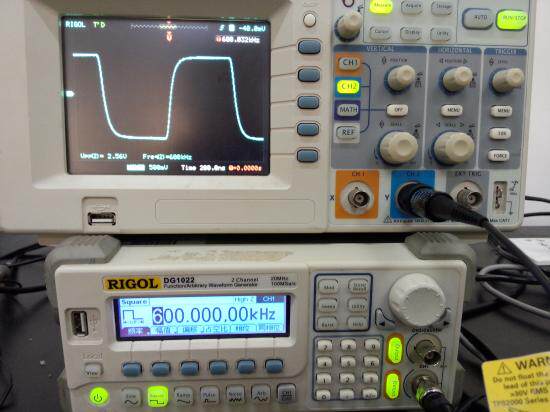

[即使600kHz方波输入依然得到很漂亮的方波信号]

5 [发货清单]

[序号]

[名称]

[数量]

[单价]

[备注]

1

[简易数字存储示波器调理模块]

1

83

[不含运费]

2

[用户手册][、pdf板原理图][和芯片手册]

1

0

[确认收货后旺旺在线传送]
