Датчик, ретранслятор, модуль, автоматический защитный монитор
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

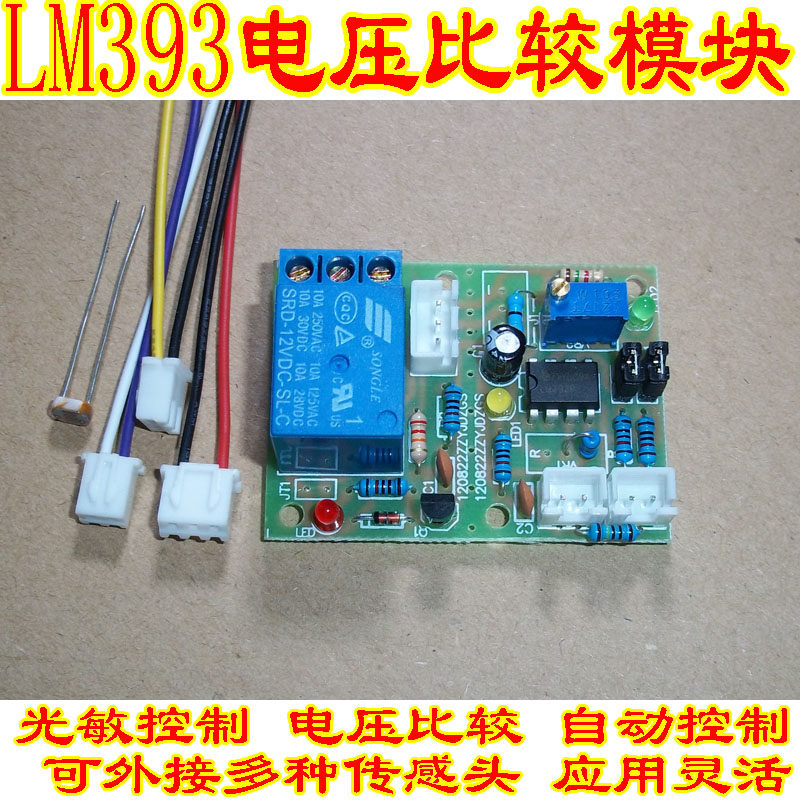

Модуль сравнения напряжения компаратора напряжения LM393
Фоторезисторный сенсорный модуль с релейным модулем
Основные функции:
Функция 1: используется в качестве компаратора напряжения 1.---Введите напряжение сигнала A и сравните его с опорным напряжением, установленным на модуле. Когда напряжение входного сигнала A выше опорного напряжения модуля, реле активируется. Когда напряжение входного сигнала A ниже опорного напряжения модуля, реле не срабатывает.Опорное напряжение устанавливается с помощью регулируемого резистора на модуле.
Функция 2: используется в качестве компаратора напряжения 2.---Введите два напряжения сигнала A и B для сравнения соответственно. Когда напряжение сигнала A превышает напряжение сигнала B, реле активируется. Когда напряжение сигнала A ниже напряжения сигнала B, реле не срабатывает.
Функция 3: в качестве сенсорного модуля фоторезистора.---При подключении фоторезистора, когда яркость окружающего освещения превышает установленный порог (например, в дневное время), реле не срабатывает. Когда яркость внешнего окружающего освещения не достигает установленного порога (например, ночью), реле замыкается.Пороговое напряжение устанавливается с помощью регулируемого резистора на модуле.
Если к гнезду, подключенному к фоторезистору, подключены другие чувствительные элементы, такие как вибрационный переключатель, ртутный переключатель, угловой переключатель, переключатель наклона, геркон, термистор, гигроскопический резистор, инфракрасный датчик или датчик пламени и т. д., можно сформировать различные сенсорные модули с различными функциями.
Главная цель:
Сотрудничать с выходом напряжения напряжения с помощью различных датчиков или цепей отбора проб, которые широко можно использовать при тестировании автоматической защиты, мониторинга, сигнализации, управления автоматизацией и тестирования тестирования цепи управления ежедневным сроком службы, промышленного и сельскохозяйственного производственного оборудования.
Основные параметры:
Рабочая напряжение: DC12V
Напряжение сигнала: DC 0-10V(Примечание: 1. Если оно выше 10 В, его следует разделить резистором и затем ввести. Если напряжение переменного тока необходимо выпрямить и преобразовать в напряжение постоянного тока, оно должно быть введено. 2. Рабочий источник питания самого модуля не может использоваться в качестве сравниваемого сигнального напряжения, то есть напряжение не может быть одновременно рабочим напряжением модуля и сравниваемым сигнальным напряжением.)
Потребляемая мощность: около 15 мА, 0,18 Вт в режиме ожидания.
Приблизительно 35 мА 0,42 Вт, когда реле замкнуто
Выходная нагрузка: 30V10A или 250V10A
Форма контакта: пара контактов конверсии (то есть частое открытие и одноразовый закрытый переключатель общественного контакта)
Объем модуля: длина 50*ширина 37*высота 20 мм.
Упаковка модуля: упакована в антистатический пакет, включает вилку для подключения к сети, вилку для подключения входного сигнального напряжения, вилку для подключения фоторезистора и фоторезистор, соответствующий модулю, а также инструкцию по эксплуатации.
Если вам нужно поддержать пластиковую коробку, откройте следующую ссылку для покупки:
http://item.taobao.com/item.htm?id=26270588422

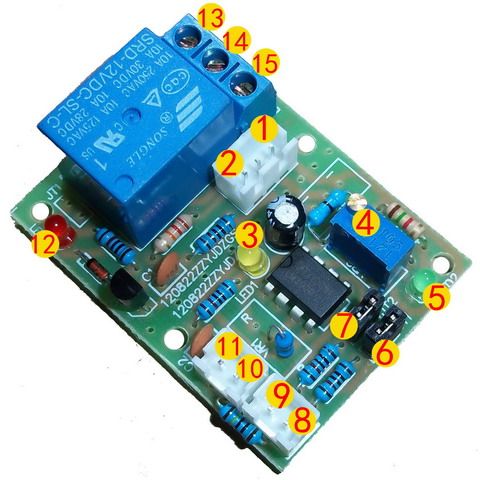

Описание функции порта:
1. По сравнению с заглушкой Red Line, положительный входной клемм питания 12 В;
2. По сравнению с линией Bluck Black, отрицательный входной терминал источника питания 12 В;
3. Желтый индикатор, вход мощности 12 В включен;
4. Регулируемый резистор, регулировка опорного напряжения, регулировка опорного напряжения по часовой стрелке для увеличения и регулировка опорного напряжения против часовой стрелки для уменьшения. Регулируемый резистор может вращаться около 30 раз от начала до конца, а регулировка происходит точно и медленно.
5. Зеленый индикатор.Когда свет достигает установленного порога освещенности, LM393 выдает слабый свет и загорается;
6. Блок короткого замыкания JT1 контролирует включение и выключение связанных цепей.Снимаем колпачок, цепь отключена, ставим колпачок, цепь подключена.Он отключается при использовании для функции 1 и функции 2 и подключается при использовании для функции 3;
7. Блок короткого замыкания JT2 контролирует включение и выключение связанных цепей.Снимаем колпачок, цепь отключена, ставим колпачок, цепь подключена.Он подключается при использовании для функции 1 и функции 3 и отключается при использовании для функции 2;
8. Относительно фиолетового провода вилки, неинвертирующая входная клемма компаратора, входное напряжение сигнала А;
9. Относительно белого провода вилки, инвертирующей входной клеммы компаратора, входного напряжения сигнала B;
10. Относительно желтого провода вилки, входной конец фоторезистора;
11. По сравнению с черным проводом вилки и входной клеммой фоторезистора этот порт также является отрицательной клеммой заземления;
12. Красный индикатор загорается при замыкании реле;
13. Релейный выход, нормально закрытый контакт;
14. Общий контакт релейного выхода;
15. Релейный выход, нормально открытый контакт.
======================================================

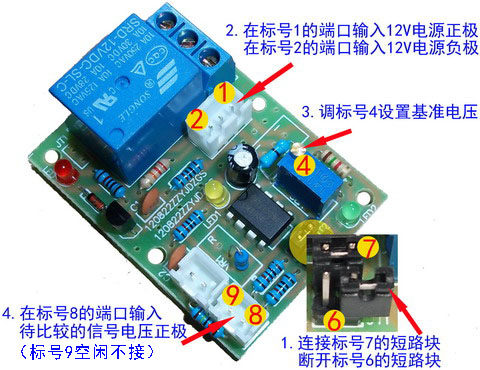

Функция 1: При использовании в качестве компаратора напряжения
Инструкция по эксплуатации функции 1:
1. Подключите блок короткого замыкания JT2 под номером 7 и отсоедините блок короткого замыкания JT1 под номером 6;
2. Введите положительный полюс рабочего напряжения 12 В постоянного тока в порт с номером 1, а отрицательный полюс — в порт с номером 2, и загорится желтый индикатор питания;
3. Отрегулируйте регулируемый резистор № 4, чтобы установить опорное напряжение (значение напряжения можно измерить на JT2 № 7);
4. Введите напряжение сигнала для сравнения в порт номер 8;
Результат сравнения: Если напряжение сигнала ниже установленного опорного напряжения, загорается зеленый индикатор и реле не срабатывает. Если напряжение сигнала выше установленного опорного напряжения, реле замыкается и загорается красный индикатор.
======================================================
Функция 2: При использовании в качестве компаратора напряжения

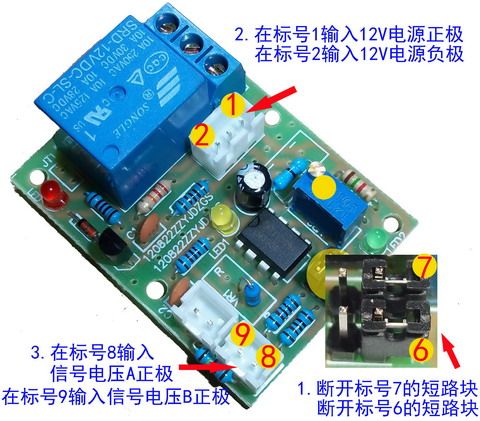

Инструкция по эксплуатации функции 2:
1. Отсоедините блок короткого замыкания JT1 под номером 6 и блок короткого замыкания JT2 под номером 7;
2. Введите положительный полюс рабочего напряжения 12 В постоянного тока от порта с номером 1 и отрицательный полюс от порта с номером 2, и загорится желтый индикатор;
3. Напряжение входного сигнала A для порта с номером 8 и напряжение входного сигнала B для порта с номером 9;
Результат сравнения: Когда напряжение A порта № 8 ниже напряжения B порта № 9, загорается зеленый индикатор и реле не срабатывает. Когда напряжение A порта № 8 выше, чем напряжение B порта № 9, зеленый индикатор гаснет, реле замыкается и загорается красный индикатор.
=======================================================

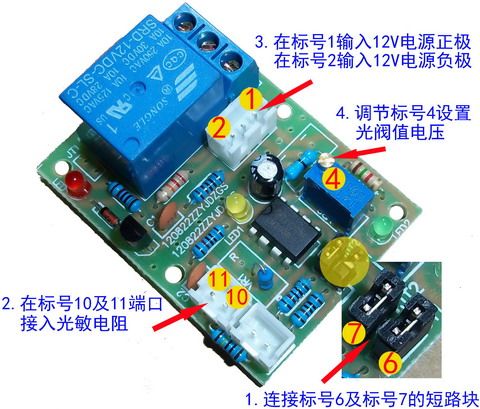

Функция 3: при использовании в качестве датчика фоторезистора.
Инструкция по эксплуатации функции 3:
1. Подключите блок короткого замыкания JT1 под номером 6 и блок короткого замыкания JT2 под номером 7; (положение по умолчанию)
2. Подключите фоторезистор к портам с номерами 10 и 11;
3. Введите положительный полюс рабочего напряжения 12 В постоянного тока от порта с номером 1 и отрицательный полюс от порта с номером 2, и загорится желтый индикатор;
4. Отрегулируйте регулируемый резистор № 4, чтобы установить пороговое напряжение;
При регулировке поместите фоторезистор или модуль, оснащенный фоторезистором, на источник света, поверните регулируемый резистор по часовой стрелке до тех пор, пока не загорится зеленый индикатор, затем накройте фоторезистор рукой, зеленый индикатор погаснет, и реле замкнется, загорится красный индикатор, затем уберите руку, зеленый индикатор снова загорится, и реле будет отпущено.Это означает, что источник света нормально запускает модуль.Если вы закрыли фоторезистор рукой или зеленый индикатор по-прежнему не гаснет в темноте, поворачивайте регулируемый резистор против часовой стрелки до тех пор, пока зеленый индикатор не погаснет, реле не замкнется и не загорится красный индикатор.
========================================================

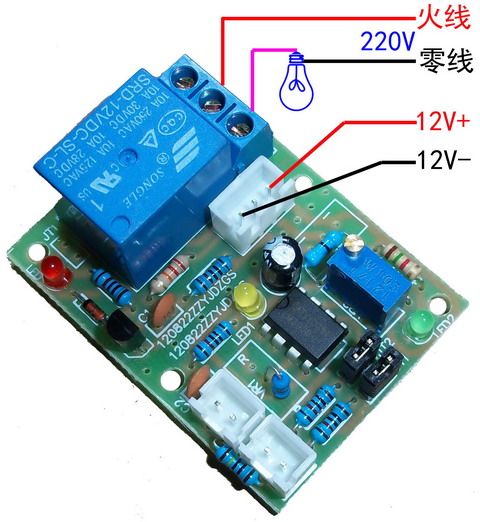

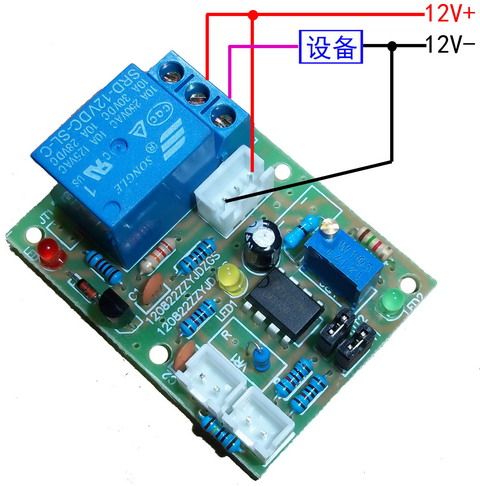

Общая схема подключения:
==================================================
Упаковка модуля: упакована в антистатический пакет, включает вилку для подключения к сети, вилку для подключения входного сигнального напряжения, вилку для подключения фоторезистора и фоторезистор, соответствующий модулю, а также инструкцию по эксплуатации.
