LM393 Электронный комплект DIY Двухслойное сравнение напряжения
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

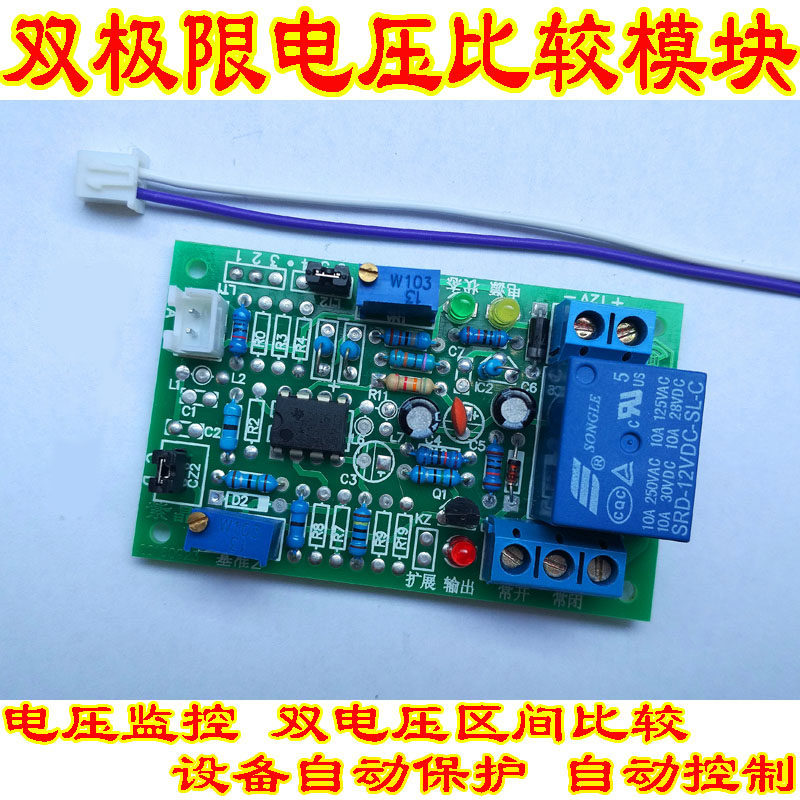

LM393 LM339 Электронный модуль DIY DIY
параКорабли с ограниченным напряжением Сравнительный модуль напряжения окна
Мониторинг напряжения с модулем реле 12 В
Основные функции:
Введите напряжение сигнала, которое изменяется в определенном диапазоне по сравнению с настройкой базового напряжения верхнего предела на модуле, и опорное напряжение нижнего предела высвобождается. Базовое напряжение установлено на модуле.И верхний предел, и опорное напряжение нижнего предела фиксируются через регулируемое сопротивление на модулеСущность(Например: установите верхнее предельное напряжение на 7 В, а нижнее предельное напряжение составляет 5 В. Когда сигнальный напряжение, которое следует сравнивать, изменяется между 5 В-7 В, реле сохраняет всасывание. Когда напряжение сигнала выше 7 В или меньше чем 5 В, реле.
Главная цель:
Сотрудничать с выходом напряжения напряжения с помощью различных датчиков или цепей отбора проб, которые широко можно использовать при тестировании автоматической защиты, мониторинга, сигнализации, управления автоматизацией и тестирования тестирования цепи управления ежедневным сроком службы, промышленного и сельскохозяйственного производственного оборудования.
Основные параметры:
Рабочая напряжение: DC12V
Напряжение сигнала: DC 0-10V (Примечание. 1. Если сопротивление сопротивления составляет более 10 В, вход должен использоваться.2. Рабочий источник питания самого модуля не может быть использован в качестве сравнения напряжения сигнала, то есть напряжение не может быть рабочим напряжением модуля, а также сравнивать напряжение сигнала.Полем
Потребление мощности: 15 мА 0,18 Вт в режиме ожидания

Выходная нагрузка: 30V10A или 250V10A
Форма контакта: пара контактов конверсии (то есть частое открытие и одноразовый закрытый переключатель общественного контакта)
Объем модуля: 65*Ширина 40*Высота 19 мм
Упаковка модуля: антистатическая упаковка мешка с подключением подключения сигнала, которая соответствует модулю с использованием одной инструкции.
Если вам нужно поддержать пластиковую коробку, откройте следующую ссылку для покупки:
http://item.taobao.com/item.htm?id=26270588422

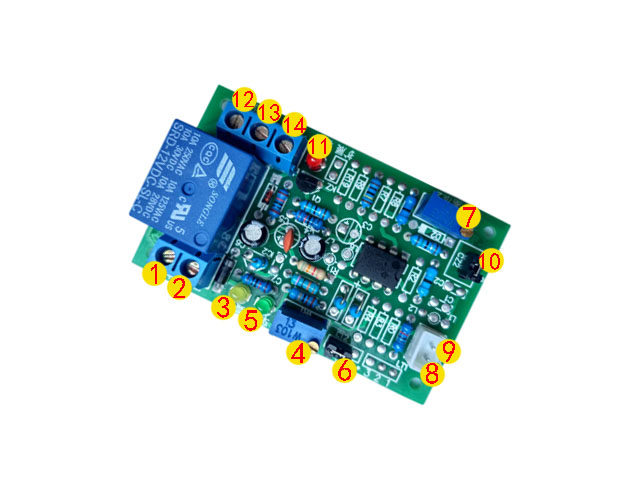

Функция порта:
1. По сравнению с заглушкой Red Line, положительный входной клемм питания 12 В;
2. По сравнению с линией Bluck Black, отрицательный входной терминал источника питания 12 В;
3. Желтый индикатор, вход мощности 12 В включен;
4. Опорное напряжение нижнего предела может отрегулировать сопротивление, отрегулировать контрольное напряжение в направлении по часовой стрелке и увеличить контрольное напряжение, увеличиваемое в направлении против часовой стрелки.Регулируемое сопротивление может быть повернуто в течение 30 кругов от начала до конца, а регулировка является точной и медленной.
5. Зеленый индикатор, LM393 выводит с низкой мощной светом, обычно свет;
6. Точка испытания базового напряжения нижнего предела;
7. Опорное напряжение верхнего предела может отрегулировать сопротивление, отрегулировать контрольное напряжение в направлении по часовой стрелке и увеличить контрольное напряжение, увеличиваемое в направлении против часовой стрелки.Регулируемое сопротивление может быть повернуто в течение 30 кругов от начала до конца, а регулировка является точной и медленной.
8. Сравнение входной терминала напряжения сигнала;
9. Чрезвычайное заземление;
10. Точка проверки базового напряжения верхнего предела;
11. Красный индикатор, ретрансляционные огни включены, когда реле отстой;
12. Выход реле обычно закрытый контакт;
13. Публичные контакты вывод из реле;
14. Выход рептилий часто подключает точки.
======================================================

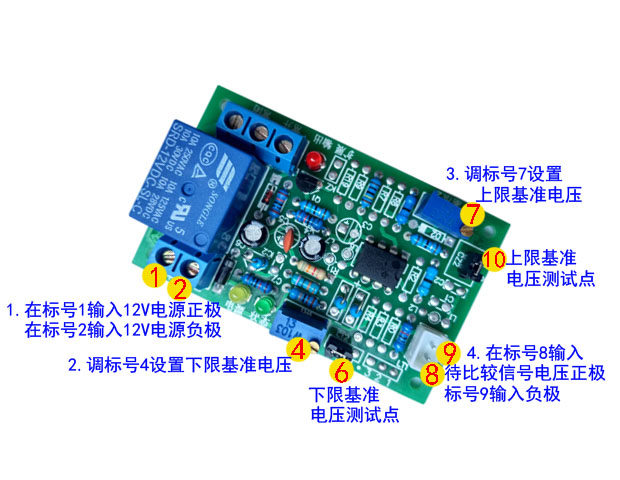

Инструкции по эксплуатации:
.
1. Введите DC 12V Рабочее напряжение положительное положительное полюсы в порту № 1, введите отрицательный электрод в 2 -мне -порт, индикатор желтого индикатора мощности;
2. Регулируемое сопротивление номера торгов 4, установите опорное напряжение нижнего предела (может измерить значение напряжения на метке 6);
3. Регулируемое сопротивление номера ставки 7, установите опорное напряжение верхнего предела (значение напряжения может быть измерено на метке 10);
4. Введите положительный электрод напряжения сигнала в порте 8, чтобы сравнить сравнение, и введите отрицательный электрод в порту 9.
Результат: если напряжение сигнала ниже, чем настройка настройки настройки настройки или выше, чем настройка опорного напряжения верхнего предела, включен зеленый индикатор, а реле не перемещается Всасывание, красные индикаторные огни.
========================================================
Обычно используются диаграммы:

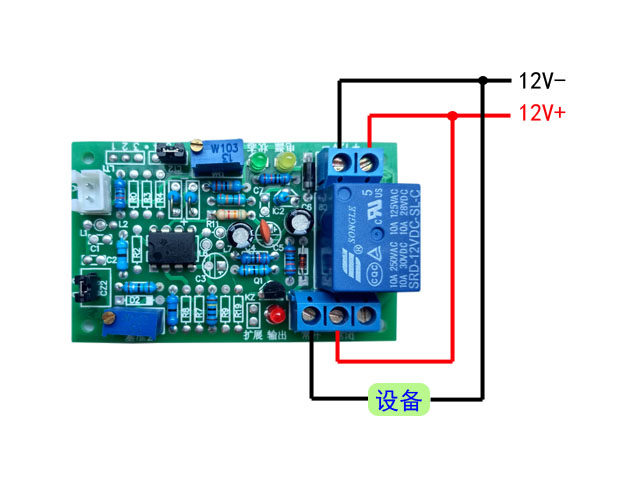

Устройство питания и управления модулем Используйте тот же метод питания
==================================================

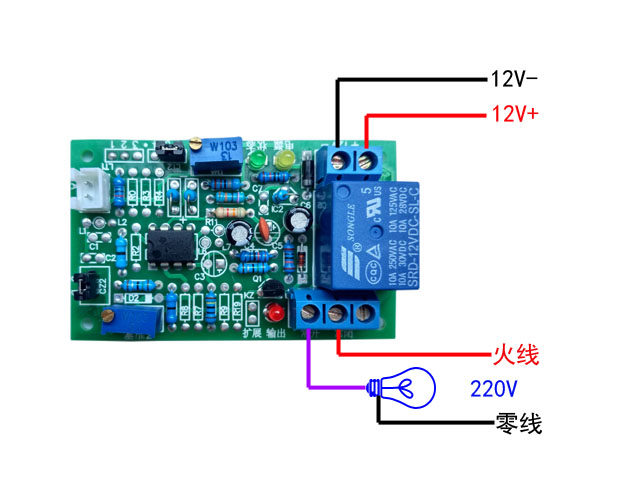

Устройство модуля и управления модулем Используйте различные методы питания
Упаковка модуля: антистатическая упаковка мешка с подключением подключения сигнала, которая соответствует модулю с использованием одной инструкции.
