Полная функциональная высокая конкретная таблица конденсаторов цифровых индукторов LC100-A LC100A Метровые модернизации таблицы конденсации

Цена: 1 120руб.    (¥53)
Артикул: 589906938912

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:深圳市轩特佳电子
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥ 3.55 2.0544руб.
¥ 17.8 17.3366руб.
¥14296руб.
¥ 0.98 0.8819руб.
  • Информация о товаре
  • Фотографии

Ссылка загрузки данных:https://pan.baidu.com/s/1eRVu5mq



LC100-Aтип



Много -функциональный измеритель измерения индуктивного конденсатора







    Инженеры, занимающиеся электронным развитием, часто должны измерить индуктивность и конденсаторы, а индуктивный счетчик конденсатора, продаваемый на рынке, высок, а измерение малых индукторов и небольших конденсаторов велик. Этот инструмент основан наLCРезонансный принцип, добавьте точное измерение расчета микро -контроллеров с высокой скоростью и может измерить1uHСледующая индуктивность и меньше, чем1pFНебольшой конденсатор, это также большая особенность инструмента, особенно подходящая для микроволновой производства и переключения трансформаторов, измерения индуктивности фильтров и т. Д.

LC100Серийный инструмент разделен наLC100-SБазовый тип иLC100-AДве модели полной функции,LC100-SТип имеет три измерения:

1. Cфайлы……..емкость(0.01pF-10uF)

2. Lфайлы……..индуктивность(0.001uH-100mH)

3. HLфайлы……Высокая индуктивность(0.001mH-100H)

ИLC100-AСравнениеLC100-SЕсть еще одна передача:

4. HCфайлы……Большой конденсатор(1uF-100mF),

Все шестерни являются автоматическим диапазоном, который очень удобен в использовании.Таким образом,LC100-AНезависимо от диапазона измерений или точности измерения, он может заменить любой вид индуктивного инструмента тестирования конденсатора на рынке. Параметры производительности близки к цифровым мостам. Это экономичный инструмент.



Ссылка для скачивания данных: Http://pan.baidu.com/share/link? Chareid = 1428669692&uk=2302102993





Введение структуры:

Общая карта эффекта.При его использовании вы можете использовать кабель Micro USB для подключения к питанию USB -тестеров к компьютеру. Если у пользователя есть USB -плавинка или адаптер питания DC 5V, вы также можете непосредственно в зарядное устройство для мобильного телефона, где инструмент питается ПолемОсобое внимание: если вы используете адаптер заглушки постоянного тока, убедитесь, что полярные поры, периферийные устройства и миниатюрные USB -интерфейсы не имеют полярных ошибок.

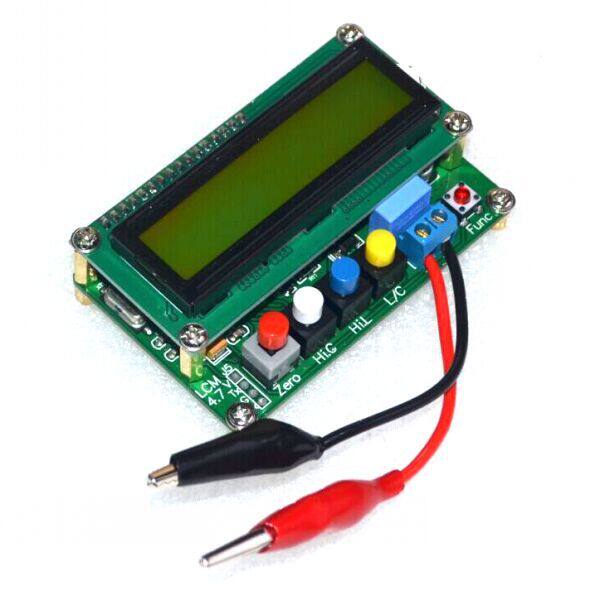

Структура инструмента:

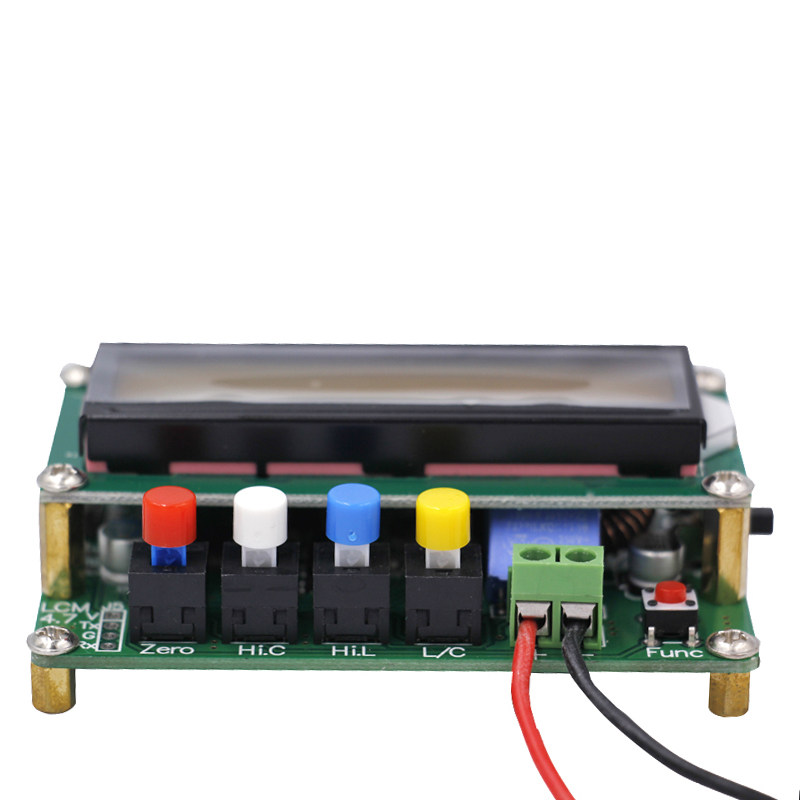

Есть 5 кнопок, есть 5,“ сброс”0“HC” кнопка, большая емкость, индуктивность, выбор“HL” опция,&Ldquo; Lreds Document&Rdquo; кнопки и черные расширения.HC, HL и L /&Выбор NBSP;

Использование:

1Подключите компьютер USB в качестве тестера питания и переключения.

2В соответствии с выбором режима элемента, который необходимо измерить, выберите измерение индуктивности LX, конденсатор CX, индуктивность или конденсатор, HC&Nbsp; hl, в состоянии, где открыт терминал, см. На экране:

Индуктивное измерение 0,000 м  lx:

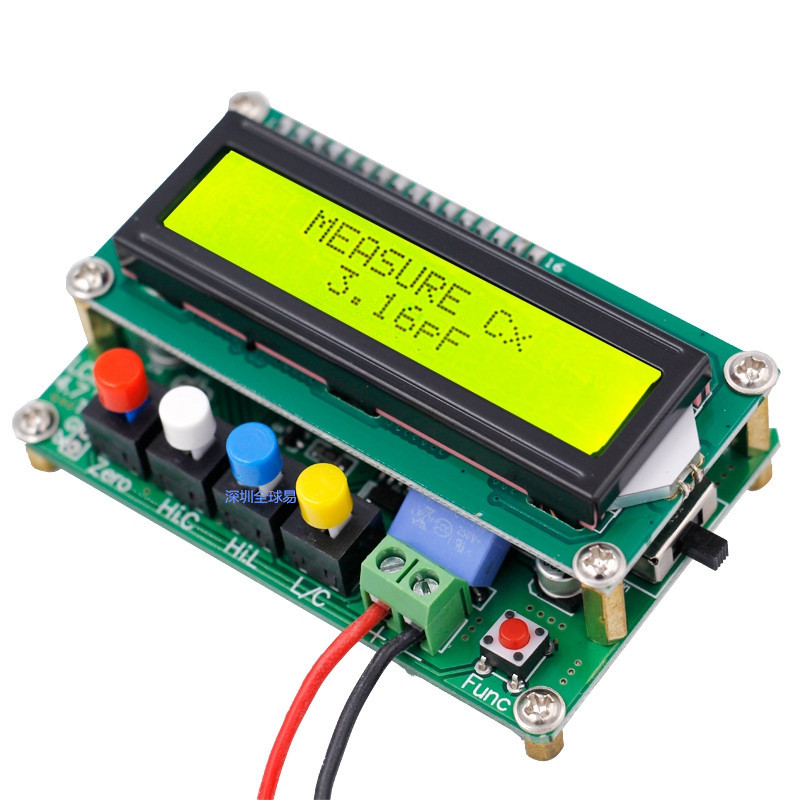

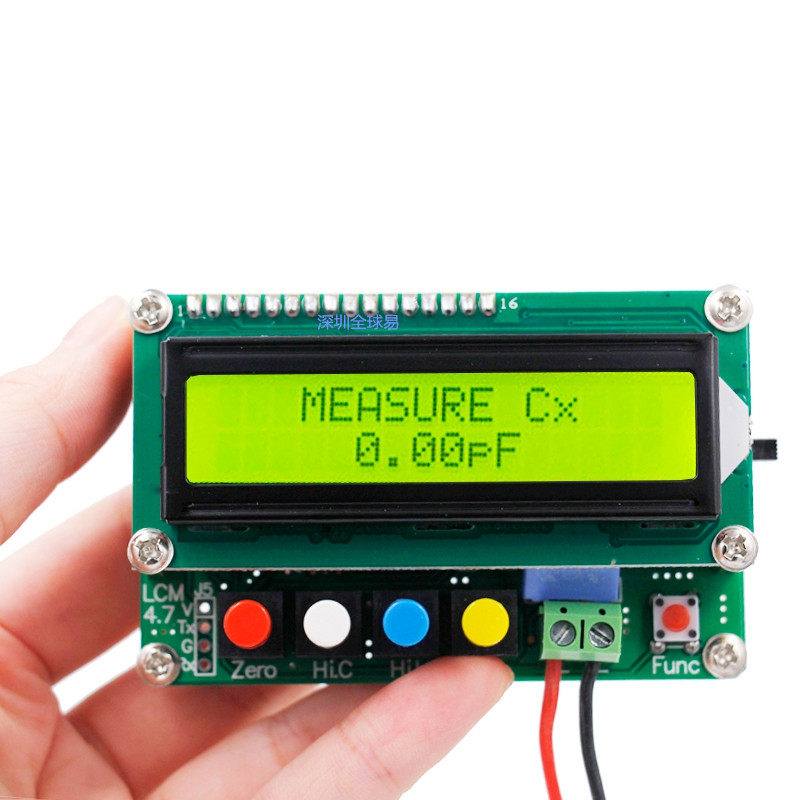

Дисплей конденсатора: измерения CX 0.00pf

Результаты показывают: большое индуктивное измерение HL 0.000mh

Измерение крупных конденсаторов показывает: HL 0.00uf

3Из -за различных принципов измерения файлов HC сначала объясните следующие три метода работы LX, CX и HL:

В трех режиме требования для измерения нулевой корректировки.Согласно различным индуктивным конденсаторам.

Откройте режим состояния CX в терминале, нажмите“ сброс” ключ, дисплей экрана&Ldquo; Настройки… хорошо” после запуска отображается экран“ временная шкала” 0,00pf; HL и LX -режим, в случае коротких терминалов, нажатия“ сброс” ключ, дисплей экрана&Ldquo; Настройки… хорошо” после запуска экран должен отображаться“0.000mh&rdquo“0.000uh&После rdquo; после отображения открытия дисплея“ за пределами диапазона!”.Затем вы можете проверить тестер индуктивности.

Результаты измерения показывают, что функциональные клавиши являются черными, а ток частоты испытаний будет отображаться.

4В файле HC убедитесь, что емкость полностью разряжена для измерения, а затем с отрицательными полюсами с отрицательным тестовым зажимами, анодом черного тестового зажима, прочитайте отображение теста экрана дисплея, следует отметить, что измерение с большой способностью (измерение (измерение (измерение с большими способностями ( превышая 10 млн), время теста времени теста, время теста, которое оно может превышать 1 секунду, чем дольше время теста составляет 100 МФ, около 7-8 секунд назад.



Меры предосторожности:

1Режим HC измеряет электролитические конденсаторы, пожалуйста, обратите внимание на полярность, красный и черный.

2Если измерение 0, иногда необходимо нулевым, что может быть отрицательным отклонениями, но оно не показывает отрицательного.

3Нажмите кнопку Zero -1 -RO, когда тест строго запрещен, эта операция приведет к результату ошибки.

4Строго запрещено разрядку без тестирования, в противном случае таблица, которая может привести к повреждению.

5Используйте питание модуля адаптера 5 В, чтобы гарантировать, что полярность является отрицательной&Rdquo;, иначе это повредит модуль.





Технические индикаторы прибора и функциональные характеристики:

Напоминание: поскольку сами компоненты имеют ошибки, ошибка нормальная в пределах 20%, поэтому вышеуказанная точность идеально подходит в идеальном состоянии, только для справки. Пожалуйста, купите ее осторожно, если вы слишком высоки.

Используйте навыки и меры предосторожности:

1. Перед измерением индуктивности тест с коротким циркой четко проверяется, что может обеспечить точность измерения;

2. Перед измерением емкость, первый способ проверить четкий ноль, что может обеспечить точность измерения;

3. При измерении емкости патча вы можете закрепить лист бумаги, который эквивалентен конденсатору в тестовом зажиме патча, а затем очистить ноль, результат является более точным;

4. При измерении электролитических конденсаторов измерения после разряда;

5. Не используйте более длинную испытательную линию во время измерения. Чем короче испытательная линия, тем меньше интерференция, тем выше точность;

Часто задаваемые вопросы:

В: Как калибровать эту таблицу?

Ответ: тестовый зажим сломан, нажмите красную кнопку, отображаемая на ЖК -экране<DATA&nbsp;SAVE>В настоящее время клавиши выпускаются, так что калибровка успешна.

Примечание. При калибровке нет помех рядом с клипом!

&nbsp;Вопрос: Тестовый клип в приборе аксессуара прибора аксессуара?

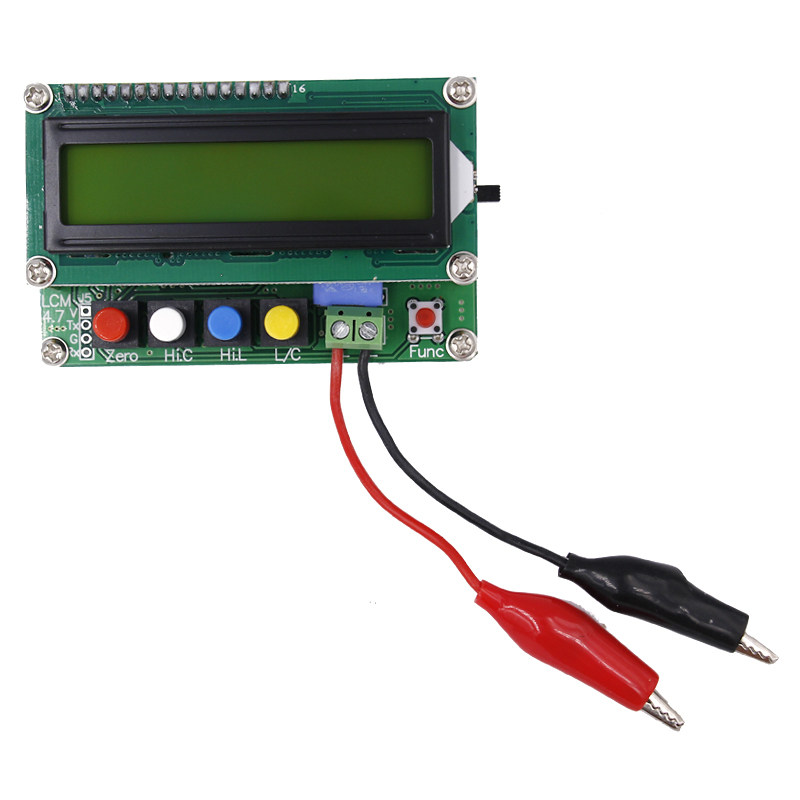

Ответ: Тестовый клип этого инструмента - пара красных черных зажимов крокодила.

&nbsp;Q: Можно ли протестировать индуктивность типа трансформатора?

Ответ: для сопротивления более 100&Омега; индуктивность, наши головы не могут быть измерены.

&nbsp;В: Как вы думаете о частоте тестирования, можете ли вы установить ее самостоятельно?

Ответ: Частота теста можно просмотреть, нажав клавишу func во время теста. Она автоматически распределяется с помощью MCU инструмента.

&nbsp;Список доставки:

1. Таблица индуктивных конденсаторов LC100-A&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; 1

2. Высококачественный кабель Miniusb&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 1 предмет

&nbsp;

3. Красный и черный клип&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&NBSP; 1

&nbsp;

.........
