[带IC大功率发烧高保真家用舞台专业10(东芝+三肯管)功放板功放]

Цена: 3 064-7 161руб.    (¥145)
Артикул: 17359032823
Доставка по Китаю (НЕ включена в цену):
212 руб. (¥10)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:魅力之宝
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • [不带功率管散热器温控器板1块]
  • [带功率管散热器温控器板1块]
  • [带功率管温控器的板1块]
Добавить в корзину
Другие товары этого продавца
¥1703 593руб.
¥3908 214руб.
¥1653 487руб.
¥1653 487руб.
  • Информация о товаре
  • Фотографии
Цвет: [不带功率管散热器温控器板1块], [带功率管温控器的板1块], [带功率管散热器温控器板1块]





       [东芝管][A1943和C5200+三垦2SC3858和2SA1494或][2SC2922和2SA1216][功放板]



[电路设计为全高频晶体管，电路设计合理，用料考究，音色相当清晰，细腻，声场相当饱。声音相当威猛，动态十足。]

 [高电压 大电流 高动态]

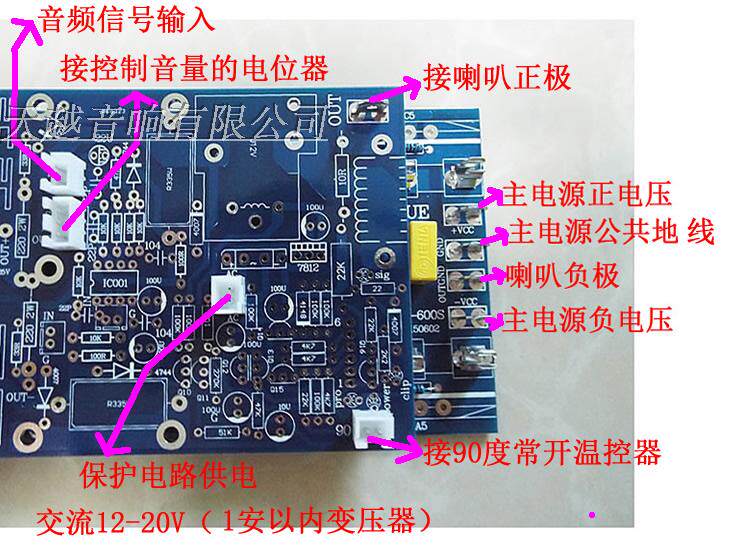

[功放板的接线图如下：]



[交流：][就是变压器的输出电压（没经过整流）]

[直流：][就是变压器的输出电压经过整流]





[滤波后的电压。亲们不要搞错呀]

[注意：][保护电路的供电必须要独立一组电压，不能和别的板共用同一组电压]



[本功放有以下套餐：]

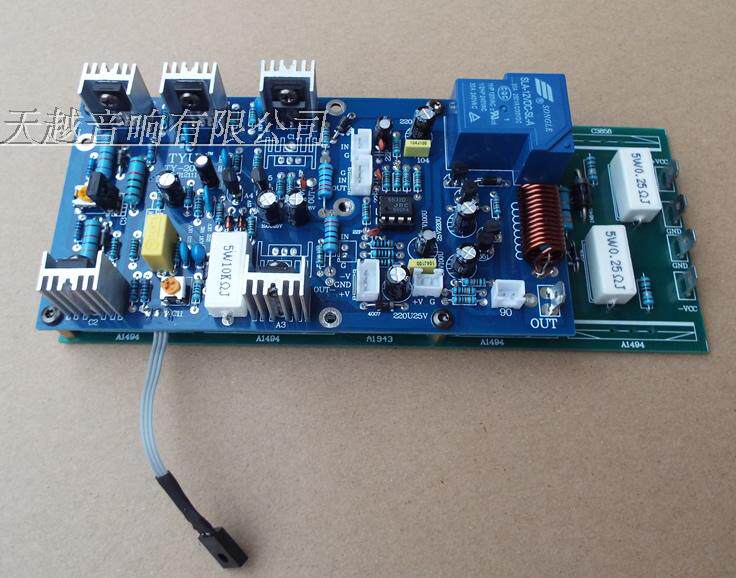

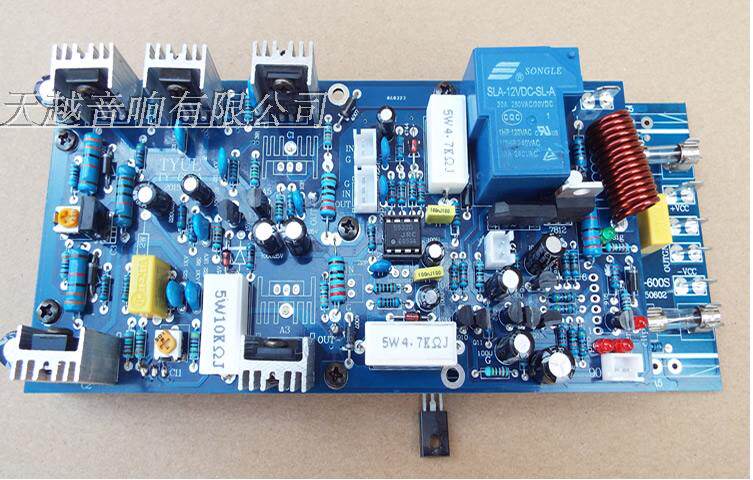

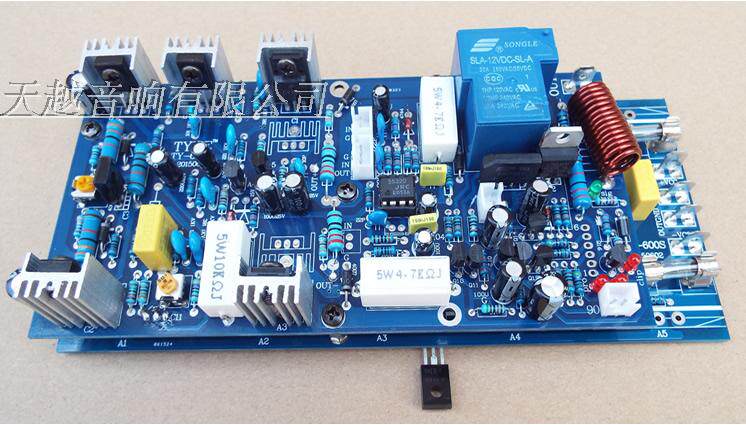

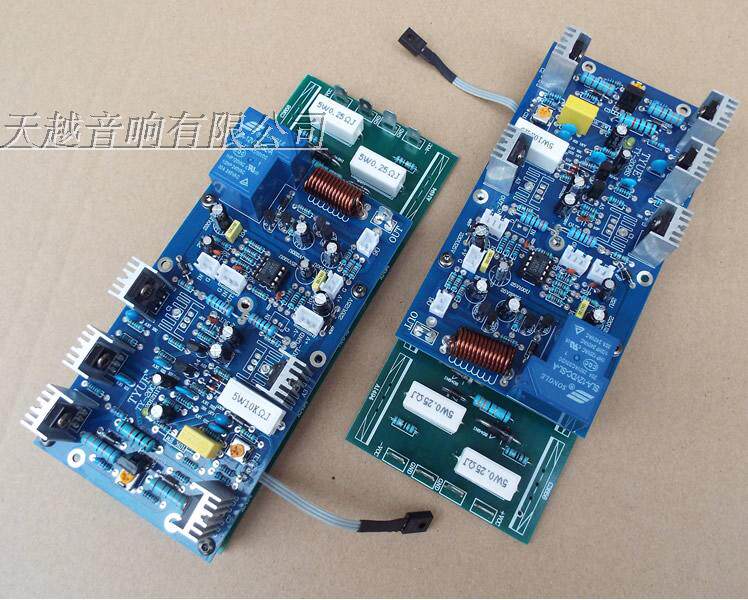

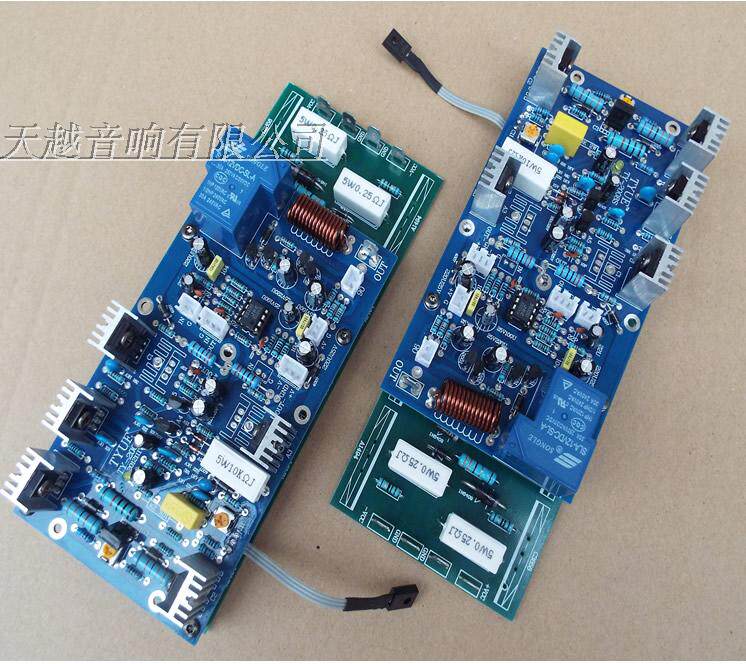

[套餐一：145元（如下图，不带功率管和散热器和温控器的半成品板）]

[套餐二：280元（带2只大东芝管和8只大三垦管，不带散热器的半成品功放板）]

[推荐用电压是交流双75V以下的变压器（也就是用直流双105V以下）]

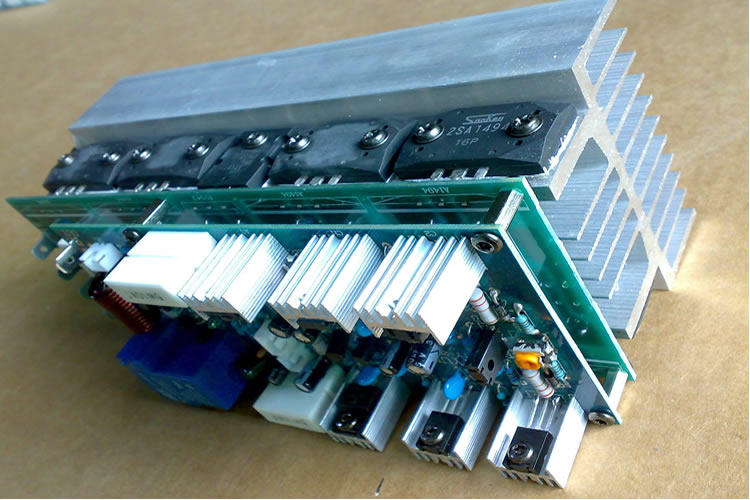

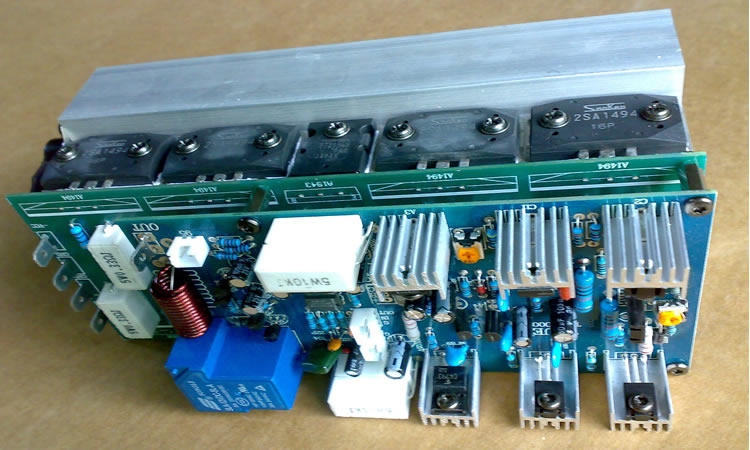

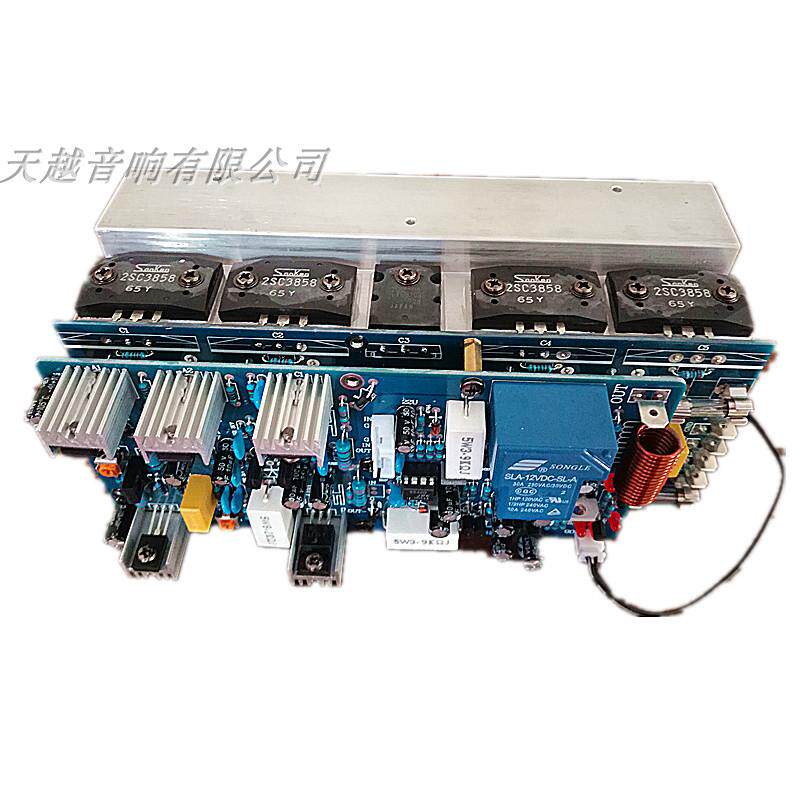

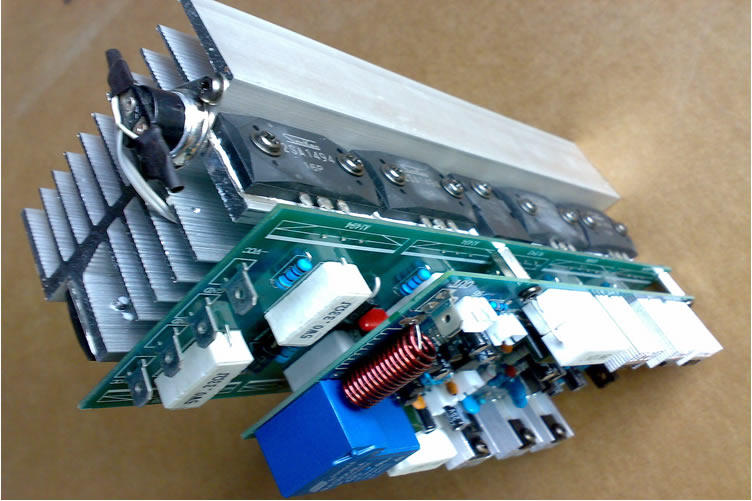

[套餐三：340元（带2只大东芝管][和8只大三垦管][，带大型散热器的成品功放板）如下图]



[本板为追求清晰，纯正的音色，特地采用高频晶体管电路设计，将晶体管那清晰细腻的音色贯彻到底，推动级采用东芝公司的音频专用对管]C5200,A1943[来担任]

[输入使用名IC] [担当][功率输出级采用4对三肯公司的音频专用对管2SC3858/2SA1494或]2SC2922/2SA1216[并联输出][这板用的是真正的原装配对管，要不就不耐高压和保证效果了]

[这2种管随机发货，谢谢！]

[线路板釆用厚2.0mmFR-4高档线路板,电阻是用金属膜1%误差高精度台湾进口电阻，小电容全部采用原装电容，偶合采用高级电容.本板用料讲究，电路设计合理，极高的性噪比，音质清纯甜润，细节表现突出。敬请各位淘宝烧友放心购买这张:小音量就能把难推的惠威啦叭的低音推得淋漓尽至具有低失真、低噪音、高耐压以及开关机静音、芯片内部具有完善的过压保护、过载保护、输出短路保护.音色清纯亮丽，元件用料无与论比。 电路设计更进一步完美。极高的性噪比，贴近喇叭 也很难听到噪音]

[保护电路]

[为保护本功放上那些精密而昂贵的元器件，以及阁下那更加珍贵的音箱，本功放配套的电源板设计了相当精密的全方位保护电路。首先是过流及输出短路保护，采用先进的浮钳式取样电路，它的特点是取样电平会随着输出电压的波动而波动，只有在输出电流超过设定值时（由于其取样点随输出电压波动，所以不论此电流值出现在输出波形的哪一个阶段，保护电路都会精确地捕捉每一个过流或短路瞬间，果断的关断输出继电器，保证电路的正常工作，同样因为它是浮钳式，所以它也绝不会误动作）]

[使用条件及基本参数]

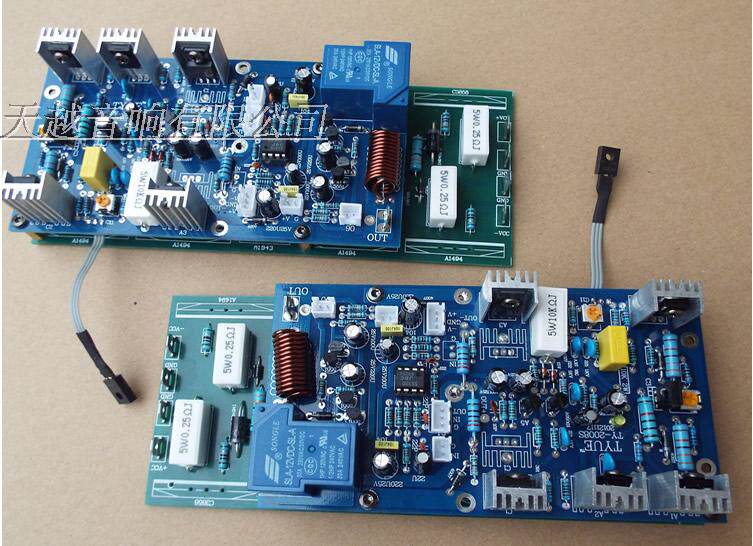

[为追求最高分离度，本功放板采用单声道结构(推动级＋功率级组成）及每两块为一个声道(推动板装在功率板的上面)组成立体声需要四块。]

[每一块有独立的保护电路]

[所以该板的供电电压范围极宽，在交流双28V-75V（即直流39-105V）之间都能可靠工作（裸板推荐工作电压取中间值直流双55伏,至于电源变压器的功率，当然是越大越好)。这在欣赏大动态音乐时显得尤为重要。它会让您真正体会到什么才是地动山摇的震撼感。]

[使用电压：直流流双39-105V，保护电路需单独电源（交流12-17V），为追求大的动态和功率，推荐使用交流双70V的变压器。功率要在500W以上。]



[技术参数：]
[ 输出功率 ：600W]
[ 频率响应：+0dB/-0.8dB（20Hz~20KHz）]
[ 总谐波失真?海?0.5% 8]Ω 20Hz~20KHz
[ 信噪比：（20Hz--20KHz）:A计权，满功率输出]>98dB
[ 瞬熊响应：25V/]μS
[ 阻尼系数 8]Ω[：10Hz-400Hz：]>200
[ 通道间串音：1kHz:-76 dB /20kHz:-58dB]
[ 输入阻抗：20K]Ω[（Balanced)/10K]Ω[（Unbalanced)]
[ 输入灵敏度：1.25V/4]Ω[额定功率]

[尺寸：]

[推动板143mm长X78mm宽。功率板180mm长X78mm宽]



[提醒一下:请您在试机前，先确保将音量调至最小，然后再根据您的器材，慢慢调大您的音量。居家或公共场合，请文明操作，勿惊扰别人。长时间满负荷桥接工作时，请用风扇帮助散热。]

[如果长时间大功率工作一定要加散热风扇。]

[此板是成熟产品、发货前经过调试确认、可以放心购买、]
