Принесение IC High -Fidelity Home Stage Professional 16 Dadizhuan Tube Fever High Power Portal Portal
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 1 блок контроля температуры с высокой силой
| Цвет: | 1 часть без высокой мощной трубки., 1 блок контроля температуры с высокой силой, 1 часть с высокой мощной температурой платы радиатора |
ToshibaA1943 и C5200Усилитель

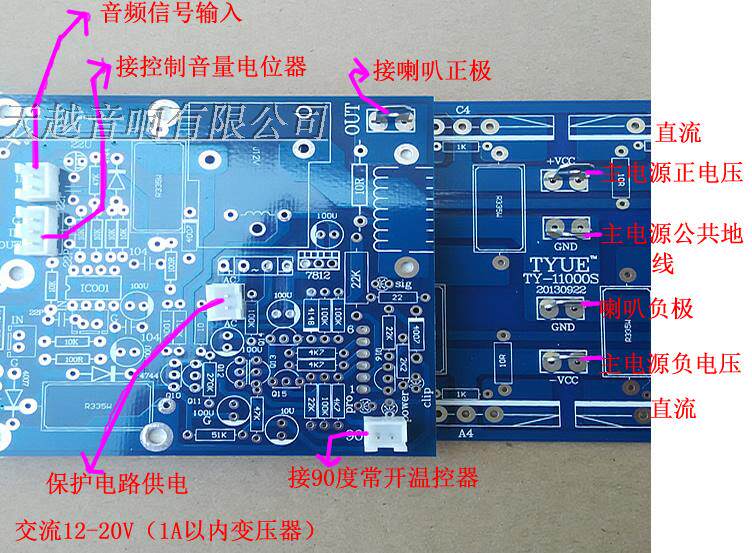

Схема подключения платы усилителей выглядит следующим образом:
Запустить:То есть выходное напряжение трансформатора (без исправления)
ОКРУГ КОЛУМБИЯ:То есть выходное напряжение трансформатора исправлено
Фильтруя напряжение.Не делай ошибку
Эта еда имеет следующие пакеты:

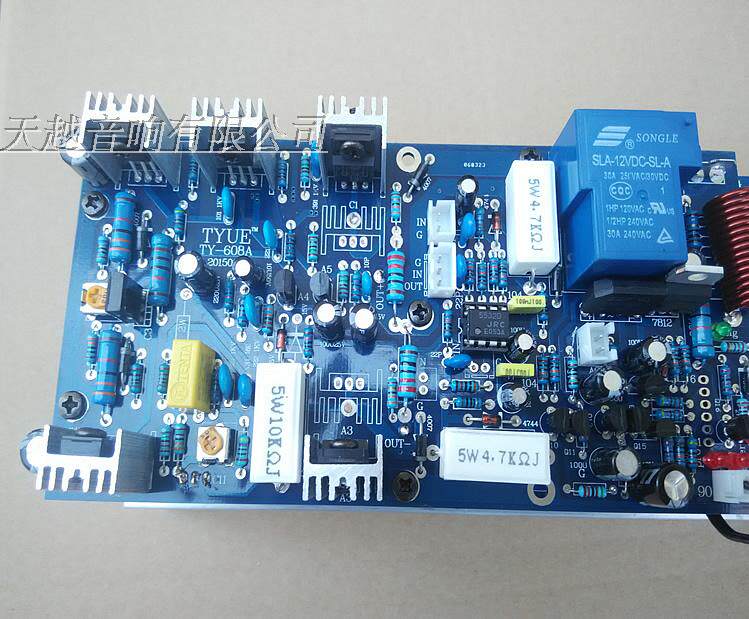

Пакет 1: 165 Юань (как показано на рисунке ниже, полуфабрикат без силовой трубки, радиатора и термостата)
Пакет 2: 285 Юань (с 16 большими трубками Toshiba и термостатами, полуфабрикативной платой усилителей без радиатора)
Рекомендуемое напряжение - это трансформатор AC Dual 80 В (то есть DC Dual 110 В)

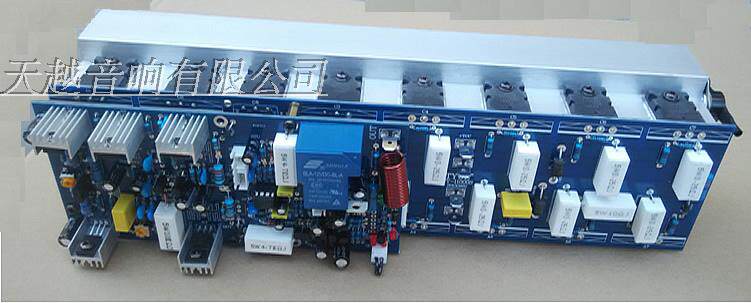

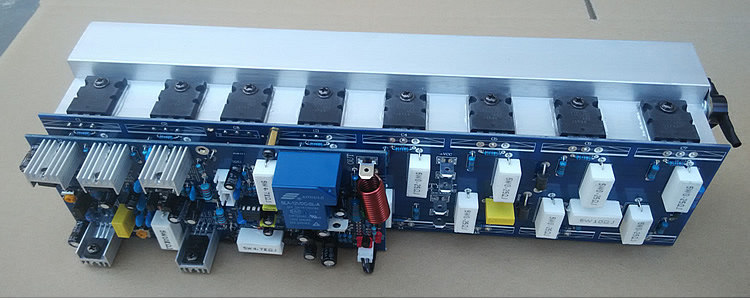

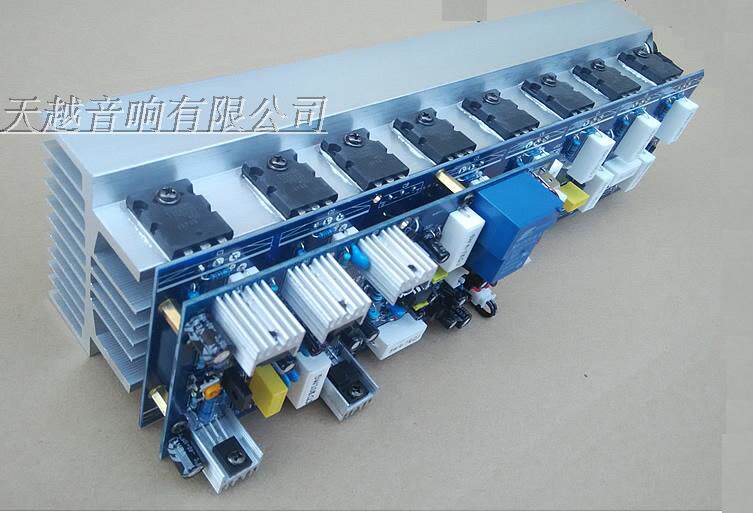

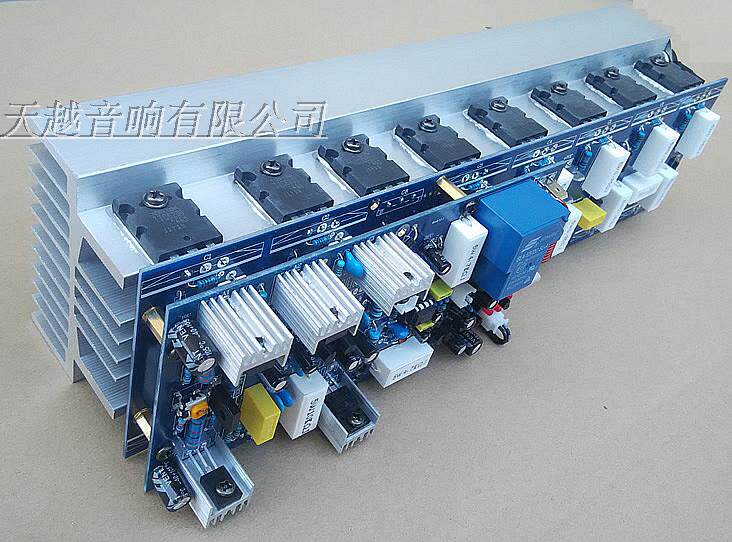

Пакет 3: 355 Юань (с 16 большими трубками Toshiba и готовой кнопкой усилителя с большим радиатором), как показано ниже:

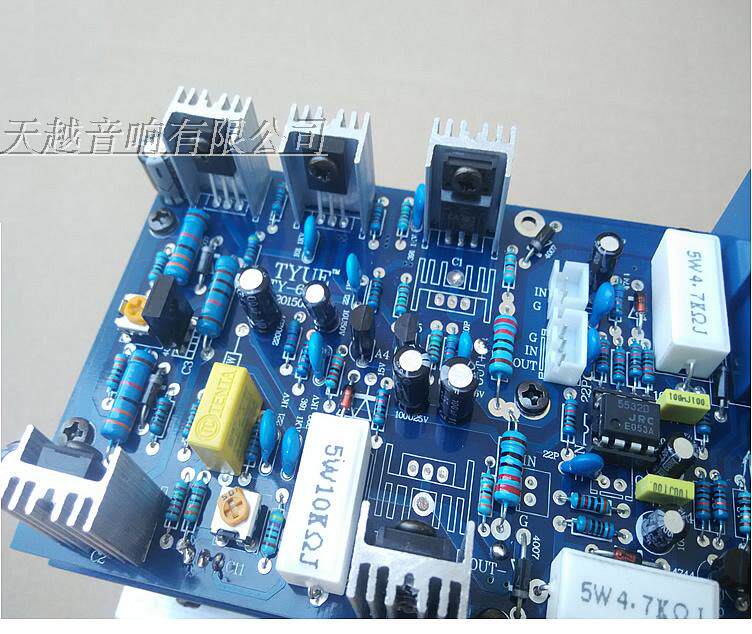

Чтобы продолжить четкий и чистый тон, этот совет принимает обработку IC для ввода и специально принимает высокочастотную конструкцию транзисторной схемы для реализации четкого и деликатного тона транзистора до конца. трубка C5200 и A1943 в качестве основной функции только для аудио-трубки C5200 и A1943, чтобы служить как
Выходная стадия мощности использует 7 пар аудио -посвященных трубок от компании Toshiba Company C5200 и A1943.
Окружающая плата 釆 Использует высококачественную линейную плату с толщиной 2,0 ммфф-4. Сопротивление представляет собой высокое сопротивление импорта с металлической мембраной при ошибке 1%. Маленькие конденсаторы используют исходную емкость. Соотношение, чистое и сладкое качество звука, выдающиеся детали.Пожалуйста, купите этот разумный энтузиастов Taobao: небольшой объем может подтолкнуть сложность баса Hywei к выполнению низкого искажения, низкого шума, высокого давления, немых отверстия, внутренняя часть чипа идеально -Защита цирки. Звук чистый и яркий, а компонентные материалы не сравниваются с этим веществом.Конструкция схемы еще больше идеально подходит.Очень высокое соотношение сексуального шума, трудно услышать шум, когда вы близки к динамику
Защитите цепь
Для защиты этих точных и дорогих компонентов этого усилителя и ваших более ценных ораторов, энергоснабжение, поддерживающая электроэнергию этого усилителя питания, разработала довольно точную комплексную схему защиты.Первый -это короткая защита от перегрузки и выхода. Принять усовершенствованную схему отбора проб с плавучими щипцами. Его характеристики заключаются в том, что уровень выборки колеблется с колебаниями выходного напряжения. Значение появляется в выходной форме волны, защитная схема будет точно захватывать каждый сверхуарочный или короткий момент, и решительно выключите выходной реле, чтобы обеспечить нормальную работу цепи. Это также потому, что она плавает, потому что она плавает. Тип умереть, так что это никогда не перенесет ошибки)
Использовать условия и основные параметры
Чтобы продолжить максимальное разделение, эта заслуга принимает одноканальную структуру (составление уровня + уровня мощности) и каждые две части, чтобы сформировать формальный звук формального звука (нажимать плату на плату питания).
У каждого есть независимая схема защиты
Следовательно, диапазон напряжения питания на этой плате чрезвычайно широкий и может быть надежным между DC Dual 28V-110V (рекомендуемое рабочее напряжение голой платы составляет как промежуточное значение DC Dual 55V. Как для мощности трансформатора питания, Конечно, чем больше, тем лучше).Это особенно важно, когда наслаждается большой динамичной музыкой.Это заставит вас по -настоящему понять, что такое шокирующее чувство земли.
Используйте напряжение: DC Dual 28-110V, схема защиты требует отдельного источника питания (AC 12-17V).Сила должна быть выше 700 Вт.
Технические параметры:
Выходная мощность 8Ω: 800 Вт
Частотная характеристика:+0db/-0,8 дБ (20 Гц ~ 20 кГц)
Общее гармоническое искажение: <0,1% 8 8Ω 20Hz~20KHz
Соотношение сигналов к шуму: (20 Гц-20 кГц): A права, полная выходная мощность>98dB
Мгновенный ответ медведя: 25 В/μS
Коэффициент демпфирования 8Ω: 10 Гц-400 Гц:>200
Условия канала: 1 кГц: -76 дБ /20 кГц: -58db
Входной импеданс: 20KΩ(Сбалансированный)/10KΩ(Неуравновешен)
Введите чувствительность: 1,25 В/4Ωрейтинг власти

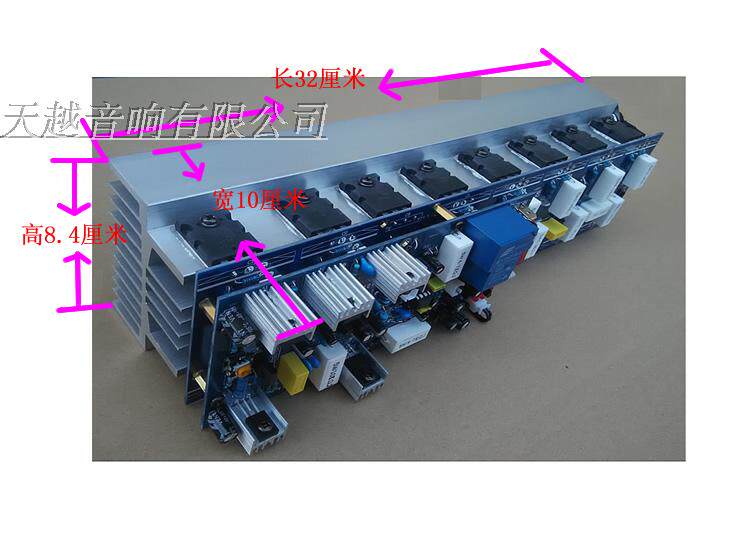

размер:
Толкающая пластина имеет длину 160 мм и ширину x78 мм.Питательная пластина длиной 305 мм в ширину
Напоминание: Пожалуйста, убедитесь, что минимизируйте объем перед тестовой машиной, а затем медленно увеличивайте объем в соответствии с вашим оборудованием.Дома или общественных мест, пожалуйста, управляйте цивилизованными, не мешайте другим.Когда полный мост подключен в течение долгого времени, используйте вентилятор, чтобы помочь нагревать рассеяние.
Если вы долго работаете, вы должны добавить радиатор.
Эта доска является зрелым продуктом и подтвержденным отладкой перед доставкой, вы можете купить с уверенностью.

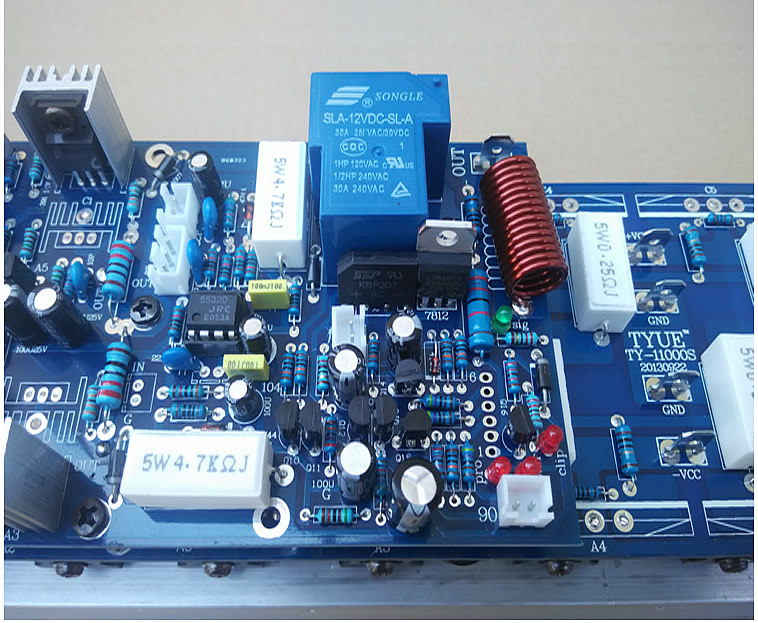

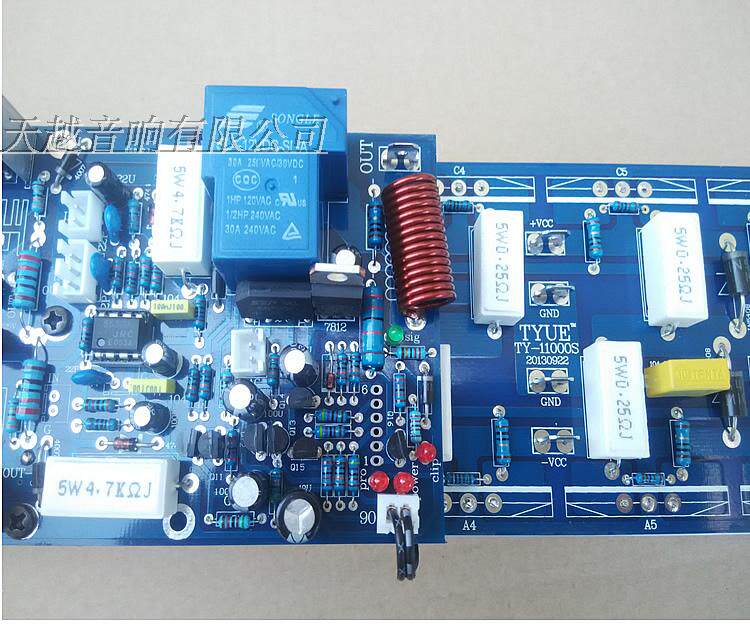

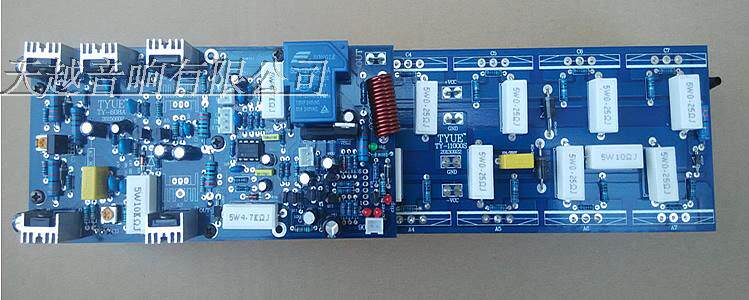

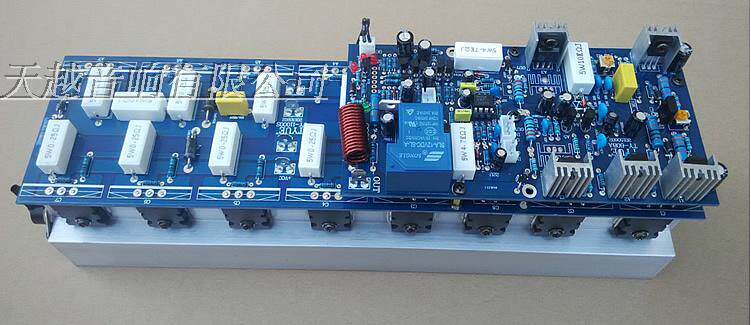

Этот усилитель состоит из двух верхних и нижних плат
