USENDZ@ FT232RL USB для серийного порта USB до TTL 1.8V 3.3V Arduino Android
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Ys232rl набор проводки
- YS232RL Одиночный преобразователь
| Цвет: | YS232RL Одиночный преобразователь, Ys232rl набор проводки |
Версия 2018 года DTR и CTS совместно используются (общие с RTS)

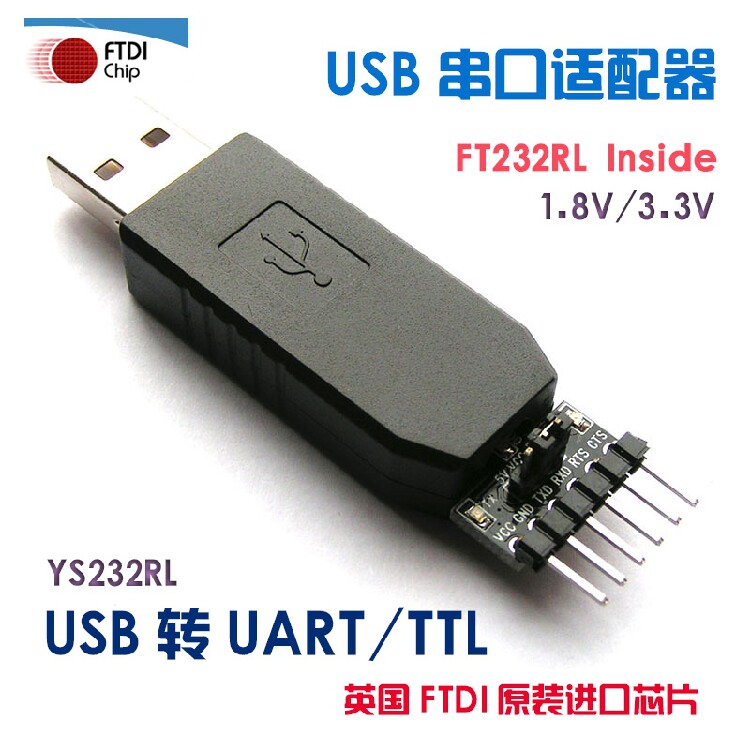

YS232RL -Usb для набора адаптера USB USB USB для TTL FT232RL Промышленного чипа, британский оригинальный импортный чип.
Этот преобразователь является уровнем TTL: нет внешнего напряжения, напрямую поддержку3.3Vи1.8V/ 5V(Вы также можете войти в другое желаемое напряжение уровня, например, 2,5 В 2,8 В 3,0 В и т. Д.)
Уровни RS485 можно щелкнуть и посетить:http://item.taobao.com/item.htm?id=554990390176
Уровни RS232 можно щелкнуть и посетить:http://item.taobao.com/item.htm?id=54878544922

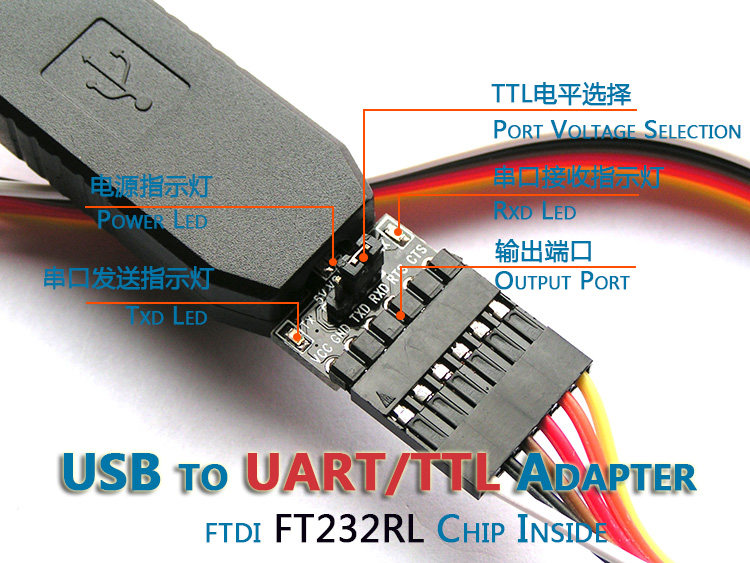

Сигнал 6 -пинского интерфейса преобразователя определяется какОбщие CTS RTSRXD TXD GND VCCВсе уровни сигналов 6 раздела иглы 3,3 В и 1,8 В, 5 ВНеобязательный
Примечание. Друзья, которым необходимо поддерживать Arduino для загрузки или нуждающихся в 5V уровни, могут сами открыть оболочку в соответствии с конфигурацией маркировки (необходимо быть сварным сопротивлением)!Пересечение
Внутренний преобразователь может настроить конфигуратор конфигурации 0R Configuration AS:
1. Вывод сигнал DTR и общие контакты с сигналом CTS. В настоящее время сигналом PIN CTS является DTR (в основном загрузка Arduino).
2. Выходное напряжение 5 В и разделить иглу с 1,8 В. В настоящее время напряжение на штифтах 1,8 В составляет 5 В.
3.  может напрямую подключать другие типы напряжения, такие как 2,8 В, а выходной уровень TTL составляет 2,8 В.
В целом, вам нужно только подключить три линии TXD TXD TXD TXD. Целевая плата не требует, чтобы VCC подключился без преобразователя.
Примечание:
Цена этого - это цена одного конвертера, который не содержит проводки. Если вам нужно проводка, пожалуйста, стреляйтеНабор проводки;нуждатьсяДюпонВы можете купить в области аксессуара:http://item.taobao.com/item.htm?id=35155814287
Обслуживание клиентов не делает напоминания, пожалуйста, сделайте покупки сами, спасибо!
=========================================
Тест на получение товаров:
После получения товара, пожалуйста, протестируйте его как можно скорее. Сначала метод самостоятельного тестирования: сначала подключитесь к RXD TXD, а затем отправьте данные в порт через последовательного помощника, и RXD получит данные, отправленные TXD. EssenceЭтот процесс обычно называетсяКольцевой тестИли серийная линияСамоаллереСущность(После покупки вы можете попросить обслуживание клиентов для выделенного программного обеспечения для последовательных испытаний для нашего магазина)
Если тест не пройден, потребуется первый раз, чтобы отзыв о обслуживании клиентов. Получение товара в течение более 7 дней. Мы прошли продукт по умолчанию.
Некоторые гости не провели самооценку перед использованием и из -за ненадлежащего использования, что привело к повреждению продукта, и есть проблемы с не -продуктами. В этом случае мы не несем последствий. Пожалуйста, знайте это ~
Наш продукт производится с помощью патча Patch Machine. Каждый из заводов был протестирован. Невозможно, чтобы несколько продуктов были недоступны одновременно, если только продукт не поврежден из -за неправильного использования.
===============================================

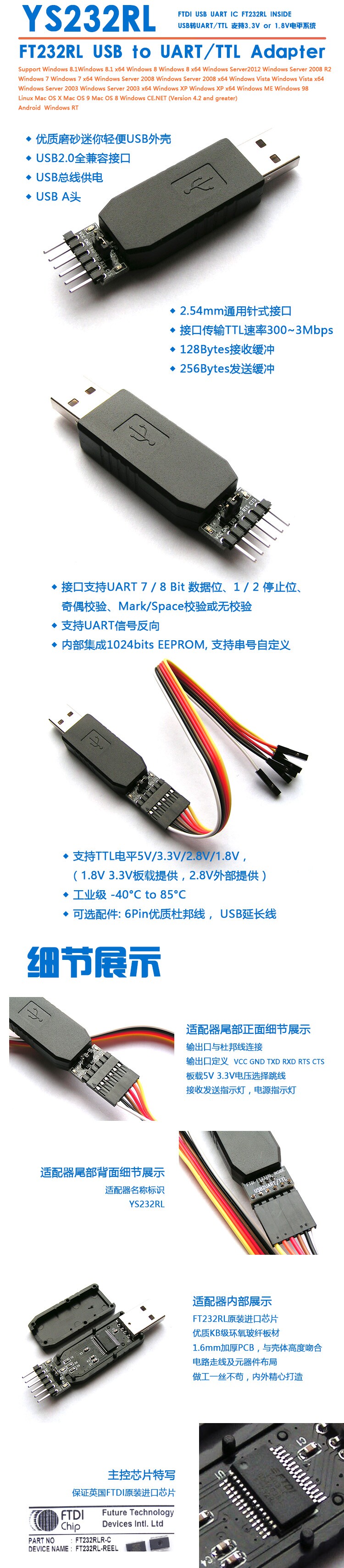

FT232RL принят для оригинального импортного чипаПартия в 2020 годуЧип, Win8.1 Win10&Nbsp; 64 -bit без давления, без проблем с пидом!
Рабочая температура промышленного уровня: -40°C to +85°C
Реальный 5 В/3,3 В/2,8 В/1,8 В CMOS IO, поддержка 1,8 В TTL Уровень
Поддерживаемый уровень передачи »достигает 3 Мбит / с
Поддержка виртуального COM -порта (VCP) и Direct (D2XX) драйвер
Внутренний интегрированный 1024 -битный eEPROM, настройка поддержки
Этот магазин специально предоставляет следующую информацию
** Конвертер поддерживает Windows, Linux, Mac OS, Wince, Drive Downloadhttp://www.ftdichip.com/Drivers/VCP.htm
Драйвер Windows:https://www.ftdichip.com/drivers/cdm/cdm21228_setup.zip
Winxp Driver(Новый драйвер больше не поддерживается Winxp, пожалуйста, загрузите предыдущую установку драйвера версии 2.08): Http://www.ftdichip.com/drivers/cdm/cdm20824_setup.exe
Руководство по установке драйвера:http://www.ftichip.com/documents/installguides.htm
Фиксированный виртуальный слоган (решение проблемы повторной регистрации драйвера USB) (важно !!!):https://pan.baidu.com/s/1gamzrgjhtb66n_ouyjq3aaКод извлечения:sje5
Переосмыслить приложение Com Slogan:https://pan.baidu.com/s/1f4bgqkvro6b_yh3kdqo3zqКод извлечения:1ij1
Легко использовать программное обеспечение для серийного помощника:https://pan.baidu.com/s/1gsv6xonnk9q0jipkl_v3vqКод извлечения:wb8y
Серийный помощник, который поддерживает сигнал рукопожатия CTS RTS, рекомендуется использовать Accessport
Адрес загрузки:http://www.sudt.com/download/accessport137.zip
Поддержите использование платформ Android, и можно использовать устройство Android, которое поддерживает OTG:
Предоставьте серийное программное обеспечение в AndroidAPK и исходный кодПересечение
Пожалуйста, переместите этот кабель OTG на рисунке:https://item.taobao.com/item.htm?&id=530239210961

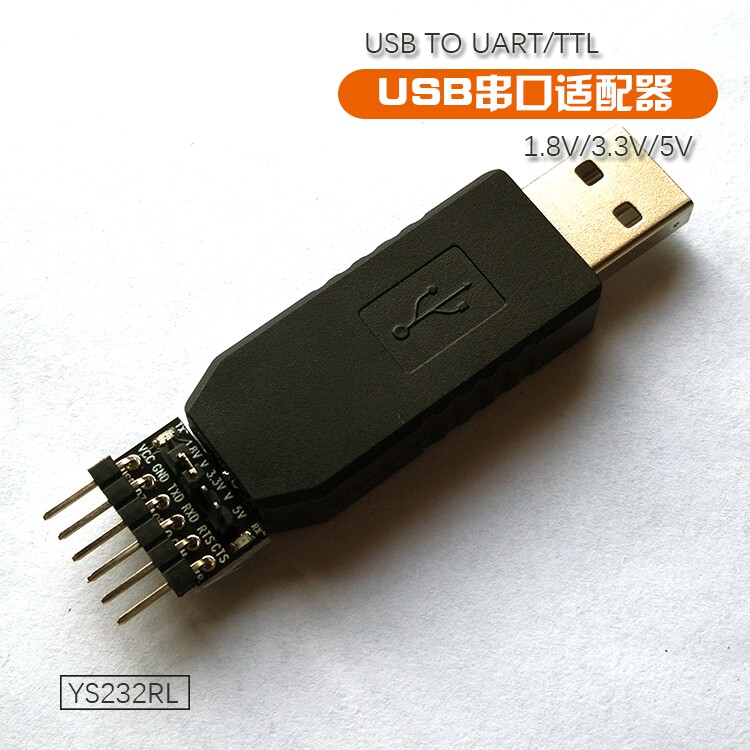

Версия 2019 года обновленная версия изображение:

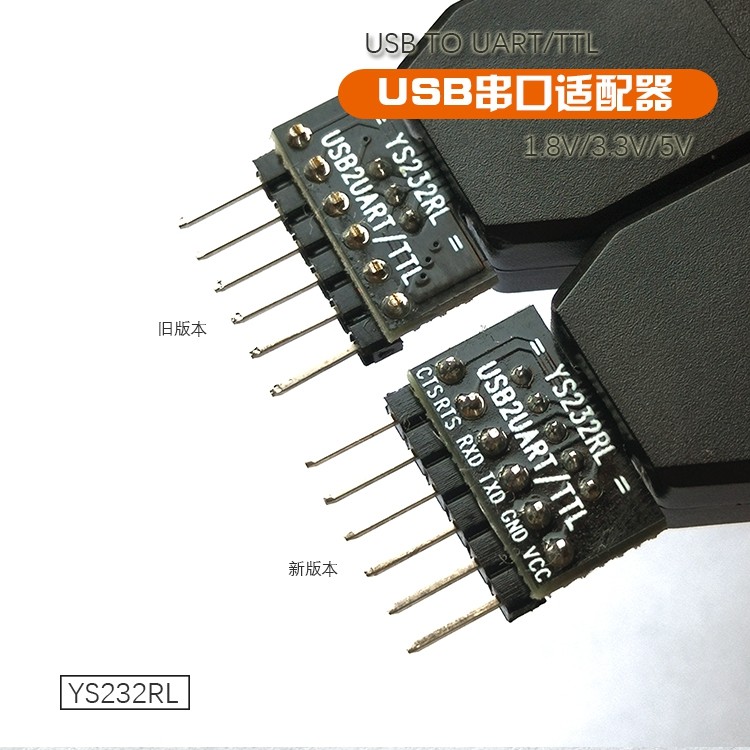

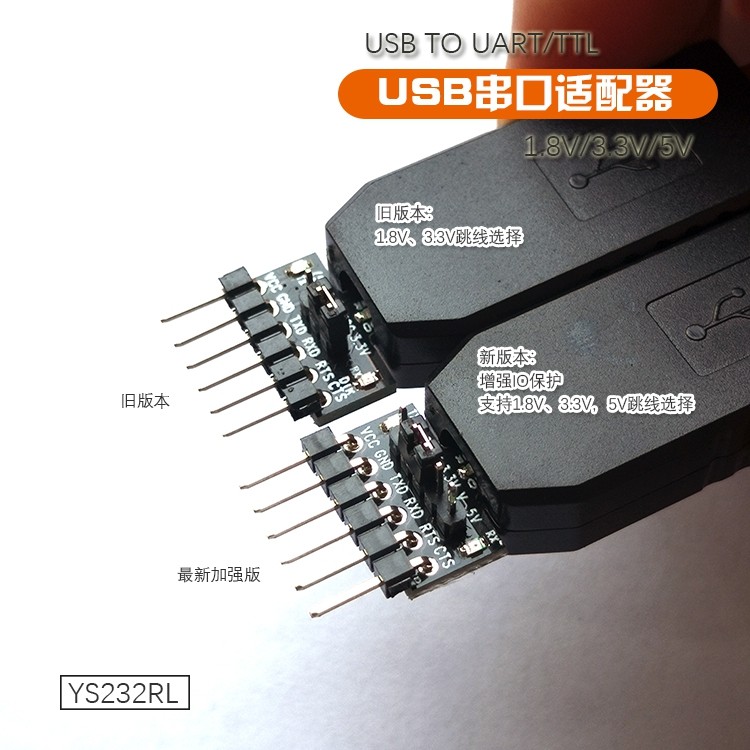

Новая версия 2020 года по сравнению со старой версией 2019 года
Следующее изображение описано в первом издании, последняя версия показана на рисунке выше
