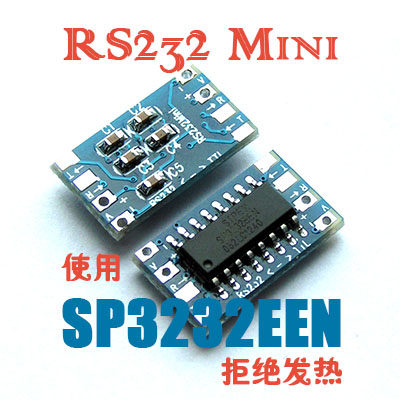

USENDZ@ RS232MINI RS232 TRANSPER TTL MINI MINI УРОВЕНИ

Цена: 104руб.    (¥4.9)
Артикул: 40732556395
Доставка по Китаю (НЕ включена в цену):
170 руб. (¥8)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:优胜电子科技
Рейтинг:
Всего отзывов:0
Положительных:0
Добавить в корзину
Другие товары этого продавца
¥2986 297руб.
¥8170руб.
¥51.991 099руб.
¥491 036руб.
  • Информация о товаре
  • Фотографии
[促销宝海报]

[RS232Mini技术参数]

[接口类型：RS-232 ,]  TTL
[电源电压范围：3V to 5.5V]
[引脚数:16]
[工作温度范围:-40]°C to +85°C
[接收器数:2]
[收发器类型: RS232]
[数据率: 235Kbps]
[电源电流: 0.3mA]
[输出电流 最大: 60mA]
[驱动器数:2]

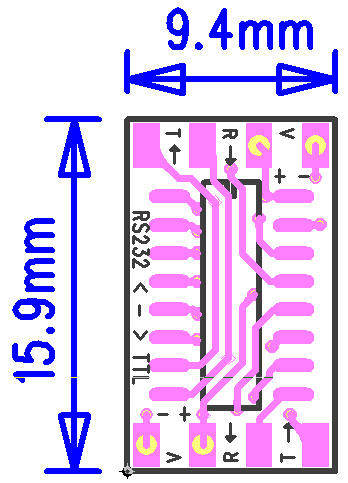

[尺寸：9.4mm x 15.9mm]




[说明：]

[1. 模块双面贴，双通道转换：]

  [ 芯片面为第2组收发器（]R2IN->R2OUT,T2IN->T2OUT[），]

  [ 背面（电容面）为第1组收发器（]R1IN->R1OUT,T1IN->T1OUT[）；]

[板子上的字母：]

T[ 表示发送器，箭头表示信号方向；]

[R表示接收器，箭头表示信号方向；]

[T/R旁边焊盘对应下图中LOGIC INPUTS/OUTPUTS, RS-232 INPUTS/OUTPUTS。]

[请与下图对应理解接线。]

    [RS232字符近端为RS232电平端，TTL字符近端为TTL电平端；]

[若还有不理解的，可复制下面的链接下载芯片手册自行阅读研究。]

[SP3232E芯片datasheet下载：][https://www.exar.com/ds/sp3222e_sp3232e.pdf]

[2. 模块两端电源地接在一起，使用时接一组即可。]

    [ V表示电源组，+为电源正极，-为电源负极。]

     [穿孔式焊盘，电源线焊接更牢固；]

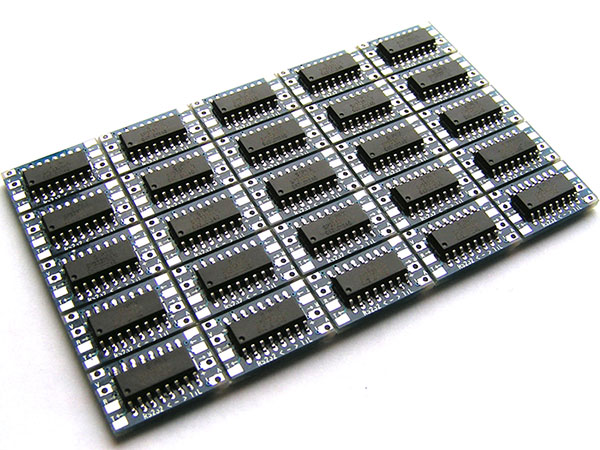

[3. 一口价为单颗的价格，一板为50颗，推荐整版（或以5的倍数）购买。]
