Single Road 300W Усилитель Board 1943+5200 Post -Class Power Power Cuttraper с защитой динамиков
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Информация о товаре
- Фотографии
| Классификация цветов: | 100W, 200W, 300W |
Плата усилителя мощности 2SC5200 Toshiba, разборка +2SA1943100WГотовая плата усилителя мощности высокой мощности моно
Особенности доски:
1. Шум небольшой и не окажет большого влияния на динамик.Тем не менее, рекомендуется добавить цепь защиты динамика
Цепь защиты динамиков может не только устранить работу и отключить удар по воздействию, но и когда усилитель поврежден.
Подождите, избегайте вывода сжигания DC.
Я никогда не пробовал. Если вы пробовали, какие динамики будут шумить для детской обувь, дайте обратную связь. Одна еда
2. Шум на этом дне очень маленький. Уши не слушают шум, но его можно игнорировать.Оратор
3. нулевое трепетание невелико, без отладка после установки, выходное нулевое трепетание, как правило, не превышает 50 мВ, и
Это относительно стабильно, и в моем сердце очень солидно.
4. Поскольку классическая схема используется, работа стабильна и надежна, и некоторые из недоразумений в производстве не обязательно могут
Компоненты ущерба имеют определенную долговечность и обладают высокой мощностью.
5. Нет необходимости в отладке.Если вы установили его правильно и не допустили человеческих ошибок, это, по сути, первый успех без какой-либо отладки, и даже новички имеют очень высокий уровень успеха.
Рабочее напряжение: ± 10 В-± 45 В V+ gnd v+
Номинальная выходная мощность: 100WX1 (4 евро 35 В)
Максимальная выходная мощность: 150WX1 (4 OSHI 45V). Тепло большое, оно не рекомендуется
Размер доски составляет около: 80 ммх .50 м составляет около 35 мм после сварки
Вход, выходной интервал сиденья: 5,08 мм
Расстояние отверстия между двумя трубками: 47 мм
Силовая труба на плате: 2SC5200+2SA1943 (разборка)
V+ означает положительный электрод относительно GND. V- означает отрицательный электрод относительно GND. GND означает землю. Заземление не может быть подключено к положительному или отрицательному электроду. GND — это земля. Это двойное подключение источника питания. Сама плата усилителя мощности представляет собой двойной источник питания. Необходимо, чтобы ваш блок питания также имел два выхода мощности.
??
Готовая доска Моно200WПлата домашнего усилителя мощности Toshiba Power Stage Fever высокой мощности 1943 + 5200
◆1; Вся наша продукция на 100% протестирована и отправлена. После получения товара, пожалуйста, проверьте его в течение 48 часов. Если возникнут какие-либо проблемы, отправьте его обратно на тестирование. Он не поврежден искусственно. Все расходы буду нести я.
Если продавец несет ответственность, если проблема не отражает проблему через 48 часов, все расходы будут выпущены вами (Покупатель)
Если покупатель будет возвращен, все расходы будут из вас (покупатель).
◆ 2: 10 на доске являются оригинальными.
◆3: Если покупатель приварил плату (есть следы сварки), мы не будем возвращать, обменивать или ремонтировать товар.
Плата представляет собой одноканальную плату задних усилителей, которая требует двухканалов, купить 2 штуки, конструкция схемы и использование
A970/C2240 Высокопринятая аудио -двойная дифференциальная цепь и A1145/C2705 используются в качестве электричества.
Продвигайте использование питания для пары трубки A1837/C4793, выходной уровень Используйте высокую мощность A1943/C5200
Toshiba Tube.Диапазон источника питания широкий, а DC-положительный и отрицательный 20V-90V доступен, если есть достаточная мощность
Легко достигает 200 качества звука, приводит к сильным силовым доскам, нажимает 15 -дюймовый рог без давления!
Размер платы усилителя: 120*60*45 мм ширина*высота
Реальная мощность: без воздействия мощности 200 Вт максимальная мощность 300 Вт
Питание: двойное напряжение, постоянную товне и отрицательную 20-90 В (обновленная версия была оптимизированной схемой и деталями, может
При прямом высоком напряжении рекомендуется использовать ниже 90 В и не оспаривать предел напряжения.При размещении заказа
Пожалуйста, оставьте в заказе сообщение о том, какое напряжение вы используете, чтобы мы могли предоставить вам наиболее подходящий эффект отладки.
Вес: 125 г

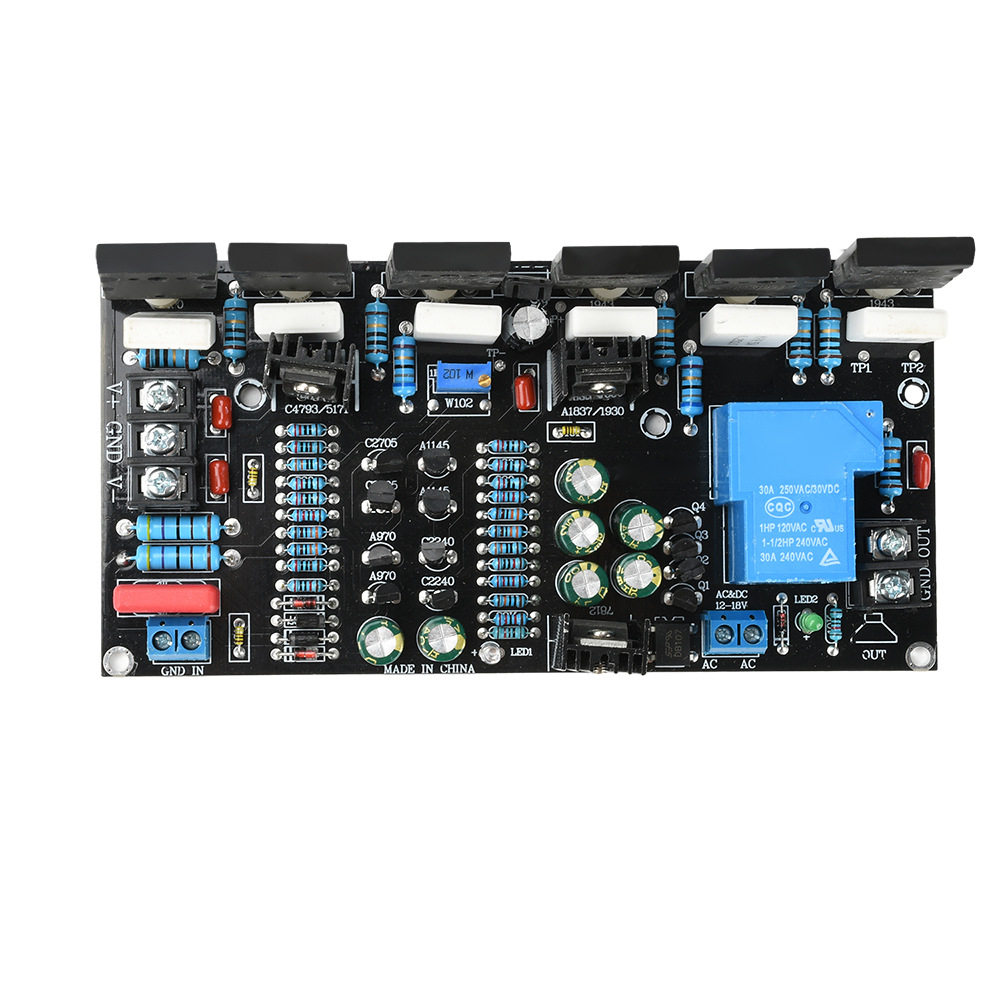

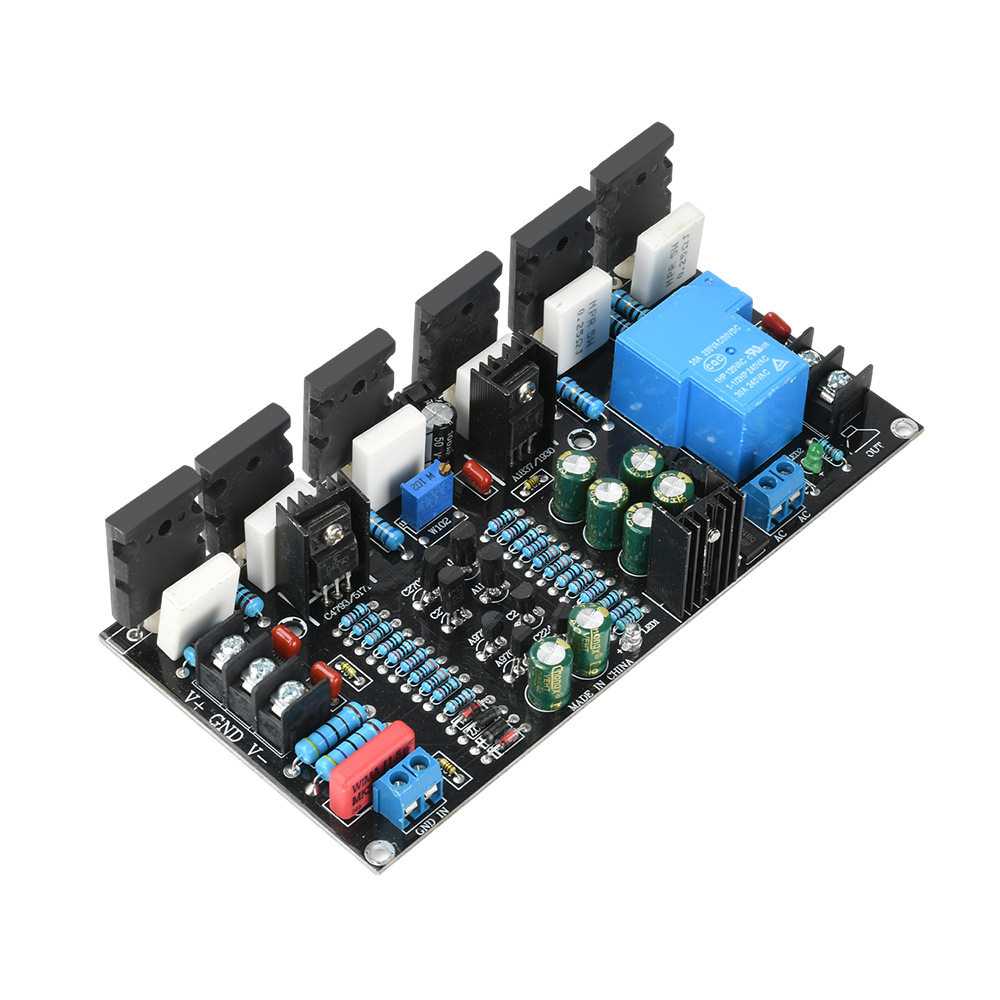

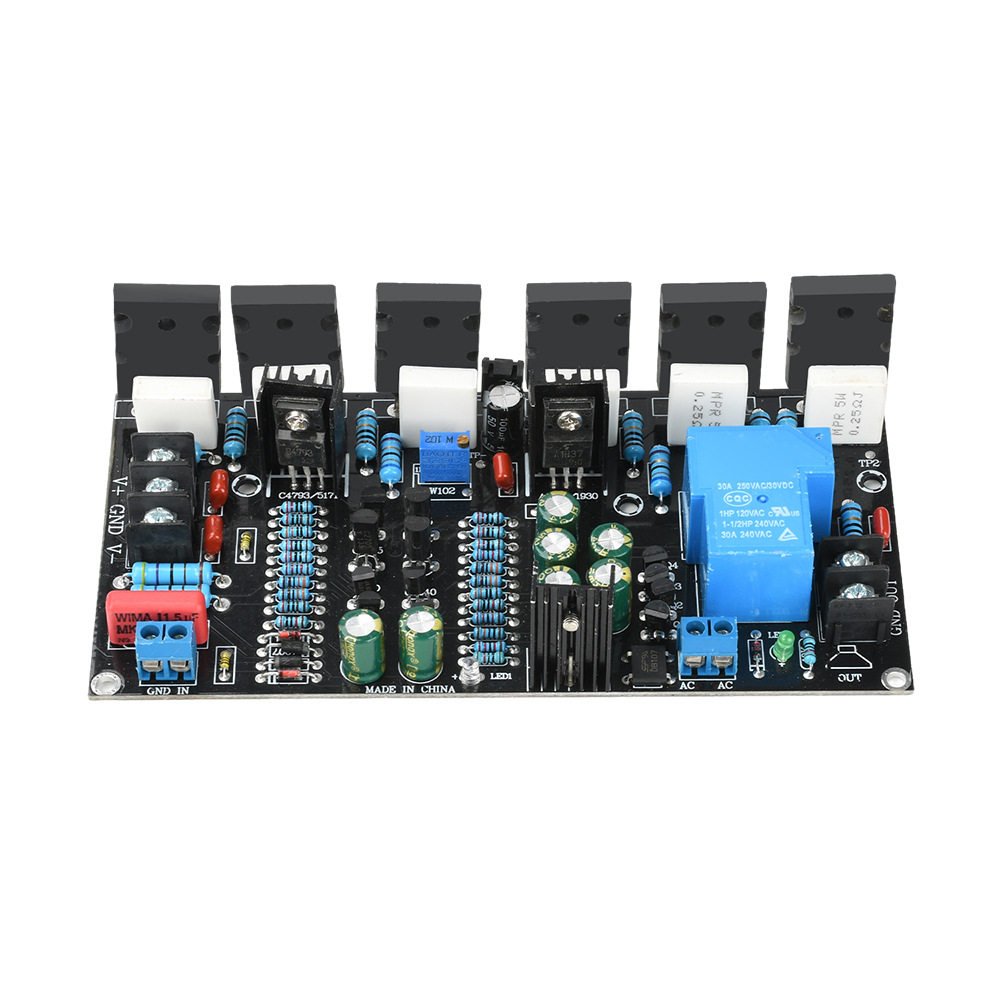

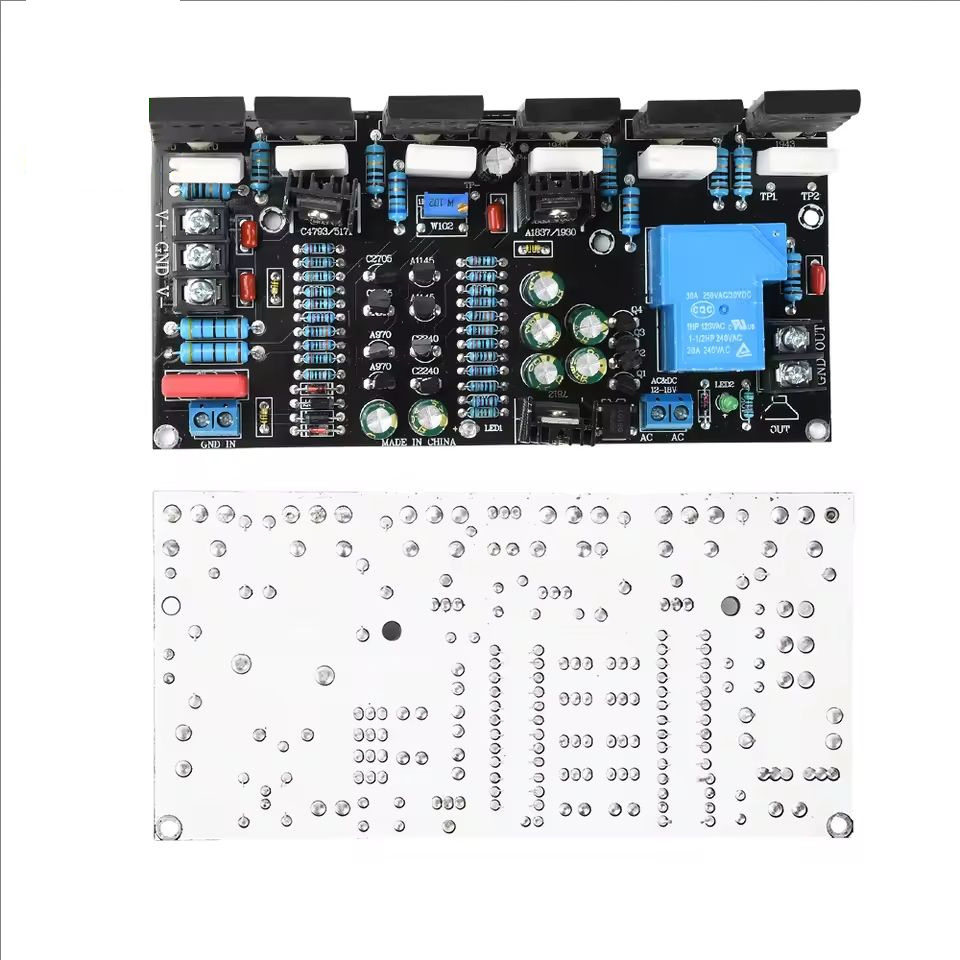

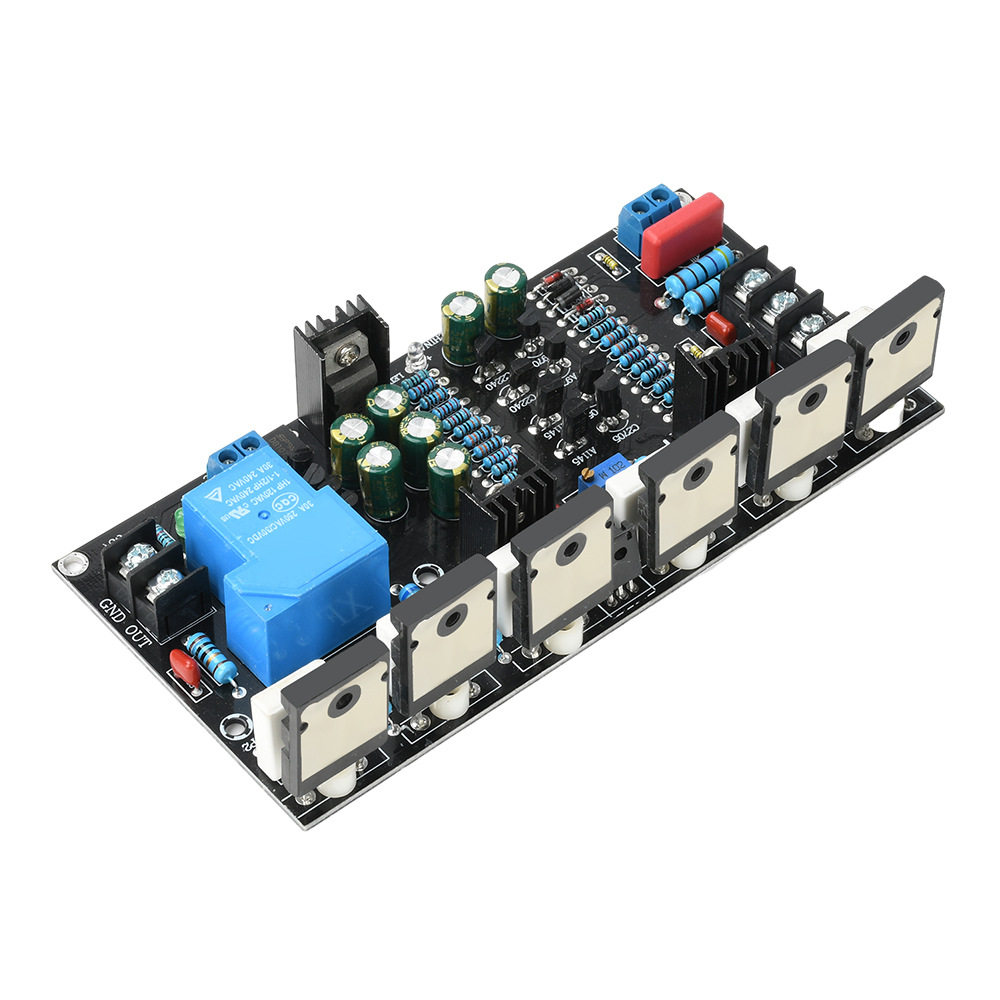

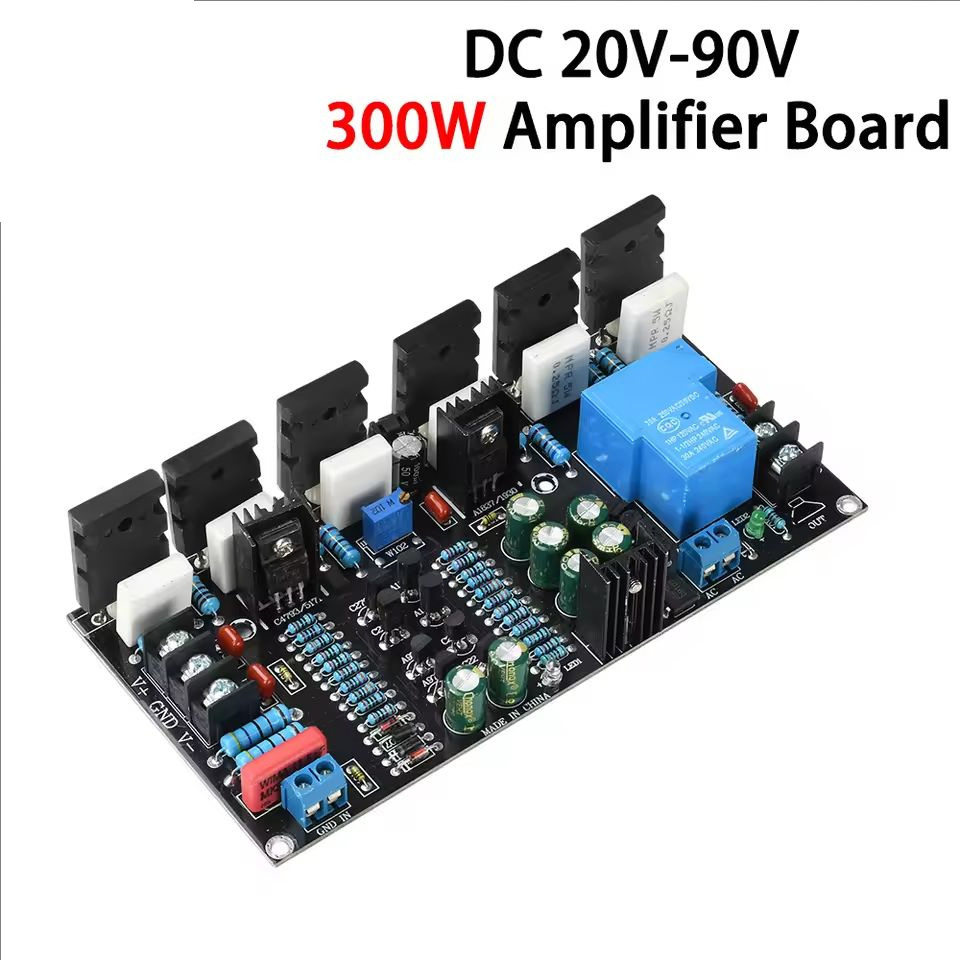

Монохромный300WПлата усилителя мощности 1943+5200 Плата усилителя мощности с защитой динамика
?
В схемотехнике используется двойная дифференциальная схема высоковольтной аудиопары A970/C2240 и A1145/C2705 для усиления напряжения, что способствует использованию парной трубки средней мощности A1837/C4793, а в выходном каскаде используется мощная парная трубка Toshiba A1943/C5200;
Диапазон электропитания широк, допустим постоянный ток плюс или минус 30-90 В. Если он обеспечивает достаточную мощность, он может легко достичь выходной мощности 300 Вт.Движущая сила чрезвычайно сильна, и нет необходимости толкать 15-дюймовый динамик!

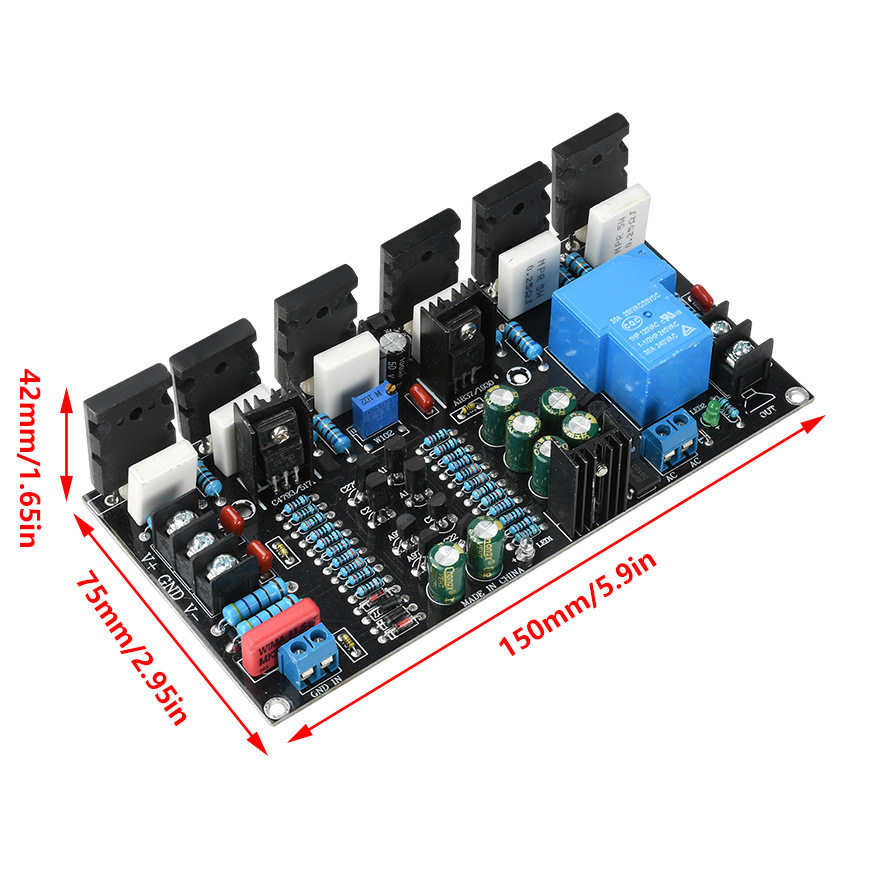

Размер платы: 145 длиной*60 ширина*1,6 толщины (мм)
Размер платы усилителя: 145 длиной*60 ширины*45 высоты (мм), без высоты медного столбца.
Выходная мощность: 300 Вт (8 евро)
Напряжение источника питания: постоянный ток плюс-минус 30-90 В (рекомендуется: плюс-минус 30 В-75). Если вам нужно высокое напряжение (максимум плюс или минус 90 В), замените резистор 3W4,7 на плате. По умолчанию используется резистор 4,7 кОм.
30В-45В (3W4.7K) 45В-60В (3W7.5K) 60В-75В (3W9.1K) 75В-90В (3W11K)
