勇竹星 Двухтактное повышение постоянного напряжения от одного напряжения до положительного и отрицательного напряжения. Изолированный импульсный источник питания LLC для усилителя мощности 1200 Вт.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Входной выход 12 В ± 36
- Входной выход 12 В ± 40
- Входной выход 12 В ± 45
- Входной выход 12 В ± 50
- Входной выход 12 В ± 55
- Входной выход 12 В ± 60
- Входной выход 12 В ± 65
- Другие замечания сообщения о параметрах
- Входной выход 12 В ± 70
- Входной выход 12 В ± 75
- Входной выход 12 В ± 80
| Цвет: | Входной выход 12 В ± 36, Входной выход 12 В ± 40, Входной выход 12 В ± 45, Входной выход 12 В ± 50, Входной выход 12 В ± 55, Входной выход 12 В ± 60, Входной выход 12 В ± 65, Другие замечания сообщения о параметрах, Входной выход 12 В ± 70, Входной выход 12 В ± 75, Входной выход 12 В ± 80 |
67 Входное напряжение 10–15 В постоянного тока. Сначала используйте 2 комплекта инверторов по 600 Вт для параллельного вывода напряжения шины 345 В для напряжения 12 В. Затем используйте изоляцию LLC, чтобы понизить напряжение до соответствующего напряжения на последнем этапе.
67 выходное напряжение постоянного тока плюс или минус 75 В 7,6 А
Вспомогательное напряжение±15V 0.5A±12V 0.5A
67 независимое вспомогательное напряжение 12В 0,5А
67 решает проблему нестабильного напряжения в разомкнутом контуре большинства источников питания для наружного применения, представленных на рынке. Когда входное напряжение колеблется в пределах 10-15 В, выходное напряжение остается стабильным, что позволяет поддерживать плату усилителя мощности в наилучшем состоянии, избегать проблем с падением мощности, вызванных падением напряжения при нестабильном напряжении, а также избегать проблем с повышением выходного напряжения и сжиганием платы усилителя мощности при высоком входном напряжении.
67 множественных функций защиты, постоянный выходной ток после того, как напряжение шины 345 В превышает 4 А, не будет продолжать расширять мощность и защищать безопасную работу силовой трубки повышающей части.На трубке переключения и радиаторе выпрямительной трубки понижающей части LLC имеется переключатель контроля температуры. Когда температура превышает 85 градусов, выход чипа автоматически отключается, а когда температура падает, он автоматически включается.
67 выходов основного напряжения с защитой от короткого замыкания и перегрузки.
Вход постоянного тока 67 оснащен защитой от обратного подключения, чтобы предотвратить неисправность, вызванную случайным подключением батареи в обратном направлении.
67 Эта плата является платой расширения мощности нашей предыдущей платы блока питания мощностью 600 Вт, поэтому пользователям, которым требуется питание, не нужно покупать две платы по 600 Вт параллельно!
67 Заинтересованные личные сообщения!Вы можете сравнить технические характеристики и функции импульсных источников питания любой марки, представленных на рынке.……

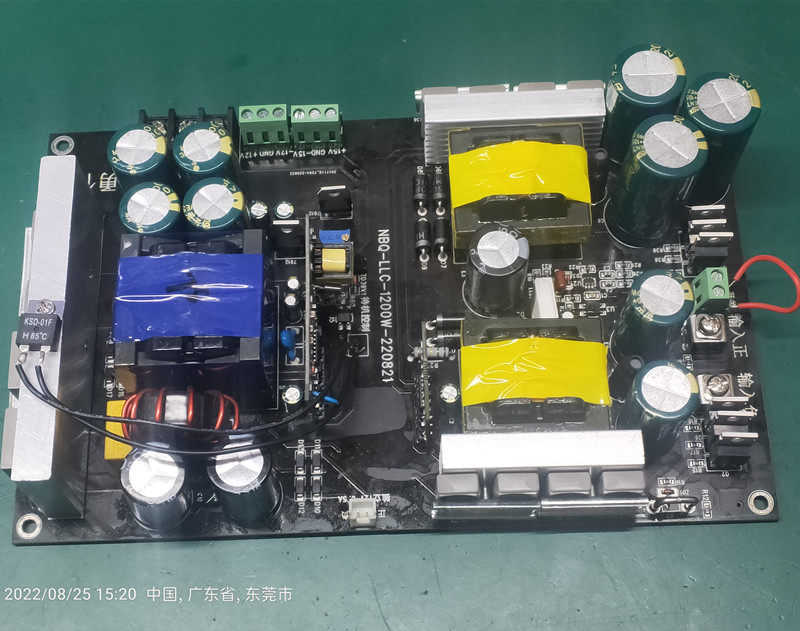

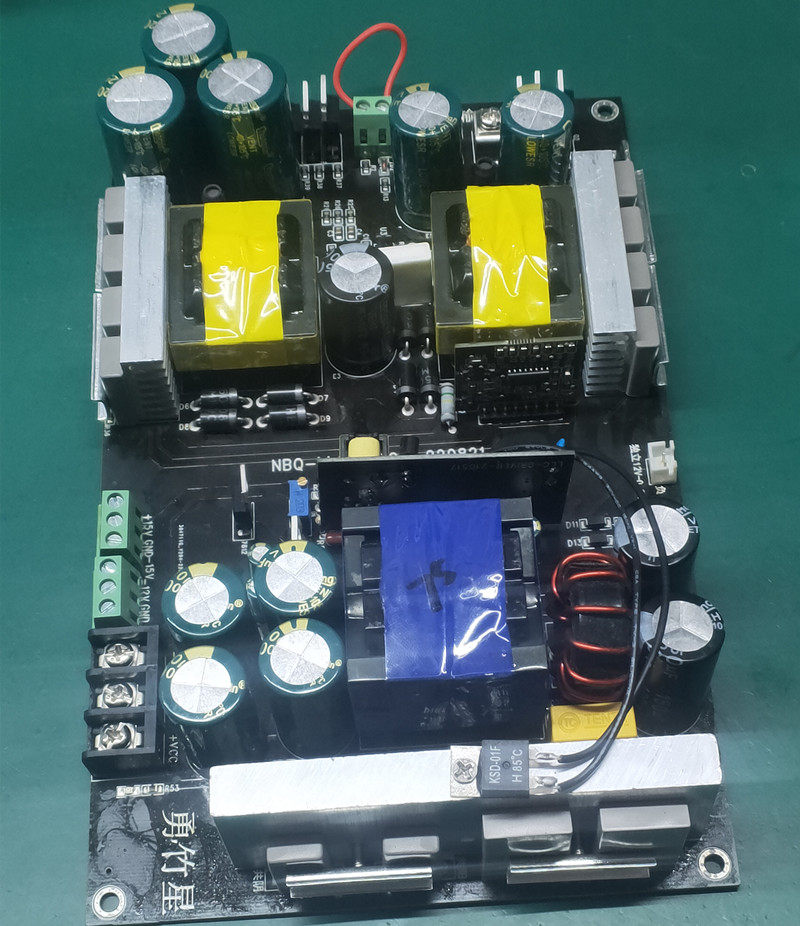

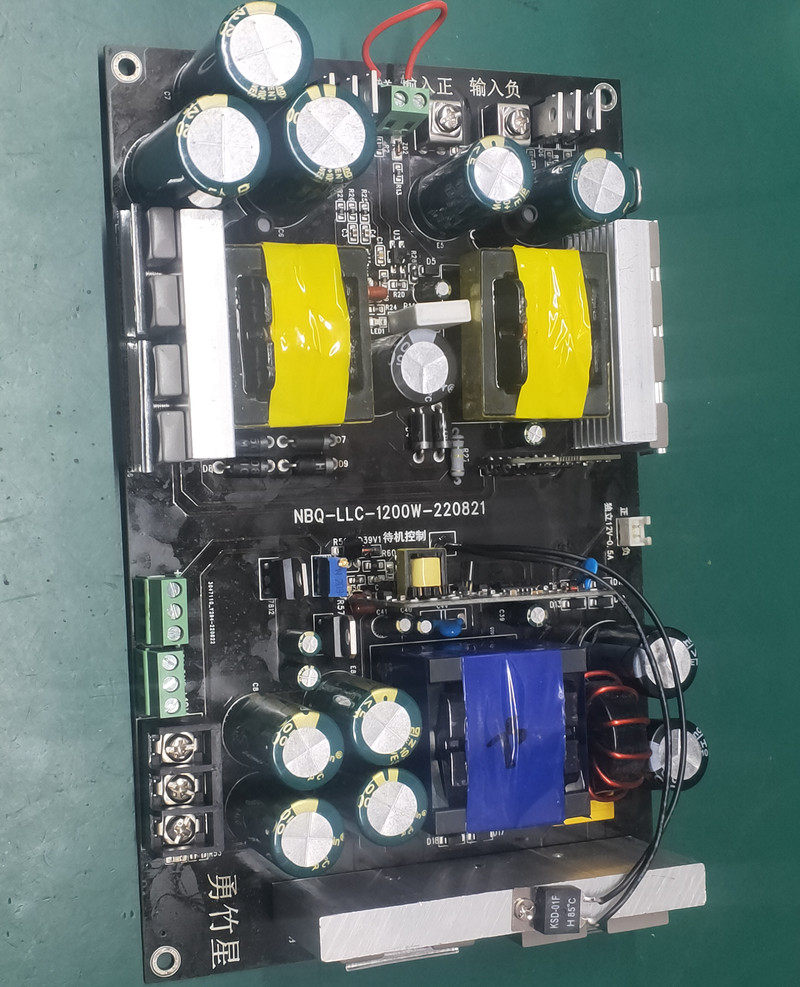

Зеленая 2-контактная клемма рядом с положительной клеммой входной клеммы подключена к замку зажигания автомобиля. При его подключении питание включается, при отключении питание отключается. Красная линия на картинке — линия включения!
Выход основного напряжения может быть настроен с различными параметрами напряжения по мере необходимости
Подходит для управления цифровыми усилителями мощности с двойным источником питания или другими платами усилителей мощности с двойным источником питания, решая проблему соответствия плат усилителей мощности с двойным источником питания, представленных на рынке, с высокой эффективностью преобразования и низким уровнем пульсаций!Качество изготовления хорошее, выбор компонентов соответствует известным брендам, а инновационные и уникальные концепции новых схем приветствуются. Агенты могут гарантировать нашу продукцию!
Размер: 221,4,6*139*45 мм
Максимальная выходная мощность 1200 Вт (максимальная выходная мощность). Обратите внимание, что эта мощность очень важна для платы усилителя мощности, а не номинальная мощность. Так называемая номинальная мощность относится к максимальной мощности, с которой можно работать непрерывно. Фактически, использование обычных усилителей мощности класса D или класса B (за исключением класса A) предназначено только для потребления большей мощности на пике волны, когда музыкальный ритм быстрый. Когда музыка звучит внизу или музыкальный ритм медленный, энергопотребление снижается. Импульсный источник питания усилителя мощности уделяет больше внимания динамической выходной мощности, скорости динамического отклика, подавлению пульсаций и т. д. Эта конструкция несколько отличается от других чисто резистивных нагрузок. Обычные пользователи никогда в жизни не услышат самый громкий звук, например автомобильный гудок. Ничьи уши этого не выдержат, и невозможно использовать синусоидальную волну в качестве непрерывного входа и выхода с мощным резистором, как это делают некоторые энтузиасты. Это извращенный метод тестирования, и тест не стандартизирован. Если контроль температуры сработает на чувствительной точке, к счастью, это будет отключение тепловой защиты. Если реакция регулирования температуры медленнее, это может привести к перегреву и повреждению компонентов, поэтому обратите внимание на правильный метод работы!
Если он постоянно нагружен, рекомендуется добавить вентилятор для вентиляции индуктора, переключающего трансформатора и радиатора. Если его необходимо использовать для других целей, обратитесь в службу поддержки клиентов Wangwang, чтобы приобрести другие типы импульсных источников питания. Условия проектирования разные, и параметры радиатора и трансформатора разные!Не похоже, что параметры можно полностью заменить!
Пожалуйста, четко выбирайте параметры напряжения при съемке. Небольшой скачок выходного напряжения при отсутствии нагрузки является нормальным явлением. Это связано с тем, что микросхема без нагрузки работает в прерывистом режиме включения. Это совершенно нормально. Просто возьмите с собой пустую нагрузку примерно на 10 Вт. Разработчик должен знать эту ситуацию, поскольку любая плата усилителя мощности в основном потребляет около 10 Вт мощности в режиме ожидания. Если вы добавите пустую нагрузку, у нее не будет другого применения, кроме удовлетворения некоторых пациентов с психологическим обсессивно-компульсивным расстройством. Это только увеличит нагрев и снизит КПД!
Кроме того, при отсутствии нагрузки положительное и отрицательное напряжение могут иметь определенную погрешность. Пациентам с обсессивно-компульсивным расстройством следует соблюдать осторожность при фотографировании, поскольку стабилизация напряжения импульсного источника питания предназначена для управления цепью +VCC. По сравнению с -VCC, этот путь только увеличивает энергопотребление таких компонентов, как оптопара 431, поскольку у -VCC нет другого. Он потребляет мощность, поэтому напряжение на обоих концах конденсатора фильтра VCC представляет собой пиковое виртуальное электричество. Несмотря на то, что на плате имеется предохранительный резистор, невозможно охватить все выходные напряжения. Небольшое отклонение вообще не повлияет на использование. В этом причина. Люди, которые понимают, естественно, поймут, не относитесь к этому слишком серьезно!Если после прочтения этого описания у вас все еще сохраняется обсессивно-компульсивное расстройство, добавьте предохранительный резистор между -VCC и землей, например 10K, 33K и т. д., пока вы не будете удовлетворены положительным и отрицательным напряжением, когда решите добавить резистор с подходящим сопротивлением путем эксперимента!Честно говоря, обсессивно-компульсивные расстройства и многословные клиенты очень боятся встречи с такими клиентами. Я уже заблокировал клиента, который просит бесконечных консультаций. Мне так надоело!
Вспомогательный источник питания: плюс или минус 12 В, 0,5 А (основное и вспомогательное напряжение не имеют одного заземления и полностью изолированы)Импульсный источник питания в основном контролирует основное напряжение. Когда основное напряжение должно выдерживать определенную нагрузку, используется вспомогательное напряжение. Если основное напряжение отсутствует, микросхема считает, что выходное напряжение импульсного источника питания достигло, и отключает микросхему.Нельзя использовать вспомогательную часть вместо основного напряжения.
Эффективность преобразования: 90% (чем выше выходное основное напряжение, тем выше эффективность)
Граница: около 0,3%от пика (протестированные рябь следует использовать с коаксиальными кабелями. Чем короче линия внешней заземления, тем меньше удара и тестовое значение зонда детектора, потому что линия заземления зонда будет иметь длинное Затронутое числовое отклонение), нажмите шаблон, нажмите на шаблон и нажмите шаблон. Для среднего значения волн, около двух тысяч, этот показатель уже очень красивый!Идеальная замена громоздких кольцевых коров!
Требования к рассеиванию тепла импульсного источника питания для усилителей мощности разработаны в соответствии с фактическими характеристиками усилителя мощности, поскольку невозможно слушать длинные звуки, такие как автомобильный сигнал, при обычном прослушивании музыки. Только когда громкость самая громкая и ритм самый быстрый, энергопотребление будет самым большим. Во время перерывов и спадов музыки он возвращается к статическому энергопотреблению. Следовательно, этот радиатор может быть очень маленьким.Запрещается использовать в ситуациях, когда усилитель мощности не используется, с постоянной нагрузкой. Не используйте его в качестве промышленного источника питания. У каждого своя цель! Поскольку температура окружающей среды у каждого пользователя разная, ритм музыки, которую он слушает, разная и громкость разная, каждый ощущает повышение температуры источника питания по-разному.Если вы чувствуете, что температура индуктора, трансформатора и радиатора во время использования высокая, добавьте вентилятор для вентиляции и отвода тепла!
Основной выходной выход может настроить напряжение по мере необходимости, а вспомогательное напряжение не может быть изменено
Продукты постоянно обновляются и пересматриваются, так что, детка,Фотография предназначена только для справки, основываясь на реальных вещах, позаботьтесь об этом!
Поскольку каждый другой параметр использует различные компоненты давления, фактические объекты отличаются от изображений. Кроме того, цвет внешнего вида некоторого сырья для каждой партии будет отличаться, но параметры одинаковы. Используйте, принимайте специальную стрельбу!
Оставьте сообщение при съемке, и отметьте параметры выходного напряжения!
Примечание: Этот продукт изготавливается по индивидуальному заказу. В основном он изготавливается в соответствии с параметрами заказа, размещенными покупателем. После оплаты мы организуем производство здесь. Возврат не может быть осуществлен без причины. Если покупатель в одностороннем порядке отменяет возврат по разным причинам, стоимость рабочей силы в размере 80 юаней будет вычтена. Если вы фотографируете, вы принимаете этот пункт!
Так что, пожалуйста, подумайте ясно перед съемкой!Поскольку пользовательские продукты необратимы, рис был приготовлен, и вы говорите, что я больше не хочу, и если вы попросите кого -нибудь вернуть товар и вернуть плату за доставку, кто будет играть с вами?Тогда некоторые люди могут сказать, вы не можете даже избавиться от проблемы?Это зависит от того, в чем проблема.Или что, если есть проблема с продуктом, продавец не справится с ним, или продавец не может его решить?Более 20 лет опыта в области исследований и разработок, я могу быть на 100% уверен, что, пока вы действительно приходите, чтобы купить вещи, вы определенно можете сделать продукты, которые вы хотите в соответствии с вашими параметрами. Будем использовать во время процесса. Когда он сталкивается с чем -то и несчастным.Если вы заказываете что -то, вы будете винить продавца, если вы недовольны.Каждый должен быть благодарен за то, что это счастливая вещь, чтобы столкнуться с хорошей эрой, и розничные фабрики также могут производить персонализированное производство по мере необходимости.
