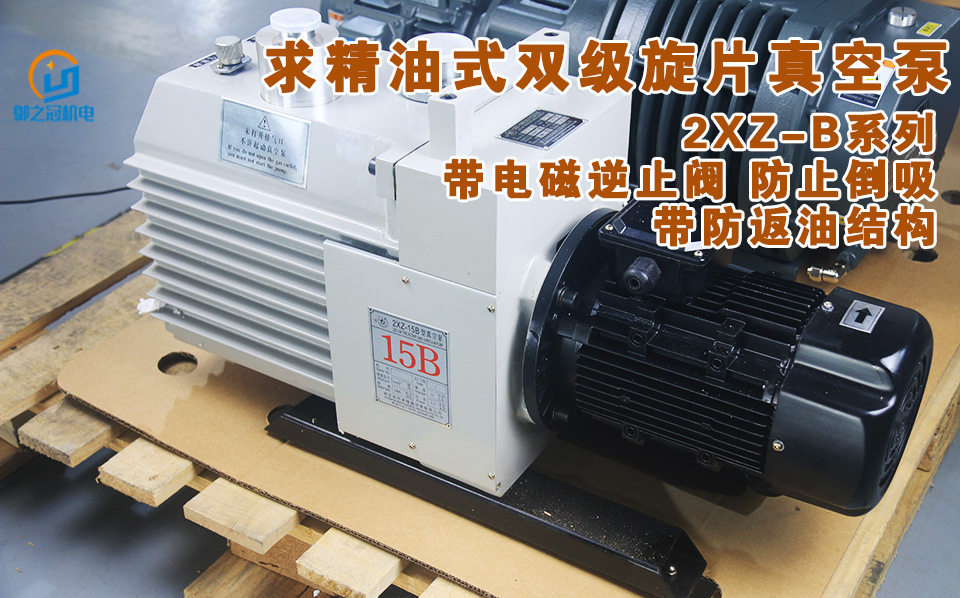

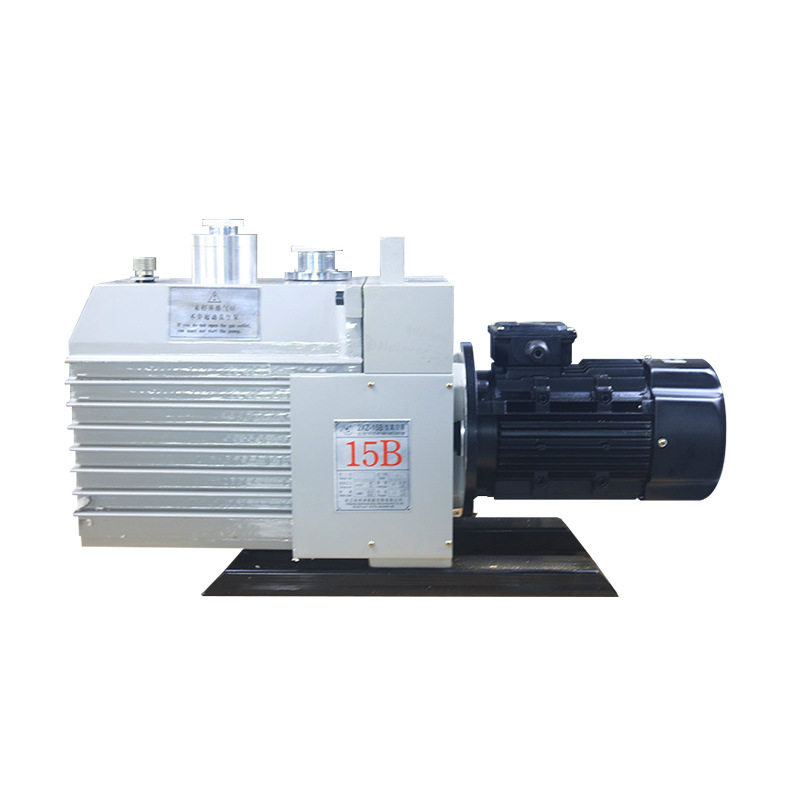

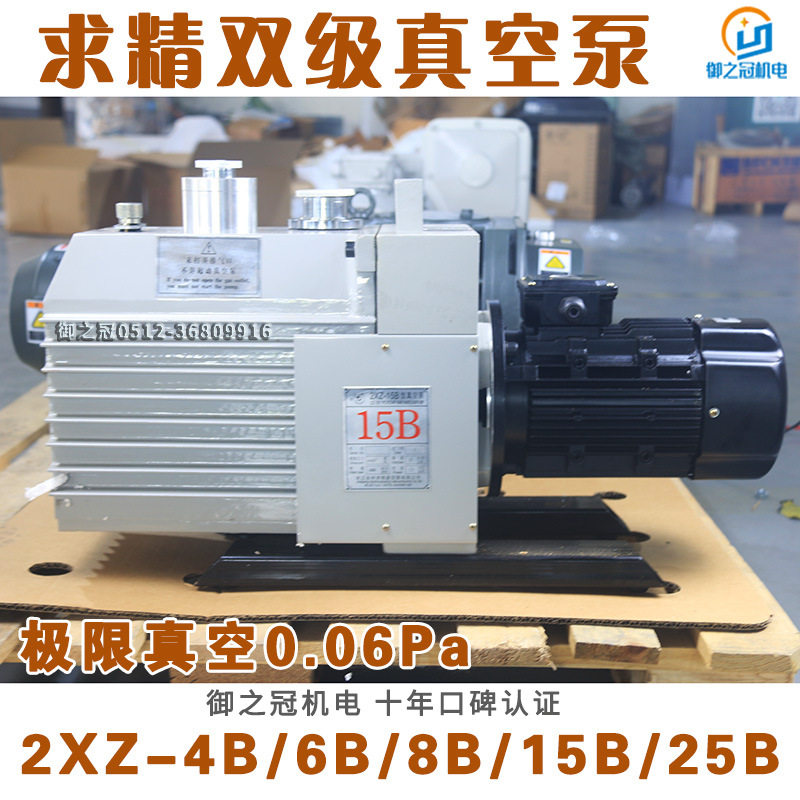

求精 Двухступенчатый масляный насос 2XZ-4B 6B 8B 15B 25B антирефлюксный промышленный вакуумный насос
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- 2xz-4b трехфазный 0,55 14,4 380 50
- 2xz-6b трехфазный 0,75 21,6 380 50
- 2xz-8b трехфазный 1,1 28,8 380 50
- 2xz-15b трехфазный 1,5 54 380 50 грубый
- 2xz-25b трехфазный 3 90 220/380 50
- 2xz-4b, однофазный 0,55 14,4 220 50
- 2xz-4 трехфазный без электромагнитного обратного клапана 0,5
- 2xz-4 однофазный без электромагнитного обратного клапана 0,5
- Для получения более подробной информации обратитесь в службу поддержки клиентов. 50 Степень грубого вакуума.
| Классификация цветов: | 2xz-4b трехфазный 0,55 14,4 380 50, 2xz-6b трехфазный 0,75 21,6 380 50, 2xz-8b трехфазный 1,1 28,8 380 50, 2xz-15b трехфазный 1,5 54 380 50 грубый, 2xz-25b трехфазный 3 90 220/380 50, 2xz-4b, однофазный 0,55 14,4 220 50, 2xz-4 трехфазный без электромагнитного обратного клапана 0,5, 2xz-4 однофазный без электромагнитного обратного клапана 0,5, Для получения более подробной информации обратитесь в службу поддержки клиентов. 50 Степень грубого вакуума. |
Область использования и использования
1. Этот тип насоса является одним из основных устройств, используемых для удаления газа из герметичных емкостей.Его можно использовать отдельно или в качестве форвакуумного насоса, поддерживающего насоса и насоса предварительного насоса для подкачивающих насосов, диффузионных насосов, молекулярных насосов и т. д. Его можно использовать в производстве электровакуумных устройств, таких как электронные лампы, телевизионные кинескопы и т. д., а также аналитических приборов, особенно в холодильной промышленности, такой как обонятельный калий, кондиционеры и холодильники.
2．Насос при температуре окружающей среды 5 ℃ -40 ℃ В пределах диапазона давление воздуха на входе в этот тип насоса составляет 1 . 33× 101 В условиях допускается длительная непрерывная работа, а относительная температура перекачиваемого газа превышает 90°С. % или когда в перекачиваемой емкости содержится много водяного пара и влаги, следует открыть газобалластный клапан.
3. Насос не предназначен для откачивания газов, вызывающих коррозию металлов, химически активных по отношению к перекачиваемому маслу, содержащих твердую пыль, а также газов, содержащих слишком много кислорода, взрывоопасных и токсичных.
Параметры производительности
Модель | Предельное давление (Па) | Скорость всхлипывания (л/с) |
Моторная скорость (r.p.s) | Диаметр входа (мм) | Электроэнергия (кВт) | Вес (кг) | Размеры (мм) | Высокая температура масла насоса (℃) | |
Газовый клапан | |||||||||
открыть | закрыть | ||||||||

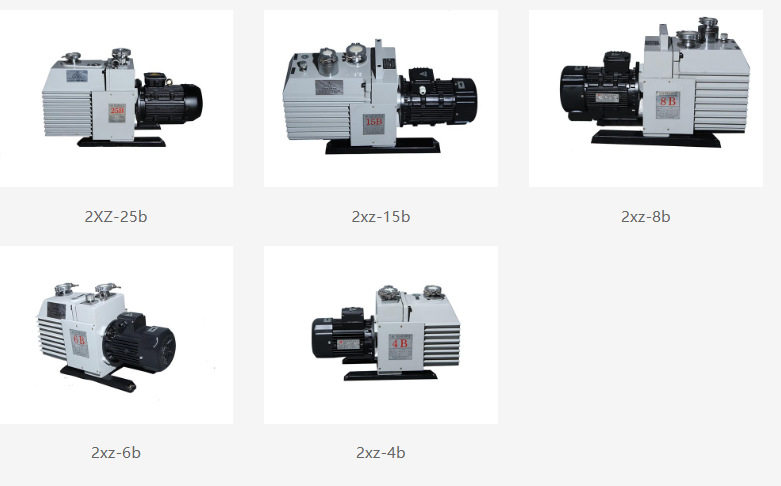

2XZ-4B | 6×10-2 | 13×10-1 | 4 | 1440 | Φ25 | 0.55 | 30 | 512×196×332 | 80 |
2XZ-6B | 6×10-2 | 13×10-1 | 6 | 1440 | Φ25 | 0.75 | 40 | 542×196×332 | 85 |
2XZ-8B | 6×10-2 | 13×10-1 | 8 | 1440 | Φ40 | 1.1 | 70 | 646×236×390 | 85 |
2XZ-15B | 6×10-2 | 13×10-1 | 15 | 1440 | Φ40 | 1.5 | 80 | 706×236×390 | 85 |
2XZ-25B | 6×10-2 | 13×10-1 | 25 | 1440 | Φ50 | 3 | 94 | 786×276×470 | 85 |
Условия и положения:
Вакуумные насосы с прямым подключением строго запрещаются удалять легковоспламеняющиеся, взрывные и токсичные газы;
Двухступенчатый пластинчато-роторный вакуумный насос 2XZ не должен откачивать газы, вызывающие коррозию металлов и способные вступать в химическую реакцию с насосным маслом;
Вакуумные насосы, связанные с прямым подключением, не должны удалять газы, содержащие частицы, и большое количество водяного пара;
Температура газового насоса не должна превышать 80 ° C, температура окружающей среды до -5 ° C -60 ° C;
Вакуумные насосы с прямым подключением не должны использоваться в качестве сжатых насосов или транспортных насосов;
Двухступенчатому пластинчато-роторному вакуумному насосу 2XZ строго запрещено работать без масла;
Когда насос работает, строго запрещено блокировать выхлопный порт;
① Напряжение вакуумного насоса с прямым подключением составляет 192-248 В, а гнездо 50 Гц должен быть заземлен;
② При отключении источника питания обязательно удерживайте пробку и не понимайте шнура питания, чтобы вытащить адрес;
③ Не размещайте тяжелые объекты в шнур питания для вакуумных насосов, связанных с прямым подключением, и не позволяйте сжиманию шнура питания;
④ Не используйте поврежденные заглушки и розеты для вакуумных насосов с прямым подключением;
⑤ Не подключайте и не отключайте заглушку с влажными руками в прямом вакуумном насосе;
⑥Для вакуумных насосов с прямым соединением не подключайте и не отключайте вилку питания и не нажимайте переключатель в местах с утечками газа.
Техническое обслуживание и ремонт пластинчато-роторного вакуума типа 2XZ.
①. Меры предосторожности при использовании пластинчато-роторного вакуумного насоса 2XZ:
1. Убедитесь, что насос чистый и предотвращайте въезд мусора в насос.
2Поддерживать уровень масла.
3. Обратите внимание на чистоту масла.Если масло насоса загрязняется, мутнеет, влага или другие летучие вещества попадают в пластинчато-роторный вакуумный насос 2XZ и влияют на максимальный вакуум, очистите его с помощью газобалластного клапана и наблюдайте за восстановлением предельного вакуума. Если оно неэффективно в течение нескольких часов, масло насоса следует заменить, а при необходимости его можно заменить еще раз.Метод замены масла: Дайте насосу поработать примерно полчаса, чтобы масло разжижилось. Остановите насос и слейте масло через сливное отверстие. Затем откройте воздухозаборник и дайте ему поработать от 10 до 20 секунд. В течение этого времени медленно добавляйте небольшое количество чистого масла насоса из отверстия для всасывания воздуха, чтобы заменить масло в полости насоса.Если вытекшее масло очень грязное, последнее можно повторить.
4．Не смешивайте дизельное топливо, бензин и другие масла с высоким давлением насыщенных паров, чтобы избежать снижения предельного вакуума.При разборке и чистке внутренних частей пластинчато-роторного вакуумного насоса 2XZ обычно достаточно протереть их марлей.Если есть металлические отходы, песок, грязь или другие вредные вещества, которые необходимо очистить, вы можете использовать бензин, чтобы очистить их и высушить перед сборкой.Не мочите их в бензине.
5Если насос должен быть удален, очищен или отремонтирован, вы должны обратить внимание на шаги разборки и сборки, чтобы избежать повреждения деталей машины.
②. Этапы разборки и сборки пластинчато-роторного вакуумного насоса 2XZ кратко описаны следующим образом:
(1) Разберите пластинчато-роторный вакуумный насос 2XZ:
1Положите нефть
2．Ослабьте фланцевые винты воздухозаборного сопла, вытащите воздухозаборное сопло, ослабьте фланцевые винты газобалластного клапана и вытащите газобалластный клапан.
3. Снимите масляный бак пластинчато-роторного вакуумного насоса 2XZ.
4Снимите штифт отверстия чекового клапана и снимите рабочее колесо Check Valve.
5. Выверните соединительные винты между опорой и насосом и снимите узел пластинчато-роторного вакуумного насоса 2XZ. Снимать ли мотор, зависит от удобства.
6Ослабьте винты крышки насоса, снимите крышку насоса и вытащите второй ротор и вращательную пластину.При удалении ротора низкого уровня сначала снимите первым штифтом.
(2) Сборка пластинчато-роторного вакуумного насоса 2XZ:
1. Протрите детали марлей, чтобы остатки проволоки не засорили масляные отверстия, и очистите их чистящей жидкостью и щеткой.
2．После установки ротора в паз ротора установите высококачественный ротор в корпус статора, установите высококачественную крышку насоса, штифты, винты, шпонки и муфты. Поворот вручную. Не должно быть протечек и явного веса. При установке верхняя поверхность статора должна быть обращена вниз, чтобы ротор под действием силы тяжести находился вплотную к дуговой поверхности статора. Зазор должен составлять 0,0 мкм.
3Метод сборки ротора низкого уровня такой же, как и выше.
4．При установке рабочего колеса обратного клапана пластинчато-роторного вакуумного насоса 2XZ и других проверочных деталей плоскость головки обратного клапана должна быть совмещена с масляным отверстием впускного масляного сопла, вращать ротор в соответствии с рабочим направлением и вручную осторожно заблокировать рабочее колесо в обратном направлении.Масляное отверстие должно открываться и закрываться вовремя, а максимальная высота открытия плоскости головки клапана должна составлять 0,8 ~ 1,2 мм, в частности положение подвижного седла обратного клапана и резиновой головки обратного клапана в отверстии штока клапана.Простой метод проверки: повернитесь лицом к рабочему колесу и используйтеΦПриводной штифт диаметром 3 мм находится в горизонтальном положении в правой руке. Поверните крыльчатку по часовой стрелке. В это время высота открытия плоскости головки обратного клапана почти велика и должна составлять 0,8–1,2 мм.Когда ротор останавливается в любом положении и рука освобождается от крыльчатки, головка обратного клапана должна автоматически опуститься, чтобы закрыть масляное отверстие.
5. Установите выпускной клапан, масляную перегородку и другие детали пластинчато-роторного вакуумного насоса 2XZ.
6Установите часть насоса, клавиши, муфты и двигатель на опору.
7. Установите топливный бак.
8Вставьте воздушный впуск, клапан блокировки воздуха и установите фланец, чтобы закрепить его.
Примечание:
1. Во время сборки нанесите чистое масло для вакуумного насоса на поверхность трения пластинчато-роторного вакуумного насоса 2XZ.
2. Запомните исходное положение деталей при сборке, чтобы сократить время приработки.
3. Крепления не должны быть ослаблены.
