3D -аксессуары принтера TMC2208 Стальный двигатель Драйвер v1.2V2.0 Тихий 256 сегментированный пик ток 2A 2A
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

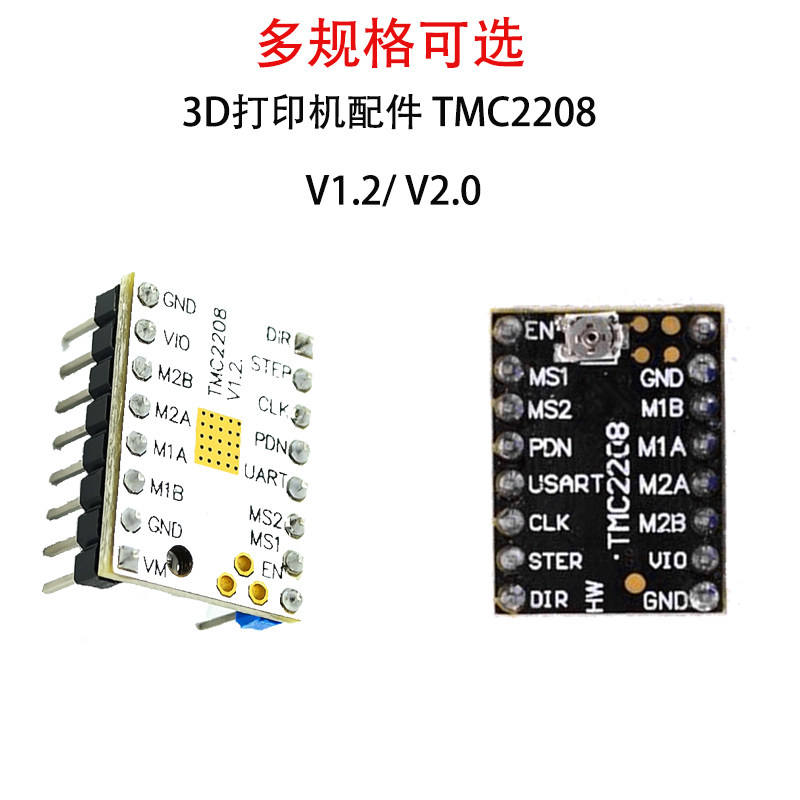

| Цвет: | V1.2 шаг модуль привода двигателя белый, V2.0 шаг модуль драйвера двигателя черный |

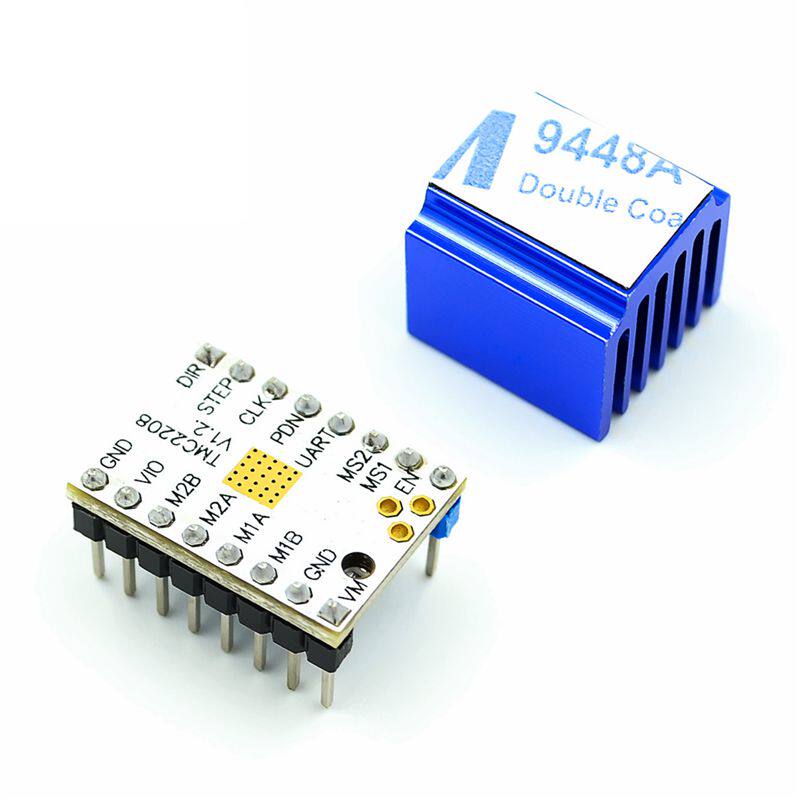

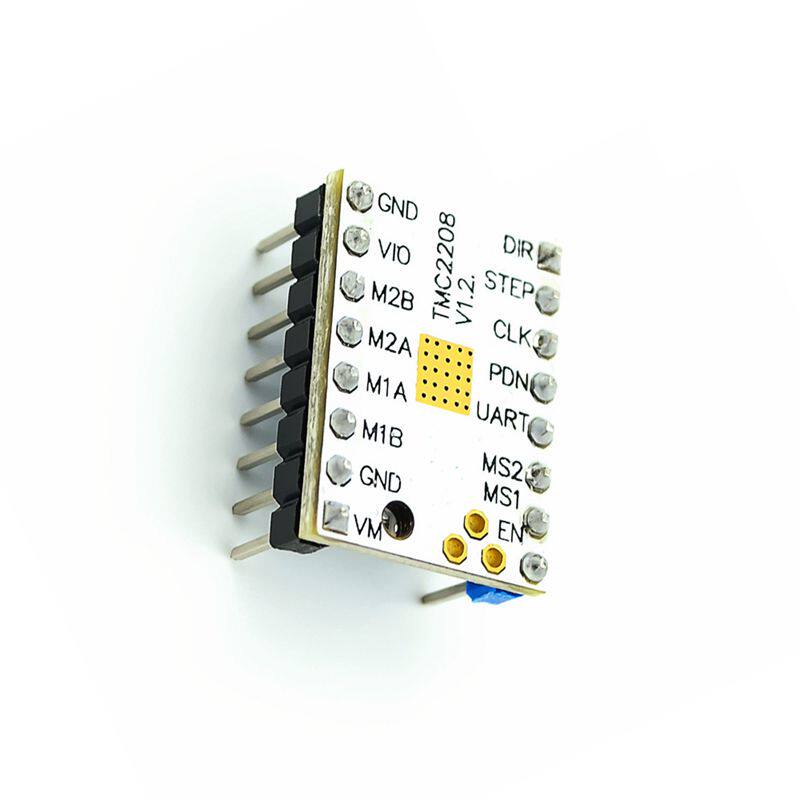

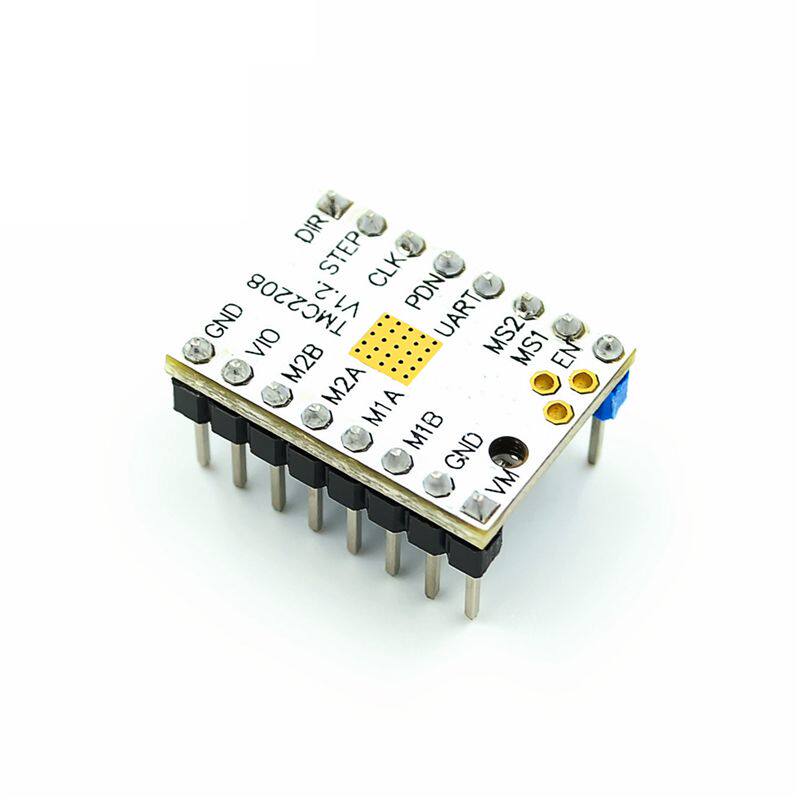

V1.2 Модуль привода двигателяОписание продукта:
1. Модель чипа: TMC2208
2. Однофазный ток двухфазного шага -мотор 1,2A (пик равен 2,0А) Мотор может быть отрегулирован
3. Поддержка двух методов управления: интерфейс Step/DIR и интерфейс SPI
4. Объединение эффективности и моторного крутящего момента
5. Высокое определение без обнаружения нагрузки на датчик нагрузки
6. Уменьшите потребление энергии на 75%
7. Драйвер с высокой нагрузкой не потерян
Параметры продукта:
Напряжение двигателя: 4,75 В-36 В.
Логическое напряжение: 3V-5V
Заменитель: 256
Метод управления: поддерживает два метода управления: интерфейс Step/DIR и интерфейс SPI
Внедрение продукции:
TMC2208 Одиночный моторный микросхема, внутренние настройки Power Tube 1,4A, пиковое ток 2A, диапазон напряжений 4,75 В ~ 36 В, 256 сегментация; Технология может сэкономить 70%энергию, немаловая и гибкая интерполяционная единица микропинга может обеспечить разрешение до 256 микроэлектростанций/шагов, а контроль синала может быть достигнут даже в системе с ограниченными частотами импульсов; , таким образом, конструкция этих компонентов также совместим с существующим электронным оборудованием 3D -принтера
Оба компонента имеют вход импульса/направления, который может быть полностью управляется, и конфигурация достигается с помощью цифрового ввода
Он может заменить исходное увеличение заболеваемости TMC2100, особенно подходящее для рынка 3D -печати

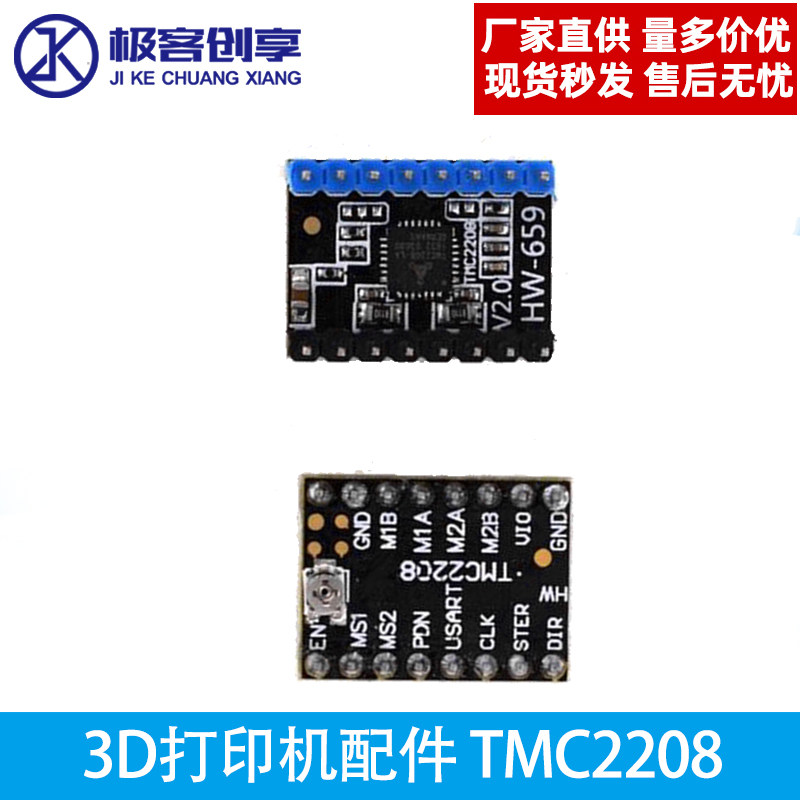

TMC2208 v2.0 Следуйте модуль модуля двигателя Введение:
1. Ультра -предельная технология: StealthChop2 (Ultra Silent Technology) может заставить двигатель работать в случае чрезвычайно немых Полем
2. Высокий динамический удар: режим резки SprestCycle PWM автоматически настраивает функцию ослабления магнитной стагнации перед медленной и быстрой ATXIS.Средний ток отражает нормальный ток конфигурации, и не будет переходного периода, когда синусные волны пройдут с нулю. Постоянный тип волны, разбросанный ШИМ ШИОВО, Резкинув двигатель под управлением режима волны намного гладкий и гладкий.
3. небольшие калории: по сравнению с модулем движения TMC2100, модуль водителя TMC2208 имеет меньшую лихорадку, тепловой эффект TMC2208 около 0,8А эквивалентен эффекту лихорадки 2100 при 0,5А и может использоваться при обмене с TMC2100 Полем
Значение шага драйвера TMC2208 рассчитывается в соответствии с 16 сегментацией.
Совет: значение темпа TMC2208 должно быть рассчитано в соответствии с установленным вами подразделом.Не заботитесь о том, какие алгоритмы используются для чипа, если вы знаете, что вы выбираете, вы можете рассчитать значение темпа в соответствии с установленным вами подразделом.
4. Модель чипа: TMC2208
5. Использование высококачественных материалов, качество гарантируется
Параметры продукта:
Максимальный выходной ток 1.4a
Рекомендуемый рабочий ток: максимум 1,2а
Фабричный ток по умолчанию: 0,7A
Micro -Step: 256 микро -шаговый подраздел
Конфигурация: шаг/dir или uart
Электрический диапазон нагрузочного привода: 5-36V
IC Логическое рабочее напряжение: 3,3 В/5 В
Инструкции по использованию продукта:
1. При использовании на плате управления принтером оставьте 3 скачки прыжка под сокетом
2. Вставьте радиатор непосредственно на печатную плату, обратите внимание на направление радиатора, в противном случае он вызовет радиатор и штифт, вызванный коротким замыканием
3. Направление двигателя противоположно 4988 и 8825. Если вы хотите изменить 4988 напрямую, отрегулируйте прошивку или отрегулируйте моторное соединение.
Алгоритм тока и регулировку привода
1. Vref измеряет напряжение GND и средний конец потенциометра.
2. Обязательно подключите двигатель при измерении напряжения, в противном случае легко сжечь драйвер.
3. Когда напряжение измеряется, мощность должна быть подключена.
4. Пожалуйста, обратите особое внимание на направление, не вставляйте его!
