Скорость и модульный модуль Постоянный напряжение постоянное напряжение Жидко
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

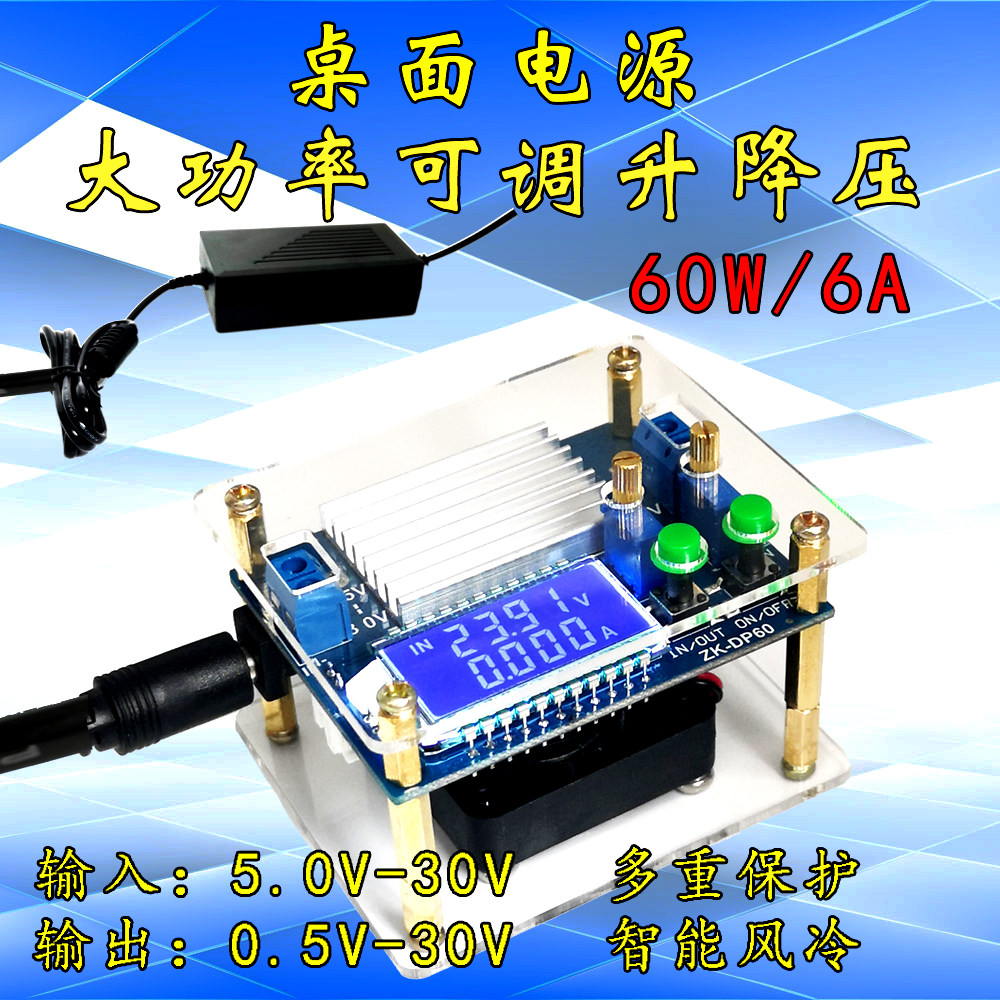

| Цвет: | Синий, 4x, 35W, Голубой бутик с оболочкой 35 Вт, Темно-синий вентилятор, 60W, Королевская доска с ЧПУ 4KX |
Производитель источника, пожалуйста, определите логотип ZK, остальные поддельные!!!Продукт постоянно обновляется, и в настоящее время это версия V2, с более стабильной и надежной производительностью, а модель имеет суффикс логотипа V2.Если будет обнаружено какое -либо незаконное присвоение изображений и описаний или дизайна внешнего вида, наша компания защитит свои законные права и интересы!!!Этот магазин имеет право прекращать сотрудничество с поддельными магазинами!!!
Заводские прямые продажи 4A поднятие и модуль быстрого развития (версия дисплея с постоянным давлением постоянного давления) версия дисплея)
1. Основные моменты ребенка:
1.1 LCD может отображать выходное напряжение входного вывода, выходной выходной сигнал выходного тока;
1.2. Введите защиту от анти -Анти -Анти -Анти -Анти, анти -соединение не будет сожжено;

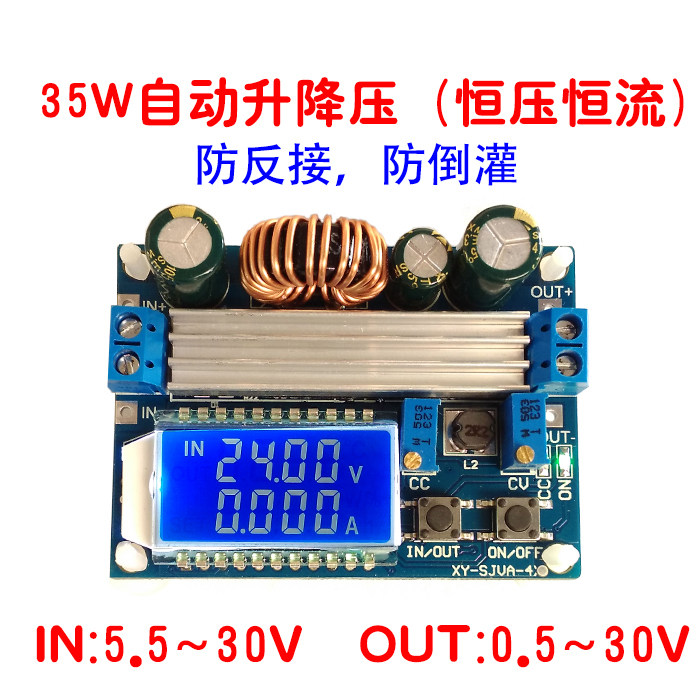

1.3. Напряжение можно повышать или понижать, выходное напряжение можно регулировать в пределах 0,5–30 В, а ограничение тока можно регулировать в пределах 0–4 А;
1.4.
1.5. Ключ управляет выходным конец состояния включения/выключения, и вы можете установить электрический дефолт по умолчанию по умолчанию или выключению;
1.6.Используйте чип давления подъема в качестве основного контроллера, внешняя трубка MOS 60V 75A - это трубка переключателя, двойной 60 В 5A SS56 Schottky - выпрямитель, 60 В давление, лучше, чем xl6009/lm2577 незрелая схема на рынке (многие устройства устойчивы Для сопротивления недостаточных значений напряжения, диоды Tube и Schottky должны быть больше, чем входные и входные значения напряжения);
1.7.

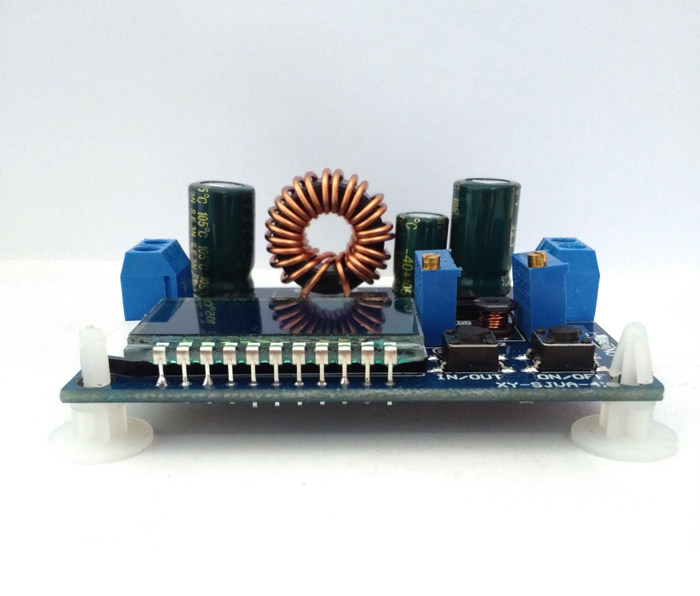

1.8. Включая радиатор, модуль доставки поддерживает столбец изоляции.
2. Параметры продукта:
Входное напряжение:5.5-30В(Когда входное напряжение составляет 5 В, также можно добиться повышения и понижения напряжения, но измерение напряжения и тока будет неточным; когда оно ниже 4,7 В, защита от пониженного напряженияПолем
ВыходНапряжение:0.5-30V
Выходной ток: может стабильно работать в течение длительного времени в3A , может достигать 4А с улучшенным рассеиванием тепла
Выходная мощность: естественное тепловыделение 35 Вт, усиленное тепловыделение 50 Вт.
Разрешение дисплея напряжения: 0,05 В
Текущее разрешение дисплея: 0,005А
Эффективность преобразования: около 88%
Мягкий старт: да (может быть недействительным, когда запускается модуль с высокой полосой полосы мощности)
Введите защиту против соединения: да
Выходной анти-обратный поток: да
Защита от короткого замыкания: Да
Частота работы:180KHZ
Размеры: длина*ширина*высота 66*48*21mm
Монтажное отверстие: диаметр 4 мм.
масса:46g
3. Описание функции:

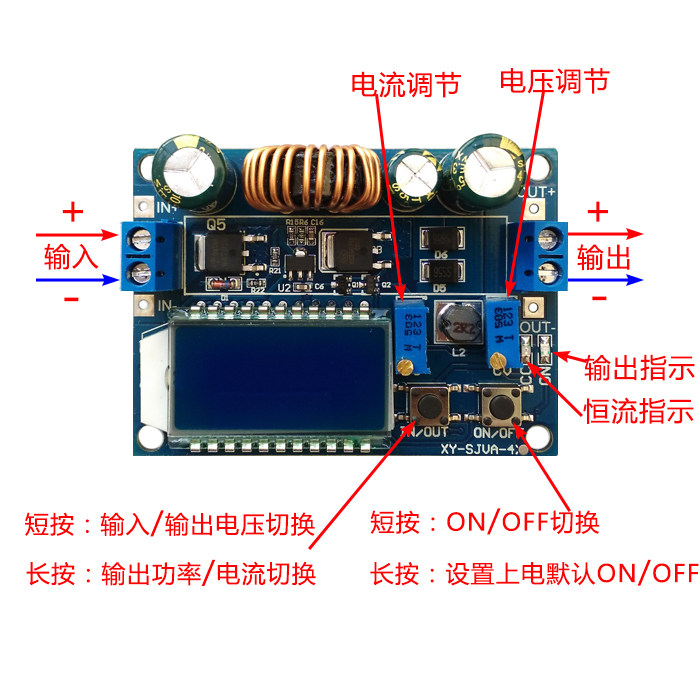

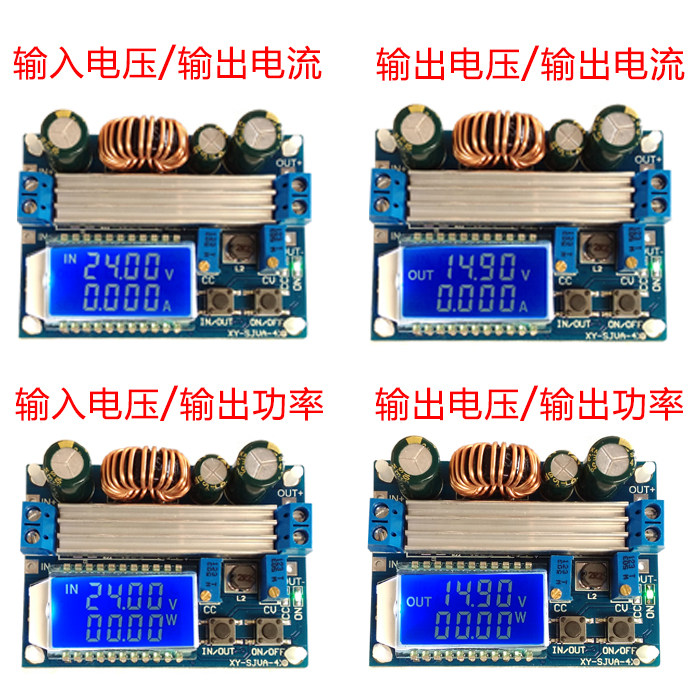

3.1. Модуль имеет две кнопки: IN/OUT и ON/OFF: кнопка IN/OUT переключает отображение входного напряжения и выходного напряжения, а длительное нажатие может переключать отображение выходного тока и выходной мощности;Кнопка ВКЛ/ВЫКЛ управляет включением или выключением выхода. Нажмите и удерживайте, чтобы установить состояние выхода по умолчанию на ВКЛ или ВЫКЛ при следующем включении.
3.2. CC – потенциометр настройки тока. Вращением по часовой стрелке можно увеличить установленный ток. Когда ток нагрузки достигает заданного значения, он переходит в состояние постоянного тока, и загорается индикатор постоянного тока CC (красный). CV справа — потенциометр установки напряжения. Поворот по часовой стрелке может увеличить выходное напряжение. Индикатор ON является индикатором состояния выхода. Он загорается при наличии напряжения на выходном конце, в противном случае гаснет.
4. Как использовать:
4.1. В качестве нормального модуля подъема и процветания с возможностями защиты от перегрузки
(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло желаемого значения.
(2) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока CC, чтобы выходной ток достиг заданного значения защиты от перегрузки по току. (Например, значение тока, отображаемое мультиметром, составляет 2 А, тогда при использовании модуля максимальный ток может достигать только 2 А. Когда ток достигает 2 А, загорится красный индикатор постоянного напряжения и постоянного тока, в противном случае индикатор погаснет)
Примечание. При использовании в этом состоянии из-за резистора выборки тока на выходном конце после подключения нагрузки произойдет падение напряжения на 0–0,2 В. В то же время, когда ток велик, на входном и выходном проводе будет определенное падение напряжения., это нормально!
4.2. Используйте в качестве зарядного устройства аккумулятора
Модуль без постоянного тока не может быть использован для зарядки аккумулятора. Поскольку аккумулятор, потребляемая аккумулятором, и зарядное устройство очень большое, ток зарядки слишком велик, а батарея повреждена. Зарядка потока автоматически переключается на постоянное зарядку напряжения При зарядке в определенной степени.
(1) Определите плавающее напряжение и зарядный ток необходимой вам аккумуляторной батареи; (если параметры литиевой батареи составляют 3,7 В/2200 мАч, то плавающее напряжение составляет 4,2 В, а максимальный зарядный ток составляет 1С, что составляет 2200 мА)
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло напряжения плавающего заряда; (при зарядке литиевой батареи напряжением 3,7 В отрегулируйте выходное напряжение до 4,2 В)
(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания (просто подключите два измерительных провода непосредственно к выходной клемме) и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения зарядного тока;
(4) Подключите аккумулятор и зарядите его.
(Шаги 1, 2 и 3: входная клемма подключена к источнику питания, а выходная клемма разгружена и не подключена к аккумулятору)
4.3. Используйте в качестве модуля с высокой мощной постоянным током постоянного тока
(1) Определите рабочий ток и максимальное рабочее напряжение, необходимые для управления светодиодом;
(2) В условиях холостого хода измерьте выходное напряжение с помощью мультиметра и отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;
(3) Используйте мультиметр с диапазоном тока 10 А для измерения выходного тока короткого замыкания и отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиода;
(4) Подключите светодиод и проверьте машину.
(Шаги 1, 2 и 3: подключите вход к источнику питания, а выход разгружается и не подключается к светодиодному светильнику.)
Примечание. При использовании этого модуля мощностью более 3 А и 35 Вт увеличьте рассеивание тепла!!!
5. Примечание:
5.1. Вход модуля в Forbidded для вывода вне-короткого соединения, в противном случае функция постоянного тока потерпит неудачу.
5.2. Убедитесь, что мощность питания питания больше, чем мощность, необходимая для выходной нагрузки!
5.3. Если модуль хочет полностью загрузить выход, входное напряжение составляет более 8 В. Когда входное напряжение составляет 5 В, выходная мощность составляет около 15 Вт, а измеритель тока напряжения сбой.Значение тока модуля составляет 4А, что ограничено максимальной выходной мощностью, такой как выход 17V, и ток не должен быть больше 2А.
5.4. Модуль с короткой защитой. После короткой защиты обшивки модуль автоматически выключает выход, и модуль может быть восстановлен для восстановления. Если ваш источник питания не имеет защиты от вывода. Войдите в концессию переднего модуля в модуле, чтобы улучшить коэффициент безопасности.
5.5. Модуль имеет функцию защиты от входной задолженности.
