Мотор, промышленный модуль, 24/36, 36v, 15A, высокая мощность
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
Прямые продажи фабрики, мощный приводной платы с высоким уровнем DC, стабильный и надежный, промышленное время

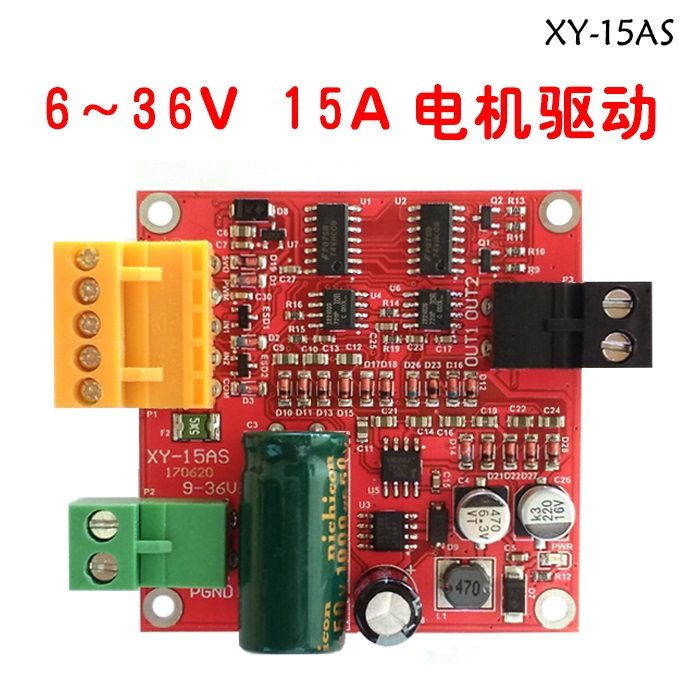

Номер продукта:XY-15AS
Основные моменты продукта

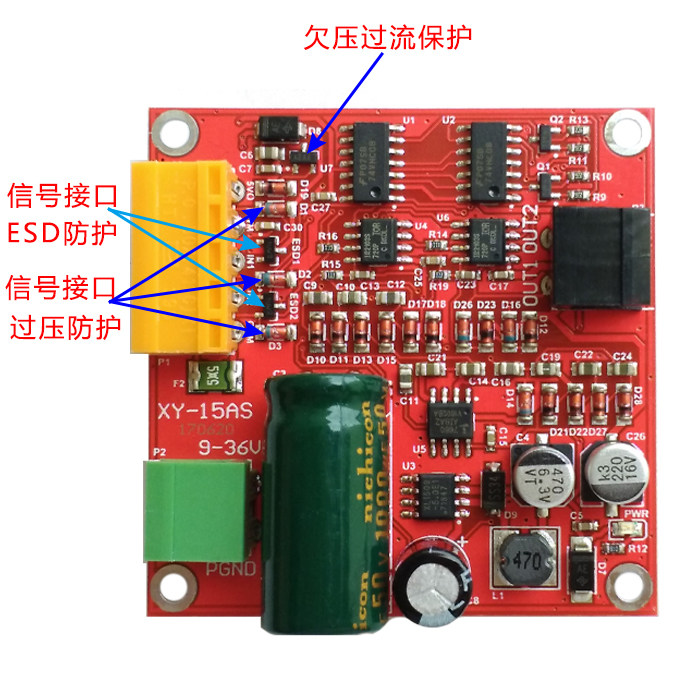

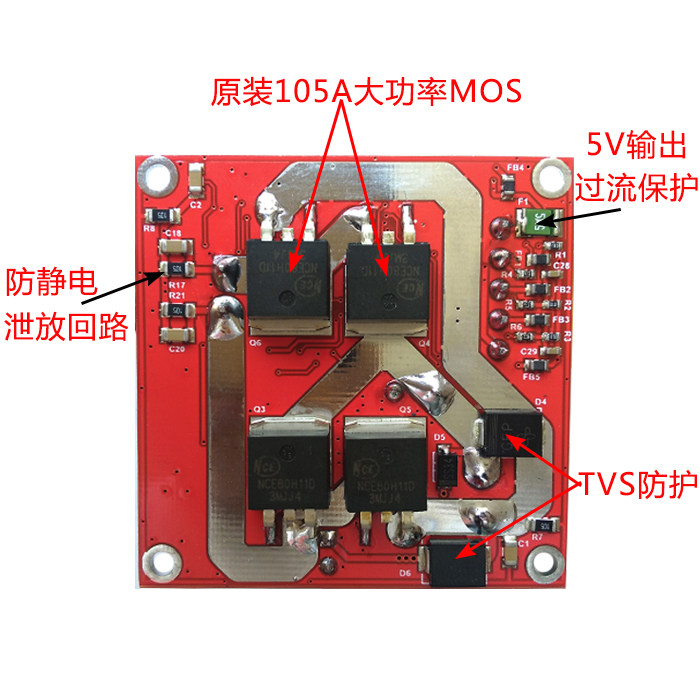

1.Продукт промышленного проектирования, стабильный и надежный, с антистатической цепью, переходной ингибирующей защитой, отсутствием защиты давления, разделаESDИ защита от перенапряжения и т. Д.;
2.Поддержка напряжения9-36VШирокий диапазон, максимальный ток непрерывной нагрузки 12A(Без тепла рассеяния),15A(Просто нагреть рассеяние),20A(Толстый тяжелый радиатор)Предметы
3.похожий L298 Логика привода может быть три строки(PWM,IN1,IN2)Регулирование скорости управления, вперед и обратный и тормозный;
4.Поддерживать PWM, Вы можете использовать кнопку непосредственно для управления прямолинейной обратной стороной,PWM Рабочий диапазон 0.1%~100.0%Предметы
5.Это может быть предоставлено для контроллера, такого как одна чип -машина 5V источник питания,И5VВыходная защита над током и сигнал доступа к защите давления.
Логика управления сигналом
Примечание: среди них 0 низкий уровень, 1 - высокий уровень,×Для любого уровня,Это низкий уровень, когда он приостановленСущность

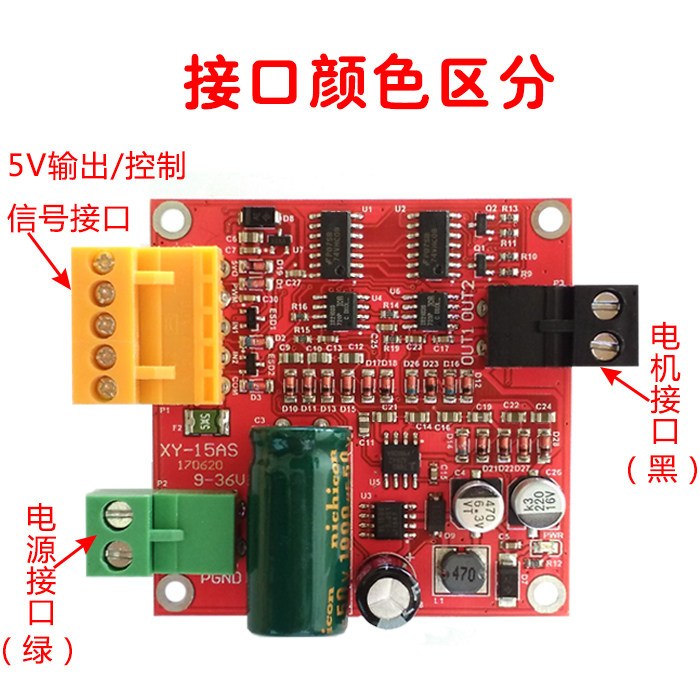

COMКак сигнальная земля,5VOдля5VВывод, который может быть предоставлен для контроллеров, таких как одно -хип -микрокомпьютеры5Vисточник питания;PWMМожет быть подключенPWMЕсли используется метод управления ключами,PWMНоги5VOЗабрать вместе;IN1иIN2Два двигателя перевернуты, торможение(Или тормоз)контрольный сигнал.
IN1 | IN2 | PWM | OUT1,OUT2Выход |
0 | 0 | × | тормоз |
1 | 1 | × | Тусоваться |
1 | 0 | 1 | Максимальная скорость |
0 | 1 | 1 | Полное изменение скорости |
1 | 0 | PWM | Положительная регулировка скорости вращения |
0 | 1 | PWM | Скорость обратного тона |
Параметры продукта
1.Power supply voltage is 6V-36V (the voltage is too low, the load current is large and easy to damage the module, so the circuit board is marked as 9-36V), the circuit board is 9-36V),), the Окружающая плата составляет 9-36 В),),), плата помечена как 9-36 В),), плата с платой помечена как 9-36 В).Питание не должно быть перегружен или превышение 37V, в противном случае модуль может быть сгорел. Рекомендуется подключить предохранитель 20A на конце входа питанияСущность
2. Привод не делает тепловой диссипационный ток12A, Рейтинг тока12A～ 15aНеобходимо сделать простое рассеяние тепла,15A~ 20aНеобходимо провести густое рассеяние тепла.(Простое рассеяние тепла -Если модуль находится подушкой под модулем под модулем, модуль фиксируется на стенке устройства с 5 -миллиметровым медным столбцом)
3.Интерфейс контрольного сигнала (Orange) может быть предоставлен пользователям5V, Однополушная машина не должна быть источником питания, максимальный ток источника питания 0.5AСущность
4.Управляющий сигнал высокого уровня напряжения: 3,0 В ~ 5,5 В, совместимый с уровнями 3,3 В и 5 В ТТЛ;
Управляющий сигнал низкого уровня напряжения: 0 В ～ 0,8 В, 0 В при подвеске;
Когда напряжение контрольного сигнала составляет 5 В, ток управляющего сигнала 50UA.
5.PWM Допустимый диапазон: 0,1%～ 100,0%;
PWM Диапазон частот сигнала: 0 ~ 100 кГц (рекомендуется 20 кГц);
PWM Минимальная эффективная ширина импульса: 200NS.
6.Рабочая температура -25 ℃ -80 ℃.
7.Размер продукта: 55*55*25 мм (длина, ширина и высота).
8.Установите диаметр отверстия: 3 мм.
9.Вес: 38 г.
Подходит для моторных параметров:(Пожалуйста, выполните простую рассеяние тепла или толстое тепловое рассеяние в соответствии с параметрами двигателя)
1.Номинальное напряжение36Vмотор
Сделать рейтинг300WНижеИли логотип с рейтингом тока12AследующееДвигатель не должен нагревать тепло в течение длительного времени;
Сделать рейтинг300W~370WИли логотип с рейтингом тока12A~15AМоторНужно сделать простое рассеяние теплаиметь дело с;
Сделать рейтинг370W~500WИли логотип с рейтингом тока15A~20AМоторНужно сделать толстую рассеяние теплаиметь дело с;
2.Номинальное напряжение24Vмотор
Сделать рейтинг200WНижеИли логотип с рейтингом тока12AследующееДвигатель не должен нагревать тепло в течение длительного времени;
Сделать рейтинг200W~250WИли логотип с рейтингом тока12A~15AМоторНужно сделать простое рассеяние теплаиметь дело с;
Сделать рейтинг250W~330WИли логотип с рейтингом тока15A~20AМоторНужно сделать толстую рассеяние теплаиметь дело с;
3.Номинальное напряжение12Vмотор
Сделать рейтинг70WНижеИли логотип с рейтингом тока12AследующееДвигатель не должен нагревать тепло в течение длительного времени;
Сделать рейтинг70W~90WИли логотип с рейтингом тока12A~15AМоторНужно сделать простое рассеяние теплаиметь дело с;
Сделать рейтинг90W~120WИли логотип с рейтингом тока15A~20AМоторНужно сделать толстую рассеяние теплаиметь дело с;
(Этот водитель не делает номинальный ток рассеяния тепла12A, Рейтинг тока12A~15AНеобходимо сделать простое рассеяние тепла,15A~20AНеобходимо провести густое рассеяние тепла.Оценка мощности, отмеченная на двигателе, обычно относится к выходной мощности.=рейтинг власти/Номинальное напряжение/эффективность)
Как использовать:
1.Используйте одну машину для управления методом проводки вращения двигателя
Силовое поле однополостного микрокомпьютера подключено к модулю драйвераCOMПредметыPWMМашина для подключения ногPWMВыход, используемый для регулирования скорости или напрямую подключаться к высоким уровням, работаю на полной скорости;IN1иIN2Два с одной машинойIOПодключите, управляйте двигателем, чтобы обратить вспять и тормозить;5VOМожет быть предоставлен для однопроизводительных микрокомпьютеров5Vисточник питания.
2.Используйте кнопку, чтобы управлять методом передней и обратной проводки двигателя
PB1иPB2Для двух ключей.когдаPB1НажиматьPB2Когда вас не нажимают,IN1Для высокого уровня,IN2Для низких уровней двигатель вращается;PB2НажиматьPB1Когда вас не нажимают,IN1Для низкого уровня,IN2Для высоких уровней двигатель меняется;PB1иPB2Когда средний отскок,IN1иIN2Все низкие уровни, моторные операторы(Или тормоз)
3.Используйте этот магазинPWMМетод проводки генератора для отрегулирования скорости двигателя
PWMГенератор может быть установлен через настройки клавиши, выбирается коэффициент занятия частоты и обязанности, а скорость двигателя контролируется;PB1иPB2Управлять направлением вращения двигателя для двух клавиш, должноPB1иPB2Когда все отскакивают, двигатель тормозит(Или тормоз)состояние.
Генератор PWM доступен для продажи, покупка ссылок: https://item.taobao.com/item.htm?&id=594990655818
Меры предосторожности:
1.Напряжение питания привода должно 6-36V между.Если напряжение является перенапряжением, водитель может быть сжигается после питания -он; напряжение слишком низкое, а ток нагрузки велик, что также может привести к гореть водителю.Рекомендуется подключиться последовательно на источнике питания20AПредохранитель.
2.Сначала лучше тормозить при выполнении положительного обратного переключения0.1SВышеупомянутые реверс, в противном случае это может повредить водителю.
3.Поскольку линия управляющего сигнала хрупкая, во время процесса использования, Любая линия сигнала управляющего сигнала( Оранжевый терминал)Ни одна из проводки с помощью питания или интерфейса двигателя, в противном случае она, вероятно, сжечь водителя, и ее сложно исправить.
4.Когда водитель отключен, не поворачивайте двигатель быстро, в противном случае электродвижная сила, генерируемая двигателем, может сжечь драйвер.Если драйвер должен быстро повернуть двигатель, когда требуется привод, рекомендуется строить реле на границе двигателя водителя, ретрансляционной катушки и мощности драйвера.Таким образом, когда питание отключено, реле отключит соединение между приводом и двигателем.
5.Водитель должен быть подключен к двигателю перед подачей на подачу, в противном случае предохранитель или привод могут быть сожжены.
6.Интерфейс двигателя десятки миллионовНе может быть короткимВ противном случае это может сжечь предохранитель или водитель.
7.Обратите внимание на водителя Не будьте приливаны, не позволяйте компонентам на коротком замыкании приводной платы, не касайтесь булавок и прокладки на компоненте на сенсорной панели рук.
8.Перед использованием, пожалуйста, прочитайте ребенка, чтобы осторожно описать его перед использованием.
