Matek f405-wte 椋炴 姘斿 帇璁 姘斿 帇璁 帇璁 姘斿 姘斿 帇璁 姘斿 帇璁 帇璁 帇璁 帇璁?

Цена: 7 898руб.    (¥375)
Артикул: 674478669762
Доставка по Китаю (НЕ включена в цену):
127 руб. (¥6)

Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.

Этот товар на Таобао Описание товара
Продавец:海龙王模型店
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
  • F405-WTE
Выберите размер / комплектацию
  • Другие типы
Добавить в корзину
Другие товары этого продавца
¥6.66141руб.
¥54.441 151руб.
¥298.886 316руб.
¥233.754 940руб.
  • Информация о товаре
  • Фотографии
Типы самолетов: Другие типы
Цвет: F405-WTE
Плакат по рекламным акциям
Плакат по рекламным акциям
Плакат по рекламным акциям

Спецификация канала оптического волокна

  • MCU: STM32F405RGT6, 168 МГц, 1 МБ флэш -память
  • IMU: ICM42688-P
  • Плохое давление: SPL06-001
  • Дисплей экрана: AT7456E
  • Черный ящик: слот для карты MicroSD
  • ESP Wi -Fi удаленный тест (Mavlink, 14dbm)
  • ExpressLRS 2,4G -приемник (протокол CRSF, удаленный тест 12 дБм)
  • 6 uart, 1 опция softserial_tx (inav)
  • 12X ШИМ вывод
  • 1x I2C
  • 4X ADC (VBAT, CUNCY, RSSI, AERIAL SPEED)
  • USB/Bee Lumin Extender, Type-C (USB2.0)
  • Двойной входной переключатель камеры
  • 9 В (12 В) для переключателя питания VTX

Прошивка FC

  • Ardupilot: matekf405-te
  • Inav: matekf405te_sd (недоступен в конфигурации INAV 4.x)

база данных

  • Диапазон входного напряжения: 6,8 ~ 30 В (2 ~ 6s липо)
  • 1x ESC Power Cushion
  • Устройство давления батареи 1K: 20K (масштаб 2100 в inav, batt_volt_mult 21.0 в Ardupilot)
  • Датчик тока: 220A, 3,3 В АЦП (масштаб 150 в ИНАВ, 66,7 А/В.
  • Сопротивление обнаружения: 90a непрерывное, пиковое значение 220a

BEC 5V Вывод

  • Специальное для управления полетом, приемник, OSD, камера, пчело
  • Непрерывный ток: 2 ампеля, максимум 3А

BEC 9 В /12 В вывод

  • Дизайн для видеопередатчиков, камер, кардика и других дизайнов.
  • Непрерывный ток: 2 ампеля, максимум 3А
  • Варианты 12 В с прыжками
  • Для стабильного выхода 9 В/12 В, входное напряжение должно>Выходное напряжение+1 В

BEC VX Вывод

  • Предназначен для сервоприводной системы
  • Напряжение может быть отрегулировано, по умолчанию 5 В, 6 В или 7,2 В через линию прыжков
  • Непрерывный ток: 8 ампер, максимум 10А
  • Чтобы получить стабильный выход VX, входное напряжение должно быть>VX напряжение +1 В

BEC 3.3V Вывод

  • Разработано для модуля Baro / Compass и внешнего периферийного оборудования 3,3 В
  • Линейный регулятор
  • Непрерывный ток: 200 мА

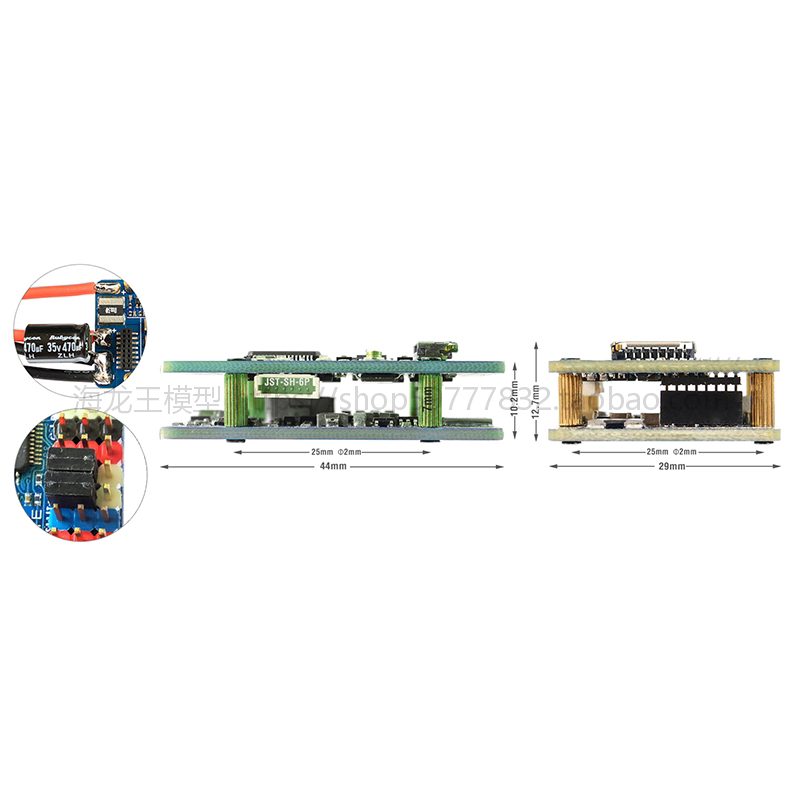

физический

  • Установка: 25 x 25 мм, φ2mm
  • Размер: 44 x 29 x 12,7 мм
  • Вес: 22G с адаптером с богатым USB/пчел

Включать

  • 1x F405-WTE
  • 1 USB (тип C)/Bee Reller (Pastated Bee Reller) Extender + 20 см JST-SH-6p в JST-SH-6p Кабель используется для USB Extender.

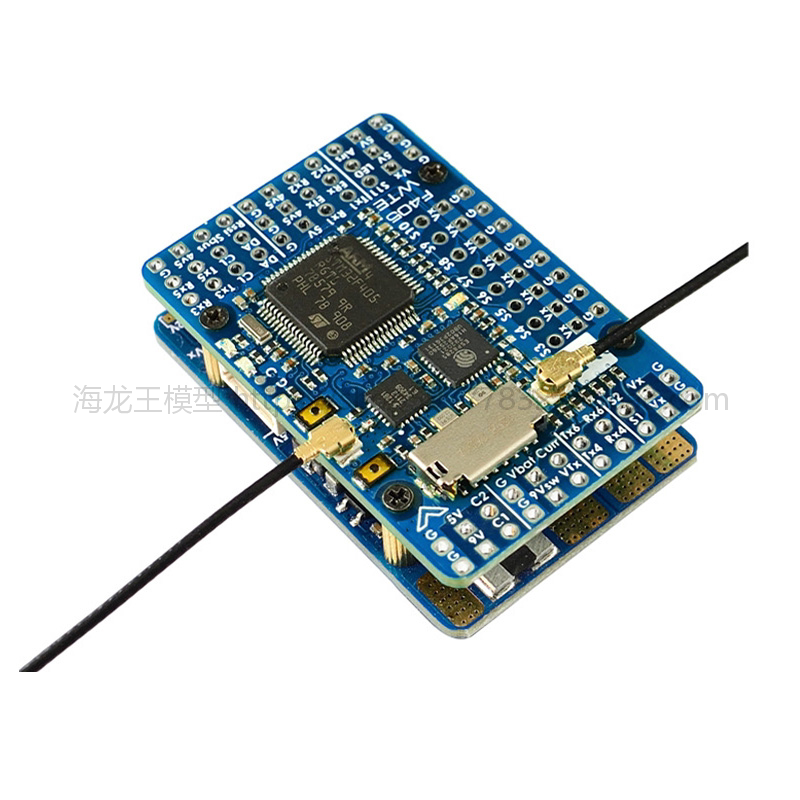

  • 2x ipex-mhf1 2.4g антенна
  • 1x rubycon zlh 35V 470UF конденсатор
  • Dupont 2.54 иглы  (Shiply не сварка и отправлена)
  • Установите LOG_BACKEND_TYPE = 1 для ведения журнала SD-карты (файла).
  • Если вы отправляете в Совет по разработке высокоскоростных последовательных данных (например, 921600 Potter), используйте USART1 (Serial1) или USART2 (Serial6).

Удаленный тест Frsky Smartport

  • Не -анти -фаза (взломан) S.Port Signal
  • Любой запасной uart_tx
  • SERIALx_BAUD 57
  • SERIALx_OPTIONS 7
  • Serialx_protocol 4 или 10 (для yaapu)

DJI FPV OSD (ArduPilot 4.1)

https://ardupilot.org/plane/docs/common-msp-osd- Organview.html

  • OSD_TYPE = 3
  • SERIALx_PROTOCOL = 33
  • Msp_options = 0 (режим ротационного запроса)

Пинио (Пинио)

  • PINIO1, переключатель питания 9Vsw, включен по умолчанию
  • PINIO2, переключатель камеры, C1 включен по умолчанию

# GPIO

  • PA4 PINIO1 OUTPUT GPIO(81) LOW //Выключатель питания панели 9Vsw
  • PB5 PINIO2 ВЫХОД GPIO(82) НИЗКИЙ //Переключатель камеры

# RCX_OPTING: Опция ввода RC

  • 28 эстафета открыта/выключена
  • 34 RELay 2 Open/Уровень
  • 35 RELAY 3 OPEN/Уровень
  • 36 RELay 4 открыта/выключена

Например

  • RELAY_PIN 81 //9Vsw GPIO
  • RC7_OPTION 28 // RELAY ON/OFF, используйте CH7 передатчика для управления/ВКЛ 10 В/выкл.
  • Relay_pin2 82 // переключатель камеры gpio
  • RC8_OPTION 34 //Реле 2 вкл./выкл., используйте канал 8 передатчика для управления высоким/низким уровнем площадки PB5.

Когда значение вспомогательного переключателя превышает 1800, функция конфигурации будет запускается.Когда значение ниже 1200, оно будет отключено.

Используйте первоначальную настройку планировщика миссии>> Mandatory Hardware>>Экран радиокакалибровки проверяет, когда переключатель находится в плоских и низких значениях PWM с высоким уровнем уровня и низким уровнем мощности от передатчика.Если вы не поднимаетесь выше 1800 или ниже 1200, лучше всего отрегулировать конечную точку сервопривода в передатке.







  • F405-WTEПредварительно установился для QCINAV fw 4.1.0
  • Загрузите прошивку INAV 4.1.x с нашего веб -сайта.цельMATEKF405TE_SDОн не указан в конфигурации INAV 4.xx и будет поддерживаться INAV5.0.
  • ESP8285ExpressLRS fw 2.x Привязывающие фразы «123456», если используются традиционные программы привязки, приемник никогда не будет входить в режим привязки.Он должен мигать без обязательной фразы для традиционной привязки или мигать с вашей обязательной фразой.
  • Ardupilot FW, настройкиLOG_BACKEND_TYPE = 1 (файл)Используется для записи журнала SD -карты
