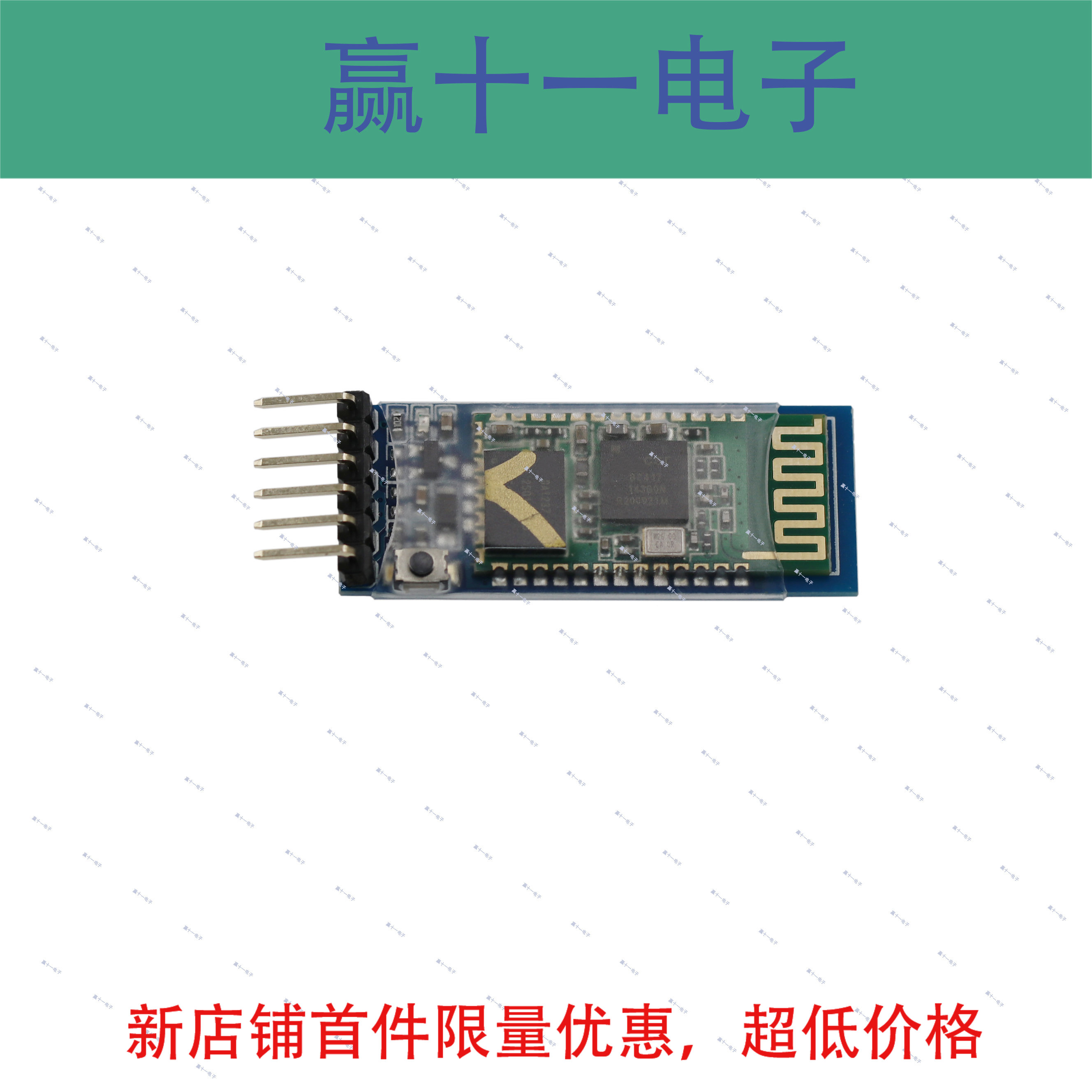

Встроенный модуль Bluetooth HC-05 с базовой платой, беспроводной последовательный порт, прозрачная связь, совместимость
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
- Оригинальная версия
| Цвет: | Совместимая версия, Оригинальная версия |
Неупаковано
Продукт предназначен только для домашнего.
Загрузка данных:http://pan.baidu.com/s/1o6BiNDS
1.1 Небольшой здравый смысл (очень важно):
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельно спонтанное: когда нормальное общение, RXD подключает TXD других устройств, поэтому, если вы хотите получить данные, отправленные самостоятельно, как следует из названия, то есть вы получаете свои собственные данные, то есть ваш собственный TXD непосредственно подключено к RXD, который используется для проверки отправки и получения самого себя, является ли она нормальной, является быстрым и простым методом испытаний. Когда возникает проблема, сначала проведите тест, чтобы определить, сбой ли продукт.Также известен как тест кольца.
1.2 Логика уровня:
Уровень TTL: обычно данные указывают двоичный файл, указывает, что+5V эквивалентен логике"1", 0 В эквивалентен логике"0", Называемой системой сигналов TTL, которая является положительной логикой
RS232 Уровень: используйте от -12V до -3V, эквивалентно логике"0",+3v до+12v логический уровень, эквивалентный логике"1"Это негативно
1.3 Характеристики продукта:
1. Модуль Core использует HC-05 из модуля. Ведущий интерфейс включает в себя VCC, GND, TXD, RXD, контакты с ключами, состояние соединения Bluetooth.
2. Светодиод Указывает состояние соединения Bluetooth. Флэша указывает на то, что нет соединения Bluetooth. Медленная вспышка указывает, что вход в режим AT, Double Flash указывает на то, что Bluetooth подключена и открыта порт
3. Анти -Counter -Connecting Diode с нижней пластиной, с 3,3 В LDO, входным напряжением 3.6 ~ 6 В, ток составляет около 30 мА, когда не пары, около 10 мА после спаривания, а входное напряжение запрещено более 7 В!
4. Уровень интерфейса составляет 3,3 В, что может непосредственно подключить различные одно -хип -микрокомпьютерные аппараты (51, AVR, PIC, ARM, MSP430 и т. Д.). Однопроизводительный аппарат 5V также может быть подключен непосредственно без MAX232 и не может пройти MAX232 !
5. Допустимое расстояние от открытого пространства составляет 10 метров (уровень мощности - класс 2), что также возможно превышать 10 метров, но качество подключения этого расстояния гарантируется
6. После сопряжения его можно использовать как полнодуплексный последовательный порт без знания какого-либо протокола Bluetooth. Он поддерживает 8 бит данных, 1 стоповый бит и может устанавливать формат связи для проверки четности. Это также широко используемый формат связи, который не поддерживает другие форматы.
7. Вы можете установить информацию о параметрах и запросе, потянув командный режим AT, потянув 34 фута
8. Небольшой объем (3,57 см*1,52 см), производство заводского патча для обеспечения качества патча.И установите прозрачную трубку с тепловой усадкой, красивую пылепроницаемость и обладает определенной антистатической способностью.
9. Вы можете переключиться на хост или из режима машины через команду AT. Вы можете подключиться к указанному устройству через команду AT
10. Поддержка стандартной скорости передачи между 4800BPS ~ 1382400BPS
1.4 Использование продукта:
После спаривания вам нужно использовать только в качестве последовательного порта с фиксированной скоростью передачи, так что если вы используете «Фиксированную скорость передачи данных, 8 -бит -позиция данных, отсутствие протяженной проверки». Оборудование формата связи может напрямую заменить исходный провод последовательный порт, и вам не нужно изменять программу.Такие как сбор данных, интеллектуальный автомобиль, последовательный порт принтер, контроль экрана на открытом воздухе и т. Д.
Используйте его с компьютером: подходит для компьютера и устройства для связи через последовательный порт Bluetooth, метод использования такой же, как и последовательный порт
Использовать с мобильными телефонами: подходит для мобильных телефонов и устройства для связи через последовательные порты Bluetooth, метод использования такой же, как последовательный порт
Играйте с хостом Bluetooth: он подходит для двух устройств, чтобы общаться непосредственно через последовательный порт Bluetooth, такой как однопроизводительный микрокомпьютер и однопроизводительный микрокомпьютер, проводной последовательный порт и одноподобный аппарат и т. Д. такой же, как последовательный порт
Измените использование:
Преобразование скорости гончара, поскольку получение и отправку терминалов могут выбрать свои соответствующие скорости гончара, а когда количество данных невелико, его можно использовать в качестве устройства для преобразования скорости готтера.
