Основано на одноэффективном микрокомпьютере STC15.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

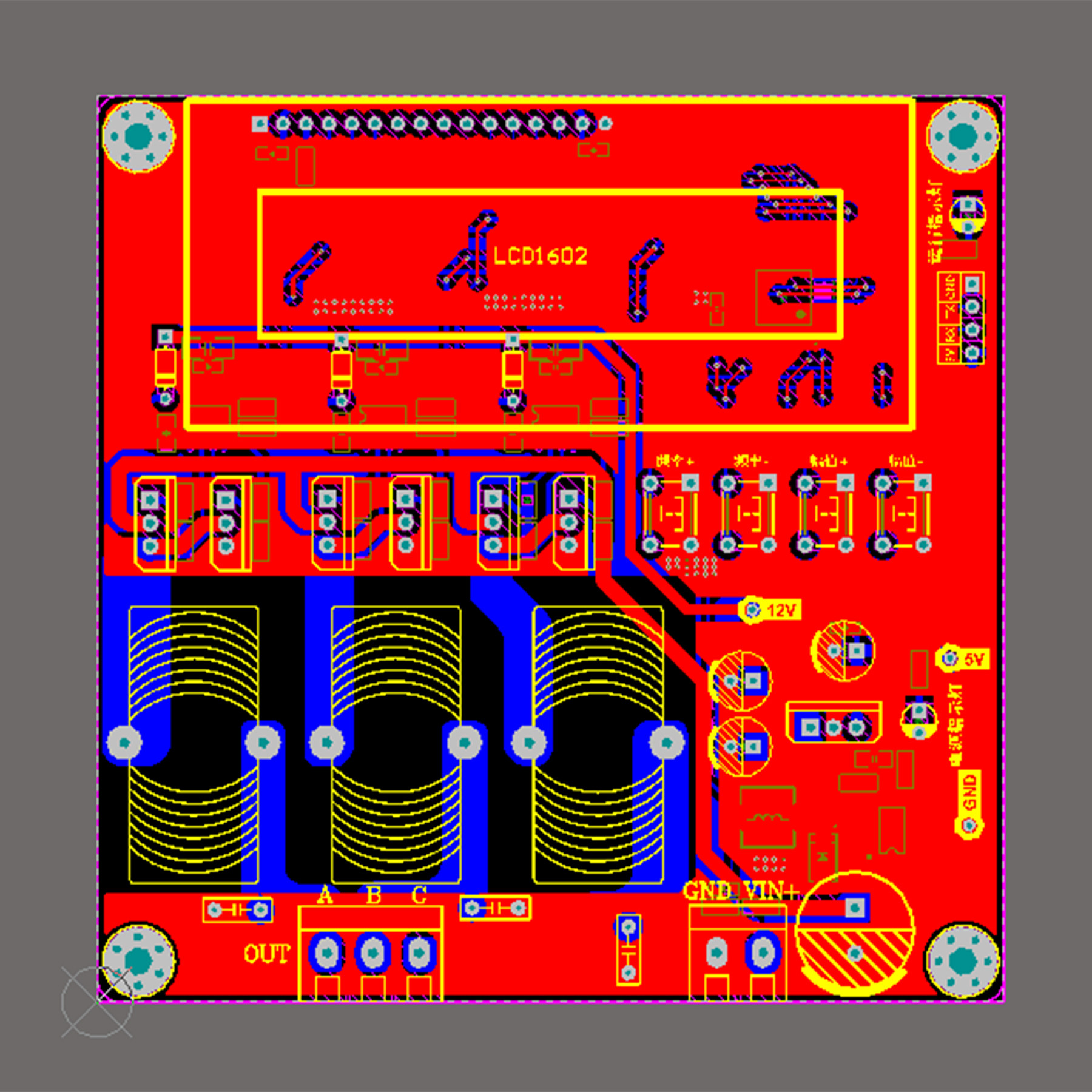

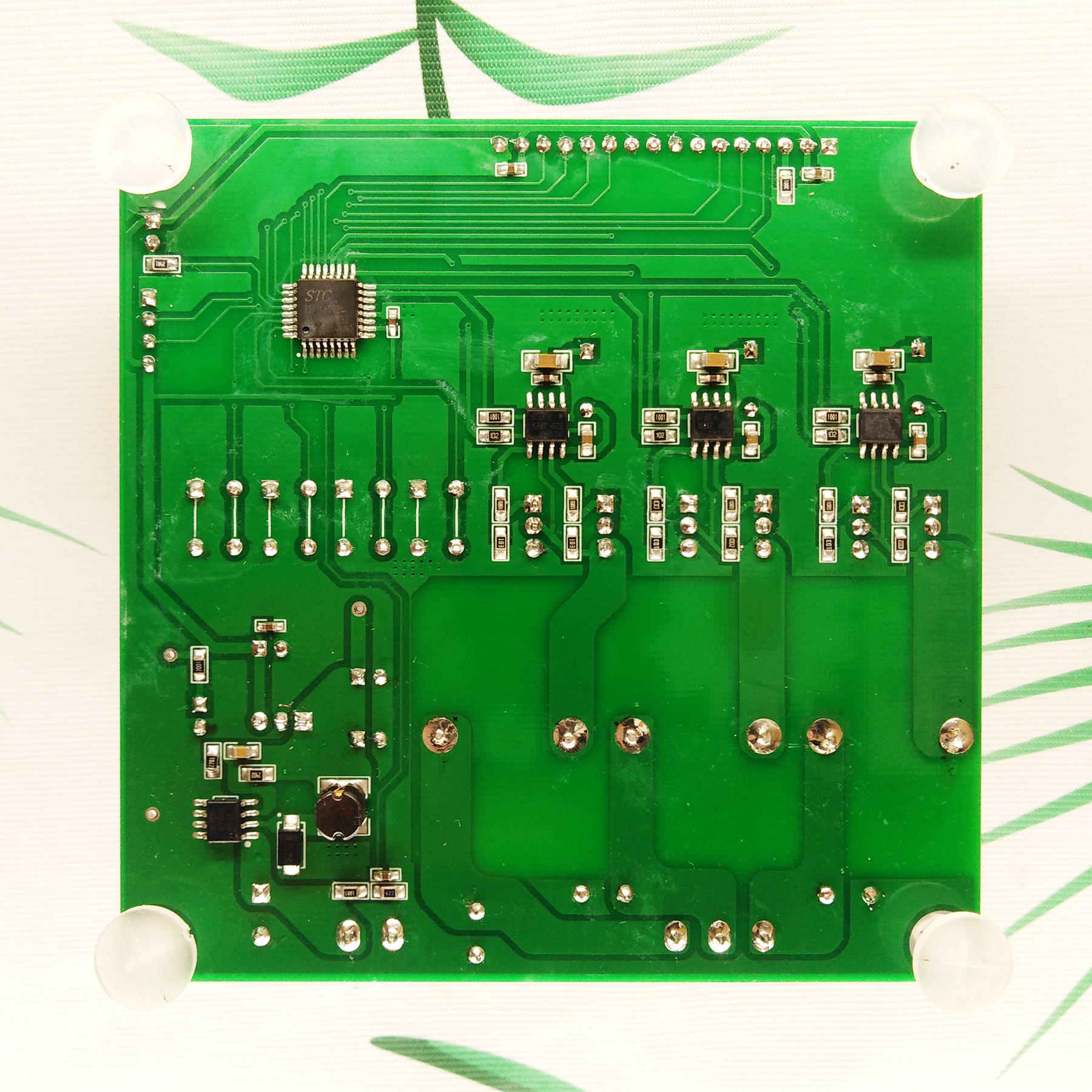

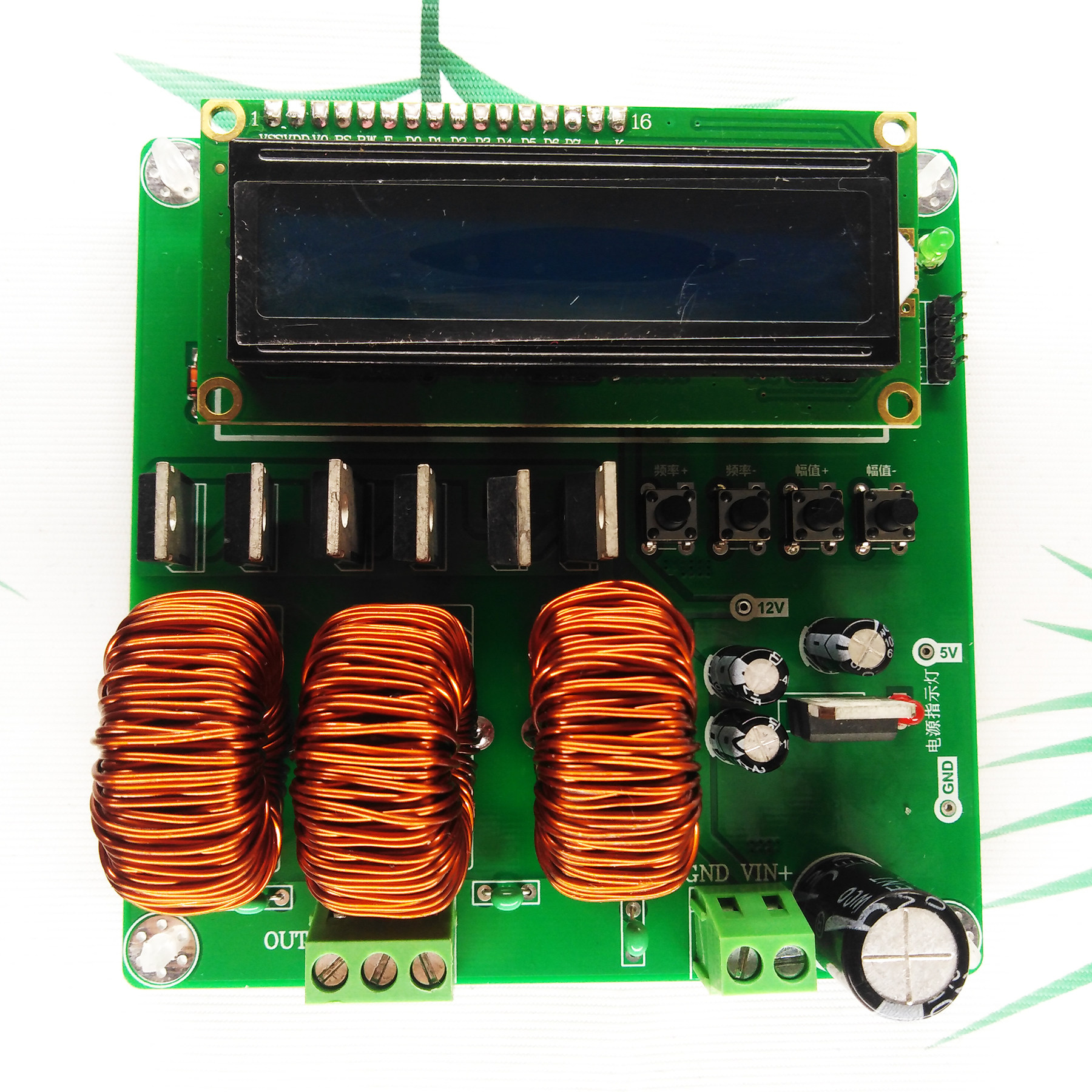

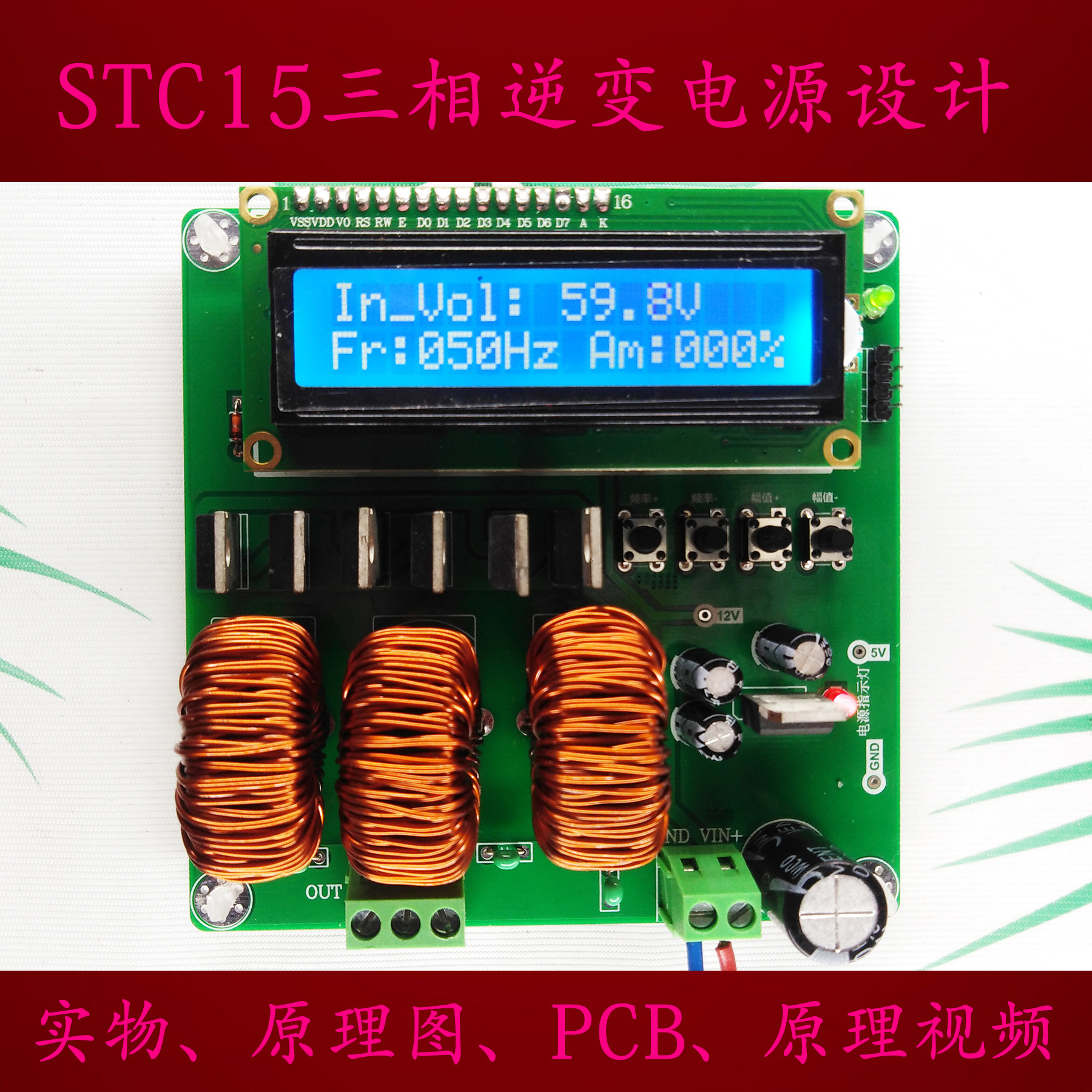

Этот продукт независимо разработан компанией Red Wolf Electronics. Вся система состоит из модуля вспомогательного источника питания, модуля дисплея LCD1602, системы микроконтроллера STC15F2K60S2, драйвера IR2104, трехфазного полного моста, LC-фильтра, кнопок настройки и т. д. Максимальное входное напряжение системы составляет 60 В постоянного тока.
Принцип инверсии: Однокристальный микрокомпьютер SPWM управляет H-мостом + LC-фильтр;
Метод корректировки: Четырехкнопочная регулировка (увеличение частоты, уменьшение частоты, увеличение амплитуды, уменьшение амплитуды);
Диапазон регулировки частоты: 10 Гц, 20 Гц, 30 Гц, 40 Гц, 50 Гц, 60 Гц, 70 Гц, 80 Гц, 90 Гц, 100 Гц;
Диапазон регулировки амплитуды:1/10, 2/10, 3/10, 4/10, 5/10, 6/10, 7/10, 8/10, 9/10, 10/10;
Максимальный выходной ток: 2а;
Диапазон входного напряжения: 14–60 В постоянного тока (постоянный ток);
Диапазон выходного напряжения:±14-±60 В;
всесторонний:Купите этот товар,Предоставить электронную версию принципиальной схемы и печатной платы в формате PDF., исходный код. А также подробные видеоролики с пояснениями принципов и видеороликами с пояснениями к программам.
Счет -фактура: Любой, кто делает покупки в этом магазине, вы можете выпустить электронный общий билет на более чем 100 юаней, а налог в 3% взимается за выдачу счета.

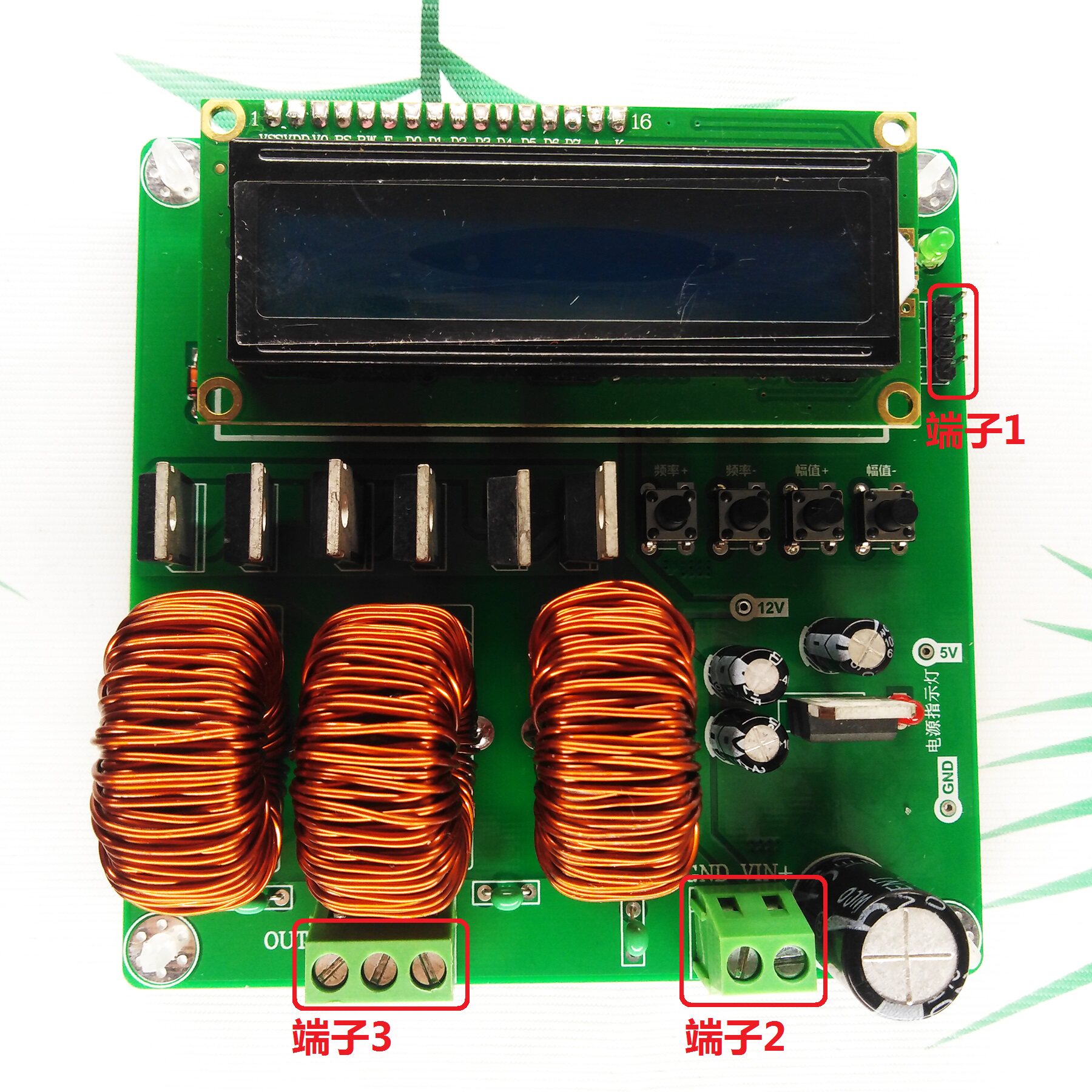

Терминал 1: терминал загрузки программы, сверху вниз: GND-TX-RX-5V.
Клемма 2: входная клемма постоянного тока, диапазон входного напряжения 14–60 В.
Клемма 3: Выходная клемма трехфазного синусоидального переменного тока, соответствующая трем фазам A-B-C соответственно.
1,Особая функция
Максимальное входное напряжение составляет до 60 В, а изменения функций можно настроить!
2. Предоставить исходную информацию о разработке и дизайне.
Предоставляется полный набор схем в формате PDF, печатная плата и исходный код модуля!Также есть видеоролики, объясняющие принципы и процедуры, чтобы вы могли применить полученные знания!

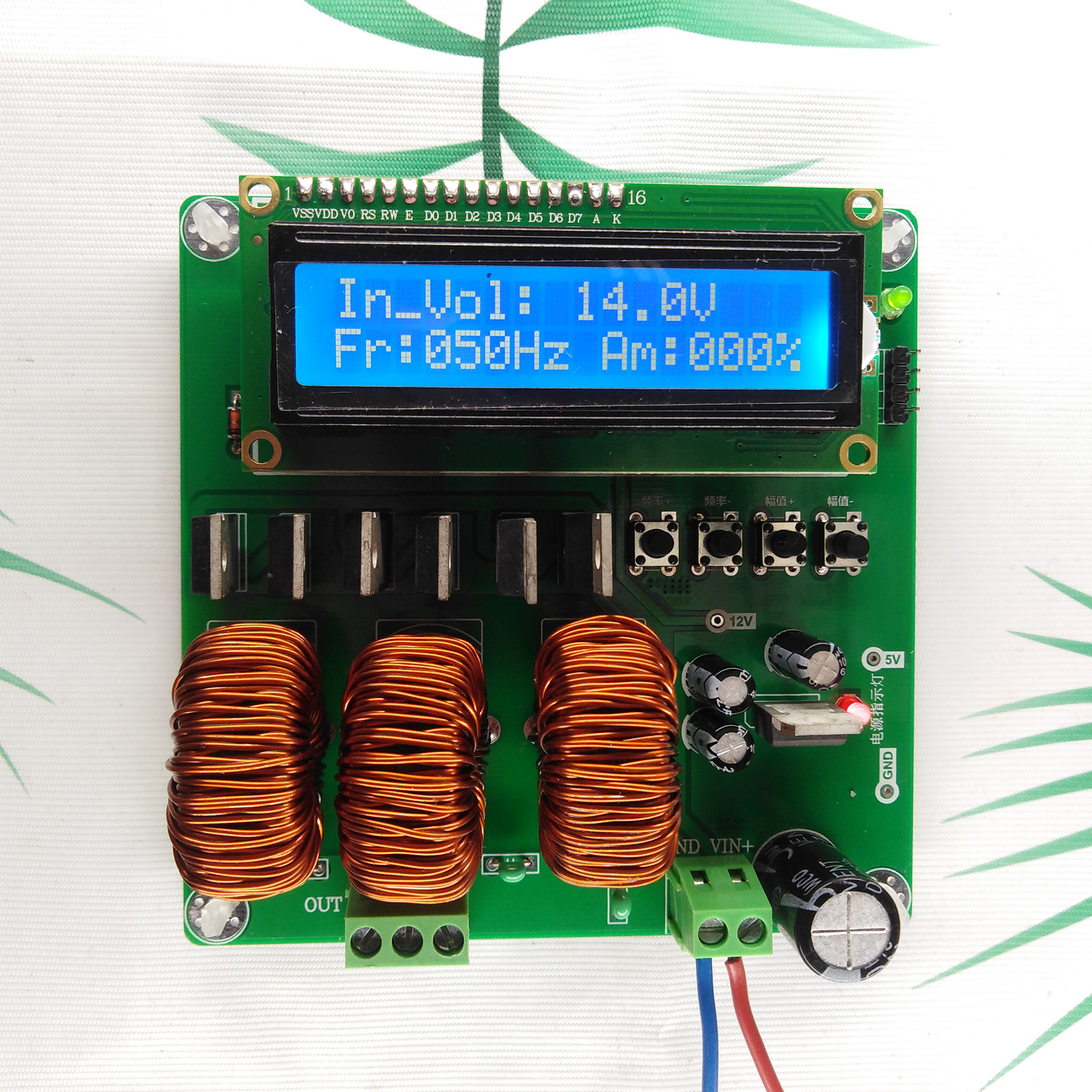

В это время входное напряжение составляет 14 В. При первоначальном включении частота по умолчанию составляет 50 Гц, а выходная амплитуда по умолчанию равна 0. Нажимайте кнопки сложения и вычитания частоты, чтобы складывать и вычитать частоту выходной синусоидальной волны;нажмите кнопки сложения и вычитания амплитуды, чтобы сложить и вычесть амплитуду выходной синусоидальной волны.

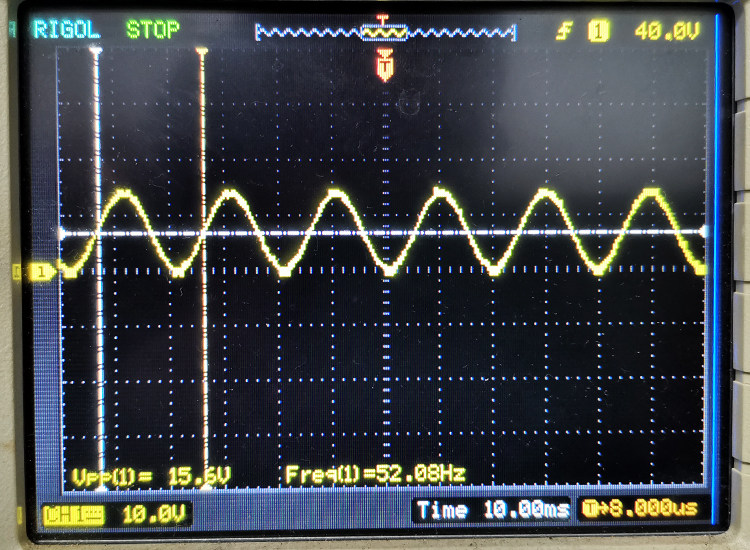

В это время входное напряжение составляет 14 В, а выходная частота — 50 Гц.

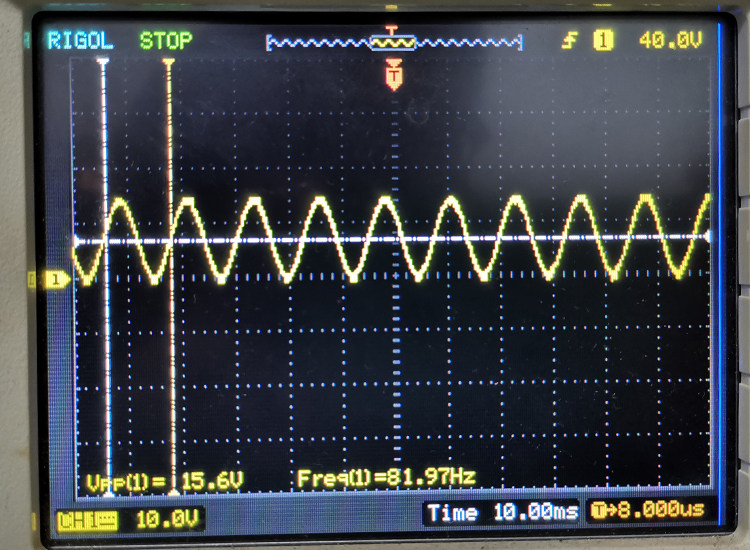

В это время входное напряжение составляет 14 В, а выходная частота — 80 Гц.

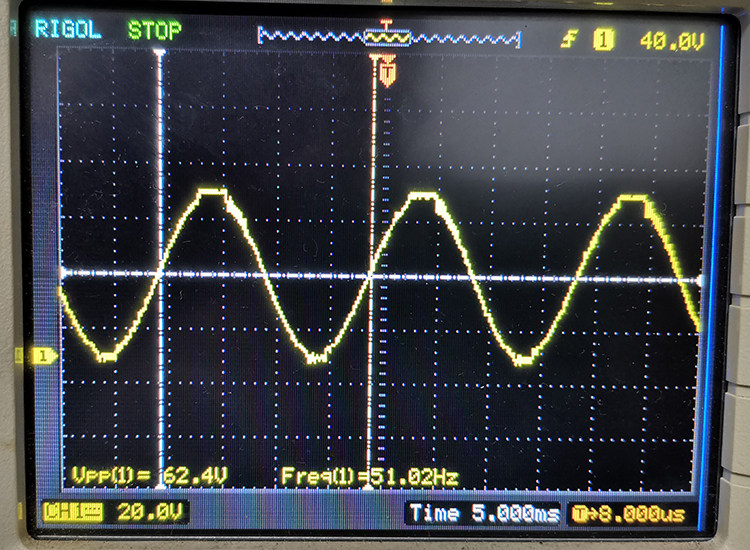

В это время входное напряжение составляет 60 В, а выходная частота — 50 Гц.

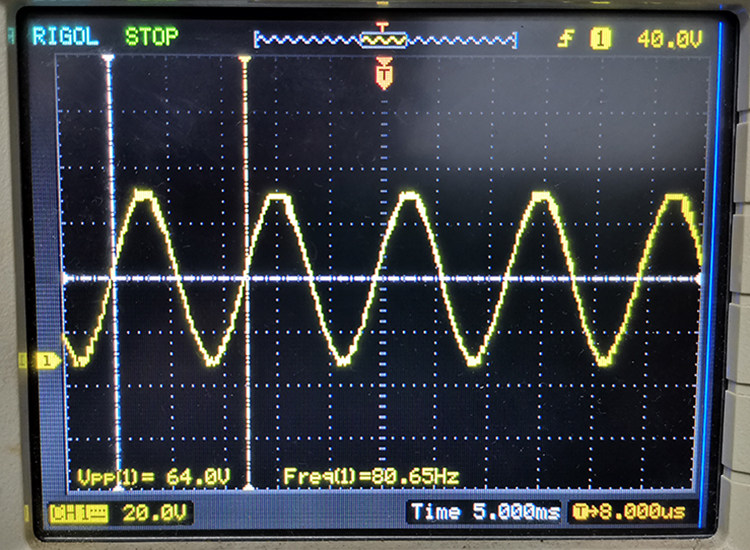

В это время входное напряжение составляет 60 В, а выходная частота — 80 Гц.
