Новый простые металлоискательные детектора Электронный производственный комплект DIY Detector Detector Plate
Цена: 106-148руб. (¥5)
Артикул: 658988642003
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товараПродавец:信德佳电子科技有限公司
Рейтинг:
Всего отзывов:0
Положительных:0
Выберите вариацию / цвет
Добавить в корзину
Другие товары этого продавца
¥27.8588руб.
¥4.8102руб.
¥10212руб.
¥4.8102руб.

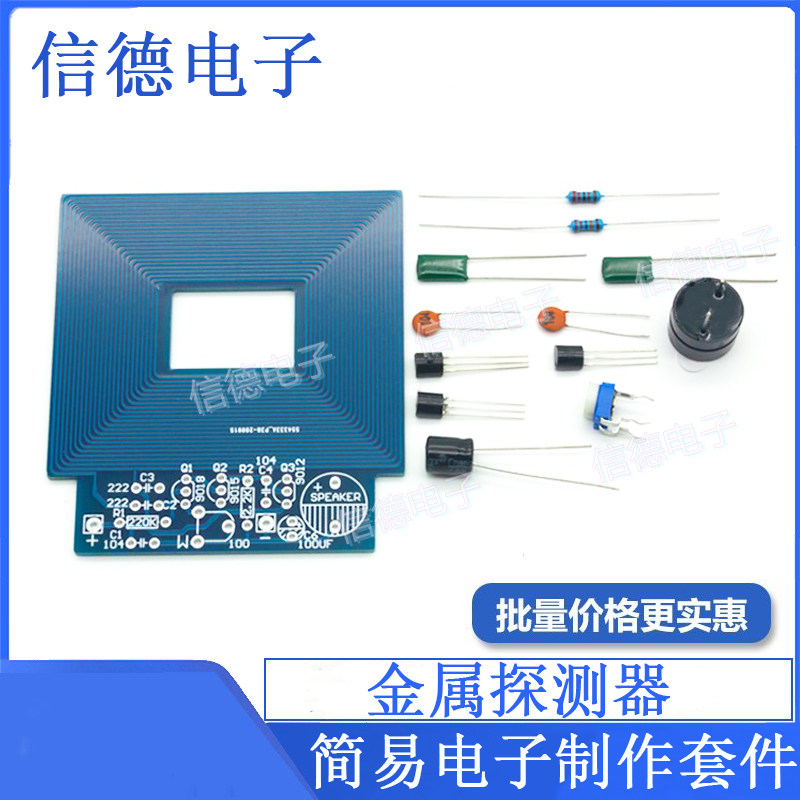

| Цвет: | Комплект «Сделай сам» + коробка для 2-элементных батарей типа АА без крышки, плохо приваренная, Комплект «сделай сам» (схемная плата + еще не припаянные компоненты), Металлоискатель сварной |

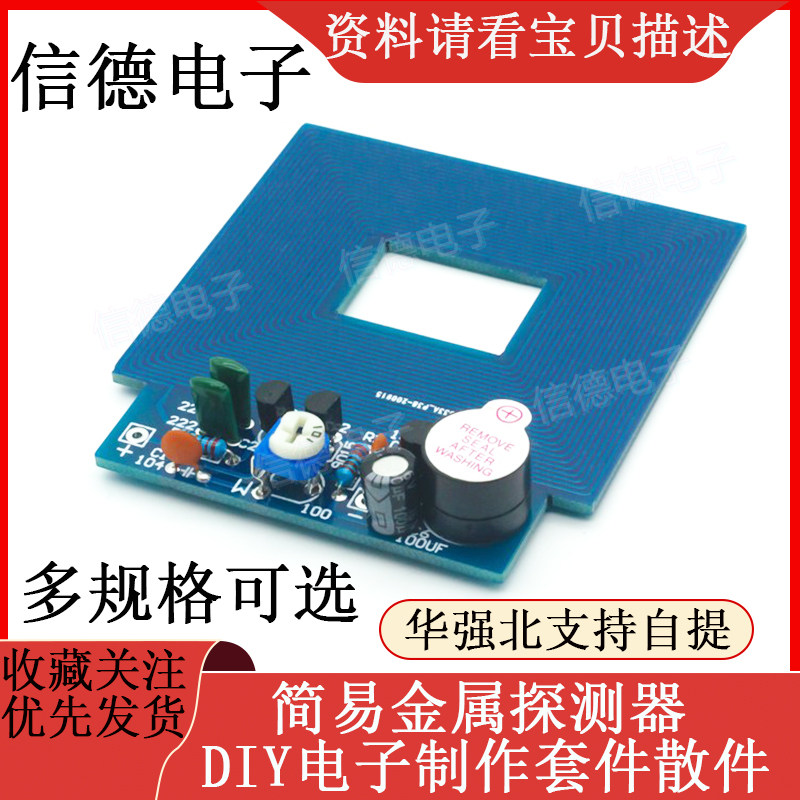

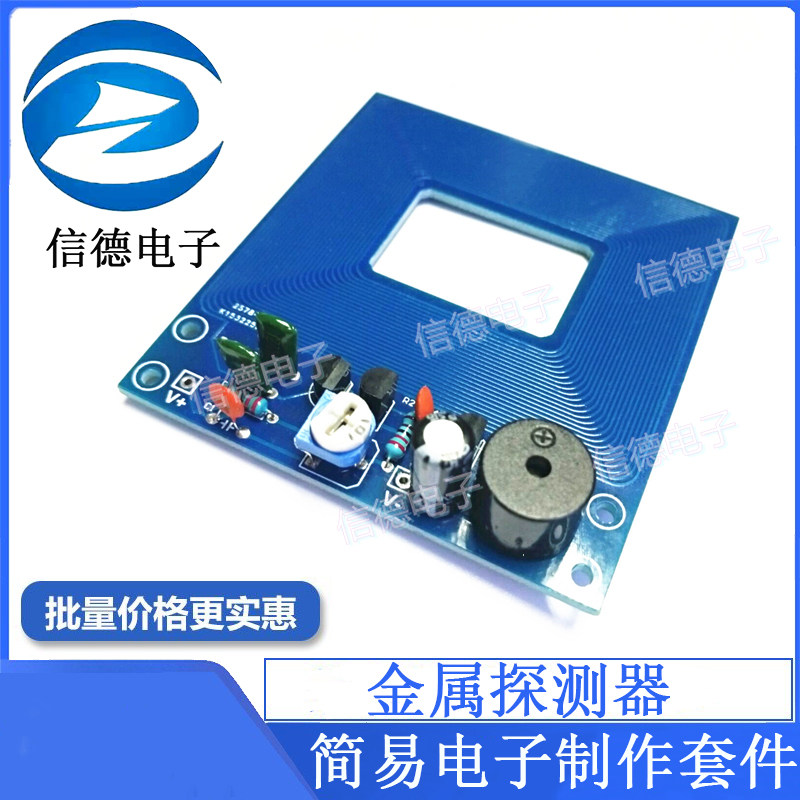

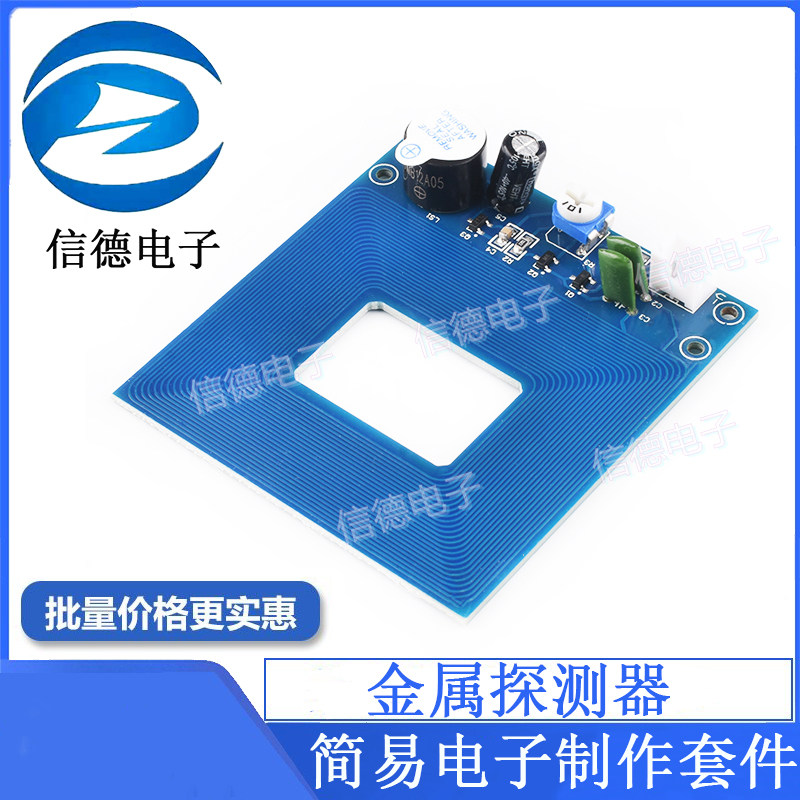

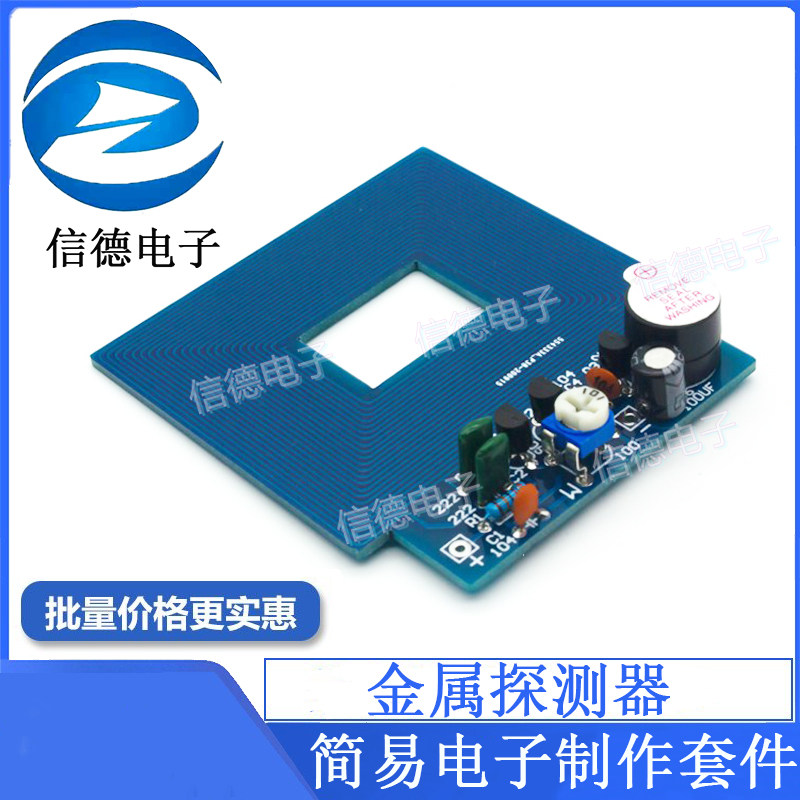

Новая плата простая набор для детектора металлов
Параметры комплекта:
Напряжение питания:3-5 В;
Габаритные размеры:66*61 мм;
Детектив Расстояние:5 см;
Специальное напоминание: этот набор позиционируется как электронный учебный набор, который в основном используется для соединения принципов сварки, обучения и работы. Он не может по -настоящему обнаружить сокровища. Индукционное расстояние находится в пределах 5 см.
Этот продукт является сварной массой, и он требует небольших электронных знаний и навыков сварки. Не стреляйте в новичков. Там нет технической поддержки. Не заменяйте его после сварки!Пересечение
Принципиальная диаграмма:
Q1, L1, L2, C2, C3, R1 и W образуют высокочастотную колеблющуюся цепь, которая регулирует потенциометр W, который может изменить усиление уровня колебания и сделать генератор в критическом колебании, что означает, что генератор вибрируется.Q2, Q3 образует цепь обнаружения. Когда цепь является нормальным колебанием, когда напряжение переменного тока колебания превышает 0,6 В, Q2 будет занимать короткий цикл C4 в течение отрицательной полунедельной. Ток вихря генерирует в металлическом проводнике, который, который будет Увеличивает потерю энергии в цепи, ослабляет положительную обратную связь, колебание колебания в критическом состоянии ослабляется, а минимальная энергия, необходимая для колебания, не может поддерживать вибрацию. Зарядка, Q3 Drive, наталкивая пчеловод.Согласно звуку, вы можете определить, есть ли металлические объекты под катушкой обнаружения.
Согласно этому принципу, эта схема может эффективно изменить его в переключатель закрытия для управления полом лифта.(Многие случаи не подходят для фотоэлектрического переключения, потому что из -за влияния пыли окружающей среды он заблокирует светящиеся устройства и устройство.)
Использование принципа национального детектора металловПример 1:Если вы хотите обнаружить, проезжают ли автомобили, проезжающие на дороге, так как автомобильное шасси составляет 0,5 метра или более от тротуара, а цемент похоронит глубину 5-10 см, поэтому катушка диаметром 1 метра на земле может быть стабильным, точным, надежным и надежным обнаружение того, существуют ли автомобили выше, что очень практично в статистике дорожного движения и парковке.
Принципы национального детектора металловПример использования 2:Каждый этаж контроллера лифта должен быть датчиком, чтобы определить, достигает ли лифт в положении остановки. Если используется механический маршрутный переключатель, будет составлен коэффициенты жизни и надежности. Таким образом, лучший способ установить металлический детектор, который, который будет Определяет разрыв схемы в зависимости от того, доступен ли металл.Это будет иметь высокую практическую ценность во многих оборудовании и машинах.
1. Двойная проводка, жестяные прокладки и сварочные прокладки нелегко упасть;
2. Он не подвержен изгибе (ссылаясь на изгиб, вызванные нечеловеческими ресурсами). Плохие тарелки будут производить со временем и окружающей средой.
изгиб.
3. Импеданс более стабильный и надежный
Метод отладки после сварки:
Эта машина L1 и L2 используют провода медной кожи на печатной плате, чтобы сформировать индуктивность. Нет необходимости делать индуктивность сами по себе. Она простой, а уровень успеха чрезвычайно высок!Схема использовала только более десяти компонентов. Пока установка верна, она обычно может работать нормально.После установки подключите источник питания, отрегулируйте потенциометр до тех пор, пока питание не будет звучать (не близко к металлу), и используйте антенну печатной платы, чтобы приблизиться к металлу. В настоящее время вы должны говорить. Потенциометр настроен немного немного Вернитесь в небольшом направлении по часовой стрелке, пока он не удовлетворит требования.
Смотрите проблему:
После мощности -он это связано с тем, что предыдущий уровень колебаний не имеет вибрации. Вполне возможно, что сопротивление, триод и другие компоненты неверны, или есть короткое окружение или открытие катушки круговой платы. Пожалуйста, проверьте ее тщательно с увеличительное стекло.Кроме того, множественного усиления Q2 недостаточно, чтобы сделать прерывание уровня Q3.
