Модуль USB-последовательный порт. Модуль CP2102. Загрузчик USB-TTL STC. UART. Несколько спецификаций опционально.
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара

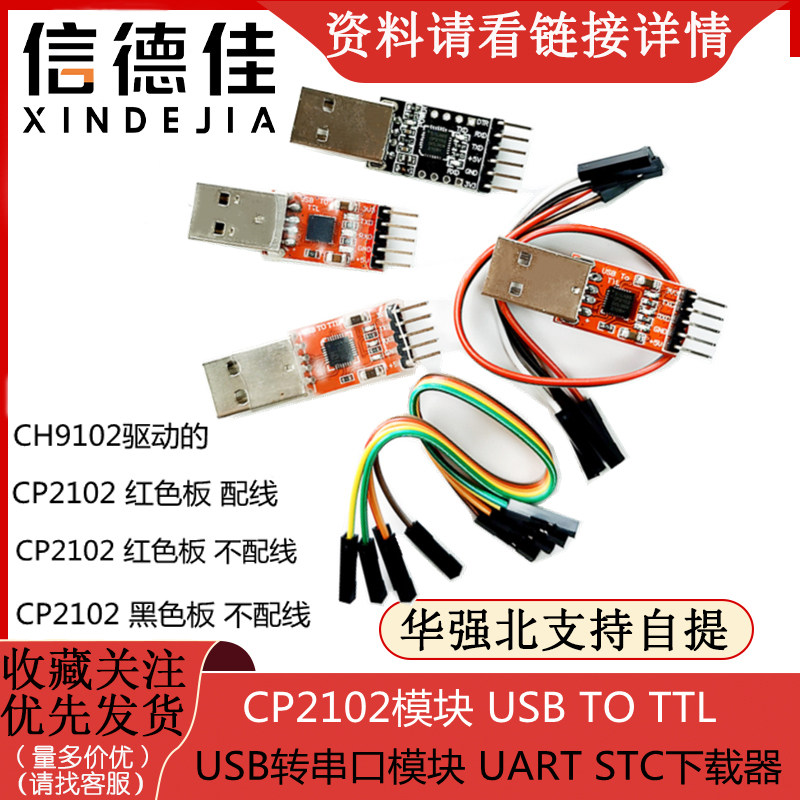

| Цвет: | Проводка красной платы CP2102, CP2102 красная плата без проводки, CH9102 с приводом, Черная плата CP2102 без проводки |

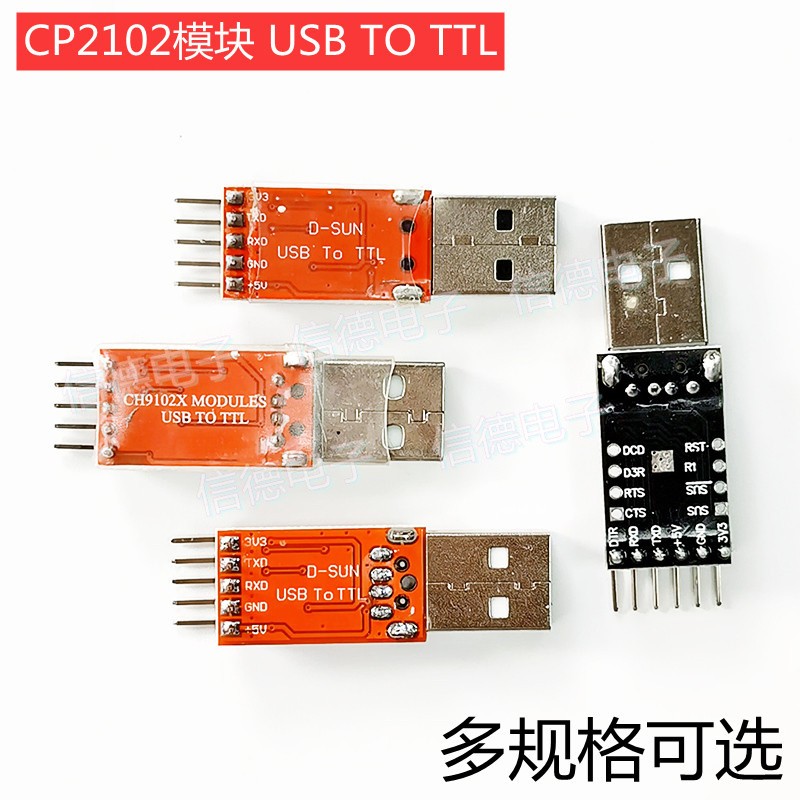

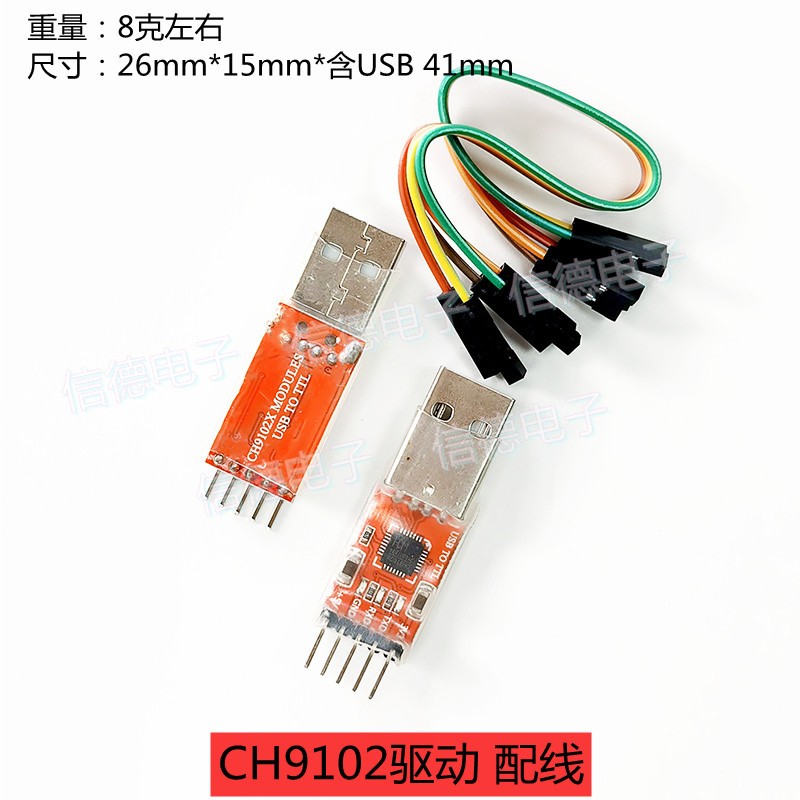

CH9102 с приводом:
Адрес загрузки драйвера :
http://www.wch.cn/downloads/file/315.html?time=2021-03-04%2012:28:52&code=qRhMxSjvpiBJiSY5VqdGv93dN7FlS2jJHaWIL5S0
Пожалуйста, скопируйте и загрузите информацию самостоятельно:
Http: // пластинка.&uk=322357029
Модуль CP2102 (черная плата):
Скачать https://pan.baidu.com/s/1b9ulEQ
Загрузка данных:Водитель, найдите этот адрес, чтобы найти:http://www.xhl.com.cn/cn/productshow/search.aspx?cont=cp210x
Этот загрузчик поддерживает 3.3V и 5VSTC Full SeriesОдиночное сжигание машины
С USB до TTL,USB в цикл PUTФункция, которая может быть использована для обновления USB до TTL электронных продуктов, не влияет на нормальную отладцию последовательной связи!
Максимальная скорость гончара - 115200 идеальная поддержка!Не нужно беспокоиться о сжигании серии STC12, серии STC11 и серии STC15!
Инструкции по точкам:
G: Группа (GND) Подключите одну STC Single -Chip Machine GND
O: Out VCC Подключите одну STC Single -Chip Machine VCC
R: получить (RXD) Подключите одну STC Single -Chip MachineP3.1
T: Send (TXD) Подключите одну STC Single -Chip MachineP3.0

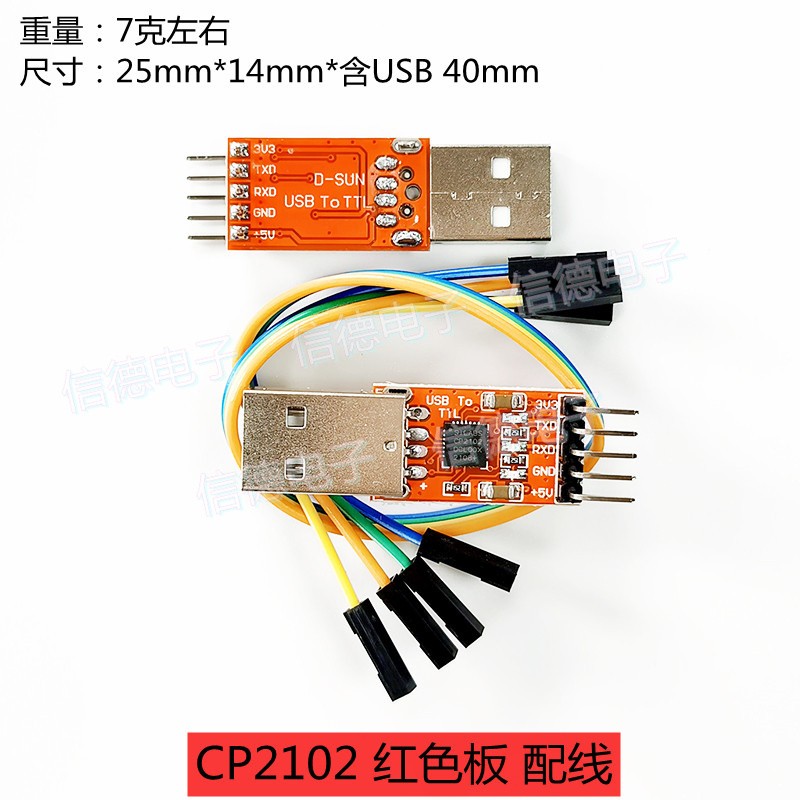

CP2102 Module USB в TTL USB Turning Module UART STC Downloader Mlassing Board
маленькийЗдравый смысл (очень важно):
TXD: Отправьте конец, обычно указывает на то, что это ваш собственный концом. Нормальная связь должна подключить RXD другого устройства.
RXD: приемный конец обычно выражается как собственный приемный конец. Нормальная связь должна подключить TXD другого устройства.
При нормальном общении TXD всегда будет подключать RXD устройства!
Самостоятельный прием и самостоятельная передача: во время нормальной связи RXD подключается к TXD других устройств. Поэтому, если вы хотите получать данные, отправленные самостоятельно, как следует из названия, вы получаете данные, отправленные самостоятельно, то есть ваш собственный TXD напрямую подключается к RXD. Он используется для проверки нормальности его отправки и получения. Это самый быстрый и простой метод тестирования. При возникновении проблемы сначала выполните этот тест, чтобы определить, неисправен ли продукт.Также называется петлевым тестом.
Логика уровня:
Уровень TTL: обычно данные указывают двоичный файл, указывает, что+5V эквивалентен логике"1", 0 В эквивалентен логике"0", Называемой системой сигналов TTL, которая является положительной логикой
RS232 Уровень: используйте от -12V до -3V, эквивалентно логике"0",+3v до+12v логический уровень, эквивалентный логике"1"Это негативно
Описание продукта:
1. Основной чип - CP2102, а виртуальный последовательный порт генерируется после установки
2. USB -электричество, ведущий интерфейс включает 3,3 В(<40 мА),5V, GND, TX, RX, уровень сигнала стопы составляет 3,3 В, положительная логика
3. Индикатор состояния эндорфи, индикатор приема и приема, индикатор состояния после того, как водитель правильно установлен, индикатор отправки и получения будет мигать при передаче. Чем выше скорость передачи, тем ниже яркости.
4. Поддержите скорость передачи.
5. Поддержка формата коммуникации: 1) 5,6,7,8 цифр; 2) Поддержка 1,1,5,2 стоп -биты; 3) нечетный, даже, марка, пространство, нет проверки
6. Поддержка операционной системы: Windows Vista/XP/Server 2003/200, Mac OS-X/OS-9, Linux
7. Голова USB - мужская голова, вы можете напрямую подключиться к порту USB компьютера
8. Компонент патча производится с помощью процесса SMT, а качество стабильно
9. Нет объема головки USB: (мм)
Покупка этого продукта включает в себя следующие аксессуары:
1. Один модуль с тестированием сварки
Примечание. Вы можете использовать STC-ISPV3.94 выше версии для загрузки старой версии серии STC89C (LE) и STC12C (LE) с STC-ISPV3.94 или выше. Вы можете скачать, когда настройка скорости одинакова.<Скопировать в адресную строку браузера>:http://www.mcu-memory.com/datasheet/stc/stc-d4.83/stc-p-d4.83- notup-chinese.exeВы можете распаковать его после загрузки), пожалуйста, посмотрите, что это не драйвер!
Скачать STC Single -Chip Machine Step:TXD получает RXD, RXD -соединение TXD, GND, подключенное к GND, 5V, подключенное к VCC, загрузите его на программное обеспечение, а затем вставьте четыре фута, упомянутые выше, к однополушной машине.(ПРИМЕЧАНИЕ. Один -хип -микрокомпьютер должен иметь самые основные условия труда, включая мощность, сброс и часы! В то же время, одноразовый микрокомпьютер TXD, RXD не должен подключать другие периферийные устройства, включая Max232, не отключает соединение Между модулем и компьютером!)
Примечание:Этот продукт просто позволяет вашему компьютеру иметь еще один последовательный порт, который может общаться с различными последовательными портами, такими как GPS, спутниковый приемник, жесткий диск, модуль Bluetooth и другие связи.Однако способность владельца и время ограничены, и невозможно узнать об использовании каждого устройства, поэтомуИспользование различного оборудования (например, чистка прошивки жестких дисков, обновление прошивки машины и другие услуги -с добавленными значениями) не принадлежит к сервисному диапазону после -сал в этом продукте.Пожалуйста, проверьте инструкции используемого продукта.
Общая проблема:
В: Почему порт конверсии USB не использует сиденья DB9, как ПК?
A: Серийный порт ПК - DB9, уровень, уровень±12V, и это отрицательно. Если вы хотите получить последовательный порт MCU, такой как один чип -машин, вам необходимо добавить серийную схему преобразования последовательного порта, такую как MAX232, чтобы обеспечить совместимый с сигналом уровня с MCU.И USB -переходной порт уже представляет собой сигнал уровня 3,3 В, который может напрямую подключить однов или 3,3 В.Вам нужны только TXD, RXD, GND во время общения.Таким образом, последовательный порт USB может напрямую получать последовательный порт MCU без использования цепей конверсии, таких как MAX232, который удобнее использовать.
В: Нужно ли продукт установить драйвер?
A: Вам нужно ездить, описание предоставило драйверу каждой системы, пожалуйста, загрузите его самостоятельно
В: Предоставляете ли вы схему или диаграмму печатной платы?
A: Извините, никакие схемы и диаграммы печатных платежей не предоставляются.
В: Могу ли я почистить жесткий диск/спутниковый приемник?
A: Этот продукт позволяет вашему компьютеру иметь еще один последовательный порт, и это последовательный порт уровня TTL. Что касается того, какой цели вы используете этот последовательный порт, поскольку существует много устройств последовательных портов, наш магазин не может предоставить соответствующий после -Салс обслуживание, и он не гарантированно будет его использовать. Для этой цели.Если вы получите первое, что получит своего ребенка, пожалуйста, проверьте самостоятельное и спонтанное усыновление.
Q: Как подключить одну -чашечную машину?
A: Мы дали описание одного микрокомпьютера, пожалуйста, посмотрите.
CP2102 Введение:
Одиночный конвертер данных USB UART
-Прообразные USB -трансивер не требует внешнего сопротивления
-Пронированные часы не требует внешнего генератора
-Интегрированный 512 -байтовый eEPROM используется для предоставления места для хранения для номера последовательности кода продукта поставщика номера знака питания и описания продукта.
-Встроенная схема сброса при включении питания.Встроенный регулятор напряжения. Контроллер функций USB с выходом 3,3 В. Соответствует спецификации USB 2.0 на полной скорости (12 Мбит/с).
-Состояния приостановки USB поддерживаются через асинхронную последовательную шину данных (UART) на контактах SUSPEND и RI.
-В все сигналы интерфейса рукопожатия и модем
-Дата Формат Поддержка: Биты данных 8 Стоповые биты 1, 2 Бит четности: нечетная четность, четность, отсутствие четности — скорость передачи данных 300 бит/с 921,6 кбит/с.
Буфер -буфер -512 байтов 512 байт -буфер
-Поис аппаратное обеспечение или рукопожатие x-on/x-off
-Корация статуса события и условия остановки линии
Практическое устройство для драйвера управления
-Т. Это можно использовать с существующим приложением PC COM -порта
-разрешение на выдачу бесплатного авторского права
-Windows 98/Me/2000/XP
-MAC OS-9
-MAC OS
-X-Windows CE
-Nlinux 2.40 или выше версии
Пример приложения
RS-232 Традиционное устройство для обновления USB
-Мато Мобильный USB -интерфейс -кабель
-Pda USB -интерфейс -кабель
-УСБ до серийного адаптера RS-232
Напряжение
-Он -сильное снабжение: от 3,0 В до 3,6 В
-УСБ питания шины: от 4,0 В до 5,25 В
Пакет-28-контактный МЛП (5мм * 5mm)

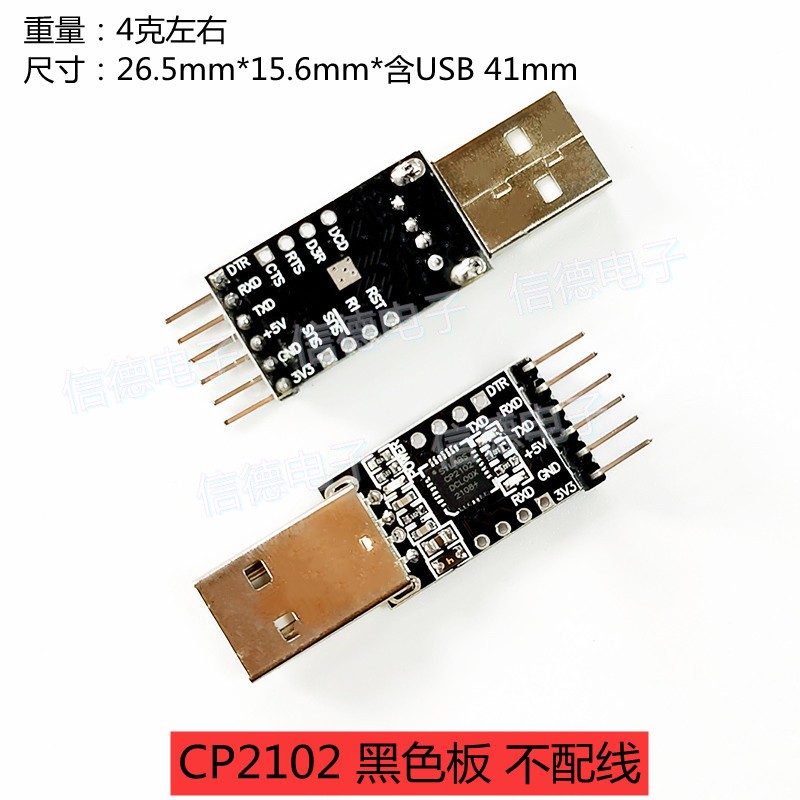

Модуль CP2102 (черная плата)
Параметры модуля:
1.pcb Размер: 26,5 мм*15,6 мм
2. PCB Цвет: черный
3. Вес: 4G
4. Используйте новый чип CP2102
5. Принесите сами -экипаж предохранитель.Когда несчастный случай - короткий замыкание, он может эффективно защитить ваш порт загрузчика и компьютер USB
6. Принесите 3 индикатора: индикатор питания, индикатор получения данных, индикатор отправки данных, состояние работы ясно с первого взгляда
7. Принесите напряжение 3,3 В и 5V
8. Вести все полезные булавки
9. Принесите вывод сигнала сброса, вы можете загрузить программу на материнскую плату Arduino, такую как Promini!
10. Поддерживаемая операционная система:
-Windows 98/Me/2000/XP/7
-MAC OS-9
-MAC OS
-X-Windows CE
-Nlinux 2.40 или выше версии
Список доставки:
1. Проверьте хороший модуль CP2102 (одна антистатическая упаковка мешка)
CP2102 обладает высокой степенью интеграции и имеет встроенный полноскоростной функциональный контроллер USB2.0, USB-трансивер, кварцевый генератор, EEPROM и асинхронную последовательную шину данных (UART). Он поддерживает полнофункциональные сигналы модема без каких-либо внешних USB-устройств. Принцип работы CP2102 аналогичен другим схемам адаптера USB-UART. USB-порт ПК виртуализируется в COM-порт с помощью драйвера для достижения цели расширения.
характеристика
1. Внутренний приемопередатчик USB, внешняя схема не требуется
2. Внутренняя цепь часов, внешняя цепь не требуется
3. Внутренняя цепь сброса электрического сброса
4. Настройка внутреннего напряжения может выходить на напряжение 3,3 В
5. Требования, которые соответствуют спецификации USB2.0
6. SUSPENDING PIN -код поддерживает статус USB
7. Асинхронная шина последовательных данных, совместимая со всеми сигналами интерфейса рукопожатия и модуляции.
8. Поддержанный формат данных - бит данных 8. Остановите бит 1, 2 и цифры проверки
9. Коннотация 512 байтового буфера и буфера для отправки 512 байтов
10. Поддержка аппаратного обеспечения или рукопожатия X-On/x-Off
