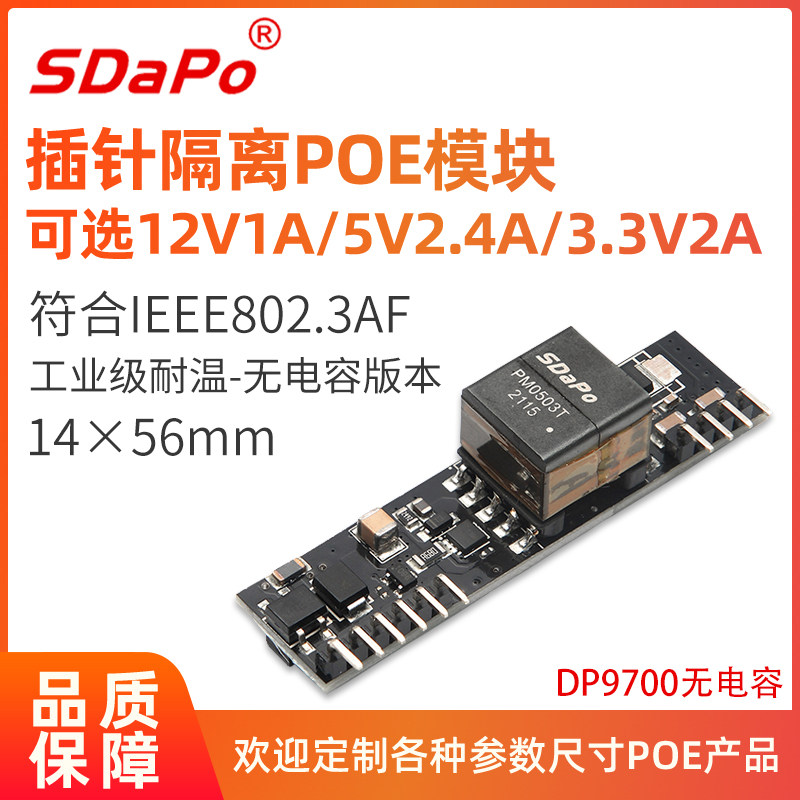

DP9700 -Без версия стыковки AG9700 модуль модуля AG9700 POE National Standard Embedded
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 5v2.4a без емкости, 12V1A без емкости, 3.3V2A не имеет места.Требуемый заказ, 24V0.5a без конденсатора |
DP9700 без конденсатора версии PIN для прикрепления стыковки AG9700 модуль модуля POE Nation
Существует 12V1A / 5V2,4A / 3,3V2A / 24V0,5A.Пожалуйста, проконсультируйтесь с инвентарем.И замечания спецификации
DESCRIPTION
13W PD(Powered Device) Integrated Module (Isolation Type)
FEATURES
EEE802.3af compliant.
Low cost.
Поддержите приложения POE в обоих средах Fast / Gigabit Ethernet.
Support wide input voltage range 37Vdc to 57Vdc.
Thermal cut off.
Short circuit protection.
Over current protection
High DC/DC converting efficiency.
Менее внешний компонент один выходной конденсатор.
Isolation level 1.5KVrms.
Enhanced surge protection
Интернет -сборка в 2 -канальных мостовых выпрямителях
Product List
Part Number | Nominal Output Voltage / Current | Maximum Output Power | Nominal Input Voltage | Marking |
DP9705 | 5.1Vdc / 2.4A | 13W @ 25°C | 48Vdc | DP9705 |
DP9712 | 12.1Vdc / 1.1A | 13W @ 25°C | 48Vdc | DP9712 |
DP9703 | 3.3Vdc/2A | 6.6W @ 25°C | 48Vdc | DP9703 |
PIN ASSIGNMENT
Pin | Name | Description |
1 | VA1 | RX Input (1). Центр трансформатора, подключенного к булавкам 1& 2 of the RJ45 Разъем (RX) -TT не чувствителен к полярности. |
2 | VA2 | TX Input (2). Центральный кран трансформатора, подключенный к булавкам 3& 6 of the RJ45 Разъем (TX) -It не чувствителен к полярности. |
3 | VB1 | Direct Input (1). to pin 4&5 из разъема RJ45 -он не чувствителен к полярности. |
4 | VB2 | Direct Input (2)Полем to pin 7&8 из разъема RJ45 -он не чувствителен к полярности. |
5,6 | NC | No Connection |
7 | -VDC | DC Return. Этот штифт является возвратным путем для выхода +VDC. |
8 | +VDC | DC Output. Это подтверждает регулируемый выход из преобразователя DC/DC. |
9,10 | NC | No Connection |
ELECTRICAL SPECIFICATIONS
No | Item | Specification | Comment |
1 | Input Voltage | 44~57V |
|
2 | Output Voltage | 12.1V Typ. | DP9712 |
5.1V Typ. | DP9705 | ||
3.3V Typ. | DP9703 | ||
3 | Output Current (Vin=56V) | 1.3A Max. | DP9712 |
3A Max. | DP9705 | ||
4 | Line Regulation | 5% |
|
5 | Load Regulation | 5% |
|
6 | Ripple& Noise | 200mVp-p max. |
|
7 | Efficiency | 88% max. | DP9712 |
84% max | DP9705 | ||
80% max | DP9703 | ||
8 | Input to Output Isolation | 1.5 KV |
|
9 | Type of DC/DC Converter | Flyback Type |
|
10 | Operating Temperature | -40 ~ +85 ℃ |
|
