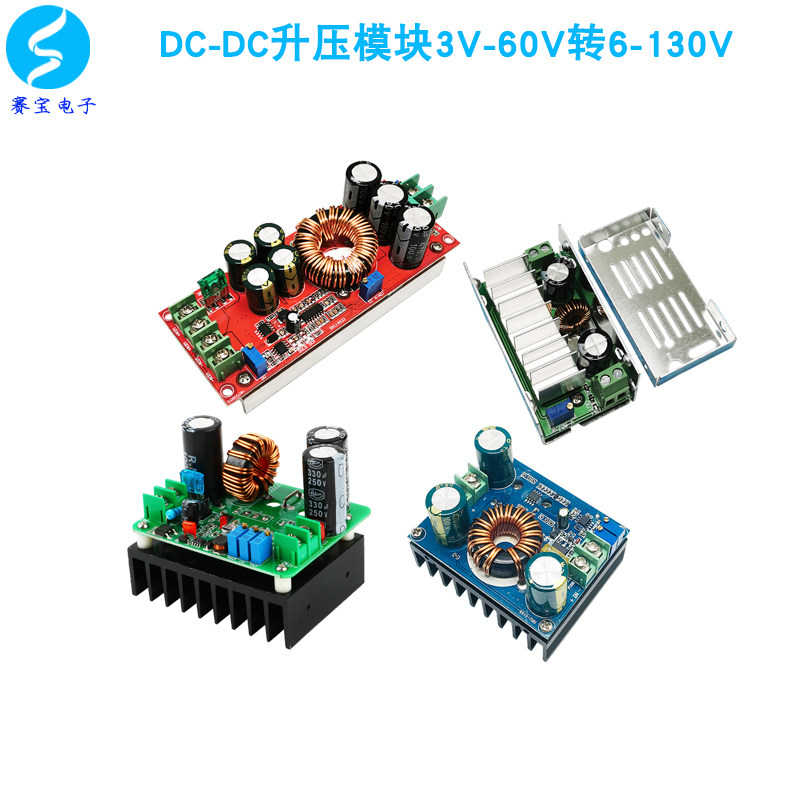

Модуль с зарядкой, 3v, 9v, 12v, 48v, 60v, 35v, 72v, 96v, 120v
Вес товара: ~0.7 кг. Указан усредненный вес, который может отличаться от фактического. Не включен в цену, оплачивается при получении.
Описание товара
| Цвет: | 3-35v, 5-35v, 6-35v, 6-55v, 8-32v, 9-46v, 12-32v, 12-46v, 12-40v, 12-60v, 12-60v, 12-80v, 9-60v, 12-80v, 8-36v, 12-80v, 10-60v, 12-80v, 10-60v, 13-90v, 8-60v, 12-130v |
Описание продукта:
В детали дисплея используется более продвинутый микропроцессор измерителя напряжения, а в части напряжения используется оригинальный контроллер напряжения напряжения США. Используя неформальное сопротивление мосфету MOSFET для сохранения сопротивления обнаружения тока, эффективность улучшается в максимальной степени. 96,4%.Импортированная высокопроизводительная трубка MOS, большая упаковка, большой ток, высокоэффективность Schutki, ультра -широкая и толстая проводка печатных плат, является гарантией высокой высокой высокой температуры.Ультра -тиховое напряжение работы, когда входное и выходное напряжение может достигать выходной мощности 128 Вт выше 20 В.Специальный питание от долгого переключения.Чипы, используемые в модуле, импортируются с оригинальными, полными материалов, стабильной производительности!
Новая функция преимуществ:
1. Светодиодные рабочие индикаторы, рабочее состояние более интуитивно понятно.
2. Одно -кличное переключение цифровой трубки слегка погашено, а измерение входного выходного напряжения одним щелчком.(Индикатор напряжения пластины "в" зажигает входное напряжение, и «Out» зажигает выходное напряжение).
3. Этот продукт сильно запускается, и список напряжений самостоятельно сам!Там никогда не будет проблемы с точным датчиком напряжения!
Параметры производительности:
1. Входное напряжение: 3 ～ 35 В постоянного тока (примечание: входное напряжение меньше 4 В, а измеритель напряжения пластины сбое).
2. Входной ток: префикс = st1 ns ="Урн: схемы-Microsoft-Com: Office: Smart Tags"9а (макс)
3. Выходное напряжение: 3,5 ～ 35 В.>= Входное напряжение)
4. Выходной ток: 6A (макс).
5. Выходная мощность: 75 Вт, (когда входное выходное напряжение превышает 20 В, оно может достигать 128 Вт)
6. Преобразование эффективности: 96,7%(самый высокий)
7. Выходные линии: 24 мВ (тип)
8. Диапазон напряжения пластины: 4 ~ 40 В, ошибка+-0,1 В.
9. Короткая защита цирки: есть (ограниченное ток 14a).Напоминание: при подключении нагрузки с высокой мощностью, поскольку ток воздействия только что включен, он ограничит защиту от самоотчега. Рекомендуется включить, а затем подключиться к нагрузке.
10. Введите защиту против соединения: нет (если вам нужно ввести большой ток -диод на входе).
11. Long x Wide x Высота = 67*43*12 мм (исключая медные столбцы)
Конкретный метод заключается в следующем:
Шаг 1. Отрегулируйте правильную кнопку"OUT"Индикатор включен."OUT"Индикаторный свет синхронно мерцал, чтобы вы входили в режим калибровки отображения выходного напряжения.
Шаг 2, короткий нажжение (нормальная скорость) Право -клик, добавьте значение напряжения значения напряжения вверх; короткий -уменьшить значение напряжения значения напряжения в одну единицу; потому что значение напряжения единицы составляет менее 0,1 V Минимальный отображение таблицы напряжения до 0,1 В, поэтому вам необходимо нажать 1-5 раз подряд, чтобы увидеть изменение измерителя напряжения на 0,1 В. Таблица конкретного напряжения клавиши в конкретном непрерывном нажатии 0,1 В, в зависимости от На текущем напряжении отображения. Тока отображается напряжение отображения. Чем выше, тем меньше количество движений.
Шаг 3. После регулировки выходного напряжения, долго нажмите правую кнопку правой стороны 2S, а затем выпустите, и вы можете выйти из выходного напряжения, чтобы отобразить режим калибровки.Все настройки параметров автоматически отключены.
Калибровка отображения входного напряжения
шаг1, Отрегулировать правильную кнопку"IN"Индикатор включен, в настоящее время измеритель напряжения отображает входное напряжение; длинное нажатие и правый клик2SПосле вышеизложенного, выпустить, метр напряжения и"IN"Индикатор синхронно мерцал, поэтому вы вводите режим калибровки отображения входного напряжения.
шаг2,3В соответствии с методом калибровки отображения выходного напряжения.
Весь этот модуль оснащен верхней крышкой. Тестовая карта - это то, как он выглядит после открытия верхней крышки.

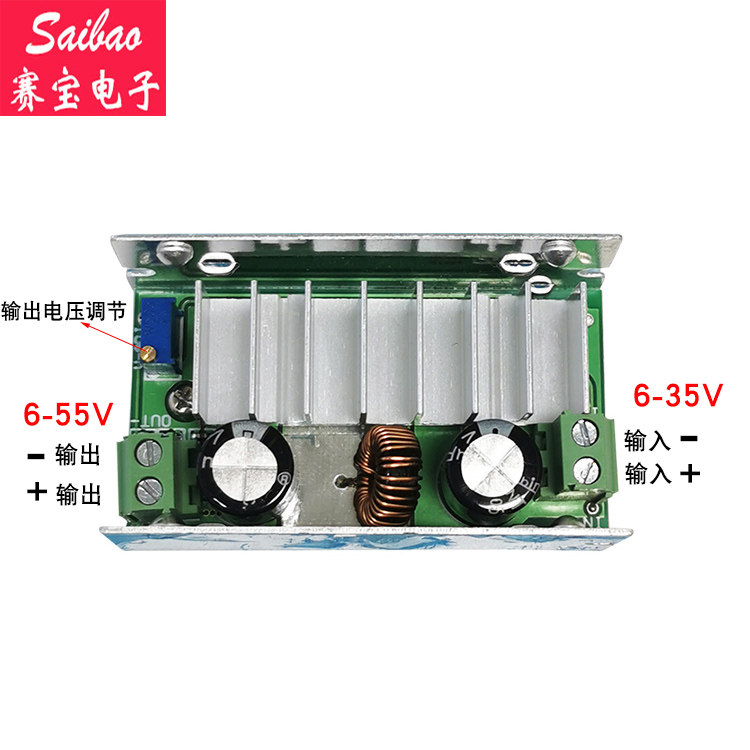

Параметры функции:
1. Входное напряжение: DC 6 ～ 35V
2. Выходное напряжение: DC 6-55V (примечание: эта плата является платой Boost, выходное напряжение может быть больше или равно входному напряжению)
3. Эффективность преобразования: 97,6%(измерено при входе 32 В вывода 45 В/3A, эффективность связана с входным напряжением и выходным напряжением и током)
4. Максимальная входная мощность: 200 Вт (достигает максимальной мощности, когда входное напряжение больше 30 В)
5. Максимальный ток ввода: 10А (пожалуйста, оставьте определенное количество остатков на долгое время)
6. Максимальный выходной ток: 7a (7a (Пожалуйста, оставьте определенное количество отходов на долгое время)
7. Размер модуля: 70x39x32 мм (длинная x ширина x высота)
Характеристики продукта:
Имя модуля:150 Вт модуль бустера
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение:Два входного диапазона напряжения является необязательным (выбор через линию прыжков на задней части печатной платы)
1, 8-16V вход (нанесение для трех строк литийной батареи и 12 В батареи)
2. Вход 10-32V (приложение для широкого диапазона входных напряжений)
Входной ток:16a (максимум) более 8А, укрепите рассеяние тепла
Статический рабочий ток:При 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток увеличится)
Выходное напряжение:9-46V Непрерывная регулировка
Выходной ток:8Макс превышает 4a, пожалуйста, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Выходная мощность:Естественное рассеяние тепла 90 Вт, укрепите рассеяние тепла 150 Вт
Рабочая температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
Частота работы:150KHz
Эффективность конверсии:Самые высокие 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Защита короткого замыкания:Да (введите 15а предохранитель)
Введите защиту против коннекции:Нет, (если вам нужно ввести строку диода)
Метод установки:4 3 -миллиметровые винты
Проводка:ТерминалыотказалсяВыход сварки,Оболочка выводится для сварки.(V-В IS вход, Vout выводится)
Размер модуля:Длиной 60 мм высотой 50 мм высотой 20 мм
Вес: 80G
Размер желудка: длинная x ширина x высота = 8,5 см х 5,8 см х 3,3 см
Характеристики продукта:
Имя модуля:150 Вт модуль бустера
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение: Вход 12-32V (приложение для широкого диапазона входных напряжений)
Входной ток:16a (максимум) более 8А, укрепите рассеяние тепла
Статический рабочий ток:При 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток увеличится)
Выходное напряжение: 12-46V Непрерывная регулировка
Выходной ток:8Макс превышает 4a, пожалуйста, укрепите рассеивание тепла (связано с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Выходная мощность:Естественное рассеяние тепла 90 Вт, укрепите рассеяние тепла 150 Вт
Рабочая температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
Частота работы:150KHz
Эффективность конверсии:Самые высокие 95%(эффективность связана с входным, выходным напряжением, током, разностью напряжения)))
Защита короткого замыкания:Да (введите 15а предохранитель)
Введите защиту против соединения: да
Проводка:ТерминалыотказалсяВыход сварки,Оболочка выводится для сварки.(V-В IS вход, Vout выводится)
Описание продукта:
Этот модуль питания принадлежит к источнику питания усиления, а выходное напряжение всегда должно быть больше, чем равное входному напряжению. Необходимо убедиться, что входная мощность превышает выходную мощность (принцип сохранения энергии) 160 DC -DC Модуль повышения мощности. Регулируемый выход, пиковой выходной ток 10A Поставка алюминиевой схемы схемы высокой эффективности Низкая рябь
Название модуля: нарегулируемый модуль бустера 160 Вт
Модель: ZS-PD9
Тип: не -изоляционный модуль Boost (Boost)
Входное напряжение: 12-40 В Два входного диапазона напряжения необязательно (выберите 1, 9-16V вход через короткую точку подключения на задней части платы, вход для трех строки литийной батареи и 12 В и т. Д.) 2, 10-40V Ввод (для батарей 12 В и т. Д. Применение диапазона входного напряжения)
Выходное напряжение: 12-60V непрерывно регулируется (если выход по умолчанию выводится случайным образом, пожалуйста, снимайте инструкции)
Входной ток: 20А (макс)
Статический рабочий ток: 16 мА (12 В литра 19 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится. Если вам нужен более низкий статический ток, вы можете отменить индикатор мощности)
Выходной ток: пик 10a (max) ток и различия в давлении, температура связана с температурой
Выходная мощность: естественная мощность рассеивания тепла 90W Увеличение рассеивания тепла до 160 Вт
Температура работы: -40 ~+85 градусов
Рабочая частота: 150 кГц
Эффективность конверсии: пик 95%(эффективность связана с входным, выходным напряжением, током и разностью напряжения)
Короткая защита цирки: существует предохранители 20А (пожалуйста, старайтесь не быть коротким, как можно более, в коротких замыканиях)
Введите анти -кондиционирование переходного импульса над защитой давления: нет (зарезервировано на плате печатных плат, пожалуйста, установите диоды самостоятельно)
Метод проводки: большой ток проводной терминал, без сварка, в+ вход в положительный и отрицательный, Out+ Out-это положительный и отрицательный
Алюминиевый размер оболочки: 70 мм*39 мм*31 мм
Используя высокоопроводные высокопрофильные высокие энергии хранения низкие потери и относительно высокосыщенные кремниевые алюминиевые магнитные кольца, вводя два 470UF/50 В, вывод двух 330UF/60 В. Вывод со светодиодными инструкциями с светодиодными работами, работа наблюдается в непосредственной степени.
Лучше использовать утолщенные зашифрованные алюминиевые материалы, а температура модуля низкая.Структура макета печатной платы невелика, а использование автомобильных токов предохранителей более стабильно.
Спецификация:
Входное напряжение: 12V-60V
Входной ток: максимальный ток ввода 15А
Выходное напряжение: 12V-80 В. Непрерывная регулировка
Выходной ток: максимальный выходной ток 10a (регулируемый)
Выходная мощность: эффективная мощность p = входное напряжение v * 10a
Эффективность конверсии: до 95%(входное напряжение, ток; выходное напряжение, эффективность преобразования тока)
Короткая защита цирки: предохранитель
Размер модуля: 73*51 мм
масса: 270G
Подробное описание:
1. Продукт твердый. Он использует индивидуальный радиатор. Технические характеристики: толщина 5 мм нижней пластины радиатора, высота 21 мм, длину 85 мм, ширина 63 мм и над пайтерной радиатора, рационализированная конструкция, радиатор и бустерная плата Интегрированный дизайн дизайна Пользователям удобно использовать его напрямую и непосредственно использовать длинные винты.
2. Индуктивное магнитное кольцо принимает 27 -миллиметровое алюминиевое магнитное кольцо железа 27 мм, индуктор с двойным проводником 1 мм, конденсатор с высоким качеством фильтра, вход 1000UF63V Электролитическая емкость, выходные электролитические конденсаторы 470UF100V, качество источника мощности увеличения питания лучше, переключатель питания платы, индикатор работы питания, с регулировкой напряжения и регулировкой тока, потенциометр, сделав выходной сигнал более удобным, может отрегулировать выходное напряжение и ток. В любое время может настроить выходное напряжение, ток тока, ток тока, ток тока, ток тока, ток тока, ток тока, ток тока, ток тока, ток тока, ток тока, ток тока, ток, ток тока, ток тока, ток, ток Ток, ток тока, ток тока, ток тока, ток тока, ток тока, ток, ток тока, ток тока, ток тока, ток тока, тока тока, тока, тока, в размере, входные и выходные сигналы. Пропускная способность сильна для обеспечения долгосрочной надежной работы.
Специальная записка:
Модуль имеет постоянное напряжение и функцию постоянного потока, но из -за не -изоляции режима напряжения напряжения, поскольку его характеристики связаны с входным и выходным напряжением и нагрузкой,
Диапазон конституции: Для зарядки батареи мы рекомендуем, чтобы входное напряжение модуля меньше, чем напряжение перехвата разряда батареи, а выход равен напряжению перехвата зарядки аккумулятора, в противном случае мы не будем гарантировать диапазон постоянного тока.Слепые нагрузки для проверки диапазона постоянного тока будут относительно узким, минимальным током=Удаление входного напряжения с импедансом нагрузки, максимальный ток=За исключением импеданса нагрузки, выходное напряжение имеет максимальное значение и минимальное стоит того, не если вы хотите настроить, оно будет небольшим.
Зарядка аккумулятора: отрегулируйте выходное напряжение к напряжению перехвата зарядки аккумулятора, а затем настройте потенциометр тока в минимальное положение, подключите к батарее, токовому счетчику и отрегулируйте к необходимому вам току.Следует отметить, что процесс зарядки уменьшается с увеличением напряжения батареи.
обращать внимание:
1Пожалуйста, следуйте в процессе использования Сначала питайте модуль, а затем подключите нагрузку, которая особенно важна среди высоких нагрузок
2, Входное напряжение для обеспечения стабильности, особенно некоторого низкого напряжения (12V) Входной источник питания, подключающий напряжение нагрузки10VДалее это легко прорваться в это время.
3, Входное напряжение как можно больше, чтобы избежать верхнего предела и нижнего предельного напряжения, что может избежать модуля повреждения, вызванного колебаниями напряжения.
4, Не поднимайте страховку на страховку и электроэнергию на страховку. Необходимо исключить причину электроэнергии. Как правило, страхование сжигания - это разбивка питания..
5 Строго запрещено регулировать ток с короткой нагрузкой
6, Два или более модулей не могут быть использованы при параллельном входе и выводе одновременно, в противном случае функция текущего предела потерпит неудачу.
7Он не подходит для разности напряжений между входом и выводом, в противном случае функция постоянного тока не гарантирована. Например, некоторые друзья используют12vУсилитель батареи14vДавать12VЗарядка аккумулятора, этот ток сжигается на конференции.
8Нормальное напряжение модуля является нормальным, и некоторые ноутбуки не могут быть заряжены и используются. Это некачественная проблема, поскольку текущий компьютер имеет функции распознавания, и он может отказаться от использования источника питания неэригинальных зарядных устройств.
Описание продукта:
Параметры модуля:
Название модуля: модуль постоянного тока бустера 1200 Вт
Модуль природа: не -изоляционный модуль усиления (Boost)
Входное напряжение: 8-36V
Входной ток: 20А (реальная вход 20А, почти многие продавцы на Taobao, индуктивность, 1 мощность мощности до 20А, я мне не верю)
Статический рабочий ток: когда 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статический и слишком большой ток увеличится)
Выходное напряжение: 12-80 В. Непрерывная регулировка
12-80 В регулировка
Выходной ток: 20a max превышает 18a, укрепите рассеивание тепла (связано с различиями в входном и выходном давлении, тем больше разность давления, тем меньше выходной ток)
Область постоянного тока: максимум 20А
Выходная мощность: = входное напряжение*20a, например: вход 12 В*20a = 240 Вт, введите 24 В*20a = 480 Вт,
Введите 36 В*10A = 720 Вт,
Рабочая температура: -40 ~+85 градусов (пожалуйста, укрепите рассеивание тепла, когда температура окружающей среды слишком высока)
Рабочая частота: 150 кГц
Защита от разгона: да (с ограниченным потоковым потоком, регулируя ограниченный выходной ток, ток превышает предельное значение, автоматически уменьшает выходной ток до минимального значения 5A, что будет варьироваться в зависимости от свойств нагрузки.)
Короткая защита цирки: некоторые (введите 20a предохранитель) Двойная защита короткого замыкания, безопасное использование.
Введите защиту против соединения: нет, (если вам нужно войти в строку диода)
Выходная анти -анти -анта -ирригация: да, нет необходимости добавлять анти -анти -диод при зарядке.
Метод установки: 4 3 -миллиметровые винты
Метод проводки: проводные терминалы бесплатная сварка
Размер модуля: высота 63 мм шириной 85 мм 64 мм

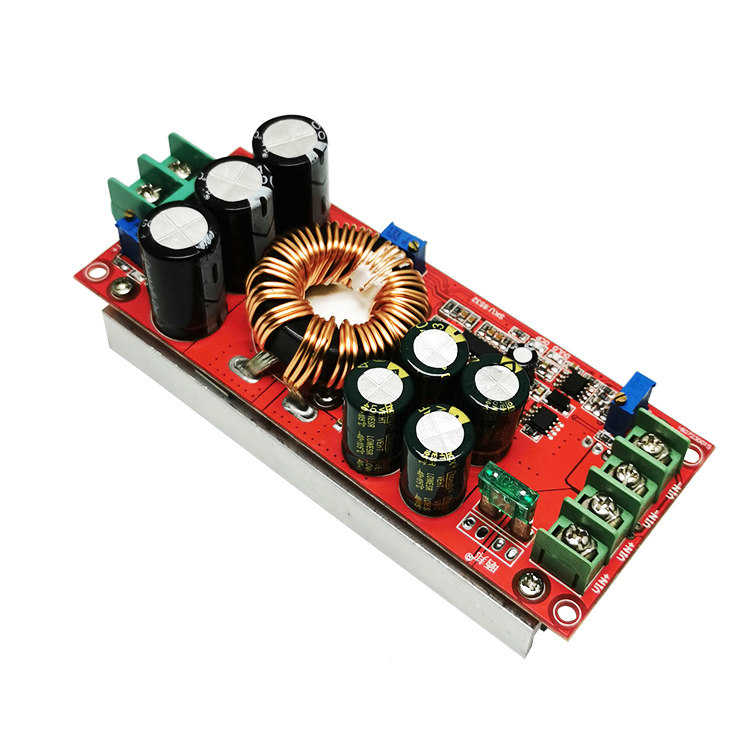

Модуль мощности DC-DC 1200W Модуль зарядки постоянного напряжения постоянный напряжение
По сравнению со старой моделью, структура схемы оптимизируется, что делает питание более стабильной.В то же время, входное противоположное соединение (с использованием MOS 150A MOS-анти-анти-эли-эли-эли-эли-эндо-хен-алли-рефлексии) и входной защиты с низким напряжением, а также низкое напряжение Защитное напряжение может быть отрегулировано с 9-50 В, чтобы адаптироваться к различным батареям.Не используйте батарею для питания модуля питания и батареи, когда сердце используется для питания.
Описание питания: Поскольку входной ток этого источника питания составляет 20a. Выходная мощность связана с входным напряжением.Чем выше входное напряжение, тем больше мощность. Например, мощность входа 12 В*20А составляет 240 Вт. Вход 24 В*20А составляет 480 Вт. В настоящее время это высокая мощность.Из -за ограниченной области рассеяния тепла входное напряжение превышает 10a или выходной ток достигает 10, добавьте вентилятор 12 В для рассеивания тепла.
Параметры модуля:
Модель модуля: SZ-BT07CCCV-A
Имя модуля:1200W -Booming Constant Tack Module
Модуль природа:Не -изоляционный модуль усиления (повышение)
Входное напряжение: DC10-60 В (прямой вход 10-60 В не нужно прыгать крышки для выбора напряжения)
Входной ток:20a (max) превышает 15a, добавьте вентилятор в нагрев.(Входной ток может достигать 25А, когда входной ток может быть достигнут, когда 12-24 В)
Статический рабочий ток:При 15 мА (12 В литра 20 В, чем выше выходное напряжение, тем более статичный и слишком большой ток увеличится)
Выходное напряжение:12-80V можно регулировать непрерывно.
Выходной ток:18Макс превышает 10a, пожалуйста, укрепите рассеивание тепла (связанное с разностью входного и выходного давления, тем больше разность давления, тем меньше выходной ток)
Объем постоянного тока:0,5-18а (+/- 0,3а)
Введите Anty -CounterCotislation:иметь(150A Power MOS против -сочетание)
Защита низкого напряжения:иметь(Регулируется 9-50 В)
Рабочая Температура:-40~+85 градусов (пожалуйста, усильте отвод тепла, если температура окружающей среды слишком высока)
Частота работы:150KHz
Эффективность конверсии:92%(Эффективность связана с входом, выходным напряжением, током и разностью напряжения.
Введите защиту над током:Да (ввод более 25А, автоматическая защита, источник питания не повышается)
Защита короткого замыкания:Да (введите 30а предохранитель) Двойная защита короткого замыкания, безопасное использование.
Введите защиту против коннекции:Есть (150A Power MOS Tube Defense.Можно использовать в течение длительного времениПолем
Метод установки:43 мм медная колонка
Проводка:Терминалы(Пожалуйста, используйте большой ток чистого медного провода)
Размер модуля:Высотой 130 мм высотой 53 мм высотой 53 мм
Вес модуля модуля:300 граммов
Выходная мощность:=Входное напряжение*20a, например: вход 12 В*20а = 240 Вт Высокая мощность при входе 12 В составляет 240 Вт
Входное напряжение*20a Такие как: введите 24 В*20а = 480 Вт, то есть: при входе 24 В мощность 480 Вт
Примечание. При входе 12 В высокая мощность составляет 240 Вт, высокая мощность составляет 480 Вт при входе 24 В, а высокая мощность составляет 720 Вт при входе 36 В.
Материал источника питания очень насильственно вводится и использует 4 63 В/470UF высокого уровня с низким уровнем низкого уровня с низким уровнем резистентности, а также электролитические конденсаторы 3 100 В/470UF.33 -миллиметровое ультра -лучевое алюминиевое магнитное кольцо железа используется вместе с 3 1,2 мм чистыми медными проводами, чтобы предотвратить его насыщение температуры в текущей ситуации.Используйте кусок 116 мм*58 мм*14 мм алюминиевый радиатор, чтобы рассеять тепло.А пленка рассеяния тепла имеет положение отверстия вентилятора 5015 (5 мм*5 мм*15 мм); ток выходного напряжения импортированного чипа управления питанием постоянно регулируется.Что еще более важно, цена не стоит дорогой.Такая реальная вещь в том, что Таобао - это не второе.

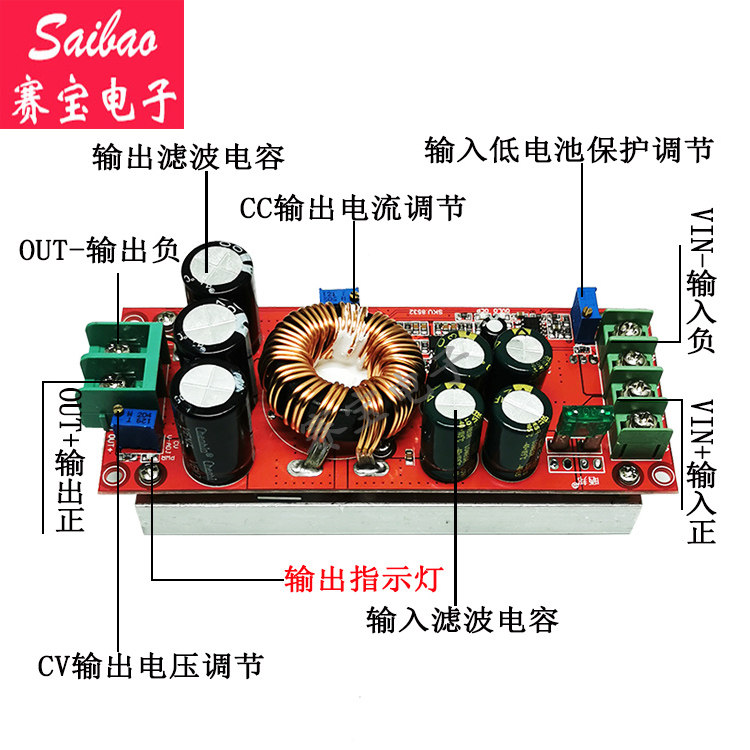

Выходное напряжение/регулировка выходного тока/входная регулировка защиты от низкой батареи
Регулировка напряжения:С нагрузкой на воздушную нагрузку источника питания используйте потенциометр «V-ADJ» (над рисунком) по часовой стрелке по часовой стрелке по часовой стрелке по часовой стрелке по часовой стрелке, а против часовой стрелки). Реакция будет медленнее, когда высокая Регулировка напряжения на низкое напряжение.Регулировка корректировки Цзяньи меньше.
Текущая корректировка:обратныйРегулировка по времени по часовой стрелке потенциометра «A-ADJ» составляет около 30 кругов, устанавливает выходной ток как небольшой, подключите к светодиоду и отрегулируйте потенциометр «A-ADJ» к тому току, который вам нужен.Для зарядки аккумулятора после установки батареи получен выход, и ток для RV2 для вашего необходимого тока необходимо использовать для зарядки батареи, которая будет использоваться для его регулировки, поскольку чем больше батарея остается, тем больше Электричество остается меньше зарядного тока.
Обратите особое внимание на:
Не регулируйте ток на короткий вывод.
Входная регулировка защиты от низкой батареи: низкая защита аккумулятора в основном предназначена для входного питания, чтобы предотвратить размещение батареи при использовании батареи, а напряжение аккумулятора слишком низкое, чтобы повредить модуль питания и аккумулятор.Например, установите защиту от батареи 12 В.Когда входной терминал модуля мощности подключен к напряжению 10 В с помощью отвертки слова для отрегулирования RV1 (высокое значение напряжения по часовой стрелке высокое, а напряжение составляет низкое место против часовой стрелки) до тех пор, пока не будет включен световой сигнал UVLO. В это время. Напряжение защиты аккумулятора составляет 10 В. Когда напряжение падает до 10 В, модуль питания не поднимается (входное напряжение равно выходному напряжению)Обратите внимание на следующие моменты при использовании источника питания Boost:
1 Напряжение источника питания входного -более 10 В.
2 Когда источник питания входов -конечно используется для использования источника питания переключения, источник питания входов -энд подключается в короткой нагрузке и регулирует напряжение.Затем перейдите к нагрузке.(Следует обеспечить, чтобы источник питания переключения всегда работал) или сначала настраивалось напряжение пустое, а затем источник питания отключается, а затем нагрузка.Подключите модуль питания переключения и модуль питания при включении питания переключения.(Поскольку блок питания переключения имеет время восхождения, когда он включается. Когда напряжение ниже 10 В, чип еще не сработал. Легко прорвать трубку MOS.
3 При использовании в режиме постоянного тока фиксированное напряжение необходимо убедиться, что фиксированное напряжение должно быть выше, чем входное напряжение.(Например, входное напряжение источника питания - выходной напряжение воздушной нагрузки 12 В составляет 15 В. В настоящее время подключите светодиодный свет 3.2 В. Эта ситуация не допускается. Мало что подключить 4 -серии светодиодных фонарей)
Область применения:
1. DIY Струкция питания напряжения напряжения, вход 12 В, выход можно регулировать на 12-80 В.
2. Питание на вашем электронном устройстве, вы можете установить выходное значение в соответствии с напряжением системы.
3,В качестве источника питания транспортного средства питания питания для вашего ноутбука, КПК или различных цифровых продуктов.
4. Сделайте DIY. Сделайте ноутбук с высокой ноутбуком.
5. Солнечные панели стабилизируются.
6. Зарядные батареи, литиевые батареи и т. Д.
7. Действуют с высокими светодиодными светодиодными огнями.
Меры предосторожности
(1)Выходные положительные и отрицательные электроды не могут быть подключены, и это не может быть коротким.
(2)При использовании для мощности привода электромобилей входное напряжение должно быть выше 24 В.Питание электромобилей составляет менее 500 Вт.Поскольку двигатели электромобилей являются перцептивными нагрузками, ток будет большим при запуске и в гору.Там должно быть достаточное количество мощности.
(3)При использовании аккумулятора, переключения источника питания, солнечных панелей, генераторов и т. Д. Защита от аккумулятора должна быть уменьшена при использовании в качестве входного источника, в противном случае аккумулятор и источник питания будут повреждены
(4)Обратите внимание на вентиляцию и рассеивание тепла, работая на долгосрочной высокой полной загрузке, чтобы продлить срок службы этого источника питания.
(5)Модуль может только увеличивать напряжение и не может снизить напряжение, и он не может подавать питание на электрическое оборудование под входным напряжением, например, зарядку батарей 12 В с помощью батареи 24 В или зарядных конденсаторов.Питание светодиода ниже входного напряжения
(6)Не работайте при полной нагрузке в течение длительного времени, пожалуйста, оставьте баланс на 20%при постоянной работе.Обратите внимание на вентиляцию и рассеяние тепла
Модуль BT900W мощности DC-DC Boost-это новый тип модуля Boost с регулируемым током входного напряжения и выходного напряжения.Продукт твердый, а интегрированный дизайн индивидуального радиатора, радиатора и напряжения.1 мм двойная обмотка индуктивности, емкость высокого качества фильтра, качество источника питания напряжения лучше.Индикатор работ по посадочной питания имеет регулирование напряжения и ток, регулирующий потенциометр. Он может в любое время регулировать выходное напряжение и ток.
2. Характеристики прибора
1. Диапазон входного и выходного напряжения широкий.Входное напряжение 8 В ~ 30 В, 30 В ~ 60 В; выходное напряжение 12 В ~ 130 В;
2. Ультра -низкооттрайный входной выходной разница в давлении;
3. Используйте 1 -миллиметровый индуктор с двойной проводной проводной, высококачественную емкость фильтра, а качество питания лучше;
4. С помощью регулировки напряжения и регулирования тока, регулирующего потенциометр, выходное напряжение и ток могут быть отрегулированы в любое время.
5. Существует специальное применение батареи и солнечных панелей в функции защиты входной защиты, чтобы предотвратить превышение напряжения батареи и солнечной панели.
3. Технические индикаторы
Входное напряжение: 8V-30 В; 30 В-60 В.
Входной ток: 15a (макс)
Выходное напряжение: 12 В ~ 130 В. Непрерывная регулировка
Выходной ток: 15А (максимум) в течение 10А в течение длительного времени.
Выходная мощность: 900 Вт (макс). Обратите внимание на максимальную мощность, связанная с током входного напряжения и может достичь максимальной мощности без какого -либо напряжения.
Вывод Ripple:<50mV
Эффективность конверсии: около 85%
Метод регулировки тока напряжения: потенциометр
Короткая защита цирки: 15А предохранитель
Как остыть: радиатор, естественный ветер и холод
Метод проводки: 8500 терминал проводки
Размер продукта (длинный×Ширина×Высокий): 85,0×69.5×70.7mm
Вес: 275 г
- Настроить значение выходного напряжения
Этот инструмент может регулировать значение выходного напряжения в соответствии с фактическими потребностями.Среди них потенциометр Iinput может регулировать входной ток, а Vout может регулировать выходное напряжение.
После подключения нагрузки отрегулируйте IINPU. В настоящее время выходное напряжение будет изменяться. Когда выходное напряжение уменьшается во время регулировки направления по часовой стрелке, выходное напряжение увеличивается при увеличении направления по часовой стрелке.В это время регулирующий Vout может регулировать выходное напряжение. Регулировка направления по часовой стрелке увеличивается, и регулировка направления против часовой стрелки уменьшается.
Если нагрузка подключена, отрегулируйте IINPUT, а выходное напряжение остается неизменным. В настоящее время выходной выход находится в состоянии постоянного напряжения. Вам необходимо отрегулировать Vout, чтобы изменить выходное напряжение, отрегулировать выходное напряжение по часовой стрелке и Отрегулируйте выходное напряжение в направлении по часовой стрелке. - Отрегулируйте входное значение защиты низкого уровня
Регулируя значение защиты с низким содержанием напряжения, когда напряжение входного источника питания ниже, чем установленное значение, выходное напряжение будет уменьшено для защиты входного источника питания, такого как батарея или солнечные панели, а LVP увеличивает защищенное напряжение Значение по часовой стрелке, а значение защитного напряжения уменьшается в против часовой стрелки.Когда запускается защита с низким давлением, индикатор андеррайтинга также будет включен одновременно.

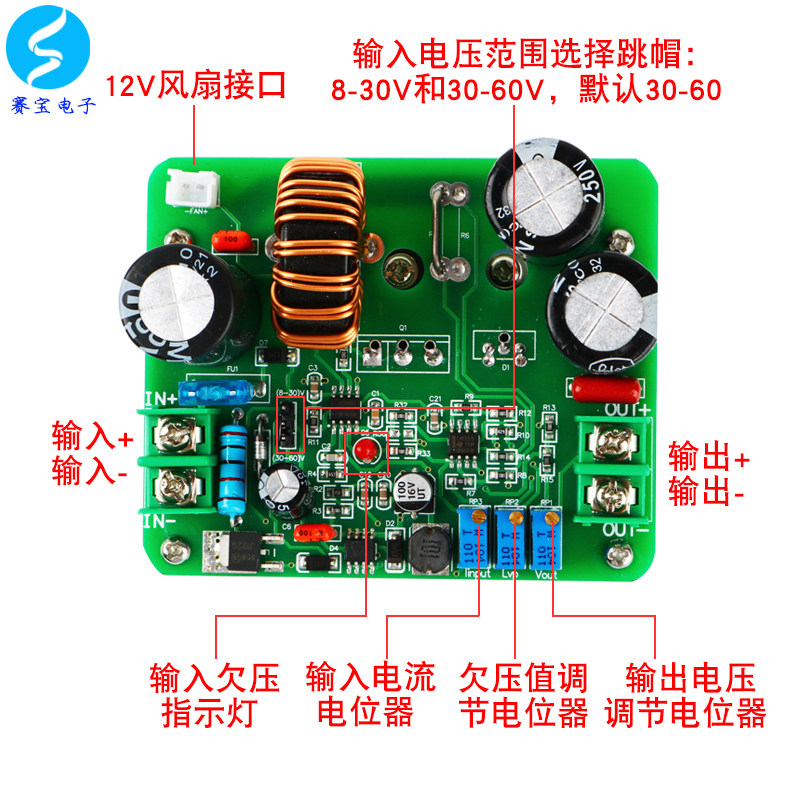

Карта проводки продукта:
